四管泄漏原因及事故处理一、简述锅炉四管是指省煤器、水冷壁、过热器、再热器管道，管道内部承受着工质的压力和一些化学成分的作用，外部承受着高温、腐蚀和磨损的环境影响，所以很容易发生泄漏问题。
一月份京能电力发生的8起非停事件中，就包含3起四管泄露事故，其中一起再热器泄漏，两起水冷壁泄漏，威胁机组安全运行。
本文对四管泄漏原因、现象、处理几个方面进行详细分析。
二、四管泄漏原因1.管道金属材料不良、设计裕度不够，制造、安装或焊接质量不合格。
（岱海发电3号锅炉屏式再热器管爆管原因为综改后屏式再热器设计中未充分考虑材料使用性能裕量，局部管排在负荷升降过程中存在超温现象）2.飞灰、高温烟气冲刷使受热面磨损。
（盛乐热电2号机组锅炉2号角燃烧器水冷壁两次泄漏原因为扩散后的二次风携灰冲刷水冷套外侧管，管子不断磨损减薄，最终强度不足爆破泄漏）3.受热面结焦、积灰严重，管壁长期超温导致爆管。
4.氧化皮脱落堵塞或管内有杂物，受热面工质流量分配不均匀，导致受热面过热超温。
5.吹灰器位置不正确、吹灰前未能疏尽疏水或者吹灰器内漏，导致受热面吹损。
（本次1号炉检修发现水冷壁部分区域管壁被吹灰减薄，因此对炉膛吹灰器喷嘴内调约4mm，防止吹灰器吹损周边炉管）6.给水品质长期不合格，受热面内结垢严重引起垢下腐蚀。
7.燃烧不正常，火焰冲刷管屏或锅炉热负荷分配不均，导致部分管材高温腐蚀。
8.受热面膨胀不良，热应力增大。
三、四管泄漏现象1.DCS四管检漏装置报警。
2.就地检查可能听到泄漏声，严重时密封不严处有蒸汽外冒。
3.泄漏区域烟气温度降低，泄漏点后管壁温度和工质温度上升。
4.炉膛压力大幅摆动。
5.水冷壁泄漏可能造成燃烧不稳。
6.引风机出力增大。
7.给水流量不正常大于蒸汽流量，两台小机出力增加。
8.锅炉排烟温度降低。
9.电除尘器可能闪络，输灰中水分增加，可能造成输灰管道堵塞。
10.两侧主再热汽温度或减温水调节门的开度可能出现明显偏差。
四、处理1.立即汇报值长、汇报锅炉主管及部门领导，通知设备部各专业人员到现场进行检查，确定泄漏区域，启动事故预案。

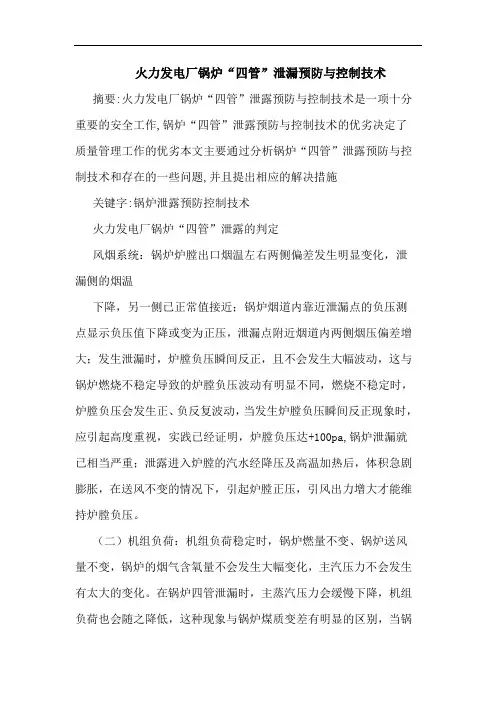

火力发电厂锅炉“四管”泄漏预防与控制技术摘要:火力发电厂锅炉“四管”泄露预防与控制技术是一项十分重要的安全工作,锅炉“四管”泄露预防与控制技术的优劣决定了质量管理工作的优劣本文主要通过分析锅炉“四管”泄露预防与控制技术和存在的一些问题,并且提出相应的解决措施关键字:锅炉泄露预防控制技术火力发电厂锅炉“四管”泄露的判定风烟系统：锅炉炉膛出口烟温左右两侧偏差发生明显变化，泄漏侧的烟温下降，另一侧已正常值接近；锅炉烟道内靠近泄漏点的负压测点显示负压值下降或变为正压，泄漏点附近烟道内两侧烟压偏差增大；发生泄漏时，炉膛负压瞬间反正，且不会发生大幅波动，这与锅炉燃烧不稳定导致的炉膛负压波动有明显不同，燃烧不稳定时，炉膛负压会发生正、负反复波动，当发生炉膛负压瞬间反正现象时，应引起高度重视，实践已经证明，炉膛负压达+100pa,锅炉泄漏就已相当严重；泄露进入炉膛的汽水经降压及高温加热后，体积急剧膨胀，在送风不变的情况下，引起炉膛正压，引风出力增大才能维持炉膛负压。
（二）机组负荷：机组负荷稳定时，锅炉燃量不变、锅炉送风量不变，锅炉的烟气含氧量不会发生大幅变化，主汽压力不会发生有太大的变化。
在锅炉四管泄漏时，主蒸汽压力会缓慢下降，机组负荷也会随之降低，这种现象与锅炉煤质变差有明显的区别，当锅炉煤质变差时，在送风量不变的情况下，烟气的含氧量会明显的增加。
（三）再热汽温系统：锅炉正常运行中，过、再热器管壁温度，过、再热器减温水量会超过额定值，并且还会发生很大的偏差。
锅炉泄漏时，因汽水泄漏造成部分热损失，要维持机组负荷，必需增加锅炉燃料量，炉膛出口的烟气流量增加、烟温升高，使锅炉壁温超温及减温水流量增加。
火力发电厂锅炉“四管”泄露的原因分析锅炉“四管”泄露的原因：通过查阅马头发电厂以前关于“四管”泄漏的设备台帐及防磨防爆检查记录，并结合有关防止“四管”泄漏的技术资料，我们对影响“四管”泄漏的原因进行了统计分类，认为影响锅炉“四管”泄漏的原因主要有应力集中、超温爆管、吹灰器吹损、机械磨损、飞灰冲刷、焊工的焊接质量等几个方面。
防止锅炉“四管”泄漏措施1、坚持预防为主的原则，全面科学的掌握锅炉“四管”状况、分析“四管”爆漏的原因、总结“四管”爆漏的规律，根据检查、检验及受热面寿命评估情况，及时制定防范措施，并实施改造方案。
2、建立健全责任制，发挥主观能动作用，消除先天性、后发性缺陷，提高运行、检修和管理水平，降低和减少锅炉“四管”爆漏的次数。
3、成立防磨防爆网，并制订管理规定、实施细则及考核办法。
做到责任明确，任务到人。
一、锅炉四管泄漏存在的问题：1、喷燃器周围的水冷壁管磨损严重。
2、吹灰器周围的水冷壁管有吹灰器吹损水冷壁管的现象。
3、屏过的夹持管磨损严重4、后屏过热器管屏错位造成磨损5、屏式再热器管子脱排变形严重6、长杆吹灰器周围的过热器、再热器管存在吹损现象7、省煤器管子存在磨损现象8、低温过热器管子存在磨损现象二、防范措施1、定期检查：（1）、检查燃烧器周围的水冷壁管被冲刷程度、是否有高温腐蚀、变形、鼓包等缺陷。
定点监测管壁厚度及胀粗情况，并做好记录。
（2）、水冷壁斜坡有无碰伤及管壁磨损情况。
（3）、所有看火孔、人孔部位周围的水冷壁管无磨损、拉裂、鼓包、变形。
（4）、吹灰器附近水冷壁的吹损情况利用临停、大、小修定期检查，必要时测量壁厚。
（5）、检查水平受热面各管排平整度及其间距，应不存在烟气走廊及杂物，并着重检查该处管排、弯头的磨损情况。
（6）、检查各管卡及其固定装置应无烧坏、脱落。
（7）、检查各弯头与前后墙的间距，应无磨损。
（8）、对异种钢接头、T91管子进行外观检查，必要时割管做金相检查。
（9）、对热负荷高处的水冷壁进行割管取样检查。
（10）、对水冷壁内壁进行垢量检查。
发现垢量超标应进行原因分析。
（11）、膨胀指示器是否完好、冷态指针是否在零位、膨胀有无受阻。
（12）、检查省煤器管排积灰及外壁低温腐蚀情况。
（13）、过热器、再热器做100%外观检查，管排应平整，间距应均匀无脱排、乱排，管子及下弯头应无磨损、腐蚀、氧化、变形、胀粗、鼓包。

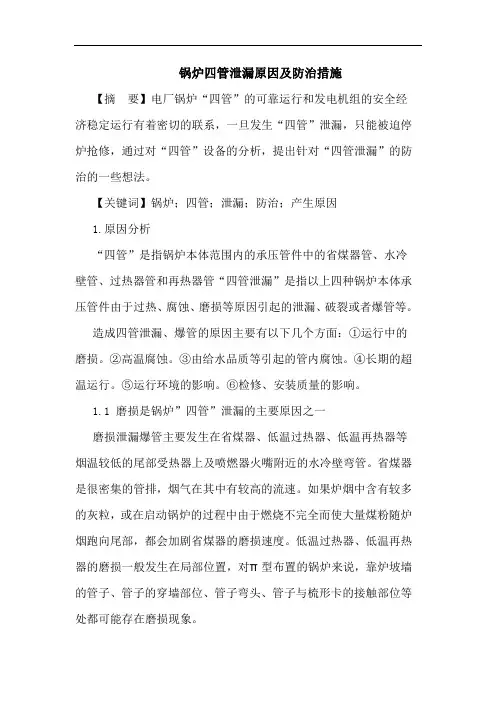

锅炉四管泄漏原因及防治措施【摘要】电厂锅炉“四管”的可靠运行和发电机组的安全经济稳定运行有着密切的联系，一旦发生“四管”泄漏，只能被迫停炉抢修，通过对“四管”设备的分析，提出针对“四管泄漏”的防治的一些想法。
【关键词】锅炉；四管；泄漏；防治；产生原因1.原因分析“四管”是指锅炉本体范围内的承压管件中的省煤器管、水冷壁管、过热器管和再热器管“四管泄漏”是指以上四种锅炉本体承压管件由于过热、腐蚀、磨损等原因引起的泄漏、破裂或者爆管等。
造成四管泄漏、爆管的原因主要有以下几个方面：①运行中的磨损。
②高温腐蚀。
③由给水品质等引起的管内腐蚀。
④长期的超温运行。
⑤运行环境的影响。
⑥检修、安装质量的影响。
1.1 磨损是锅炉”四管”泄漏的主要原因之一磨损泄漏爆管主要发生在省煤器、低温过热器、低温再热器等烟温较低的尾部受热器上及喷燃器火嘴附近的水冷壁弯管。
省煤器是很密集的管排，烟气在其中有较高的流速。
如果炉烟中含有较多的灰粒，或在启动锅炉的过程中由于燃烧不完全而使大量煤粉随炉烟跑向尾部，都会加剧省煤器的磨损速度。
低温过热器、低温再热器的磨损一般发生在局部位置，对π型布置的锅炉来说，靠炉坡墙的管子、管子的穿墙部位、管子弯头、管子与梳形卡的接触部位等处都可能存在磨损现象。
（1）磨损的机理：煤粉炉的烟气带有大量飞灰粒子，这些飞灰粒子都有一定的动能，当烟气冲刷受热面时，飞灰粒子就不断的冲刷管壁，每次都从管子上削去极其微小的金属屑，久而久之，就会使管壁变薄，这就是磨损。
（2）影响受热面磨损的因素很多，主要有以下几个方面：①飞灰速度：磨损量和飞灰速度的三次方成正比，烟气流速每增加一倍，磨损量要增加7倍。
②飞灰浓度：飞灰浓度增大，飞灰冲击次数增多，使磨损加剧。
③灰粒特性：灰粒越粗，越硬，磨损越严重。
飞灰中含碳量增加，也会使磨损加剧，因为灰中焦碳的硬度比灰粒要高。
④飞灰撞击率：飞灰颗粒大、比重大、烟气流速快、烟气粘度小，则飞灰的撞击机会就多，磨损就严重。
