AYW-1液位计

超声波液位计使用说明书中文液位计、液位差计请在使用本设备前，仔细阅读说明书，并保管好已备查阅。

- 2 -1. 工作原理探头部分发射出超声波，然后被液面反射，探头部分 再接收，探头到液(物)面的距离和超声波经过的时间成比例:h b = ct2即距离 [m] = 时间×声速/2 [m]声速的温度补偿公式:环境声速= 331.5 + 0.6×温度2. 现场条件1) 环境温度 : -10 ~ +60℃（低温情况需特殊说明） 2) 表壳保护等级 : IP65 适用于户外安装3) 适用测量的介质 : 适用于大部分液体及粉状颗粒状固体，弱酸，弱碱，强碱，低于40%的强酸。

若在强酸应用场合，请与我司联系，应使用防腐探头。

4) 容器压力 : 0.7~3 bar5) 在下面的任何一种情况，要严格按照手册要求安装：① 有泡沫的液体/固体② 周围有强电压，强电流，强电磁干扰，尽量避免高电压，高电流及强电磁干扰 ③ 大风和太阳直晒 ④ 强震动6) 其他特殊情况请向厂家联系。

超声波物/液位计原理图3. 安装SEAGMASONIC 系列仪表安装方便。

1) 一体式超声波液位计外形尺寸。

M70*22)分体式超声波液位计的外形尺寸100 70 52 210105M25×1.5 105mm φ63mm 0-10m 传感器M25×1.5130mm φ76mm 0-20m 传感器- 4 -220mmM36×2.0φ105mm 0-30m 传感器125mmULTRASONIC LEVELMETER SEAGMA SONIC165mm155 mm30mm3-1户外安装1)水道和户外安装时，需做一个安装支架，如下图。

118mmULTRASONIC LEVELMETER SEAGMA SONIC 213mm 185 mm30mm 58mm2)探头要垂直液面或料位表面安装。

9003) 若支架在风中摇摆的话，会给测量带来误差。

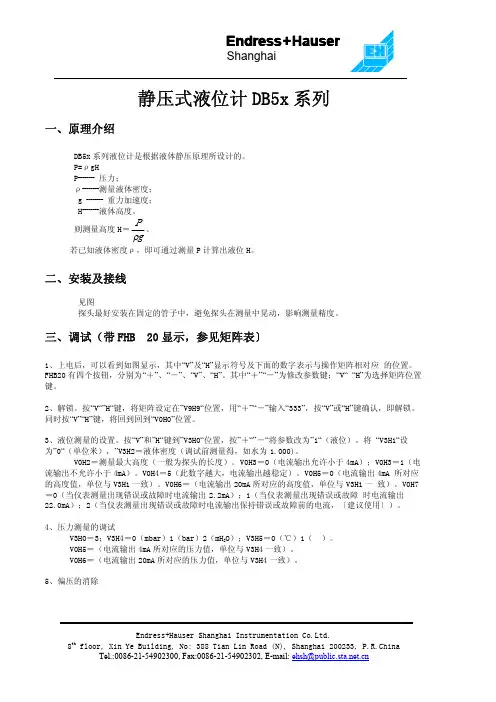

Endress+Hauser Shanghai Instrumentation Co.Ltd.静压式液位计DB5x 系列一、原理介绍DB5x 系列液位计是根据液体静压原理所设计的。

P=ρgHP ________压力；ρ________测量液体密度；g ________重力加速度；H ________液体高度。

则测量高度H＝P gρ。

若已知液体密度ρ，即可通过测量P 计算出液位H。

二、安装及接线见图探头最好安装在固定的管子中，避免探头在测量中晃动，影响测量精度。

三、调试（带FHB 20显示，参见矩阵表〕1、上电后，可以看到如图显示，其中“V ”及“H ”显示符号及下面的数字表示与操作矩阵相对应的位置。

FHB20有四个按钮，分别为“＋”、“－”、“V ”、“H ”。

其中“＋”“－”为修改参数键；“V ““H ”为选择矩阵位置键。

2、解锁。

按“V “”H “键，将矩阵设定在”V9H9“位置，用“＋”“－”输入“333”，按“V ”或“H ”键确认，即解锁。

同时按“V ”“H ”键，将回到回到“V0H0”位置。

3、液位测量的设置。

按“V ”和”H “键到”V3H0“位置，按”＋“”－“将参数改为”1“（液位）。

将“V3H1“设为”0“（单位米），”V3H2＝液体密度（调试前测量得，如水为1.000)。

V0H2＝测量最大高度（一般为探头的长度）。

V0H3＝0（电流输出允许小于4mA）；V0H3＝1（电流输出不允许小于4mA）。

V0H4＝5（此数字越大，电流输出越稳定）。

V0H5＝0（电流输出4mA 所对应的高度值，单位与V3H1一致）。

V0H6＝（电流输出20mA 所对应的高度值，单位与V3H1一致）。

V0H7＝0（当仪表测量出现错误或故障时电流输出2.2mA）；1（当仪表测量出现错误或故障时电流输出22.0mA）；2（当仪表测量出现错误或故障时电流输出保持错误或故障前的电流，〔建议使用〕）。

4、压力测量的调试V3H0＝3；V3H4＝0（mbar）1（bar）2（mH 2O）；V3H5＝0（℃）1（ ）。

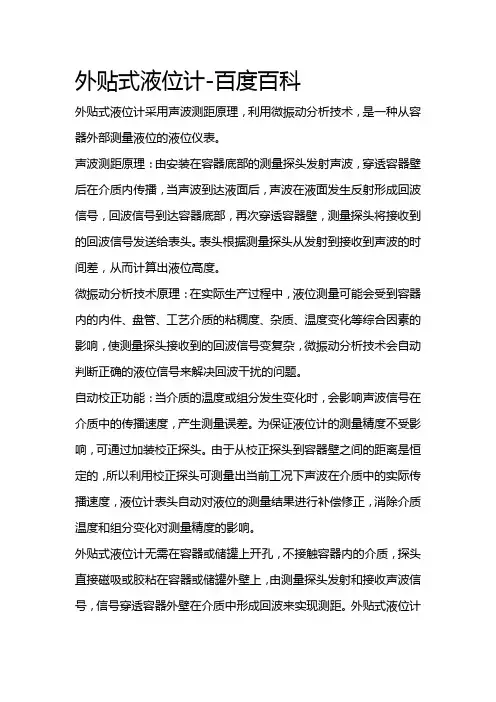

外贴式液位计-百度百科
外贴式液位计采用声波测距原理，利用微振动分析技术，是一种从容器外部测量液位的液位仪表。

声波测距原理：由安装在容器底部的测量探头发射声波，穿透容器壁后在介质内传播，当声波到达液面后，声波在液面发生反射形成回波信号，回波信号到达容器底部，再次穿透容器壁，测量探头将接收到的回波信号发送给表头。

表头根据测量探头从发射到接收到声波的时间差，从而计算出液位高度。

微振动分析技术原理：在实际生产过程中，液位测量可能会受到容器内的内件、盘管、工艺介质的粘稠度、杂质、温度变化等综合因素的影响，使测量探头接收到的回波信号变复杂，微振动分析技术会自动判断正确的液位信号来解决回波干扰的问题。

自动校正功能：当介质的温度或组分发生变化时，会影响声波信号在介质中的传播速度，产生测量误差。

为保证液位计的测量精度不受影响，可通过加装校正探头。

由于从校正探头到容器壁之间的距离是恒定的，所以利用校正探头可测量出当前工况下声波在介质中的实际传播速度，液位计表头自动对液位的测量结果进行补偿修正，消除介质温度和组分变化对测量精度的影响。

外贴式液位计无需在容器或储罐上开孔，不接触容器内的介质，探头直接磁吸或胶粘在容器或储罐外壁上，由测量探头发射和接收声波信号，信号穿透容器外壁在介质中形成回波来实现测距。

外贴式液位计
优点如下：
1）无需在容器上开孔，可在不影响生产的情况下进行安装、调试，安装方便。

2）不接触容器内部介质，安全性较高，适合多数工况要求，维护量小。

3）测量量程宽广，最高可达30m，测量精度高。

4）远传输出（4～20）mA信号和开关量报警输出，自带显示屏，可现场显示液位。

854系列伺服液位计调试过程1．1 介绍这里将介绍854伺服液位计的调试过程。

其中一些主要的调试步骤，例如设定液位计参数和检查液位计性能的步骤可以在实验室中完成。

在可能的情况下尽量完成以下步骤。

在开始前必须确定，哪些必须在现场完成。

在实验室内，必须将液位计安装在支架上，支架上有可以让浮子和钢丝活动的孔。

送上电源后，854启动后应该处在一个浮子被锁住的状态下（LT，BL或FR）。

可以通过PET或上位机向液位计发送UN指令将浮子放下。

建议同时检查ER（故障状态下重新启动）指令，应该为TGI1。

为方便用户，同时提供了一份液位计设置参数的拷贝，建议使用与液位计一起的塑料袋中的安装设置和维护表格。

调试的步骤（参见本章的其他部分）●检查安装情况●选择需要使用的工具●安装浮子并解开马达锁●设定罐、液位计和用户自己的数据●根据人工检尺的液位值标定液位计●通过854ATG测量浮子在空气中的重量，并且与提供的浮子重量进行比较。

●测量液位并且检查测量的重复性●平衡测试(BT)1．2 调试前的检查在854安装在罐上后检查液位计的机械安装情况。

检查液位计安装的方向，是否背向罐壁。

检查液位计的水平度是否小于2°。

检查O型圈和垫片是否完好。

检查未使用的电缆入口是否已经安装了符合标准的堵头。

检查电气安装情况。

检查854ATG是否已在罐体上接地。

检查854ATG电压选择器选择的电压是否与现场提供的电源一致。

检查854ATG的电源线是否已接好。

检查854ATG的通讯线是否接好。

检查本安侧电缆接线。

（标记成蓝色的端子）在送电前关闭所有的端盖。

1．3 工具在实验室和现场都必须使用847 PET Enraf手持终端设定参数。

可以通过854 ATG 的红外通讯口与PET通讯。

847 PET是一台本安的仪器，是防水的（IP65），带有全ASCII键盘和LCD显示器。

具体请参阅847 PET的操作说明书。

另外，Enraf还提供了专用的调试和维护工具可供选购。
