电工电子技术 教案
第 一 讲
教学章节：第一章 电路和电路元件 1.1～1.2 电路与电路模型，电路的基本物理量
教学要求：1、熟悉强电和弱电电路；2、掌握电路元件及其模型；3、掌握电流、电压及其参考方向；4、了解功率正负的含义；5、掌握电阻、电感和电容元件的伏安特性。
教学重点：电路元件及其模型，电流、电压及其参考方向，电阻、电感和电容元件的伏安特性。
教学难点：电流、电压及其参考方向；电感和电容元件的伏安特性。
教学方法与手段：启发式讲授，讨论发言，多媒体，板书。
教学内容与进程：
一、引入：电路
1. 电路及其组成
电源 —— 中间环节 —— 负载
2.电路的作用
⑴ 传输、分配、转换电能；--能量领域-“强电”电路
⑵ 传送、处理、储存信号。--信息领域-“弱电”电路
二、电路元件和电路模型
电路模型：从实际电路中抽象出来的、由理想元件组成的电路。
理想元件是假想元件，具有单一的电磁性质，具有精确的定义与相应的数学模型。
理想电阻、理想电感、理想电容
三、电流、电压及其参考方向
1、电流及其参考方向
⑴ 电流的定义：单位时间内通过导体横截面的电荷量。
直流电流和交流电流
⑵ 电流的实际方向与参考方向：
正电荷移动的方向为电流的实际方向。为计算而假设的方向，称为参考方向。
参考方向可以任意设定。参考方向可以用箭头表示，也可以用双下标表示，如 Iab。
电流的参考方向与实际方向相同，电流为正值；与实际方向相反则为负值。
例：设下图电流表达式为
判断 t 为0.001s和0.006s时的电流实际方向。
2、电压及其参考方向
（1）电压的定义：电场力把单位正电荷从a点移动倒b点所做的功，称为a、b两点之间的电压，即
dW > 0时，u > 0，说明a点电位高于b点电位，正电荷在移动过程中失去能量；
dW < 0时，u< 0，说明a点电位低于b点电位，正电荷在移动过程中获得能量。
1
1电路基本概念和基本定律
知 识 要 点
·了解电路和电路模型的概念；
·理解电流、电压和电功率；理解和掌握电路基本元件的特性；
·掌握电位和电功率的计算；会应用基尓霍夫定律分析电路。
随着科学技术的飞速发展，现代电工电子设备种类日益繁多，规模和结构更是日新月异，但无论怎样设计和制造，几乎都是由各种基本电路组成的。所以，学习电路的基础知识，掌握分析电路的规律与方法，是学习电工学的重要内容，也是进一步学习电机、电器和电子技术的基础。本章的重点阐明有关电路的基本概念、基本元件特性和电路基本定律。
1.1电路和电路模型
1.1.1 电路的概念
1. 电路及其组成
简单地讲，电路是电流通过的路径。实际电路通常由各种电路实体部件（如电源、电阻器、电感线圈、电容器、变压器、仪表、二极管、三极管等）组成。每一种电路实体部件具有各自不同的电磁特性和功能，按照人们的需要，把相关电路实体部件按一定方式进行组合，就构成了一个个电路。如果某个电路元器件数很多且电路结构较为复杂时，通常又把这些电路称为电网络。
手电筒电路、单个照明灯电路是实际应用中的较为简单的电路，而电动机电路、雷达导航设备电路、计算机电路，电视机电路是较为复杂的电路，2
但不管简单还是复杂，电路的基本组成部分都离不开三个基本环节：电源、负载和中间环节。
电源是向电路提供电能的装置。它可以将其他形式的能量，如化学能、热能、机械能、原子能等转换为电能。在电路中，电源是激励，是激发和产生电流的因素。负载是取用电能的装置，其作用是把电能转换为其他形式的能（如：机械能、热能、光能等）。通常在生产与生活中经常用到的电灯、电动机、电炉、扬声器等用电设备，都是电路中的负载。中间环节在电路中起着传递电能、分配电能和控制整个电路的作用。最简单的中间环节即开关和联接导线；一个实用电路的中间环节通常还有一些保护和检测装置。复杂的中间环节可以是由许多电路元件组成的网络系统。
重庆科创职业学院授课方案（教案）
课名： 电路分析 教师： 许艳英
班级： 编写时间：
课题：1.1 电路和电路模型
教学目的及要求：了解电路的基本组成及各部分的作用，熟悉电路的功能及电路模型、集中参数电路的基本概念
教学重点：电路模型的概念和理想电路元件的概念；
教学难点： 电路模型
教学步骤及内容 ： 1.1 电路和电路模型
1、电路的组成及其功能
• 电路的概念
由实际元器件构成的电流的通路称为电路。
• 电路的组成
电路通常由电源、负载和中间环节三部分组成。
• 电路的功能
电路可以实现电能的传输、分配和转换。
电路可以实现电信号的传递、变换、存储和处理。
2、电路模型
用抽象的理想电路元件及其组合，近似地代替实际的器件，从而构成了与实际电路相对应的电路模型。
• 理想电路元件
理想电路元件是实际电路器件的理想化和近似，其电特性单一、精确，可定量分析和计算。 旁批栏：
• 利用电路模型研究问题的特点
1、电路模型是用来探讨存在于具有不同特性的、各种真实电路中共同规律的工具。
2、电路模型主要针对由理想电路元件构成的集总参数电路，集总参数电路中的元件上所发生的电磁过程都集中在元件内部进行，任何时刻从元件两端流入和流出的电流恒等、且元件端电压值确定。因此电磁现象可以用数学方式来精确地分析和计算。
3、电路分析基本理论中运用电路模型，其主要任务就是在寻求实际电路共有的一般规律、探讨各种实际电路共同遵守的基本规律时带来方便。
旁批栏：
（3）何谓理想电路元件？如何理解“理想”二字在实际电路中的含义？何谓电路模型？
解析：理想电路元件是从实际电路器件中科学抽象出来的假想元件，由严格的定义来精确地加以阐述、理想电路元件是具有单一电磁特性的简单电路模型单元。

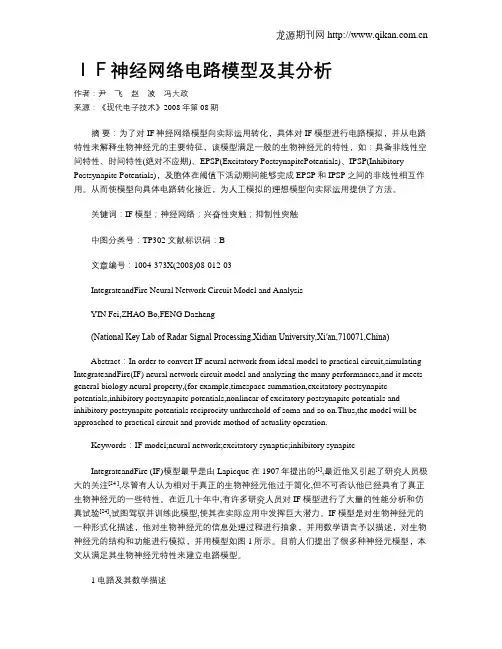

龙源期刊网
