塔河油田掺稀降黏工艺

  • 格式：pdf
  • 大小：275.38 KB
  • 文档页数：4

© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net第37卷第1期2009年1月 石 油 钻 探 技 术PETROLEUM　DRILLING　TECHNIQUES Vol137,No11Jan.,2009

收稿日期:2008201202;改回日期:2008209217基金项目:中国石化“十条龙”攻关项目“塔河油田碳酸盐岩储层预测及开发关键技术”(编号:P04081)部分内容作者简介:梅春明(1974—),男,河南息县人,1997年毕业于成都理工学院油藏工程专业,工程师,副厂长,主要从事油气田开发方面的研究与管理工作。联系电话:(0996)4687516!油藏与开采#

塔河油田掺稀降黏工艺

梅春明　李柏林

(中国石化西北油田分公司采油二厂,新疆轮台　841600)

摘　要:塔河超深层稠油油田是我国目前最大的碳酸盐岩油田,油藏具有双孔隙网络特征,非均质性严重,埋藏深,温度高,原油在地层条件下黏度小,地面条件下黏度大,开采难度大。为此,在分析稠油黏度影响因素的基础上,优选出了掺稀油降黏开采方案。利用节点分析方法,建立了掺稀油降黏的优化设计模型,编制了应用程序,完成了实例计算,并对掺稀降黏工艺在塔河油田的应用效果进行了分析。通过掺稀降黏试验和现场应用,解决了埋深超过5600m的稠油储量动用问题,实现了常温下高黏度稠油的举升和集输。掺稀油降黏技术目前已成为塔河油田超深层稠油开采的主要采油工艺和增产措施。关键词:稠油开采;深井;掺稀降黏;塔河油田中图分类号:TE357 文献标识码:B 文章编号:100120890(2009)0120073204

塔河油田是我国目前最大的碳酸盐岩油田,储集空间复杂,主要为溶蚀缝洞,储集体发育随机性强,非均质性严重,埋藏深,油藏温度高,原油在地层条件下黏度小,地面条件下黏度大,原油能从地层顺利流入井底。由于井筒举升过程中存在较长垂直流动段,造成原油热量散失较大,同时随着压力降低,原油脱气,使原油在举升过程中黏度增加,流动困难,因此,开展原油井筒降黏工艺技术研究意义重大。

1　塔河油田稠油特征

111　油藏特点

塔河油田主力油藏为具有底水的奥陶系碳酸盐岩岩溶缝洞型稠油油藏,它具有极强的非均质性,储集体内部及储集体之间连通关系复杂,油藏埋深均在5400～6000m,油层中部温度125～130℃,地层温度梯度212～213℃/100m,原始地层压力6118

MPa,压力系数一般为1110,地层水为CaCl2水型,

总矿化度(171875～241000)×104mg/L,pH值

615,属高矿化卤水,呈弱酸性,含硫2128%～

3135%,天然气中硫化氢含量最高达1221250g/m3。

112　原油物性特点

塔河油田碳酸盐岩油藏地下原油密度一般为019600～110285kg/L,地下原油黏度24126～46121mPa・s,地面原油黏度一般为700～25000mPa・s(50℃),目前最高黏度2145×105mPa・s(55℃),平均含硫2137%,含蜡量1147%～15160%,以中、低含蜡量为主,含硫量0147%～3149%,胶质沥青质含量平均为43180%,凝固点高(-24～59℃),原油含盐量高(23000～42017mg/L)。饱和烃含量平均为33178%,芳香烃含量平均为25171%,非烃含量平均为12184%,沥青质含量

17142%。原油主要微量元素当中,铜、铅、镍、钙及铁的平均含量分别为0111、0119、1118、1107及

39168mg/L,金属含量直接影响了原油密度。地层条件下原油黏度小于100mPa・s,不属于常规标准稠油[1]范畴,具有较好的流动性。地面原油密度大、黏度高,基本在重质原油、特稠油和超稠油范畴。也就是说,塔河油田的稠油在地层流入井筒过程中表现为常规原油,在井筒举升过程中又表现出特重质稠油特点。在油田开发初期,高粘原油频繁堵塞井筒,不能正常生产,

在前期采用了保温油

© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net管、电热吊杆和电缆加热等稠油开采工艺技术,但均未取得很好效果,于是进行了掺稀降黏工艺试验。

113　影响稠油黏度的因素

温度的影响　塔河油田碳酸盐岩奥陶系稠油黏度具有普遍的温度敏感性,随着温度升高原油黏度明显下降(如图1所示)。从图1可以看出:1)稠油黏度受温度影响明显,拐点高,基本在55～65℃,在到达拐点之前井间差异大;2)结合温度场研究,井深

3000m以深原油温度在70℃以上,流动状态良好;3)在地层条件(温度120～130℃)下,塔河稠油具有良好的流动性,属于正常原油。

图1　塔河油田6区典型油井粘温曲线含水的影响　随着含水的增加,原油乳化现象逐渐严重,混合物黏度逐渐升高;当含水达到一定值后,混合物黏度开始下降,呈现纯油流-油包水-水包油-油水分离的复杂流动状态。如图2所示(以

S74井为例),塔河油田稠油在井筒内流动时具有以下特点:1)在低含水范围内,随含水率的增加原油黏度增大,在含水率高于某点后由油包水转化为水包油,黏度随含水上升而下降;2)含水乳化对稠油黏度影响同样因井而异,试验表明在含水率为20%～

80%时乳化最严重。根据对不同区块多口井的跟踪,乳化含水率最低为2%(S65井),最高达到90%(TK458H井)。因高含水井(大于80%)在举升过程中无法形成均匀液相,因此在高含水油井中仍存在因乳化而引起的举升问题。压力的影响　原油从井底流到地面的过程中,压力逐渐降低,在同一温度下,随着压力的降低原油黏度随之降低,但影响的幅度不大。

2　掺稀降黏试验研究

211　掺入稀油比例对降黏效果的影响

在TK652井的原油(50℃时

黏

度

14600图2　不同含水条件下S74井的粘温曲线

mPa・s)中,掺入50℃时黏度200mPa・s、相对密度0185的稀油,当稀油和稠油比分别为110∶310、

110∶213、110∶210、110∶115时降黏率分别为7814%、9311%、9619%、9813%(如图3所示)。

图3　TK652井掺稀比例对黏度的影响曲线从图3可以看出:掺稀比例达到1∶2之前,混合油样的黏度随掺稀比例的提高而迅速降低,当掺稀比例超过1∶2之后混合油样的黏度随掺稀比例的变化较小。可见该井的原油在试验参数条件下的最佳掺稀比例在1∶2左右。现场应用表明,塔河油田原油全都存在类似于TK652井的掺稀曲线,即存在一个掺稀比例的转折点,当达到转折点之后随着掺稀量的增加黏度变化不大。

212　掺入稀油温度对降黏效果的影响

以TK652井稠油为例,加入等比例稀油(相对密度0185),分别测定60、50、40、30和20℃温度下混合液的黏度,其结果是:温度越高,混合液的黏度越低;但稀油温度大于50℃后,随着温度的升高,混合液黏度的变化幅度不大。

213　稀油掺入点对降黏效果的影响

在同等掺稀比例、稀油温度、稀油密度、稠油含水和井筒条件相同等条件下,掺入深度越深,对井底的回压和对管壁的摩阻越小,油井举升能力越高,掺稀降黏效果越好。・47・石 油 钻 探 技 术 2009年1月

© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net3　掺稀降黏工艺设计

311　井筒掺稀方案

掺稀采油工艺主要根据油井的供液能力、原油物性及掺稀室内试验结果等进行选择。自喷生产井掺稀管柱可分为开式(见图4)和半闭式(见图5)两种类型,开式工艺管柱设计简单,易于实施,但难以控制掺入压力,稠稀混合效果较差。机抽生产井可采用开式或半闭式掺稀工艺。改进型掺稀工艺热损失小,掺稀部位加上喷嘴或射流泵可改善混合效果。

图4　开式环空掺稀油和油管掺稀油

图5　半闭式环空掺稀油

312　井筒掺稀降黏优化设计模型

根据塔河油田井身结构特点,主要选用Beggs2

Brill方法[2]进行多相管流计算,基本方程为:dpdh=[ρLHL+ρg(1-HL)]gsinλ+fWtVt2DπD24

1-[ρLHL+ρg(1-HL)]VtVsgpa×106(1)

式中,ρL、ρg为液、气的相对密度;HL为持液率[3];λ为井斜角,井筒与垂直方向的夹角,rad;f为摩阻系数;Wt为产出混合液的质量流量,kg/s;Vt为混合液流速,m/s;D为管径,m;Vsg为气相表观流速,m/s。掺稀降黏优化设计流程[425]如图6所示。

图6　掺稀降黏优化设计流程

313　计算实例

T72451井是塔河油田的一口评价井,对该井进行了模拟计算,结果见表1。从表1可看出:1)油管掺稀和套管掺稀降黏效果相当;2)通常环空流通面积大于油管流通面积,因此在同样的流量下,套管环空中的混合物流速较小,流速较低,摩擦阻力较小[6],有利于提高产量或降低井底流压;3)油管掺稀油能较大幅度提高产量,降低井底流压;4)比较开式环空、油管掺稀油和半闭式环空掺稀油降黏方式可知,油管掺稀油的降黏增产作用最明显。

表1　不同掺稀方式下自喷掺稀计算对比

对比项目最大产量/t・d-1设计产量/t・d-1产油量/t・d-1掺液量/t・d-1混合液量/t・d-1井底流压/MPa掺入压力/MPa开式环空掺稀11714102121021258171601955108132半闭式环空掺稀11714102121021258171601955105104油管掺稀13210126101261054101801053125124

4　现场应用

塔河油田自2001年10月首次对TK612井(50℃原油黏度146000mPa・s)实施井筒掺稀降黏工艺并获得成功以来,目前已有80多口深层稠油或特稠油油井应用了井筒掺稀降黏工艺而获得产能,甚至高产。掺稀降黏已成为塔河油田深层稠油的主要开采工艺之一。截止目前,掺稀降黏采油工艺已经累积增产原油204×104t(见表2),创造了巨大的经济效益。・57・第37卷第1期 梅春明等:塔河油田掺稀降粘工艺© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net表2　掺稀降黏工艺在塔河油田的现场应用情况

时间自喷掺稀井/口自喷掺稀年增油量/104t机抽掺稀井/口机抽掺稀年增油量/104t掺稀日平均增油量/t掺稀单井日均增油/

t

2001年121470068160681602002年81610230174463130421122003年122312331160689170451982004年162619676190940160401902005年25251841331491466150381592006年23341104313157502147171952007年3238196481019556218040120累　计117167158117371254693196294133

合集下载

塔河油田基本情况

塔河油田基本情况

塔河油田自主创新增效能力增强

目前已跨入国内大型油田之列、 2007 年人均利润达 263万元的西北油田分公司， 2008 年

新年开局，原油产量再创历史新高。截至 2 月 29 日，累计生产原油 95.42 万吨，日产原油

15908吨，同比 2007年分别增长 19.57%和 18.60%。塔河油田勘探开发持续快速发展的秘诀 之一就是科技自主创新、降本增效能力不断增强才结出累累果实。

塔河油田的油气生产具有“深、稠、硫化氢含量高，开采难度大”等特点。其中，有近 94％的油藏深度在 5400 米的地下。针对塔河油田碳酸盐岩缝洞型油藏的复杂地质条件， 该分 公司研究应用了三维缝洞体的地震波形技术、振幅变化率等一系列储层预测技术，建立了地 震反射特征数据库，划分出 137个缝洞单元。 2007年，塔河奥陶系碳酸盐岩油藏累计探明石 油储量 6.58

亿吨，近年来该分公司探明储量以每年约 1 亿吨的速度增长。

为提高油田采收率，该分公司大胆开展技术创新，不断丰富完善具有自主知识产权的塔 河油田碳酸盐岩储层预测技术系列，建立了塔河油田缝洞型油藏单元分类标准、单井注水选 井、选层标准和综合信息应用平台，油田采收率由 14.2%提高 17.1%。近两年来，分公司原油 产量以年均

60 多万吨的速度递增，占中国石化集团公司增产幅度的 80％。

针对塔河油田原油黏度高，比重大，近 40%的稠油井无法实现自喷及机抽生产等稠油开 采难度大的问题，该分公司经科技攻关，2007年在AD4稠油井成功试用大管径采油管柱生产 工艺，使该井原油日产量达到 1048 吨，还在 13 口稠油井成功推广了这一新工艺，成功解决 塔河油田深层稠油开采难题，为稠油井的规模开发创出新路。使塔河油田超过一亿吨稠油储 量得到有效动用。据 2007 年统计，西北油田分公司稠油产量占总产量的 56.1%，截至 2008 年 2 月底，已累计增油 418 万吨。

稠油降粘技术

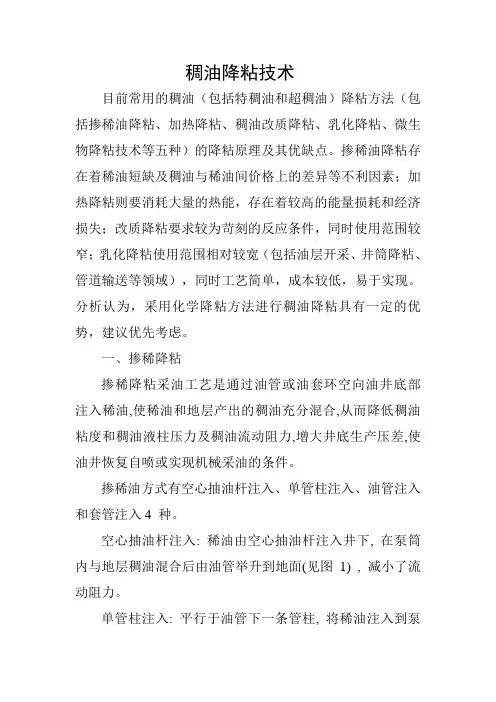

稠油降粘技术
