MasterCAM后处理程序的修改设定

摘要:本文在学习MasterCAM后置处理程序的基础上,修改和设定出了适合本单位特定数控系统加工中心的专用后置处理程序,解决了由MasterCAM自带的后置处理程序生成的NC程序不能直接用于特定加工中心的问题。

关键词:后置处理 数控系统 CNC编程

我们单位对某型号立卧加工中心进行了数控系统改造,此型号加工中心以前是CNC-532数控系统,改造后为SINUMERIK 840D数控系统。数控系统改造后,我们使用的Mastercam内部自带的后置处理程序,没有合适的后处理程序支持这台改造后的数控系统,CNC编程过程中手工改动的工作量大,效率不高,常常有错误发生。因此,我们认真分析了Mastercam后处理程序特点后,根据加工中心改造的实际机床坐标系和数控系统的程序编制格式等要求,对后处理程序进行了重新设定修改,效果不错。

1 mastercam后置处理文件介绍

mastercam后置处理文件的扩展名为pst,它的主要功能任务是坐标变换和代码转换,用户根据具体的机床坐标系和不同数控系统的程序编制格式要求,可以对其数据库进行修改和编译,开发出适合特定数控机床的专用后置处理程序。后处理过程直接决定了CAM编程所产生的加工程序能否在加工中心上顺利运行,它是适应单一类型数控系统的,它的每个文件对应一种数控系统模型。其结构由注解;程序纠错;定义变量;定义问题;字符串列表;自定义单节;预先定义的单节;系统问答等八个部分组成。我们重新设定修改后置处理文件时,要从下面这三个方面进行编辑和改进:(1)编程协议;(2)功能描述代码;(3)数值的输出格式。

2 针对特定机床的后置处理程序设定过程

我们单位改造数控系统后的加工中心,它的卧式坐标系和Mastercam的TOP方向一致(笛卡儿坐标系XY平面),应主要考虑功能描述代码和它的数值输出格式,它的设定变化不大。但当使用立式加工时,它的主轴与Y向平行,坐标系变化大,是我们这次修改设定的重点,区别如图1所示。

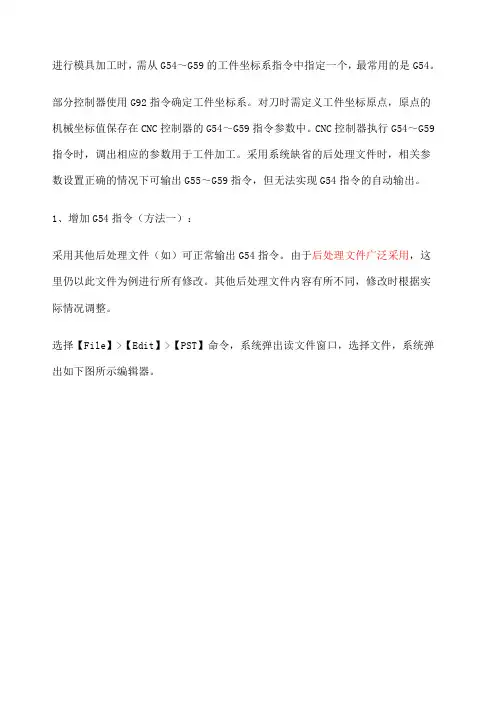

进行模具加工时，需从G54～G59的工件坐标系指令中指定一个，最常用的是G54。

部分控制器使用G92指令确定工件坐标系。对刀时需定义工件坐标原点，原点的机械坐标值保存在CNC控制器的G54～G59指令参数中。CNC控制器执行G54～G59指令时，调出相应的参数用于工件加工。采用系统缺省的后处理文件时，相关参数设置正确的情况下可输出G55～G59指令，但无法实现G54指令的自动输出。

1、增加G54指令（方法一）：

采用其他后处理文件（如）可正常输出G54指令。由于后处理文件广泛采用，这里仍以此文件为例进行所有修改。其他后处理文件内容有所不同，修改时根据实际情况调整。

选择【File】>【Edit】>【PST】命令，系统弹出读文件窗口，选择文件，系统弹出如下图所示编辑器。

单击"查找"按钮，系统弹出查找对话框，输入“G49”，如下图所示：

单击FIND NEXT按钮，查找结果所在行为：

pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, e

插入G54指令到当前行，将其修改为：

pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, "G54"，e

输出的NC文件修改前对应位置指令为：

N102G0G17G40G49G80G90

修改后变为：

N102G0G17G40G49G80G90G54

查找当前行的上一行：

pbld, n, *smetric, e 将其整行删除，或加上“＃”成为注释行：

＃ pbld, n, *smetric, e

修改后G21指令不再出现，某些控制器可不用此指令。注意修改时保持格式一致。G21指令为选择公制单位输入，对应的英制单位输入指令为G20。

2、增加G54指令（方法二）：?

单击"查找"按钮，系统弹出查找对话框，输入“force_wcs”，单击"FIND NEXT" 按钮，查找结果所在行为：?

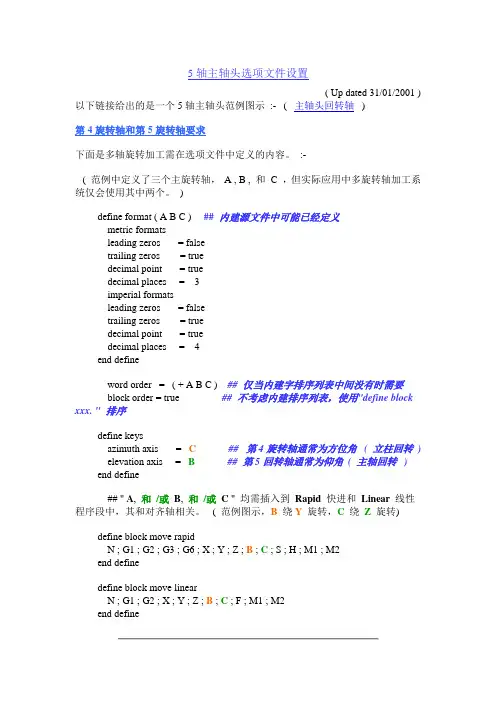

5轴主轴头选项文件设置

( Up dated 31/01/2001 )

以下链接给出的是一个5轴主轴头范例图示 :- ( 主轴头回转轴 )

第4旋转轴和第5旋转轴要求

下面是多轴旋转加工需在选项文件中定义的内容。 :-

( 范例中定义了三个主旋转轴， A , B , 和 C ，但实际应用中多旋转轴加工系统仅会使用其中两个。 )

define format ( A B C ) ## 内建源文件中可能已经定义

metric formats

leading zeros = false

trailing zeros = true

decimal point = true

decimal places = 3

imperial formats

leading zeros = false

trailing zeros = true

decimal point = true

decimal places = 4

end define

word order = ( + A B C ) ## 仅当内建字排序列表中间没有时需要

block order = true ## 不考虑内建排序列表，使用"define block

xxx. " 排序

define keys

azimuth axis = C ## 第4旋转轴通常为方位角 ( 立柱回转 )

mastercam快捷键命令一览+附中英文讲解,太全了。。

组合键式快捷键功能

快 捷 键 功能

alt + 0 设置z向控制深度

alt + 1 设置绘制图形的颜色

alt + 2 设置当前层

alt + 3 与alt + 2功能相同

alt + 4 设置刀具面（tplane）

alt + 5 设置绘图面（cplane）

alt + 6 设置视图面（gview）

alt + a 进入自动存文件对话框

快 捷 键 功能

alt + b 工具条的显示/关闭

alt + c 选择执行chooks程序（chooks程序为动态链接库程序）

alt + d 进入绘图参数设置对话框

alt + e 进入绘图区图素隐藏功能

alt + f 进入字体设置对话框

alt + g 进入绘图区网格捕捉对话框

alt + h 进入mastercam在线帮助

alt + i 列出打开的文件

alt + j 进入毛坯设置对话框

alt + l 设置当前的绘图线型和线宽

alt + m 显示当前内存分配

alt + n 进入坐标系列表对话框

alt + o 进入操作管理对话框

alt + p 信息交互区显示/关闭

alt + q 取消前一个操作 alt + r 编辑前一个操作

alt + s 曲面渲染显示/关闭

alt + t 刀具路径显示/关闭

alt + u 取消前一个操作动作

alt + v 显示mastercam的版本号、当前的绘图层等信息

alt + w 选择绘图区形式，如采用一个绘图区、两个绘图区等

alt + z 与alt + 2功能相同

alt + ’ 进入绘制点菜单项

page up 绘图视窗放大

page down 绘图视窗缩小

左箭头 绘图视窗左移（注：绘图区中图形右移）

右箭头

绘图视窗右移（注：绘图区中图形左移）

上箭头 绘图视窗上移（注：绘图区中图形下移）

下箭头 绘图视窗下移（注：绘图区中图形上移）
