MASTERCAM后处理教程 修改后处理文件加工语句命令代码

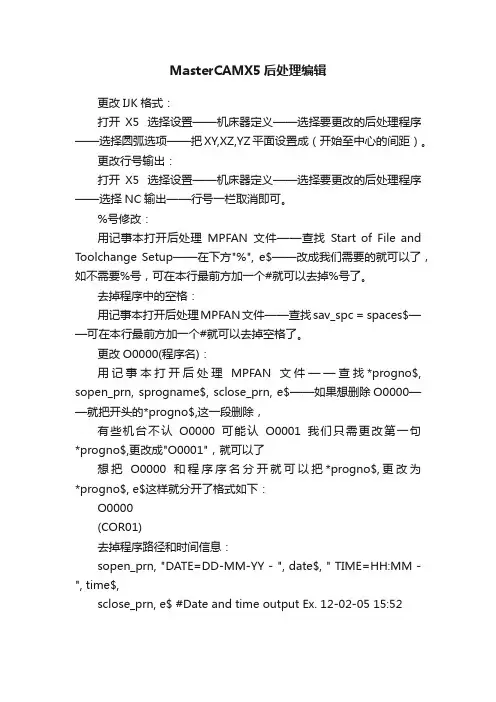

MasterCAMX5后处理编辑更改IJK格式：打开X5 选择设置——机床器定义——选择要更改的后处理程序——选择圆弧选项——把XY,XZ,YZ平面设置成（开始至中心的间距）。

更改行号输出：打开X5 选择设置——机床器定义——选择要更改的后处理程序——选择NC输出——行号一栏取消即可。

%号修改：用记事本打开后处理MPFAN文件——查找Start of File and Toolchange Setup——在下方"%", e$——改成我们需要的就可以了，如不需要%号，可在本行最前方加一个#就可以去掉%号了。

去掉程序中的空格：用记事本打开后处理MPFAN文件——查找sav_spc = spaces$——可在本行最前方加一个#就可以去掉空格了。

更改O0000(程序名)：用记事本打开后处理MPFAN文件——查找*progno$, sopen_prn, sprogname$, sclose_prn, e$——如果想删除O0000——就把开头的*progno$,这一段删除，有些机台不认O0000可能认O0001我们只需更改第一句*progno$,更改成"O0001"，就可以了想把O0000和程序序名分开就可以把*progno$,更改为*progno$, e$这样就分开了格式如下：O0000(COR01)去掉程序路径和时间信息：sopen_prn, "DATE=DD-MM-YY - ", date$, " TIME=HH:MM - ", time$,sclose_prn, e$ #Date and time output Ex. 12-02-05 15:52sopen_prn, "MCX FILE - ", *smcpath$, *smcname$, *smcext$, sclose_prn, e$sopen_prn, "NC FILE - ", *spathnc$, *snamenc$, *sextnc$,sclose_prn, e$sopen_prn, "MATERIAL - ", *stck_matl$, sclose_prn, e$spaces$ = sav_spc这些段落全部开头加#去掉换刀程序：用记事本打开后处理MPFAN文件——查找pbld, n$, *t$, sm06, e$改为#pbld, n$, *t$, sm06, e$删除高度补偿：用记事本打开后处理MPFAN文件——查找pbld, n$, sg43, *tlngno$, pfzout, scoolant, pstagetool, e$改为#pbld, n$, sg43, *tlngno$, pfzout, scoolant, pstagetool, e$如果要保留安全高度就改为：#pbld, n$, sg43, *tlngno$,pfzout, scoolant, pstagetool, e$去掉程序结束回归原点功能：用记事本打开后处理MPFAN文件——查pbld, n$, sgabsinc, sgcode, *sg28ref, "Z0.", scoolant, e$改为#pbld, n$, sgabsinc, sgcode, *sg28ref, "Z0.", scoolant, e$去掉程序XY回归原点功能：用记事本打开后处理MPFAN文件——查if nextop$ = 1003 | tlchg_home, pbld, n$, *sg28ref, "X0.", "Y0.", 更改为#if nextop$ = 1003 | tlchg_home, pbld, n$, *sg28ref, "X0.", "Y0.",删除A0第四轴：用记事本打开后处理MPFAN文件——查pcan1, pbld, n$, *sgcode, *sgabsinc, pwcs, pfxout, pfyout,pfcout,更改为pcan1, pbld, n$, *sgcode, *sgabsinc, pwcs, pfxout, pfyout, #pfcout,有些机台钻孔后G80不会抬到安全高度：用记事本打开后处理MPFAN文件——查pcan1, pbld, n$, sg80, strcantext, e$更改为pcan1, pbld, n$, sg80, pfzout, strcantext, e$其格式如下：更改前：G0G90G54X0.Y0.S1000M3Z100.G98G81Z-100.R1.F100.G80M5M30更改后：G0G90G54X0.Y0.S1000M3Z100.G98G81Z-100.R1.F100.G80Z100.M5M30把刀具补偿G41D1更改为G41T1:有些机台如西门子半径补偿值是T1的情况下：用记事本打开后处理MPFAN文件——查fmt D 4 tloffno$ #Diameter offset number更改为fmt T 4 tloffno$ #Diameter offset number就可以了。

MasterCAM X5后处理编辑更改IJK格式:打开X5 选择设置——机床器定义——选择要更改的后处理程序——选择圆弧选项——把XY,XZ,YZ平面设置成(开始至中心的间距)。

更改行号输出:打开X5 选择设置——机床器定义——选择要更改的后处理程序——选择NC输出——行号一栏取消即可。

%号修改:用记事本打开后处理MPFAN文件——查找Start of File and Toolchange Setup——在下方"%",e$——改成我们需要的就可以了，如不需要%号，可在本行最前方加一个#就可以去掉%号了。

去掉程序中的空格:用记事本打开后处理MPFAN文件——查找sav_spc = spaces$——可在本行最前方加一个#就可以去掉空格了。

更改O0000(程序名):用记事本打开后处理MPFAN文件——查找*progno$, sopen_prn, sprogname$, sclose_prn, e$——如果想删除O0000——就把开头的*progno$,这一段删除，有些机台不认O0000可能认O0001我们只需更改第一句*progno$,更改成"O0001"，就可以了想把O0000和程序序名分开就可以把*progno$,更改为*progno$, e$这样就分开了格式如下:O0000(COR01)去掉程序路径和时间信息:sopen_prn, "DATE=DD-MM-YY - ", date$, " TIME=HH:MM - ", time$,sclose_prn, e$ #Date and time output Ex. 12-02-05 15:52sopen_prn, "MCX FILE - ", *smcpath$, *smcname$, *smcext$, sclose_prn, e$sopen_prn, "NC FILE - ", *spathnc$, *snamenc$, *sextnc$, sclose_prn, e$sopen_prn, "MATERIAL - ", *stck_matl$, sclose_prn, e$spaces$ = sav_spc这些段落全部开头加#去掉换刀程序:用记事本打开后处理MPFAN文件——查找pbld, n$, *t$, sm06, e$改为#pbld, n$, *t$, sm06, e$删除高度补偿:用记事本打开后处理MPFAN文件——查找pbld, n$, sg43, *tlngno$, pfzout, scoolant, pstagetool, e$改为#pbld, n$, sg43, *tlngno$, pfzout, scoolant, pstagetool, e$如果要保留安全高度就改为:#pbld, n$, sg43, *tlngno$,pfzout, scoolant, pstagetool, e$去掉程序结束回归原点功能:用记事本打开后处理MPFAN文件——查pbld, n$, sgabsinc, sgcode,*sg28ref, "Z0.", scoolant,e$改为#pbld, n$, sgabsinc, sgcode, *sg28ref, "Z0.", scoolant, e$ 去掉程序XY回归原点功能:用记事本打开后处理MPFAN文件——查if nextop$ = 1003 | tlchg_home, pbld, n$, *sg28ref,"X0.", "Y0.", 更改为#if nextop$ = 1003 | tlchg_home, pbld, n$,*sg28ref, "X0.", "Y0.",删除A0第四轴:用记事本打开后处理MPFAN文件——查pcan1, pbld, n$, *sgcode,*sgabsinc, pwcs, pfxout,pfyout,pfcout,更改为pcan1, pbld, n$, *sgcode, *sgabsinc, pwcs, pfxout, pfyout, #pfcout, 有些机台钻孔后G80不会抬到安全高度:用记事本打开后处理MPFAN文件——查pcan1, pbld, n$, sg80, strcantext, e$更改为pcan1, pbld, n$, sg80, pfzout, strcantext, e$其格式如下: 更改前:G0G90G54X0.Y0.S1000M3Z100.G98G81Z-100.R1.F100.G80M5M30更改后:G0G90G54X0.Y0.S1000M3Z100.G98G81Z-100.R1.F100.G80Z100.M5M30把刀具补偿G41D1更改为G41T1:有些机台如西门子半径补偿值是T1的情况下:用记事本打开后处理MPFAN文件——查fmt D 4 tloffno$ #Diameter offset number更改为fmt T 4 tloffno$ #Diameter offset number就可以了。

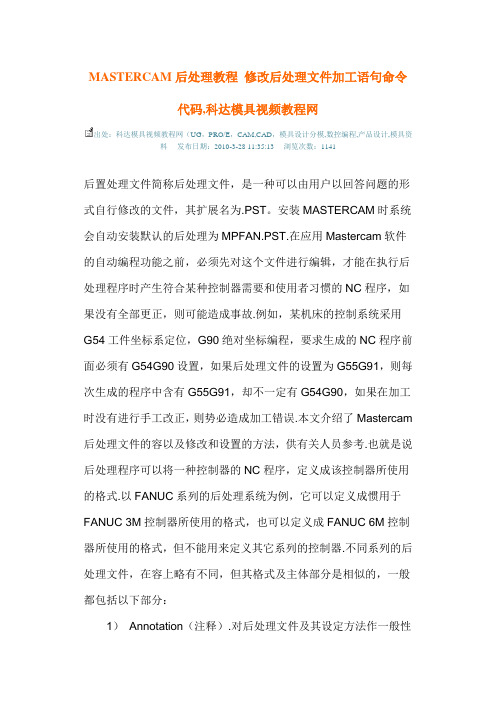

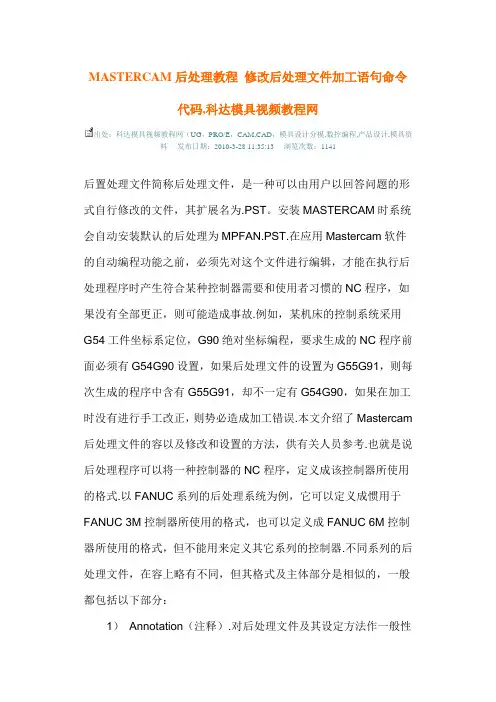

MASTERCAM后处理教程修改后处理文件加工语句命令代码,科达模具视频教程网出处：科达模具视频教程网（UG，PRO/E，CAM,CAD，模具设计分模,数控编程,产品设计,模具资料发布日期：2010-3-28 11:35:13 浏览次数：1141后置处理文件简称后处理文件，是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为.PST。

安装MASTERCAM时系统会自动安装默认的后处理为MPFAN.PST.在应用Mastercam软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的NC程序，如果没有全部更正，则可能造成事故.例如，某机床的控制系统采用G54工件坐标系定位，G90绝对坐标编程，要求生成的NC程序前面必须有G54G90设置，如果后处理文件的设置为G55G91，则每次生成的程序中含有G55G91，却不一定有G54G90，如果在加工时没有进行手工改正，则势必造成加工错误.本文介绍了Mastercam 后处理文件的容以及修改和设置的方法，供有关人员参考.也就是说后处理程序可以将一种控制器的NC程序，定义成该控制器所使用的格式.以FANUC系列的后处理系统为例，它可以定义成惯用于FANUC 3M控制器所使用的格式，也可以定义成FANUC 6M控制器所使用的格式，但不能用来定义其它系列的控制器.不同系列的后处理文件，在容上略有不同，但其格式及主体部分是相似的，一般都包括以下部分：1）Annotation（注释）.对后处理文件及其设定方法作一般性介绍.此部分容一般都不用更改.以下是截取的部分注释注释前都带#号,系统在执行代码处理时是不会读取前面带#号的语句的.)# Post Name : MPFAN# Product : MILL# Machine Name : GENERIC FANUC# Control Name : GENERIC FANUC# Description : GENERIC FANUC MILL POST# Associated Post : NONE# Mill/Turn : NO# 4-axis/Axis subs. : YES# 5-axis : NO# Subprograms : YES# Executable : MP v9.0## WARNING: THIS POST IS GENERIC AND IS INTENDED FOR MODIFICATION TO# THE MACHINE TOOL REQUIREMENTS AND PERSONAL PREFERENCE.2) Debugging and Factory Set Program Switches (系统程序规划).此部分是MASTERCAM版本的后处理系统规划,每个版本都小异,一般不需更改.以下截取的是9.0版的)m_one : -1 #Define constantzero : 0 #Define constantone : 1 #Define constanttwo : 2 #Define constantthree : 3 #Define constantfour : 4 #Define constantfive : 5 #Define constantc9k : 999 #Define constantfastmode : yes #Enable Quick Post Processing, (set to no for debug)bug1 : 2 #0=No display, 1=Generic list box, 2=Editorbug2 : 40 #Append postline labels, non-zero is column position? bug3 : 0 #Append whatline no. to each NC line?bug4 : 1 #Append NCI line no. to each NC line?whatno : yes #Do not perform whatline branches? (leave as yes) get_1004 : 1 #Find gcode 1004 with getnextop?rpd_typ_v7 : 0 #Use Version 7 style contour flags/processing? strtool_v7 : 2 #Use Version 7+ toolname?tlchng_aft : 2 #Delay call to toolchange until move linecant_tlchng : 1 #Ignore cantext entry on move with tlchng_aft newglobal : 1 #Error checking for global variablesgetnextop : 0 #Build the next variable table3）General Output Settings(常规后处理设定).此部分可视情况更改,以适合机台或个人使用.以下截取的是9.0版的一些常规设定.冒号前面的是变量,冒号后面的是设定值,#号后面是注解(一般是说明0代表什么,1代表什么,2代表什么,yes或no应该不用翻译了吧?!)英文后面的中文注解是我加进去的,翻译的不是很详细,但相信大家能看懂.没有翻译的就表示我根本不会或此设定不常用....嘿嘿...sub_level : 1 #Enable automatic subprogram support(启用自动支持子程式)breakarcs : 2 #Break arcs, 0 = no, 1 = quadrants, 2 =deg. max arcs(打断圆弧方式)arcoutput : 1 #0 = IJK, 1 = R no sign, 2 = R signed neg. over(转出圆弧方式)arctype : 2 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St, 4=unsigned inc. do_full_arc : 0 #Allow full circle output? 0=no, 1=no (是否转成整圆方式)helix_arc : 0 #Support helix arc output, 0=no, 1=all planes,2=XY plane only(是否转成螺旋弧)arccheck : 1 #Check for small arcs, convert to linear(是否检测小圆弧并将其转成线)atol : .01 #Angularity tolerance for arccheck = 2(圆弧角度公差) ltol : .002 #Length tolerance for arccheck = 1(圆弧长度公差)vtol : .1 #System tolerance(系统公差)maxfeedpm : 500 #Limit for feed in inch/min(最大进给-英制)ltol_m : .05 #Length tolerance for arccheck = 1, metric(圆弧长度公差-公制)vtol_m : .0025 #System tolerance, metric(系统公差-公制) maxfeedpm_m : 10000 #Limit for feed in mm/min(最大进给-公制) force_wcs : no #Force WCS output at every toolchange?(换刀时是否转出WCS坐标)spaces : 0 #Number of spaces to add between fields(两行之间是否加入空格)omitseq : yes #Omit sequence numbers?(是否省略序列号) seqmax : 9999 #Max. sequence number(最大序列号)stagetool : 0 #0 = Do not pre-stage tools, 1 = Stage tools(是否沿用刀具)use_gear : 0 #Output gear selection code, 0=no, 1=no (是否转成齿轮代码)max_speed : 10000 #Maximum spindle speed(最大转速)min_speed : 50 #Minimum spindle speed(最小转速)nobrk : no #Omit breakup of x, y & z rapid movesprogname : 0 #Use uppercase for program name (sprogname)(程式名称是否使用大写)4）中间还有一些例如:Common User-defined(指令设定),Format statements(格式报告),definitions for NC output(NC代码限定),Error messages(出错信息),Toolchange / NC output Variable Formats(刀具变量)等基本上都是系统固定格式,不需要更改.在此就不再详述.当然,我也不建议你更改这些项目,如果你改错的话,系统很可能不执行或机台报警......5) Start of File and Toolchange Setup(文本容和换刀设定).此部分容很重要,很多使用者都从这里着手把程式改成自己需要的格式.以下截取的是9.0版的部分容,其中有些是我根据自己需要更改的,中文是我加的注解.引号是可以更改的容."%", e(程式开头的百分号)*progno, e(程式)comment(注解,可有可无,如不需要则删除此句)"(PROGRAM NAME - ", sprogname, ")", e(程式名称,可有可无) "(", *tnote, *toffnote, *tlngnote, *tldia, ")", e(刀具直径及补正参数显示,如不需要则把此整句删除)"(DATE=DD-MM-YY - ", date, " TIME=HH:MM - ", time, ")", e(程式日期显示,可有可无)pbld, n, *"/M99", e (我自己加的一句,如不需要则整句删除,而不是只删除引号的容)pbld, n, *"G90", "G92","X0.Y0.Z10.", e(定义加工原点,也可以改为G54坐标)sav_absinc = absinc (绝对坐标系)......(中间省略的部分是系统根据刀路自动转出的程式,一般不必改) ......(以下几句是出现在程式尾,可以根据需要添加或删除)n, "Z10.", e (加工完成后提刀至安全高度)n, "X0.Y0.", e (归零)n, "G91", e (转用相对坐标)n, "M99", e (回到主程式)mergesub(此四句为程式结尾固定语句,不必理它)clearsubmergeauxclearaux"%", e(程式尾)MasterCAM9后处理的修改[日期：2009-08-18] 来源：数富作者：数富工程师[字体：大中小]MasterCAM9后处理的修改：MasterCAM系统缺省的后处理文件为MPFAN.PST，适用于FANUC（发那科）数控代码的控制器。

Mastercam软件的后置处理文件及其设定方法Ｍastercam软件的后置处理文件，简称后处理文件，是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为.pst。

在应用Ｍastercam软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的ＮＣ程序，也就是说后处理程序可以将一种控制器的ＮＣ程序定义成该控制器所使用的格式。

以ＦＡＮＵＣ系列的后处理为例，它既可以定义成惯用于ＦＡＮＵＣ 0M控制器所使用的格式，也可以定义成ＦＡＮＵＣ６M控制器所使用的格式，但不能用来定义其它系列的控制器（例如西门子系统）。

不同系列的后处理文件在内容上略有不同，但其格式及主体部分是相似的，一般都包括以下几个部分。

１．Annotation（注释）对后处理文件及其设定方法作一般性介绍。

２．问题该部分为后处理文件的主要部分，ＦＡＮＵＣ系列的后处理文件中共包括２００个问题，对这些问题的回答将决定将来输出的ＮＣ程序的格式。

３．Commands（指令）指令的作用是对它后面的变量施加影响。

如oldvars和newvars指令，在回答问题３时若写于刀具号码变量t之前，则使用oldvars时将调用前一把刀具的号码，使用newvars时将调用现在所使用的刀具号码。

４．Variables（变量）给出了＂问题＂中所使用的各种变量的定义．ＦＡＮＵＣ系列的后处理文件中共定义了２６个变量，如prog-n=程序号码，f=进给率，s=主轴转速，t=刀具号码等。

后处理文件的设定方法１．后处理文件编辑的一般规则对后处理文件的编辑和设定只需要对第（４）部分的"问题"进行回答。

ＰＳＴ文件的每个问题前都有一个号码并在号码后加一个小数点。

如果问题前没有号码，那么这个问题在执行后处理时是被忽略不用的。

回答号码２０以前的问题时，需要在问题的下一行输入所回答的文字，而且回答的内容可以包括多行，２０号以后问题均带有问号且回答时直接写在问号的后面，不得换行，这一类的问题常常是以"y""n"来回答。

---MASTERCAM后办理的设置和参数改正后置办理文件简称后办理文件，MASTERCAM后置办理文件是一种能够由用户以回答下列问题的形式自行改正的文件，其扩展名为 .PST。

安装MASTERCAM时系统会自动安装默认的后办理为MPFAN.PST在.应用 Mastercam 软件的自动编程功能以前，一定先对这个文件进行编写，才能在履行后办理程序时产生切合某种控制器需要和使用者习惯的 NC程序，假如没有所有改正，则可能造成事故 . MASTERCAM供给了不一样系列的后办理文件，它们在内容上略有不一样，但其格式及主体部分是相像的，一般都包含以下部分：1）说明部分。

对后办理文件及其设定方法作一般性介绍. 此部分内容一般都不用改正 .以下是截取的部分说明:( 说明前都带 #号, 系统在履行代码办理时是不会读取前面带#号的语句的 .)#Post Name : MPFAN#Product : MILL#Machine Name : GENERIC FANUC#Control Name : GENERIC FANUC#Description : GENERIC FANUC MILL POST#Associated Post : NONE------#Mill/Turn : NO#4-axis/Axis subs. : YES#5-axis : NO#Subprograms : YES#Executable : MP v9.0##WARNING:THIS POSTIS GENERICANDISINTENDEDFOR MODIFICATION TO#THE MACHINE TOOL REQUIREMENTSAND PERSONAL PREFERENCE.2)系统程序规划部分（ Debugging and Factory SetProgram Switches ）。

此部分是 MASTERCAM版本的后办理系统规划,每个版本都迥然不一样 , 一般不需改正 . 以下截取的是 9.0 版的 ) m_one : -1 #Define constantzero : 0 #Define constantone : 1 #Define constanttwo : 2 #Define constantthree : 3 #Define constantfour : 4 #Define constantfive : 5 #Define constantc9k : 999 #Define constant---fastmode : yes #Enable Quick Post Processing, (set to no for debug)bug1 : 2 #0=No display,1=Generic list box, 2=Editorbug2 : 40 #Append postline labels, non-zerois column position?bug3 : 0 #Append whatline no. to each NC line?bug4 : 1 #Append NCI line no. to each NC line?whatno : yes #Do not perform whatline branches?(leave as yes)get_1004 : 1 #Find gcode 1004 with getnextop?rpd_typ_v7 : 0 #Use Version 7 style contour flags/processing?strtool_v7 : 2 #Use Version 7+ toolname?tlchng_aft : 2 #Delay call to toolchangeuntil move linecant_tlchng : 1 #Ignore cantext entry on move with tlchng_aftnewglobal : 1 #Error checking for global variablesgetnextop : 0 #Build the next variable table---3）惯例后办理设定部分（General Output Settings ）。

MASTERCAM后处理教程修改后处理⽂件加⼯语句命令代码出处：科达模具视频教程⽹（介绍.此部分内容⼀般都不⽤更改.以下是截取的部分注释注释前都带#号,系统在执⾏代码处理时是不会读取前⾯带#号的语句的.)# Post Name : MPFAN# Product : MILL# Machine Name : GENERIC FANUC# Control Name : GENERIC FANUC# Description : GENERIC FANUC MILL POST# Associated Post : NONE# Mill/Turn : NO# 4-axis/Axis subs. : YES# 5-axis : NO# Subprograms : YES# Executable : MP v9.0## WARNING: THIS POST IS GENERIC AND IS INTENDED FOR MODIFICATION TO# THE MACHINE TOOL REQUIREMENTS AND PERSONAL PREFERENCE.2) Debugging and Factory Set Program Switches (系统程序规划).此部分是MASTERCAM版本的后处理系统规划,每个版本都⼤同⼩异,⼀般不需更改.以下截取的是9.0版的)m_one : -1 #Define constantzero : 0 #Define constantone : 1 #Define constanttwo : 2 #Define constantthree : 3 #Define constantfour : 4 #Define constantfive : 5 #Define constantc9k : 999 #Define constantfastmode : yes #Enable Quick Post Processing, (set to no for debug)bug1 : 2 #0=No display, 1=Generic list box, 2=Editorbug2 : 40 #Append postline labels, non-zero is column position? bug3 : 0 #Append whatline no. to each NC line?bug4 : 1 #Append NCI line no. to each NC line?whatno : yes #Do not perform whatline branches? (leave as yes) get_1004 : 1 #Find gcode 1004 with getnextop?rpd_typ_v7 : 0 #Use Version 7 style contour flags/processing? strtool_v7 : 2 #Use Version 7+ toolname?tlchng_aft : 2 #Delay call to toolchange until move linecant_tlchng : 1 #Ignore cantext entry on move with tlchng_aft newglobal : 1 #Error checking for global variables getnextop : 0 #Build the next variable table3）General Output Settings(常规后处理设定).此部分可视情况更改,以适合机台或个⼈使⽤.以下截取的是9.0版的⼀些常规设定.冒号前⾯的是变量,冒号后⾯的是设定值,#号后⾯是注解(⼀般是说明0代表什么,1代表什么,2代表什么,yes或no应该不⽤翻译了吧?!)英⽂后⾯的中⽂注解是我加进去的,翻译的不是很详细,但相信⼤家能看懂.没有翻译的就表⽰我根本不会或此设定不常⽤....嘿嘿...sub_level : 1 #Enable automatic subprogram support(启⽤⾃动⽀持⼦程式)breakarcs : 2 #Break arcs, 0 = no, 1 = quadrants, 2 = 180deg. max arcs(打断圆弧⽅式)arcoutput : 1 #0 = IJK, 1 = R no sign, 2 = R signed neg. over180(转出圆弧⽅式)arctype : 2 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St, 4=unsigned inc. do_full_arc : 0 #Allow full circle output? 0=no, 1=no (是否转成整圆⽅式)helix_arc : 0 #Support helix arc output, 0=no, 1=all planes,2=XY plane only(是否转成螺旋弧)arccheck : 1 #Check for small arcs, convert to linear(是否检测⼩圆弧并将其转成线)atol : .01 #Angularity tolerance for arccheck = 2(圆弧⾓度公差) ltol : .002 #Length tolerance for arccheck = 1(圆弧长度公差) vtol : .1 #System tolerance(系统公差)maxfeedpm : 500 #Limit for feed in inch/min(最⼤进给-英制)ltol_m : .05 #Length tolerance for arccheck = 1, metric(圆弧长度公差-公制)vtol_m : .0025 #System tolerance, metric(系统公差-公制) maxfeedpm_m : 10000 #Limit for feed in mm/min(最⼤进给-公制) force_wcs : no #Force WCS output at every toolchange?(换⼑时是否转出WCS坐标)spaces : 0 #Number of spaces to add between fields(两⾏之间是否加⼊空格)omitseq : yes #Omit sequence numbers?(是否省略序列号) seqmax : 9999 #Max. sequence number(最⼤序列号) stagetool : 0 #0 = Do not pre-stage tools, 1 = Stage tools(是否沿⽤⼑具)use_gear : 0 #Output gear selection code, 0=no, 1=no (是否转成齿轮代码)max_speed : 10000 #Maximum spindle speed(最⼤转速)min_speed : 50 #Minimum spindle speed(最⼩转速)nobrk : no #Omit breakup of x, y & z rapid movesprogname : 0 #Use uppercase for program name (sprogname)(程式名称是否使⽤⼤写)4）中间还有⼀些例如:Common User-defined(指令设定),Format statements(格式报告),definitions for NC output(NC代码限定),Error messages(出错信息),Toolchange / NC output Variable Formats(⼑具变量)等基本上都是系统固定格式,不需要更改.在此就不再详述.当然,我也不建议你更改这些项⽬,如果你改错的话,系统很可能不执⾏或机台报警......5) Start of File and Toolchange Setup(⽂本内容和换⼑设定).此部分内容很重要,很多使⽤者都从这⾥着⼿把程式改成⾃⼰需要的格式.以下截取的是9.0版的部分内容,其中有些是我根据⾃⼰需要更改的,中⽂是我加的注解.引号内是可以更改的内容. "%", e(程式开头的百分号)*progno, e(程式号码)comment(注解,可有可⽆,如不需要则删除此句)"(PROGRAM NAME - ", sprogname, ")", e(程式名称,可有可⽆) "(", *tnote, *toffnote, *tlngnote, *tldia, ")", e(⼑具直径及补正参数显⽰,如不需要则把此整句删除)"(DATE=DD-MM-YY - ", date, " TIME=HH:MM - ", time, ")", e(程式⽇期显⽰,可有可⽆)pbld, n, *"/M99", e (我⾃⼰加的⼀句,如不需要则整句删除,⽽不是只删除引号内的内容)pbld, n, *"G90", "G92","X0.Y0.Z10.", e(定义加⼯原点,也可以改为G54坐标)sav_absinc = absinc (绝对坐标系)......(中间省略的部分是系统根据⼑路⾃动转出的程式,⼀般不必改) ......MasterCAM9后处理的修改[⽇期：2009-08-18] 来源：数富作者：数富⼯程师[字体：⼤中⼩]MasterCAM9后处理的修改：MasterCAM系统缺省的后处理⽂件为MPFAN.PST，适⽤于FANUC（发那科）数控代码的控制器。

M a s t e r C A M9后处理的修改MasterCAM9后处理的修改MasterCAM系统缺省的后处理文件为MPFAN.PST，适用于FANUC（发那科）数控代码的控制器。

其它类型的控制器需选择对应的后处理文件。

由于实际使用需要，用缺省的后处理文件时，输出的NC文件不能直接用于加工。

原因是：以下内容需要回复才能看到⑴进行模具加工时，需从G54～G59的工件坐标系指令中指定一个，最常用的是G54。

部分控制器使用G92指令确定工件坐标系。

对刀时需定义工件坐标原点，原点的机械坐标值保存在CNC控制器的G54～G59指令参数中。

CNC 控制器执行G54～G59指令时，调出相应的参数用于工件加工。

采用系统缺省的后处理文件时，相关参数设置正确的情况下可输出G55～G59指令，但无法实现G54指令的自动输出。

⑵FANUC.PST后处理文件针对的是4轴加工中心，而目前使用量最大的是3轴加工中心，多出了第4轴数据“A0.”。

⑶不带刀库的数控铣使用时要去掉刀具号、换刀指令、回参考点动作。

⑷部分控制器不接受NC文件中的注释行。

⑸删除行号使NC文件进一步缩小。

⑹调整下刀点坐标值位置，以便于在断刀时对NC文件进行修改。

⑺普通及啄式钻孔的循环指令在缺省后处理文件中不能输出。

使用循环指令时可大幅提高计算速度，缩小NC文件长度。

如果要实现以上全部要求，需对NC文件进行大量重复修改，易于出现差错，效率低下，因此必须对PST（后处理）文件进行修改。

修改方法如下：1、增加G54指令（方法一）：采用其他后处理文件（如MP_EZ.PST）可正常输出G54指令。

由于FANUC.PST后处理文件广泛采用，这里仍以此文件为例进行所有修改。

其他后处理文件内容有所不同，修改时根据实际情况调整。

用MC9自带的编辑软件（路径：C:\Mcam9\Common\Editors\Pfe\PFE32.EXE）打开FANUC.PST文件（路径：C:\Mcam9\Mill\Posts\ MPFAN.PST）单击【edit】→【find】按钮，系统弹出查找对话框，输入“G49”。

MasterCAM 软件在数控加工和模具加工的应用上非常广泛，但是因为每次都要对产生的后置处理代码进行局部的修改和优化，给生产加工降低了效率，能不能使编好的刀路轨迹直接产生适合于不同数控机床系统的程序代码呢?那么我们就需要修改和优化后置处理文件了，本文就围绕MasterCAM X3 版的软件来展开说明。

Mastercam 是一套应用广泛的CAD/CAM/CAE软件包，它采用图形交互式自动编程方法实现NC 程序的编制。

交互式编程是一种人机对话的编程方法，编程人员根据屏幕提示的内容，反复与计算机对话，选择菜单目录或回答计算机的提问，直至将所有问题回答完毕，系统即可自动生成NC程序。

NC程序的自动产生是受软件的后置处理功能控制的，不同的加工模块(如车削、铣削和线切割等) 和不同的数控系统对应不同的后处理文件。

软件当前使用哪一个后处理文件，是在软件安装时设定的，而在具体应用软件进行编程之前，一般还需对当前的后处理文件进行必要的修改和优化，以使其符合系统要求和使用者的编程习惯。

有些用户在使用软件时，由于不了解情况，没有对后处理文件进行修改，导致生成的NC程序中某些固定的地方经常出现一些多余的内容，或者总是漏掉某些词句。

解决这类问题，一般都需要在将程序传入数控机床之前，对程序进行手工修改，如果没有全部更正，则可能造成事故。

例如，在数控编程中可以去掉程序行号，以控制程序文件大小，便于文件的快速上传。

又如，更改某些不同系统的不同程序代码，或限定主轴和进给速度的最大与最小极限速度。

再如，确定立式和卧式机床型号等。

本文介绍了Mastercam 后处理文件的内容以及修改和设置的方法，供有关人员参考。

一、启动Mastercam 软件的修改文件以铣削为例，在安装的MaterCAM根目录下，采用记事本打开MPFAN.pst 文件(位置为“D:\mcamx\mill\Posts\MPFAN. pst”)。

图1所示即为该文件。

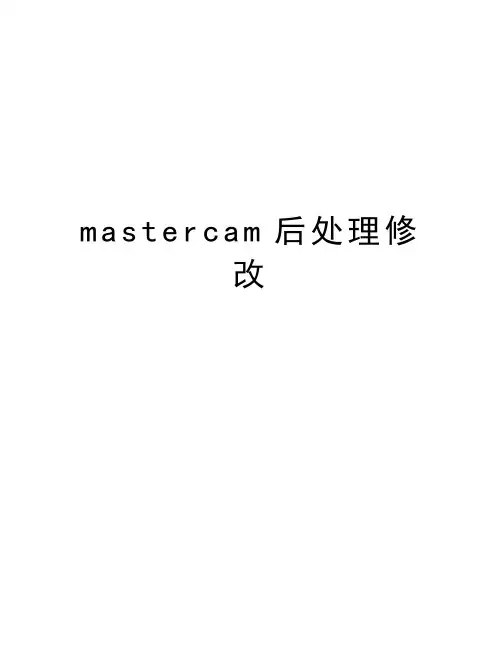

m a s t e r c a m后处理修改MasterCAM后处理修改特殊技巧一.1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外：输出字母的大小写修改方式不知如何更改。

注：若要修改下述相应功能则直接查找红色下划线语句即可。

①、 MasterCAM后处理输出文件格式设置sextnc MIN #NC Program Extension for Okuma上述语句表示输出格式为MIN格式。

若没有可以新建。

“.Trun”格式表示车床专用。

需要的格式修改MIN即可，如MPF，NC，H，TXT等这样就不必每次为输出什么样的格式费神了。

我就经常用MPF和NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。

②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0”表示输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”。

“arctype”控制输出圆弧类型，若为“1”则表示由圆心确定；若为“2”则表示由起点（Start）指向圆心（Center），2=St-Ctr；若为“3”表示由圆心指向起点，3=Ctr-St；若为“4”表示非增量。

arcoutput : 0 #0 = IJK, 1 = R no sign, 2 = R signed neg. over 180arctype : 1 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St ,4=unsigned inc.③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号，不输出，若设置值为“No”则不忽略即输出序列号。

④、“Spaces”控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出，若设置值为“1”表示输出空格即在每个“X,Y,R,F”等控制语句前加一空格。

⑤、若要查找每一条输出语句的作用及位置则在输出语句后加上标语句即可。

一般输出语句的格式为：pbld, n, "M6", e(其中pbld为输出开头，n为序列号，“”引号内为直接输出字符，e为结束语句。
