第四章结构试验设计

则按构造要求配置箍筋，否则，按计算配置腹筋
计算剪力值的确定
《公路桥规》规定：取离支点中心线梁高一半处的剪力 设计值 V ；其中不少于60%由混凝土和箍筋共同承担； 不超过40%由弯起钢筋（按45º弯起）承担，并且用水平 线将剪力设计值包络图分割；
箍筋设计 假设箍筋直径和种类，箍筋间距为
箍筋可减小斜裂缝宽度，从而提高斜截面上的骨料咬力。
箍筋限制了纵向钢筋的竖向位移，阻止混凝土沿纵向 钢筋的撕裂，提高了纵向钢筋的销栓作用。
可见，箍筋对提高斜截面受剪承载力的作用是多方面的和 综合性的。
2、剪力传递机理（见下图）——桁架－拱模型：
拱I： 相当于上弦压杆 拱Ⅱ、拱Ⅲ： 相当于受压腹杆
否
是否通过 是
计算结束
§4.3 受弯构件的斜截面抗剪承载力
计算依据：以剪压破坏为基础 一般是采用限制截面最小尺寸防止发生斜压破坏； 限制箍筋最大间距和最小配箍率防止发生斜拉破坏
一、基本公式及适用条件 计算图式：
基本公式：（半经验半理论）
Vu Vc Vsv Vsb Vcs Vsb
抗剪能力：
斜截面受剪承载力主要取决于构件截面尺寸和混凝土抗 压强度，受剪承载力比剪压破坏高。
破坏性质：属脆性破坏
除上述三种主要破坏形态外，有时还可能发生局部挤压 或纵向钢筋锚固等破坏。
四、有腹筋简支梁斜裂缝出现后的受力状态
无腹筋梁斜截面受剪承载力很低，且破坏时呈脆性。 故《公桥规》规定，一般的梁内都需设置腹筋。配置腹筋是 提高梁斜截面受剪承载力的有效方法。在配置腹筋时，一般 首先配置一定数量的箍筋，当箍筋用量较大时，则可同时配 置弯起钢筋。
V fcbh00
0. 0. 0. 0. 0.1

o1o2 = dx = ρdθ
)dθ −ρdθ = ydθ
ab的线应变: ab的线应变 的线应变:
∆S ydθ y ε= = = dx ρdθ ρ
§4-2 弯曲时的正应力
• 物理方面 弹性) 物理方面(弹性 弹性
σ = Eε =
Ey
ρ
静力平衡关系 (合力矩定理、合力定理 合力矩定理、 合力矩定理 合力定理)
§4-2 弯曲时的正应力
正应力公式的使用条件及推广
正应力公式只能用于发生平面弯曲的梁; 正应力公式只能用于发生平面弯曲的梁 材料处于线弹性范围内; 材料处于线弹性范围内 对于具有一个纵向对称面的梁均适用; 对于具有一个纵向对称面的梁均适用 可推广应用于横力弯曲时梁的正应力计算. 可推广应用于横力弯曲时梁的正应力计算
工程构件，大多数情形下，内力并非均匀分布，集度的定 义不仅准确而且重要，因为“破坏”或“失效”往往从内力集 度最大处开始。 2. 应力的表示： 应力的表示： ①平均应力： 平均应力： ∆P M ∆A
ΔP pM = ΔA
②应力： 应力：
p = lim
∆A → 0
∆ P dP = ∆ A dA
③应力分解为： 应力分解为： 垂直于截面的应力称为“正应力” 垂直于截面的应力称为“正应力” (Normal Stress)； )
提高梁弯曲强度的措施 采用合理截面形状
原则：当面积 一定时 一定时,尽可能 原则：当面积A一定时 尽可能 增大截面的高度,并将较多的材 增大截面的高度 并将较多的材 料布置在远离中性轴的地方,以 料布置在远离中性轴的地方 以 得到较大的抗弯截面模量。 得到较大的抗弯截面模量。
Mmax ≤ Wz ⋅[σ ]
q=3.6kN/m 矩形(b×h=0.12m×0.18m）截面木梁 A L=3m

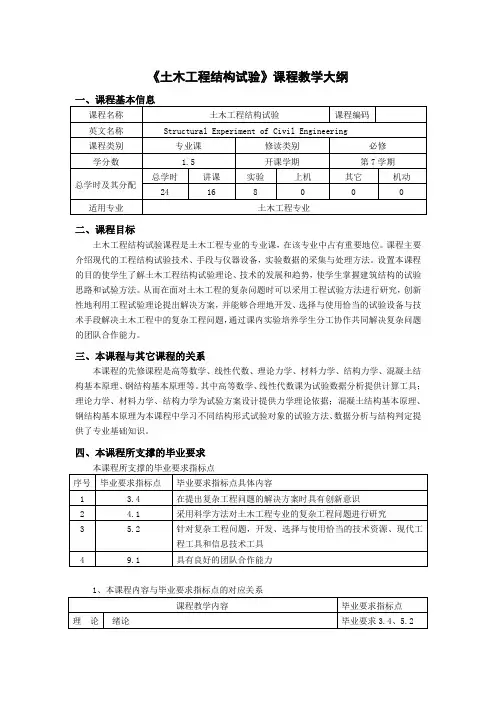

《土木工程结构试验》课程教学大纲二、课程目标土木工程结构试验课程是土木工程专业的专业课，在该专业中占有重要地位。

课程主要介绍现代的工程结构试验技术、手段与仪器设备，实验数据的采集与处理方法。

设置本课程的目的使学生了解土木工程结构试验理论、技术的发展和趋势，使学生掌握建筑结构的试验思路和试验方法。

从而在面对土木工程的复杂问题时可以采用工程试验方法进行研究，创新性地利用工程试验理论提出解决方案，并能够合理地开发、选择与使用恰当的试验设备与技术手段解决土木工程中的复杂工程问题，通过课内实验培养学生分工协作共同解决复杂问题的团队合作能力。

三、本课程与其它课程的关系本课程的先修课程是高等数学、线性代数、理论力学、材料力学、结构力学、混凝土结构基本原理、钢结构基本原理等。

其中高等数学、线性代数课为试验数据分析提供计算工具；理论力学、材料力学、结构力学为试验方案设计提供力学理论依据；混凝土结构基本原理、钢结构基本原理为本课程中学习不同结构形式试验对象的试验方法、数据分析与结构判定提供了专业基础知识。

四、本课程所支撑的毕业要求五、教学内容、重点、教学进度、学时分配（一）绪论（2学时）1、主要内容（1）工程结构理论与工程结构试验的关系（2）工程结构试验与电算的关系（3）工程结构结构试验的任务（4）工程结构结构试验分类（5）工程结构试验的一般过程（6）土木工程结构试验的最新进展（7）工程结构结构试验课程的特点2、重点（1）工程结构结构试验的任务（2）工程结构结构试验分类3、教学要求要求学生了解工程结构理论与工程结构试验的关系，工程结构试验与电算的关系，工程结构试验的一般过程，土木工程结构试验的最新进展，工程结构结构试验课程的特点；理解工程结构结构试验的任务，工程结构结构试验分类。

（二）工程结构试验设计（2学时）1、主要内容（1）结构试件设计（2）结构试验荷载设计（3）结构试验观测设计（4）试验大纲与试验报告2、重点（1）结构试验荷载设计（2）试验大纲与试验报告试件设计、试件的形状、尺寸，数量（2）正位、卧位、反位试验，荷载图式。

第四章小结1、斜截面强度计算是钢筋混凝土结构的一个重要问题.设计受弯构件时，必须同时解决正截面强度和斜截面强度的计算与构造问题。

2、梁沿斜截面破坏的主要形态有斜压、剪压和斜拉三种.影响斜截面抗剪强度的主要因素有:剪跨比、混凝土强度、纵向受拉钢筋配筋率和箍筋数量及强度等.3、斜截面抗剪强度的计算公式是以剪压破坏为基础建立的。

对于斜压和斜拉破坏,一般采用截面限制条件和构造措施予以避免。

斜截面抗剪强度的计算图式、基本计算公式和适用条件，斜截面抗剪设计和复核的方法及步骤。

4、斜截面强度有两个方面：一是斜截面抗剪强度，通过计算配置箍筋或配置箍筋和弯起钢筋来保证，一是斜截面抗弯强度，通过采用一定的构造措施来保证。

第四章 受弯构件斜截面承载力计算一、填空题：1、在钢筋混凝土受弯构件中，（ ) 和 ( ）称为腹筋或剪力钢筋。

2、影响受弯构件斜截面抗剪力的主要因素（ ） 、（ ） 、（ ）和（ ）。

3、受弯构件斜截面破坏的主要形态（ )、（ ） 和（ )。

桥规抗剪承载力公式是以（ )破坏形态的受力特征为基础建立的。

4、梁中箍筋的配箍率公式：（ ）。

5、纵筋的配筋率越大,受剪承载力越高，这是由于（ )和（ ）。

6、梁式结构受拉主钢筋应有不少于( ）根并不少于（ )的受拉主钢筋通过支点。

7、支座中心向跨径方向长度在一倍梁高范围内,箍筋间距应不大于（ ）.8、控制最小配箍率的目的（ ），限制截面最小尺寸的目的（ ）。

9、影响有腹筋梁斜截面抗剪能力的主要因素有：（ ）、 （ ） 、 （ )、( ) 。

10、钢筋混凝土梁沿斜截面的主要破坏形态有斜压破坏、斜拉破坏和剪压破坏等。

在设计时，对于斜压和斜拉破坏,一般是采用（ ) 和 （ ） 予以避免，对于常见的剪压破坏形态，梁的斜截面抗剪能力变化幅度较大，故必须进行斜截面抗剪承载力的计算。

《公路桥规》规定，对于配有腹筋的钢筋混凝土梁斜截面抗剪承载力的计算采用下属半经验半理论的公式:ssb sd sv sv k cu u d A f f f p bh V V θραααγsin )1075.0()6.02()1045.0(3,033210∑⨯++⨯=≤--11、对于已经设计好的等高度钢筋混凝土简支梁进行全梁承载能力校核，就是进一步检查梁沿长度上的截面的（ ）、 ( ）和 ( 是否满足要求。
