阀门控制箱

长西引水渠改造一期工程机电设备操控培训资料汇编
深圳市广汇源水利建筑工程有限公司
二O一四年十二月
目录
第一章、工程概况 (1)
第二章、输水管道总体操作流程 (1)
第三章、设备就地控制箱使用说明 (1)
第四章、机电设备就地控制操作规程 (5)
第一节蝶阀电动操作流程 (5)
第二节排泥阀电动/手动操作流程 (6)
第三节排气阀电动/手动操作流程 (7)
第四节流量计操作流程 (8)
第五节动力配电箱总开关图 (8)
第五章、计算机远程自动化监控系统 (8)
第一节系统（软件）简介 (8)
第二节用户管理 (9)
第三节系统界面说明 (13)
第四节设备远程操控指南 (15)
第五节历史数据 (18)
第六节报警记录 (20)
第七节注意事项 (21)
第六章、电动阀门的注意事项和日常保养 (22)
附件一、设备出厂说明书 (24)
附件二、设备布置总平面图 (24)。

进入10万级无尘车间须知一、无尘室须知1. 进入无尘室前，必须知会管理人，并通过基本训练。

2. 进入无尘室严禁吸烟，吃(饮)食，外来杂物(如报章，杂志，铅笔...等)不可携入，并严禁嘻闹奔跑及团聚谈天。

3. 进入无尘室前，需在规定之处所脱鞋，将鞋置于鞋柜内，外衣置于衣柜内，私人物品置于私人柜内，柜内不可放置食物。

4. 进入无尘室须先在更衣室，将口罩，无尘帽，无尘衣以及鞋套按规定依程序穿戴整齐，再经空气洗尘室洗尘，并踩踏除尘地毯(洗尘室地板上)方得进入。

5. 戴口罩时，应将口罩戴在鼻子之上，以将口鼻孔盖住为原则，以免呼吸时污染芯片。

6. 穿著无尘衣，无尘帽前应先整理服装以及头发，以免着上无尘衣后，不得整理又感不适。

7. 整肃仪容后，先戴无尘帽，无尘帽的穿戴原则系:(1)头发必须完全覆盖在帽内，不得外露。

(2)无尘帽之下摆要平散于两肩之上，穿上工作衣后，方不致下摆脱出，裸露肩颈部。

8. 无尘帽戴妥后，再着无尘衣，无尘衣应尺吋合宜，才不致有裤管或衣袖太短而裸露皮肤之虞，穿衣时应注意帽之下摆应保平整之状态，无尘衣不可反穿。

9. 穿著无尘衣后，才着鞋套，拉上鞋套并将鞋套整平，确实盖在裤管之上。

10. 戴手套时应避免以光手碰触手套之手掌及指尖处(防止钠离子污染)，戴上手套后，应将手套之手腕置于衣袖内，以隔绝污染源。

11. 无尘衣着妥后，经洗尘，并踩踏除尘毯，方得进入无尘室。

12. 不论进入或离开无尘室，须按规定在更衣室脱无尘衣，不可在其它区域为之，尤不可在无尘室内边走边脱。

13. 无尘衣，鞋套等，应定期清洗，有破损，脱线时，应即换新。

14. 脱下无尘衣时，其顺序与穿著时相反。

15. 脱下之无尘衣应吊好，并放于更衣室内上层柜子中;鞋套应放置于吊好的无尘衣下方。

16. 更衣室内小柜中，除了放置无尘衣等规定物品外，不得放置其它物品。

17. 除规定纸张及物品外，其它物品一概不得携入无尘室。

18. 无尘衣等不得携出无尘室，用毕放置于规定处所。

气力输灰系统操作规程1.气力输灰系统操作1)冷态联调A)冷态联调目冷态联调目是模仿输送系统实际工况, 进行自动运营, 检查自动控制系统接线及动作精确、可靠性；检查参加控制表记精确、可靠性；并初步设定各控制参数（此参数在热态调试时依照工况修改）。

B)冷联调前输灰控制系统参数设定系统总压报警: 0.30Mpa(可调)堵管报警: 0.15MPa(可调)仓泵关泵压力: 0.03MPa(可调)进料时间 : 5分钟(自动调节, 时间限制可人为设定)输送时间： 15分钟(自动调节, 时间限制可人为设定)吹扫时间 : 60秒(可调)C) 联动调试启动集中控制系统, 启动计算机监控系统。

a)检查气源, 保证总压不低于系统总压设定值（即系统未浮现总压报警）。

b)检查电源系统, 保证通讯正常。

c)保证灰库容许输灰进行。

d)保证未有其他不容许输送外在条件。

e)将输灰就地操作箱上系统开关置于自动, 启动输灰自动控制系统, 观测仓泵能否自动运营, 观测各个阀门动作顺序与否对的, 观测吹扫时能否压力降到设定下限点。

如不能降到下限点, 则调小仓泵进气管路上进气流量调节阀, 调小诱导气流量调节阀, 使之能达到设定下限控制点。

通过参数设定, 人为制造堵管及欠压状况, 观测系统报警检测系统与否能正常运作。

f)上位机监控观测上位机图形信号及数据传送与否与实际一致, 检查上位机对PLC操作, 与否有效。

各项检查, 如有不对之处, 进行编程修改g) 冷态持续性联动实验冷态调试结束后, 如时间容许, 系统进行2-3天冷态自动持续运营, 进一步检查系统可靠性及潜在缺陷。

2)气力输送系统热调试热态联调前先导工作:打开电除尘器人孔门, 检查灰斗中有否异物, 如有则清除。

以上工作完毕后, 准备进行热态调试。

热态调试务必在锅炉进入正常运营后进行, 在此之前, 将各组仓泵进料时间设定为1分钟, 设短进料时间是为了每次输送泵内灰量较少, 由于点火时油烟灰流动性差, 输送阻力较大, 容易堵管。

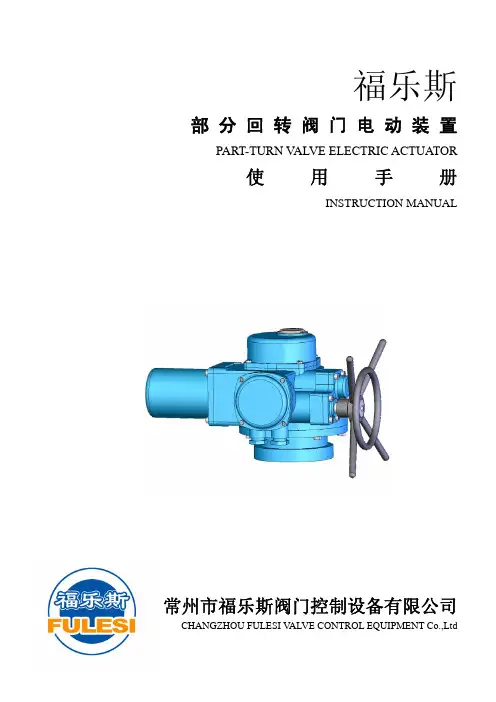

福乐斯部分回转阀门电动装置PART-TURN V ALVE ELECTRIC ACTUATOR使用手册INSTRUCTION MANUAL常州市福乐斯阀门控制设备有限公司CHANGZHOU FULESI V ALVE CONTROL EQUIPMENT Co.,Ltd1.概述部分回转阀门电动装置，统称为Q型电装。

是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。

本系列电动装置可远距离控制，也可现场操作。

广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

部分回转电动装置按结构型式分为Q型和DQ型。

Q型为一体式结构，DQ型为叠加式结构（多回转电动装置+二级减速机构）。

按防护类型又可分为户外型和防爆型。

按控制方式又可分为常规型、整体型和整体调节型。

2.型号表示方法A表示带现场按钮；F表示带4-20mA信号输出Z：表示整体型；T：表示整体调节型防护类型：B表示隔爆型；无代号为户外型输出转速：阿拉伯数字表示，单位r/min（转/分）额定输出转矩：阿拉伯数字表示，单位kgf·m产品型式：Q表示一体式部分回转；DQ表示叠加式部分回转型号示例：1）Q10-1B 表示一体式部分回转，输出转矩10kgf·m（100 N·m），输出转速1 r/min，隔爆型。

2）Q250-0.5T表示一体式部分回转，输出转矩250 kgf·m（2500 N·m），输出转速0.5 r/min，户外整体调节型。
