气动阀门执行器的控制方式及工作原理

气动执行机构工作原理
气动执行机构工作原理是基于气动原理和控制技术的一种机电传动装置。

它通过控制压缩空气的流动方式，使得执行机构能够实现一定的运动或力的输出。

气动执行机构的工作原理可以简单描述为以下几个步骤：
1. 气源供气：气动执行机构的压缩空气是通过气源供应系统提供的。

气源一般包括空气压缩机、气体储气罐等。

气源供气时，通过调节阀门可以控制气源的压力大小。

2. 控制气流：控制气动执行机构的运动需要调控气流的流向和流量。

通常通过气控单元来实现，它包括气动阀门、电磁阀、气动开关等。

通过打开或关闭这些气控元件，可以改变气源的流向和流量。

3. 转换为机械运动：当气流进入气动执行机构内部时，它会作用于内部的活塞或薄膜等工作元件上。

通过气压的作用，活塞向前或向后运动，从而带动连杆、摩擦轮等机械部件实现运动。

4. 力的输出：根据不同的应用需求，气动执行机构可以输出不同的力或运动。

当气源压力足够高时，可以通过放大机构来增大力的输出。

同时，通过分别控制进气口和排气口的流量大小，也可以实现不同的速度和力的调控。

需要注意的是，气动执行机构的工作过程中，因为气源的压力和流量是通过控制元件来调控的，所以控制系统的稳定性和准
确性对其工作性能有着重要影响。

一个完善的气动执行机构应该具备控制方便、运动平稳、可靠性高等特点。

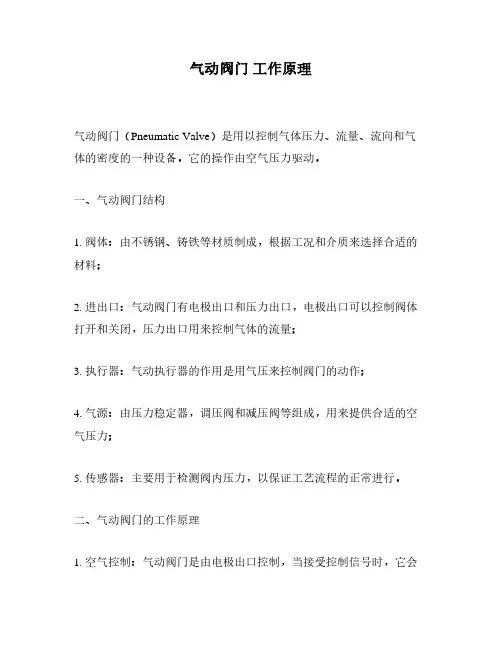

气动阀门工作原理气动阀门（Pneumatic Valve）是用以控制气体压力、流量、流向和气体的密度的一种设备。

它的操作由空气压力驱动。

一、气动阀门结构1. 阀体：由不锈钢、铸铁等材质制成，根据工况和介质来选择合适的材料；2. 进出口：气动阀门有电极出口和压力出口，电极出口可以控制阀体打开和关闭，压力出口用来控制气体的流量；3. 执行器：气动执行器的作用是用气压来控制阀门的动作；4. 气源：由压力稳定器，调压阀和减压阀等组成，用来提供合适的空气压力；5. 传感器：主要用于检测阀内压力，以保证工艺流程的正常进行。

二、气动阀门的工作原理1. 空气控制：气动阀门是由电极出口控制，当接受控制信号时，它会通过把空气压力传送到执行器，从而控制阀体的开启和关闭，从而达到控制流程效果。

2. 压力控制：当阀门打开时，气体可以穿过阀体，压力就会在出口处测量到，通过调整调压阀以达到控制出口处的压力的效果，从而控制流量和密度。

3. 流量控制：气动阀门可以按照需要选择不同的设计，以满足不同的工艺要求，来实现流量的控制。

三、应用范围1. 气动阀门可以应用于压缩空气或氮气系统中，用来控制介质的流量；2. 在精密仪器和机器上，气动阀门具有低气压，正常工作，即拧即用等优势；3. 气动阀门在工程上用作风机、制冷设备、水控部件、喷淋系统以及空调和采暖系统的控制元件；4. 在汽车中常用用气动阀门来控制气体，以改变发动机和变速器的行为；5. 气动阀门也可以用于控制其他介质，如油、气、水等。

四、工作时需注意1. 气压应保持一定的压力，以保证执行器的正常工作；2. 阀体上应有滤网、过滤网和减压阀，以保护阀门免受砂粒等物质的堵塞；3. 安装时必须确认供空气、作用介质及冷却介质的类型和温度；4. 安装时应保证阀体在工作位置的正确性，或者安装时应该考虑重力的影响；5. 气动阀门的使用寿命取决于操作系统的温度、压力以及运行时间，定期检查有助于延长阀门的使用寿命。

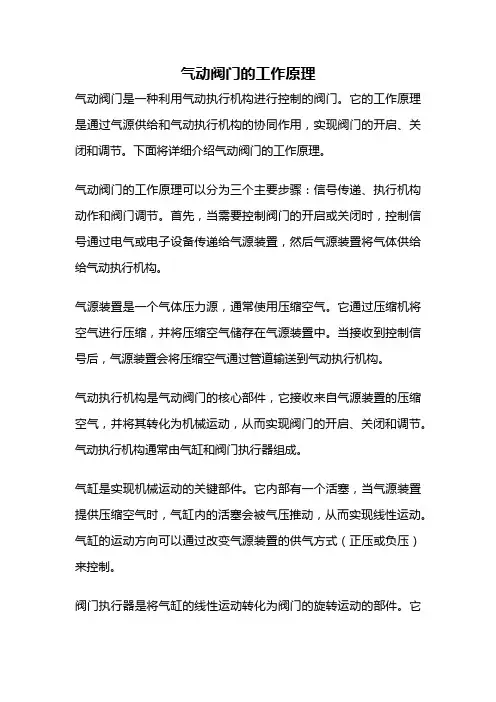

气动阀门的工作原理气动阀门是一种利用气动执行机构进行控制的阀门。

它的工作原理是通过气源供给和气动执行机构的协同作用，实现阀门的开启、关闭和调节。

下面将详细介绍气动阀门的工作原理。

气动阀门的工作原理可以分为三个主要步骤：信号传递、执行机构动作和阀门调节。

首先，当需要控制阀门的开启或关闭时，控制信号通过电气或电子设备传递给气源装置，然后气源装置将气体供给给气动执行机构。

气源装置是一个气体压力源，通常使用压缩空气。

它通过压缩机将空气进行压缩，并将压缩空气储存在气源装置中。

当接收到控制信号后，气源装置会将压缩空气通过管道输送到气动执行机构。

气动执行机构是气动阀门的核心部件，它接收来自气源装置的压缩空气，并将其转化为机械运动，从而实现阀门的开启、关闭和调节。

气动执行机构通常由气缸和阀门执行器组成。

气缸是实现机械运动的关键部件。

它内部有一个活塞，当气源装置提供压缩空气时，气缸内的活塞会被气压推动，从而实现线性运动。

气缸的运动方向可以通过改变气源装置的供气方式（正压或负压）来控制。

阀门执行器是将气缸的线性运动转化为阀门的旋转运动的部件。

它通常由一个连杆和一个转动轴组成。

当气缸内的活塞运动时，连杆会随之移动，从而带动转动轴旋转。

转动轴与阀门连接，使阀门能够实现开启、关闭或调节。

通过气动执行机构的动作，阀门实现了开启、关闭或调节。

当气缸内的活塞运动，通过连杆和转动轴的作用，使阀门的开口部分发生相应的运动。

这样，控制信号传递给气动阀门的过程就完成了。

气动阀门的工作原理是通过气源供给和气动执行机构的协同作用，实现阀门的开启、关闭和调节。

信号传递、执行机构动作和阀门调节是气动阀门工作的三个主要步骤。

气源装置提供压缩空气，气动执行机构将其转化为机械运动，最终实现阀门的控制。

通过这种工作原理，气动阀门在工业自动化控制领域中得到了广泛应用。

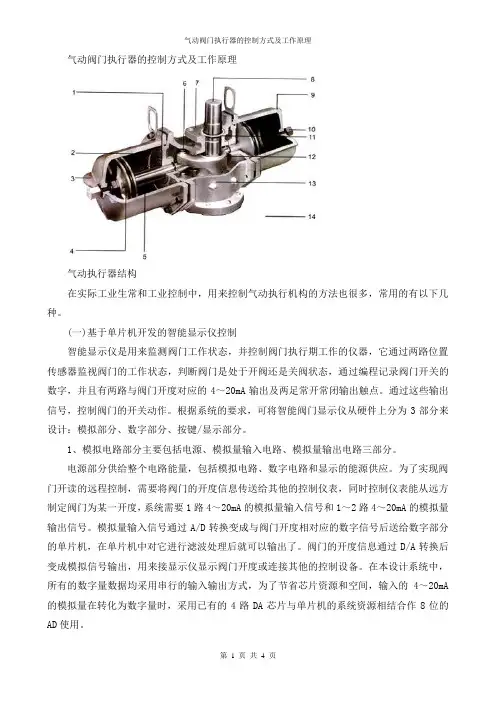

气动阀门执行器的控制方式及工作原理气动执行器结构在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。

(一)基于单片机开发的智能显示仪控制智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开阀还是关阀状态，通过编程记录阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。

通过这些输出信号，控制阀门的开关动作。

根据系统的要求，可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分。

1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。

电源部分供给整个电路能量，包括模拟电路、数字电路和显示的能源供应。

为了实现阀门开读的远程控制，需要将阀门的开度信息传送给其他的控制仪表，同时控制仪表能从远方制定阀门为某一开度，系统需要1路4～20mA的模拟量输入信号和1～2路4～20mA的模拟量输出信号。

模拟量输入信号通过A/D转换变成与阀门开度相对应的数字信号后送给数字部分的单片机，在单片机中对它进行滤波处理后就可以输出了。

阀门的开度信息通过D/A转换后变成模拟信号输出，用来接显示仪显示阀门开度或连接其他的控制设备。

在本设计系统中，所有的数字量数据均采用串行的输入输出方式，为了节省芯片资源和空间，输入的4～20mA 的模拟量在转化为数字量时，采用已有的4路DA芯片与单片机的系统资源相结合作8位的AD使用。

2、数字电路部分主要包括：单片机、掉电保护、两路监测脉冲输入信号、两路常开常闭转换触点输出。

在设计方案中选用目前普遍使用的51系列单片机AT89C4051。

AT89C4051是一款低电压、高性能的CMOS8位微控制器，它具有4K字节的可擦除、可重复编程的只读闪存。

通过在单芯片内复合一个多功能的8位CPU闪存，在性能、指令设定和引脚上与80C51和80C52完全兼容。

气动阀的工作原理
气动阀的工作原理是通过气动执行器将气动信号转换为机械运动，从而实现对流体介质的控制。

具体工作原理如下：
1. 气动信号传递：气动信号由控制系统产生，并通过气源将压缩空气送入气动执行器。

2. 转换运动：在气动执行器内部，压缩空气进入气缸，推动活塞运动。

活塞连接着阀芯，当活塞运动时，阀芯也跟随移动。

3. 阀孔控制：当阀芯移动时，它可以与阀体上的阀孔进行连通或断开操作。

连通时，阀芯与阀孔对齐，流体介质可以通过；断开时，阀芯与阀孔不对齐，流体介质无法通过。

4. 流体控制：通过控制气压信号的变化，可以控制活塞位置和阀芯与阀孔的对应关系，从而实现对流体介质的控制。

比如，若阀芯与阀孔连通，则流体可以顺利通过；若阀芯与阀孔断开，则流体无法通过。

5. 控制策略：气动阀根据实际需求，通过控制系统发送不同的气压信号，实现对阀芯位置的调节，从而达到控制流体介质的目的。

通过以上工作原理，气动阀可以在工业自动化控制及流体控制系统中起到重要的作用，广泛应用于各种流体介质的控制领域。

气动阀门执行器的工作原理嘿，朋友们！今天咱来聊聊气动阀门执行器这玩意儿的工作原理。

你说这气动阀门执行器啊，就像是一个勤劳的小工人，默默在各种管道系统里工作着。

它主要靠啥呢？靠压缩空气！就像人吃饭有力气干活一样，压缩空气就是它的“动力大餐”。

当压缩空气进入到这个小家伙的身体里，它就开始活动起来啦。

它能根据设定好的指令，要么把阀门打开，要么把阀门关上，精准得很呢！这就好像你让小狗去把球捡回来，它就能乖乖地执行你的命令一样。

想象一下，在那些工厂的大管道里，气动阀门执行器就那么稳稳地待着，随时准备听从指挥。

它可不会偷懒哦，只要有需要，它就会迅速响应。

而且它还挺耐用的，不像有些东西用着用着就出毛病了。

它的工作原理其实并不复杂，但却超级重要呢！要是没有它，那些管道里的流体不就乱套啦？就像没有交警指挥的十字路口，那还不得堵成一锅粥啊！它就像一个幕后英雄，默默地保障着一切的顺利运行。

你看，气动阀门执行器虽然看起来不怎么起眼，但在很多行业里可都是不可或缺的呢！从石油化工到食品加工，哪里都有它的身影。

它就像一个忠诚的卫士，守护着管道系统的安全和稳定。

它工作起来也挺有趣的，压缩空气一来，它就开始动啦，“噗噗”地把阀门打开或者关上。

有时候我都觉得它像个在跳机械舞的小机器人，可有意思啦！而且它还特别可靠，一般情况下都不会出啥问题，让人特别放心。

所以说啊，别小看了这小小的气动阀门执行器，它可是有着大作用呢！它就像我们生活中的那些平凡却又不可或缺的存在，虽然不引人注目，但却默默地为我们的生活和工作提供着保障。

大家说是不是很神奇呢？总之，气动阀门执行器就是这么一个厉害又有趣的东西，大家可一定要记住它哦！。

气动执行器(电动执行器)工作原理气动执行器与电动执行器都是用在阀门上的执行机构，我们很常见的电动球阀电动阀门电动蝶阀这些都是内置了电动执行器。

而气动球阀气动蝶阀气动阀门上呢？都是使用的气动执行器，所有我们能够很好的分辩阀门上使用的执行器，呵呵！下面我们就来详细的介绍动执行器(电动执行器)的工作原理。

气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。

执行机构采用全密封防水设计防护等级高。

气缸体采用进口镜面气缸，无油润滑、摩擦系数小、耐腐蚀、具有超强的耐用性及可靠性，所有传动轴承均采用边界自润滑轴承无油润滑，确保传动抽不磨损。

气动执行器在工作时，将空气由A工作孔输入，气缸内气压推动活塞向两边移动，输出轴逆时针旋转，带动阀门实现启闭操作。

压缩空气由B工作孔输入，气缸内气压推动活塞向中心靠拢，输出轴逆时针旋转，带动阀门实现启闭操作。

这就是气动执行器的工作原理，我可以看出气动执行器在工作时能够快速的使得气缸内的旋转。

下面我们对气动执行器与一个详细的介绍，在下面的介绍我们会从多角度的阐述。

气动执行器1、紧凑的双活塞齿轮齿条机构，灵活轻巧的双活塞连杆机构，角行程输出。

2、缸体材料为压铸铝合金(铝合金采用硬质阳极氧化耐磨、防腐蚀、寿命长)。

3、气源：过滤、干燥或加油润滑的洁净空气，最小压0.1 MPa，最大压力1MPa。

4、内表面的特殊处理保证最小摩擦及长久寿命。

5、采用低摩擦材料制成的滑动装置，避免了金属与金属的直接接触。

6、底面固定孔便于执行器与阀连接并使其对正，符合ISO5211/DIN3337标准。

气动执行器在工作时紧凑的双活塞齿轮齿条机构，灵活轻巧的双活塞连杆机构，角行程输出。

而缸体材料为压铸铝合金(铝合金采用硬质阳极氧化耐磨、防腐蚀、寿命长)。

气动执行器的内表面的特殊处理保证最小摩擦及长久寿命。

气动执行器供气孔符合NAMUR标准或符合NAMUR标准的转接板。

气动执行器行程调整：在0°、90°位置有±4°的可调范围。

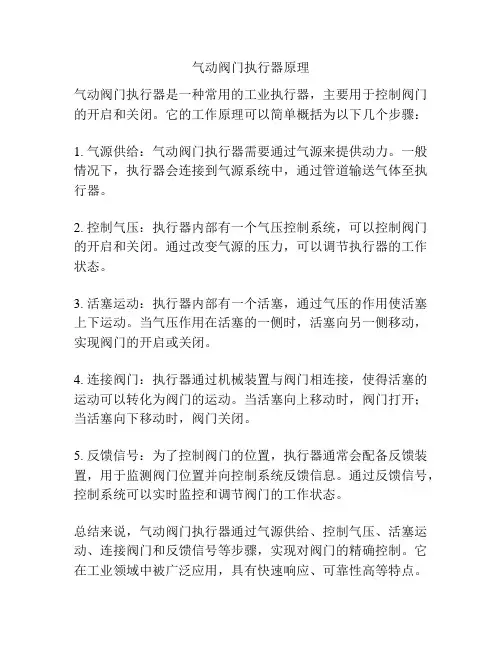

气动阀门执行器原理
气动阀门执行器是一种常用的工业执行器，主要用于控制阀门的开启和关闭。

它的工作原理可以简单概括为以下几个步骤：
1. 气源供给：气动阀门执行器需要通过气源来提供动力。

一般情况下，执行器会连接到气源系统中，通过管道输送气体至执行器。

2. 控制气压：执行器内部有一个气压控制系统，可以控制阀门的开启和关闭。

通过改变气源的压力，可以调节执行器的工作状态。

3. 活塞运动：执行器内部有一个活塞，通过气压的作用使活塞上下运动。

当气压作用在活塞的一侧时，活塞向另一侧移动，实现阀门的开启或关闭。

4. 连接阀门：执行器通过机械装置与阀门相连接，使得活塞的运动可以转化为阀门的运动。

当活塞向上移动时，阀门打开；当活塞向下移动时，阀门关闭。

5. 反馈信号：为了控制阀门的位置，执行器通常会配备反馈装置，用于监测阀门位置并向控制系统反馈信息。

通过反馈信号，控制系统可以实时监控和调节阀门的工作状态。

总结来说，气动阀门执行器通过气源供给、控制气压、活塞运动、连接阀门和反馈信号等步骤，实现对阀门的精确控制。

它在工业领域中被广泛应用，具有快速响应、可靠性高等特点。

气动执行器工作原理
气动执行器是一种利用气体推动机构来执行各种动作的机械装置。

它可以通过电气控制阀来控制气体的流动，以实现动作的控制。

气动执行器的工作原理是，当电气控制阀接受控制信号后，它会控制气体的流动，以实现所需的动作。

气体从阀门进入气动执行器，通过气缸内的活塞，把气体的压力转换成力，并通过活塞杆传递给机构，从而实现动作。

由于气动执行器可以实现电气和机械的转换，因此它可以用于实现各种复杂的动作。

例如，它可以用于控制机械臂的运动，也可以用于控制各种机械装置的运动。

此外，气动执行器还可以用于控制各种门的开启和关闭，以及各种气动设备的操作。

气动执行器的优点是它可以根据用户的特定需求设计，并可以实现复杂的运动。

它的缺点是受到气体压力的影响，机械运动时可能会有一些微小的误差，也可能会受到温度变化的影响。

总之，气动执行器是一种通过控制气体流动来实现复杂动作的机械装置，它具有设计灵活、可靠性高等特点，是工业自动化领域中得到广泛应用的机械装置。

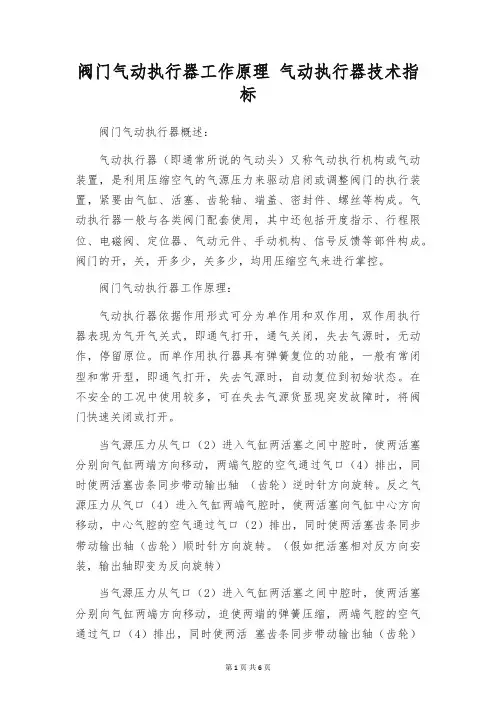

阀门气动执行器工作原理气动执行器技术指标阀门气动执行器概述：气动执行器（即通常所说的气动头）又称气动执行机构或气动装置，是利用压缩空气的气源压力来驱动启闭或调整阀门的执行装置，紧要由气缸、活塞、齿轮轴、端盖、密封件、螺丝等构成。

气动执行器一般与各类阀门配套使用，其中还包括开度指示、行程限位、电磁阀、定位器、气动元件、手动机构、信号反馈等部件构成。

阀门的开，关，开多少，关多少，均用压缩空气来进行掌控。

阀门气动执行器工作原理：气动执行器依据作用形式可分为单作用和双作用，双作用执行器表现为气开气关式，即通气打开，通气关闭，失去气源时，无动作，停留原位。

而单作用执行器具有弹簧复位的功能，一般有常闭型和常开型，即通气打开，失去气源时，自动复位到初始状态。

在不安全的工况中使用较多，可在失去气源货显现突发故障时，将阀门快速关闭或打开。

当气源压力从气口（2）进入气缸两活塞之间中腔时，使两活塞分别向气缸两端方向移动，两端气腔的空气通过气口（4）排出，同时使两活塞齿条同步带动输出轴（齿轮）逆时针方向旋转。

反之气源压力从气口（4）进入气缸两端气腔时，使两活塞向气缸中心方向移动，中心气腔的空气通过气口（2）排出，同时使两活塞齿条同步带动输出轴（齿轮）顺时针方向旋转。

（假如把活塞相对反方向安装，输出轴即变为反向旋转）当气源压力从气口（2）进入气缸两活塞之间中腔时，使两活塞分别向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口（4）排出，同时使两活塞齿条同步带动输出轴（齿轮）逆时针方向旋转。

在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中心方向移动，中心气腔的空气从气口（2）排出，同时使两活塞齿条同步带动输出轴（齿轮）顺时针方向旋转。

（假如把活塞相对反方向安装，弹簧复位时输出轴即变为反向旋转）电动执行器与气动执行器的区分电动执行器紧要应用于动力厂或核动力厂，由于在高压水系统需要一个平滑、稳定和缓慢的过程。

气动阀原理和操作介绍气动阀是一种利用气动作动机械波动产生的力来控制流体介质流动方向、流量、压力和其他参数的控制阀门。

气动阀是工业自动化系统中重要的执行元件，广泛应用于石化、电力、冶金、造纸、制药、食品、环保等领域。

气动阀的工作原理是通过空气压力作用在气动阀的执行机构上，驱动阀芯或阀板进行位移，从而改变阀门的开启度，控制流体的流动。

气动阀无需电源供给，具有快速开闭、可靠性高、操作灵活等优点。

气动阀的操作可以分为手动操作和自动操作两种形式。

手动操作是通过手动装置如手轮、手柄等来开闭阀门。

自动操作则是通过气动元件如气动开关、电磁阀等与气动阀联动，实现远程控制。

气动阀的开启与关闭通过执行机构的运动来实现。

常见的气动执行机构有薄膜式执行机构、活塞式执行机构和齿轮齿条式执行机构。

1.薄膜式执行机构：薄膜式执行机构由弹性材料制成的薄膜组成，通过压缩或膨胀实现阀芯的运动。

它具有结构简单、体积小、重量轻、响应速度快等特点。

2.活塞式执行机构：活塞式执行机构是通过气缸内的活塞与阀芯相连，通过压缩空气的作用使活塞产生运动，从而驱动阀芯的运动。

活塞式执行机构常用于对严格要求定位准确度的气动阀中。

3.齿轮齿条式执行机构：齿轮齿条式执行机构是通过齿轮与齿条的相互啮合，将旋转运动转化为直线运动，从而实现阀芯的开闭。

该机构结构稳定、运动平稳、密封性好。

气动阀的关键部件是气动驱动装置。

常见的气动驱动装置有单作用气缸、双作用气缸、气动薄膜执行器等。

1.单作用气缸：单作用气缸只有一个气腔与气动源相连，通过气源的压力使气缸的活塞运动完成单向的开启或关闭操作。

当气源的压力消失时，常采取弹簧等装置使执行机构返回原位。

2.双作用气缸：双作用气缸有两个气腔与气动源相连，分别用于控制气缸的开启和关闭。

通过气源压力的增减来实现气缸的双向运动。

3.气动薄膜执行器：气动薄膜执行器是将气压转化为弹性薄膜的形变，从而使阀芯或阀板产生相应的位移。

薄膜执行器具有结构简单、密封可靠、响应速度快等特点。

阀门气动执行器上的工作原理一、引言气动执行器是工业自动化控制系统中常用的执行机构，广泛应用于各种管道、容器和设备上。

气动执行器包括气缸、旋转执行器和阀门执行器等类型，其中阀门气动执行器是最为常见的一种。

本文将详细介绍阀门气动执行器的工作原理。

二、阀门气动执行器的组成阀门气动执行器主要由以下几个部分组成：1. 气缸：负责将压缩空气转换为机械能，推动活塞实现开关阀门；2. 阀体：安装在管道或设备上，通过旋转或升降来控制流体的通断；3. 连杆：将气缸和阀体连接起来，传递力量；4. 位置反馈装置：用于检测阀门的开闭状态，并将信号反馈给控制系统。

三、工作原理1. 初始状态当阀门处于关闭状态时，气缸处于伸出状态（即活塞向外伸出），此时连杆与阀体连接处于最低点，并且位置反馈装置也会相应地反馈信号。

2. 开启过程当控制系统发出开启指令时，气源进入气缸的A腔，推动活塞向内缩进，连杆也随之向上移动。

连杆在移动的过程中，通过与阀体连接的轴承使阀体旋转。

当阀体旋转到一定角度时，流体开始通畅地流过管道或设备。

3. 关闭过程当控制系统发出关闭指令时，气源进入气缸的B腔，推动活塞向外伸出，连杆也随之向下移动。

连杆在移动的过程中，通过与阀体连接的轴承使阀体旋转。

当阀体旋转到一定角度时，流体被完全切断。

4. 位置反馈位置反馈装置会检测阀门的开闭状态，并将信号反馈给控制系统。

控制系统可以根据反馈信号调整气源压力大小和方向来实现对阀门开闭状态的精确控制。

四、总结以上就是阀门气动执行器的工作原理。

通过控制气源压力和方向来驱动活塞实现开关阀门，并且通过位置反馈装置来检测阀门状态并进行精确控制。

在实际应用中，需要根据具体的工艺要求和管道设备的特点来选择合适的阀门气动执行器，以达到最佳的控制效果。

气动调节阀原理
气动调节阀是一种利用气动执行器控制阀门开启度的自动调节阀。

其工作原理如下：
1. 弹簧平衡：气动调节阀的执行器内装有弹簧，通过调节弹簧的紧度来实现阀门的平衡状态。

当输入的控制信号为0时，弹簧将阀门关闭，实现密封状态。

2. 控制信号：气动调节阀的执行器接收到来自控制系统的信号，通常是气压或电信号。

当控制信号改变时，执行器内的气体将发生变化，从而改变阀门的开启度。

3. 阀门开启度调节：根据控制信号的变化，执行器内的气体将推动阀门的开闭。

当控制信号增加时，执行器内的气压增加，阀门打开度逐渐增大；反之，当控制信号减小时，执行器内的气压减小，阀门打开度逐渐减小。

4. 反馈调节：气动调节阀通常配备有反馈装置，用于监测阀门的开启度，并将实际开启度反馈给控制系统。

控制系统根据实际开启度进行调节，将控制信号精确地控制在期望的范围内，以实现阀门的精确调节。

综上所述，气动调节阀通过控制信号的变化和执行器内气体的压力变化，实现阀门的开启度精确调节。

这种调节阀在工业自动化控制中广泛应用，具有调节精度高、响应速度快、可靠性高等优点。

气动阀门原理气动阀门是一种常用的工业控制装置，它通过气动力传递，控制流体流通或切断的开闭设备。

本文将详细介绍气动阀门的工作原理及其应用。

一、气动阀门的工作原理气动阀门的工作原理基于气动力学和控制原理，主要包括以下几个方面：1. 压缩空气供应气动阀门的工作基于空气的压缩和传输。

首先需要有一个压缩空气的供应系统，通常由气源和压缩机组成。

气源通过压缩机将大气中的空气压缩成压缩空气，然后通过管道输送到气动阀门。

2. 信号传递气动阀门通过接收控制信号来实现开启或关闭的动作。

通常使用一个控制器或自动化系统发送信号给气动阀门，信号可以是电气信号或电子信号。

传统的气动控制系统使用的是气动信号，即将压缩空气通过气管传递到气动阀门。

3. 气动传动一旦接收到控制信号，气动阀门需要将信号转化为气动力来实现开启或关闭操作。

这里通常采用气动活塞或气动电动执行器作为传动装置。

当气动力作用于阀门上时，阀门将改变其位置，从而实现流体的流通或切断。

4. 阀门结构和操作气动阀门的结构和操作方式各异，常见的有截止阀、调节阀、蝶阀、球阀和电磁阀等。

不同类型的气动阀门具有不同的结构特点和操作原理。

例如，截止阀通过滑动阀芯与阀座之间的密封面来控制介质流通；调节阀通过改变阀芯或阀座的相对位置，来调节流量或压力。

二、气动阀门的应用气动阀门广泛应用于工业自动化过程中，具有快速、准确、可靠的特点。

以下是一些常见的气动阀门应用场景：1. 工艺控制气动阀门可用于控制工业系统中的流体流量、压力和温度等参数。

例如，在化工生产中，气动阀门可以调节不同的介质流量，确保工艺过程的准确性和稳定性。

2. 管道切断气动阀门可以用于切断管道中的流体，以便进行维修或更换设备。

在石油和天然气行业，气动阀门被广泛应用于油气管道系统中，实现流体的切断和控制。

3. 自动化系统气动阀门是自动化控制系统的重要组成部分，可以与传感器、控制器、执行器等设备配合使用，实现工业过程的自动化控制。

气动阀门工作原理及说明气动阀门是一种利用压缩空气作为动力源的阀门，常用于工业自动化控制系统中。

其主要工作原理是通过压缩空气产生的动力，使阀门的阀芯或阀板产生位移，从而实现阀门的开关和调节。

气动阀门通常由阀门本体、气动执行器和配套的控制装置组成。

阀门本体是用于控制介质流动的部件，一般通过阀芯或阀板的开闭来实现。

气动执行器则负责将压缩空气转化为阀门的动力，常见的气动执行器有气缸型和齿轮式两种。

控制装置主要用于控制气动执行器的工作状态，通常包括阀门位置传感器、压力调节阀及电磁阀等组件。

气动阀门的工作过程主要包括如下几个步骤：1.控制信号输入：当需要控制阀门的开关或调节时，系统通过控制装置发送相应的控制信号。

2.气动执行器工作：接收到控制信号后，气动执行器开始工作。

这时，通过控制装置控制的电磁阀打开或关闭，控制压缩空气的进出。

3.压缩空气传递：当电磁阀打开时，压缩空气通过进气口进入气动执行器。

压缩空气的进入将产生气压，推动气动执行器内部的活塞或齿轮。

4.阀芯或阀板位移：气压推动活塞或齿轮的位移，进而将阀芯或阀板推动到相应的位置。

当阀芯或阀板关闭时，阀门会截断介质的流动；当阀芯或阀板打开时，阀门会允许介质的流动。

5.控制信号反馈：阀门位置传感器可以实时监测阀门的开关状态，并将信息反馈给控制装置。

控制装置可以根据反馈信息进行控制策略的调整，以实现阀门的精确控制。

使用气动阀门的主要优点是操作迅速、可靠性高、易于自动化控制和维护，因此在许多工业领域广泛应用。

同时，气动阀门还具有较大的通径范围、适应性强、耐高温等特点。

总之，气动阀门工作原理是利用压缩空气产生的动力推动阀门的阀芯或阀板，实现阀门的开关和调节。

通过控制装置的控制信号，气动执行器将压缩空气传递至阀门，从而使阀门的阀芯或阀板产生位移。

这种工作原理使得气动阀门在工业自动化控制系统中具备了许多优点和应用优势。

气动阀门执行器原理作用及分类一、执行器原理当气源压力从气口进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。

当气源压力从气口进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。

二、执行器的分类齿轮齿条式执行机构齿轮齿条式(双活塞齿条式)气动执行器，具有结构紧凑，外观优美，反应迅捷，运行稳定，使用寿命长等特点。

所有配件都采用最先进的防腐蚀处理技术，能适应各种恶劣工况。

其高低温以及各种特殊行程的执行器在各种应用领域都有良好的表现。

活塞式执行机构气动活塞执行机构使活塞在气缸中移动产生推力，显然，活塞式的输出力度远大于薄膜式。

因此，薄膜式适用于出力较小、精度较高的场合；活塞式适用于输出力较大的场合，如大口径、高压降控制或蝶阀的推动装置。

除薄膜式和活塞式之外，还有一种长行程执行机构，它的行程长，转矩大，适用于输出角位移和大力矩的场合。

气动活塞执行机构的主要部件为气缸、活塞、推杆。

气缸内活塞随气缸内两侧压差的变化而移动。

根据特性分为比例式和两位式两种。

两位式根据根据输入活塞两侧操作压力的大小，活塞从高压侧被推向低压侧。

比例式是在两位式基础上加以阀门定位器，使推杆位移和信号压力成比例关系。

薄膜式执行机构薄膜式执行机构最为常用，它可以用作一般控制阀的推动装置，组成气动薄膜式执行器。

气动薄膜式执行机构的信号压力p作用于膜片，使其变形，带动膜片上的推杆移动，使阀芯产生位移，从而改变阀的开度。

它结构简单，价格便宜，维修方便，广泛应用。

气动薄膜执行机构有正作用和反作用两种形式。

当来自控制器或阀门定位器的信号压力增大时，阀杆向下的动作的叫正作用执行机构；当信号压力增大时，阀杆向上动作的叫反作用执行机构。

正作用执行机构的信号压力是通入波纹膜片上方的薄膜气室；反作用执行机构的信号压力是通入波纹膜片下方的薄膜气室。

气动阀门执行器的控制方式气动阀门执行器是一种常用的工业自动化设备，用于控制管道中的流体介质的通断和调节。

其主要由气动执行器和阀门组成，通过控制气源信号来实现阀门的开启、关闭和调节。

在工业生产中，气动阀门执行器的控制方式有多种，包括手动控制、远程控制和自动控制等。

1.手动控制手动控制是气动阀门执行器最基本的控制方式之一、它通常通过人工操作执行器上的手动操作机构来实现阀门的开启和关闭。

手动操作机构一般由手柄（手轮）和联动机构组成，通过转动手柄来实现阀门的旋转动作，控制介质的通断。

手动控制方式适用于一些简单的工况，操作简单直观，但对于大型和高压的阀门来说，操作力度较大，效率较低。

2.远程控制远程控制是指通过远程设备（如电控柜、控制室、PLC等）传输信号，实现对气动阀门执行器的控制。

远程控制方式可以分为电动控制和气动控制两种方式。

2.1电动控制：电动控制是指通过电机驱动执行器的旋转机构，实现对阀门的开启和关闭。

通常采用的电动执行器有电动蜗杆齿轮执行器和电动活塞执行器等。

电动控制方式具有灵活性强、控制准确、自动化程度高的优势，适用于复杂的工况和大型管道。

2.2气动控制：气动控制是指通过气源信号驱动执行器的气动执行元件（如气缸），实现对阀门的控制。

通常采用的气动执行器有双作用气缸和单作用气缸等。

气动控制方式具有动力强、可靠性高、结构简单的优势，适用于一些易燃易爆、有腐蚀性的工况。

3.自动控制自动控制是指通过自动化控制系统来实现对气动阀门执行器的控制。

自动控制通常需要依靠传感器、执行器和控制器三者的联动工作来实现。

常见的自动控制方式有PID控制、开环控制和闭环控制等。

3.1PID控制：PID控制是一种常见的自动控制方式，它通过对执行器的位置信号进行采样，通过比例、积分和微分三个控制环节，来调节执行器的位置，从而实现阀门的精确控制。

PID控制方式适用于需要精确控制压力、温度等工况的场合。

3.2开环控制：开环控制是指在自动控制系统中，信号只从传感器经过执行器到阀门，没有反馈信号的控制方式。

气动阀门工作原理气动阀门是一种通过压缩空气驱动来控制流体流动的装置。

它的工作原理可以大致分为三个步骤：气动执行器的工作原理、气动阀门的工作原理和气源系统的工作原理。

第一，气动执行器的工作原理。

气动执行器一般由一个气动驱动器和一个阀门组成。

当需要控制流体流动时，控制信号通过气源系统传输到气动驱动器。

气动驱动器接收到信号后，通过将压缩空气导入或排出，从而改变阀门的开启或关闭状态。

这个过程中，气动驱动器内部的活塞或薄膜会受到压力的作用，从而作用于阀门，使其进行相应的开启或关闭动作。

第二，气动阀门的工作原理。

气动阀门通过气源系统提供的压缩空气，控制阀门的开启和关闭。

当气动执行器接收到控制信号后，将压缩空气导入阀门的控制腔体。

这时，控制腔体内部的压力会增加，使阀门的执行部件（如阀芯或阀板）受到压力作用，从而打开或关闭阀门。

通过控制气源系统提供的压力和信号，可以精确地调节阀门的开启程度，从而控制流体的流量和压力。

第三，气源系统的工作原理。

气源系统是提供压缩空气供给气动阀门的系统，它通常包括一个压缩空气源、一个气压调节装置和一个气流控制装置。

压缩空气源会将环境空气经过处理后转化为压缩空气，并提供给气动阀门。

气压调节装置可以调节压缩空气的供给压力，从而满足不同气动阀门的需要。

气流控制装置可以控制压缩空气的流量，进一步控制气动阀门的工作。

通过合理设置和调节气源系统，可以保证气动阀门的稳定工作。

综上所述，气动阀门的工作原理主要涉及气动执行器的工作、气动阀门的工作和气源系统的工作。

通过相互配合和控制，气动阀门可以实现对流体的精确控制和调节。

气动阀门执行器的控制方式常见的气动阀门执行器的控制方式包括：1.手动控制：手动控制方式是最基本的控制方式，由操作人员通过手动装置来调节阀门的开闭。

这种方式操作简单直观，但不适用于长时间的自动化控制。

2.自动控制：自动控制是指通过自动化控制系统对阀门执行器进行控制。

根据不同的控制需求，可以采用不同的控制模式，例如：开关控制、模拟控制、二位控制、调节控制等。

-开关控制是最简单的一种控制模式，通过控制信号的开关，将气动能量传递给阀门执行器，实现阀门的开闭。

开关控制一般用于只需要简单的开关动作的场合。

-模拟控制是通过模拟信号来控制阀门执行器的位置或速度。

模拟信号可以是电流信号、电压信号或压力信号等，通过调节信号的大小来控制阀门的位置或速度。

-二位控制是一种常用的控制模式，通过两个位置控制信号，分别控制阀门的开和关。

在开和关两个位置之间，阀门执行器会保持当前的状态。

二位控制适用于只有开和关两种状态的场合。

-调节控制是一种更为复杂的控制模式，可以根据系统需求来调节阀门的开度。

调节控制通常采用模拟信号进行控制，可以实现阀门的精确调节，适用于需要精密控制的场合。

3.位置反馈控制：位置反馈是指通过传感器来实时检测阀门执行器当前的位置，并将位置信息反馈给控制系统。

根据不同的位置反馈信号，可以实现闭环控制和开环控制两种方式。

-闭环控制是根据真实位置与目标位置之间的差异来调整控制信号，实现精确控制。

闭环控制通常适用于对阀门控制要求较高的场合。

-开环控制是一种基于设定值和输入信号的预设模式，不需要实时反馈阀门位置，使用较为简单，但控制精度较低。

开环控制适用于对阀门控制要求不高的场合。

4.工艺控制：工艺控制是指根据生产工艺需求来控制阀门过程，通常需要与上位调度系统或流程控制系统进行联动控制。

工艺控制可以根据生产工艺的要求进行编程，实现自动化的过程控制。

-上位调度系统在生产线或工艺过程的最高层进行控制，可以实现对阀门执行器的远程监控和控制。

阀门气动执行器上的工作原理一、介绍阀门气动执行器阀门气动执行器是一种常见的用于控制阀门的设备，广泛应用于工业领域。

它通过气动推力来操作阀门的开闭，具有结构简单、操作可靠等优点。

本文将详细讨论阀门气动执行器的工作原理。

二、阀门气动执行器的组成阀门气动执行器通常由以下几个部分组成：1.气动执行机构：气动执行机构是阀门气动执行器的核心部件，用于实现气动推力的产生和传递。

它一般由气缸和活塞组成，通过气源提供的压缩空气推动活塞运动，从而实现阀门的开闭。

气缸的结构形式有多种，常见的有活塞式气缸和薄膜式气缸。

2.位置反馈装置：位置反馈装置用于检测阀门的开闭状态并将信号反馈给控制系统。

一般情况下，位置反馈装置采用接近开关或者行程开关，通过检测活塞的位置来确定阀门的状态。

3.控制系统：控制系统用于控制阀门的开闭过程。

它通常由气源、气控阀、信号传输装置等组成。

控制系统接收位置反馈装置的信号，并根据设定的控制策略来操作气源和气控阀，从而控制阀门的开闭。

三、阀门气动执行器的工作原理阀门气动执行器的工作原理可以概括为以下几个步骤：1. 开启阀门当需要开启阀门时，控制系统会向气源发送信号，打开气源的输出通道。

气源输出的压缩空气经过管道进入气动执行机构的气缸中，推动活塞向前运动。

活塞的运动会通过连接杆传导给阀门，使阀门打开。

2. 闭合阀门当需要闭合阀门时，控制系统会向气源发送信号，关闭气源的输出通道。

气动执行机构内的气体压力释放，活塞因受到外部压力的作用而向后运动。

活塞的运动会通过连接杆传导给阀门，使阀门关闭。

3. 反馈信号在阀门的开闭过程中，位置反馈装置会不断检测活塞的位置并将信号反馈给控制系统。

控制系统通过比较反馈信号和设定值之间的差异，来判断阀门是否达到预期的开闭状态。

如果差异较大，控制系统会进一步调整气源和气控阀的工作状态，以确保阀门的开闭精度。

四、阀门气动执行器的应用场景阀门气动执行器广泛应用于各种工业领域，特别适用于以下场景：1.管道系统：阀门气动执行器可以用于控制液体或气体的流动，例如在化工厂、电力厂、石油管道等领域中的管道系统中使用。
