精讲多练MATLAB(第二版)课程

[y,t,x]=step(G得,出T系)统%G的阶跃响应数据
2. 脉冲响应 系统的脉冲响应使用 impulse 函数命令绘制，命 令格式与 step 函数相同。
3. 斜坡响应和加速度响应 斜坡响应 =阶跃响应 *1/s 加速度响应 =阶跃响应 *1/s^2
例8-10 使用step 和impulse 函数绘制系统

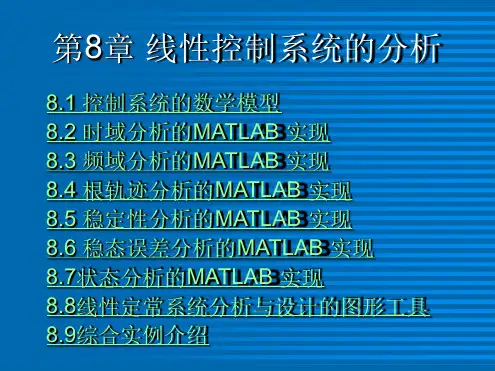

第8章 线性控制系统的分析
8.1 控制系统的数学模型 8.2 时域分析的MATLAB 实现 8.3 频域分析的MATLAB 实现 8.4 根轨迹分析的MATLAB 实现 8.5 稳定性分析的MATLAB 实现 8.6 稳态误差分析的MATLAB 实现 8.7状态分析的MATLAB 实现 8.8线性定常系统分析与设计的图形工具 8.9综合实例介绍
2. 时域分析的性能指标
在自动控制原理中，时域分析常用的系统性 能指标有超调量σp 、上升时间tr 、峰值时间tp 和过渡时间ts ，通过性能指标来分析系统暂态 性能的稳定性。
例：
>> detap=exp(-pi*zeta/sqrt(1-zeta^2))*100 %计算超调量
>> tr=(pi-acos(zeta))/(wn*sqrt(1-zeta^2)) %计算上升时间
G=zpk(z,p,k,Ts) % 由零点、极点和增益创建模型
G=zpk(z,p,k,'Property1',v1,'Porperty2',v2,…) %创建模型并设置属性
例：创建 G(s) ?
2(s ? 0.5)
(s ? 0.1 ? j)(s ? 0.1 ? j)
>> z=-0.5;
>> p=[-0.1+j -0.1-j];

进行通信系统的建模、仿真和分析。
谢谢聆听
B
C
变量与赋值
在MATLAB中，变量不需要事先声明，可以 直接赋值。变量名以字母开头，可以包含字 母、数字和下划线。
常用函数
MATLAB提供了丰富的内置函数，如sin、 cos、tan等三角函数，以及abs、sqrt等数 学函数。用户可以通过help命令查看函数的
D
使用方法。
02 矩阵运算与数组操作
错误处理
阐述try-catch错误处理机制的语法、 执行流程及应用实例。
04
函数定义与调用
函数概述
阐述函数的概念、作用及分类，包括内置函数和 自定义函数。
函数调用
深入剖析函数的调用方法，包括直接调用、间接 调用及参数传递等技巧。
ABCD
函数定义
详细讲解自定义函数的定义方法，包括函数名、 输入参数、输出参数及函数体等要素。
拟合方法
利用已知数据点构造近似函数，如最小二乘法、多项 式拟合、非线性拟合等。
插值与拟合的比较
插值函数经过所有数据点，而拟合函数则追求整体上 的近似。
数值积分与微分
01
数值积分方法
利用数值技术计算定积分的近似 值，如矩形法、梯形法、辛普森 法等。
02
数值微分方法
通过数值技术求解函数的导数或 微分，如差分法、中心差分法、 五点差分法等。
02
01
矩阵运算
加法与减法
对应元素相加或相减，要求矩阵 大小相同
乘法
使用`*`或`mtimes`函数进行矩阵 乘法，要求内维数相同
点乘与点除
使用`.*`、`./`进行对应元素相乘或 相除，要求矩阵大小相同
特征值与特征向量

2.1 信号的表示与运算
矩阵的创建与修改
•
用load函数装载矩阵
如 load sn.txt load a.mat
sn.txt a.mat为已建立的2个文件
2.1 信号的表示与运算
矩阵的创建与修改
直接修改
可用键找到所要修改的矩阵，用键移 动到要修改的矩阵元素上即可修改。 指令修改 可以用A(,)= 来修改。
plot的调用格式
2.2 matlab 绘图之二维绘图
S的标准设定值 字母 y m c r g b w k 颜色 黄色 粉红 亮蓝 大红 绿色 蓝色 白色 黑色 标点 · ○ × ＋ － ： －· (--) 线型 点线 圈线 ×线 ＋字线 实线 星形线 虚线 点划线
2.2 matlab 绘图之二维绘图 plot的特点
信号自变量t的常用2种生成方法 t=linspace(t1,t2,N);
在区间[t1,t2]s上均匀产生N个时间样点值。
t= t1:1/fs:t2
在区间[t1,t2]s上以采样率f信号的生成 例： 生成在[0,10]s上长度为30的单位阶跃信号， 并作图表示。 t=linspace(0,10,30); y=ones(1,30); Stem(t,y)
信号的生成
1
0.5
0
生成周期三角波
-0.5
sawtooth(T):对时间向量T产生周期三角波
sawtooth(T,WIDTH):WIDTH为(0,1)的偏离系数
0 0.05
-1
0.1
0.15
0.2
在(0,1.5)上生成频率 为50HZ的三角波信号,
1
0.5
采样率为10KHZ.
0
t=0:0.0001:1.5;

MATLAB编程英文影印版第二版课程设计一、设计背景MATLAB是数学计算和数据分析领域最为常用的软件之一。

它有着强大的矩阵计算、数据可视化和数学建模能力，广泛应用于科学、工程、金融等领域。

本课程设计旨在通过使用MATLAB编程来提高学生对数学和计算方法的理解和应用能力。

二、设计目标本课程设计的主要目标包括：1.了解MATLAB编程环境和基本语法；2.掌握通过MATLAB进行矩阵计算、数据可视化和数学建模；3.能够使用MATLAB解决实际问题。

三、设计内容1. MATLAB基础•MATLAB的安装和配置；•MATLAB的界面和基本操作；•常量、变量和运算；•数组和矩阵的基本操作；•控制语句和函数的定义和使用。

2. 矩阵运算•线性方程组求解；•矩阵分解和特征分解；•矩阵的求逆和伪逆；•矩阵的秩和最小二乘法。

3. 数据可视化•二维和三维图形的绘制；•数据类型和格式的管理；•柱形图、饼图和散点图的绘制；•子图和动画的实现。

4. 数学建模•常微分方程和偏微分方程的求解；•最优化和数值优化；•插值和拟合；•随机数和蒙特卡罗方法。

四、教学方法和要求1. 教学方法本课程设计采用授课和实践相结合的教学方法。

在课堂上，老师将介绍MATLAB 的基本概念和语法，同时通过案例演示和编写编程实现，帮助学生理解和掌握相关知识。

在实践环节，学生需要完成一些小型的编程项目，以检验自己的学习效果。

2. 要求•学生需要具备一定的高等数学和计算机基础知识；•学生需要认真听讲和参加课堂讨论；•学生需要完成课程作业和小型编程项目；•学生需要自主学习和探究MATLAB的相关知识。

五、课程评估方法本课程的考核方式包括课堂表现、作业打分和编程项目完成情况。

具体如下：•课堂表现占20%；•作业打分占30%；•编程项目完成情况占50%。

六、参考教材•MATLAB: A Practical Introduction to Programming and Problem Solving, Second Edition by Stormy Attaway;•MATLAB: An Introduction with Applications by Amos Gilat.七、总结本课程设计旨在通过使用MATLAB编程来提高学生对数学和计算方法的理解和应用能力。
