中德 气动执行器操作说明

EB8.1SYD型德国EBRO气动执行器的工作原理EB8.1SYD型德国EBRO气动执行器的工作原理：当压缩空气从A管咀进入德国EBRO气动执行器时，气体推动双活塞向两端(缸盖端)直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。

此时气动执行阀两端的气体随B管咀排出。

反之，当压缩空气从B官咀进入德国EBRO气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。

此时德国EBRO气动执行器中间的气体随A管咀排出。

以上为标准型的传动原理。

根据用户需求，德国EBRO气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。

单作用(弹簧复位型)德国EBRO气动执行器A管咀为进气口，B管咀为排气孔(B管咀应安装消声器)。

A管咀进气为开启阀门，断气时靠弹簧力关闭阀门。

德国EBRO气动执行器是用气压力驱动启闭或调节阀门的执行装置，又被称气动执行机构或气动装置，不过一般通俗的称之为气动头。

德国EBRO气动执行器有时还配备一定的辅助装置。

常用的有阀门定位器和手轮机构。

阀门定位器的作用是利用反馈原理来改善执行器的性能,使执行器能按控制器的控制信号,实现准确的定位。

手轮机构的作用是当控制系统因停电、停气、控制器无输出或执行机构失灵时,利用它可以直接操纵控制阀，以维持生产的正常进行。

德国EBRO气动执行器的调节机构的种类和构造大致相同，主要是执行机构不同。

因此在德国EBRO气动执行器介绍时分为执行机构和调节阀两部分。

德国EBRO气动执行器由执行机构和调节阀（调节机构）两个部分组成。

根据控制信号的大小，产生相应的推力，推动调节阀动作。

调节阀是德国EBRO气动执行器的调节部分，在执行机构推力的作用下，调节阀产生一定的位移或转角，直接调节流体的流量。

1、气动装置主要由气缸、活塞、齿轮轴、端盖、密封件、螺丝等组成；成套气动装置还应该包括开度指示、行程限位、电磁阀、定位器、气动元件、手动机构、信号反馈等部件组成。

旋转气动执行器安全操作及保养规程旋转气动执行器是一种常见的工业自动化设备，广泛应用于各种机械设备中，例如阀门、调节器、泵等。

在使用旋转气动执行器时，为确保设备的正常运行和人身安全，我们需要了解安全操作及保养规程。

安全操作1. 确认适用情况在使用旋转气动执行器前，首先需要确认该设备的适用情况。

确认设备适用范围，母材情况以及工作环境等，确保操作时的安全性与有效性。

2. 确认工艺流程和安装方式根据使用需求和工艺流程，确认旋转气动执行器的安装位置。

在安装时应注意以下几点：•确认工件与执行器之间的密封效果及连接方式。

•确认设备固定方式及支撑结构是否稳定可靠。

•确认管道或水平面的高度和安装位置。

3. 标记设备参数和控制器信息在进行操作前，需要将执行器和控制器信息等数据进行记录，例如设备型号、执行器输出扭矩、控制器压力等参数。

标记数据有助于后续的维护、保养和操作。

4. 确认操作人员确认操作人员的资质和技能，并授权其进行相关操作。

在操作旋转气动执行器时，应注意以下几点：•严格遵守工艺标准及操作规程。

•确认操作人员是否具有相关证书和技能。

•注意安全交接班，在装置重要操作时实行班长申请并由两人以上确认。

保养规程为了确保旋转气动执行器的长期正常运行，应定期进行保养。

以下是保养规程：1. 定期润滑旋转气动执行器需要定期加油润滑，以减小摩擦、降低噪音和延长使用寿命。

在使用油脂时应注意以下几点：•选择合适的润滑油脂类型及牌号，确保使用寿命和成本的平衡。

•在加油前应对设备进行检查，以免进入异物，影响设备运行。

•加油后应检查油脂是否溢出，确认执行器是否运行正常。

2. 定期清洗定期清洗旋转气动执行器的内部和外部，以确保设备处于良好的外观状态。

在进行清洗时应注意：•选择合适的清洁液体，避免使用强酸或强碱溶液。

•在清洗前切勿将水或液体流入执行器内部。

•清洗完成后应拭干设备表面，以避免锈蚀。

3. 定期检修定期检修旋转气动执行器的内部和外部，以发现设备问题并及时进行处理。

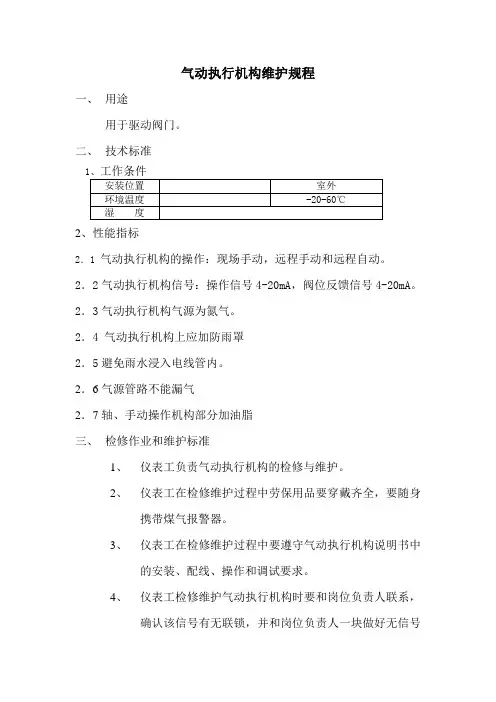

气动执行机构维护规程一、用途用于驱动阀门。

二、技术标准1、2、性能指标2．1 气动执行机构的操作：现场手动，远程手动和远程自动。

2．2气动执行机构信号：操作信号4-20mA，阀位反馈信号4-20mA。

2．3气动执行机构气源为氮气。

2．4 气动执行机构上应加防雨罩2．5避免雨水浸入电线管内。

2．6气源管路不能漏气2．7轴、手动操作机构部分加油脂三、检修作业和维护标准1、仪表工负责气动执行机构的检修与维护。

2、仪表工在检修维护过程中劳保用品要穿戴齐全，要随身携带煤气报警器。

3、仪表工在检修维护过程中要遵守气动执行机构说明书中的安装、配线、操作和调试要求。

4、仪表工检修维护气动执行机构时要和岗位负责人联系，确认该信号有无联锁，并和岗位负责人一块做好无信号或信号异常时的生产安全措施后方可进行检修维护。

5、岗位人员必须要求检修作业或维护人员填写开工作业票并由填写人和岗位负责双方签字后才能允许作业。

6、仪表工在拆装气动执行机构时要先截止并解除气源压力，操作时应选用正确的工具。

7、检修完的气动执行机构气源管路不能漏气，电缆接口要包裹，不能裸露，电缆布置整齐不零乱，并清扫作业现场，符合5S标准。

8、仪表工在调试气动执行机构时要注意防止接线间的短路而损坏气动执行机构。

9、非仪表检修维护人员严禁对该气动执行机构进行一切检修维护操作。

四、点检标准1、点检人员要每天对气动执行机构进行点检，并做相应的点检记录。

点检内容为：A、气动执行机构本体（完好、无损，各部件紧固）B、线路（无裸露、整齐、无老化）C、气源（无漏气）D、气动执行机构的使用环境（符合技术参数的要求）E、防雨情况（夏季）F、填料处有无泄漏G、定位器是否发生振荡，阀杆转动是否平稳。

H、确认动作状态中有无异常声音，控制阀及配管有无振动。

I、轴、手动操作机构部分是否缺油。

2、点检人员对每天点检出的问题要及时处理。

3、点检人员要根据每天的点检数据判定气动执行机构的检修和更换周期，以免气动执行机构突然故障而影响生产。

3271 型和 3277 型气动执行机构执行机构面积：240、350 和 700 cm²2 EB 8310-6 ZH安装与操作说明的注解安装与操作说明书就如何安全地安装和操作设备给出说明，用于操作SAMSON的相关设备。

Î为安全且恰当地使用安装与操作说明书，请认真阅读并将其留存备用。

Î如有任何疑问，欢迎致电SAMSON售后服务部门(***************************)。

设备的安装与操作说明将随货发送。

请登陆网站www.samson.de > Product documentation获取文件的最新版本，您可在[Find:]区域内输入文件号或型号查找文件。
