怎样用SAP2000进行屈曲分析

  • 格式：doc
  • 大小：36.00 KB
  • 文档页数：2
第二类的稳定分析的方法可用PUSHOVER分析，但我个人感觉它方便于结构物在地震作用下的屈曲分析。pushover分析法从意义上说是静力非线性分析方法（Nonlinear StaticProcedure)，静力非线性分析就是结构分析模型受到一个沿结构高度为某种分布形式逐渐增加的侧向力或侧向位移，直至建筑物倾覆为止，控制点一般指形心位置；目标位移为建筑物在设计地震力作用下的最大变形。而SAP和ETABS中的PUSHOVER分析基于FEMA-273和ATC-40。ATC－40为学术报告，它对PUSHOVER分析方法给出了一套完整的详细说明及示例。FEMA-273采用目标位移法，用一组修正系数，修正结构在“有效刚度”时的位移值，以估计结构非线性位移。ATC-40采用承载力谱法，先建立5％阻尼的线弹性反应谱，再用能量耗散效应降低反应谱值。
2、从非线性静力Pushover分析可得到几种类型的输出：
(1)、可绘制在指定控制点的基底剪力对位移曲线。
(2)、可以ADRS格式绘制在指定控制点的基底剪力对位移曲线，其竖轴为反应谱加速度，水平轴为反应谱位移。需求谱可在此点叠加。
(3)、对于Pushover的每一步，在逐步的基础上，可图形查看铰形成的顺序，彩色显示铰的状态。
(4)、对于Pushover的每一步，在逐步的基础上，可图形查看构件内力。
(5)、沿Pushover曲线的每一点的表格化的基底剪力对位移值，在某些铰属性的力-位移曲线特定的点处铰的数目，可在屏幕查看、打印或保存至一个文件。
(6)、能力谱的表格值（ADRS能力和需求曲线），有效周期和有效阻尼可在屏幕查看、析
分类:SAP2000
2007.4.22 15:23作者：燃烧的烟灰|评论：0|阅读：842
请问怎样用SAP2000进行屈曲分析？第一类稳定和第二类稳定怎么考虑?还有模态数根据什么确定?
答：
1、第一类稳定计算可直接选用定义/分析选项数据对话框中的BUCKING选项，并对屈曲模态数和特征值收敛容差进行选择后计算。屈曲因子大于1时，表明给定的荷载还可以增加。屈曲因子为负数时，表明荷载反向时会屈曲。第一类稳定分析SAP能做刚性框架（桁架）稳定系数，壳体的平面外和平面内失稳，实体单元构成杆件的屈曲分析。同时在做线弹性屈曲分析前，可利用P-Detal等非线性分析的结果，读入非线性分析后的刚度，再进行线弹性屈曲分析，具体操作如下：定义菜单>分析工况>选定已有的荷载名>在分析类型中选择非线性项>在其他参数中对几何非线性参数进行选择，选项有P-Delta或Delta与大变形分析等，再选择模态数，再选BUCKING工况>选择相应的运行项目即可得到屈曲系数。
3、由于前几个屈曲模式可能存在非常小的屈曲因子，程序说明书建议最少找6个振型。PJB
屈曲分析（BUCKLING），请问屈曲分析后极限荷载在什么地方能看到？
答：很简单，查一下factor值，极限值就是荷载X factor，在显示表格里.会有BUCKLING的系数.你可以查看最小倍数。yxs_li
你可以通过这个链接引用该篇文章:/viewdiary.15680701.html

合集下载

sap2000

sap2000

1 问：能够移动工具栏中的按钮么？答：当然可以——拖住工具栏的双线指示位置，可以移动到不同的位置处，或者可以完全的关闭它。

2 问：如果偶尔选错一个对象，该如何去掉它？答：简单的再次单击这个对象来去掉它，或者点击清除选择按钮…clr‟来去掉全部所选的对象。

注意到与这个按钮相邻的还有两个相关按钮，一个是…ps‟按钮来获取前一次选择；一个是‟all‟按钮来选择全部点、线、面。

3 问：右下角下拉菜单中的“Global”指的是什么？答：它指的是当前显示的坐标系。

在同一个模型中用户可以建立多个坐标系，可以是笛卡尔坐标系或者柱坐标系。

如果用户定义了多个坐标系，那么可以在SAP2000 屏幕右下角的默认为“Global”的下拉菜单中进行切换。

4 问：如何显示构件的局部坐标轴？答：点击视图>设置建筑视图选项，在对话框中勾选框架/索/钢束前面的局部坐标轴选项，可以显示红、白、蓝三个颜色的箭头，代表1,2,3 轴。

参考美国国旗的颜色来记住这个是有效的方法，红色对应１轴；白色对应２轴；蓝色对应３轴。

请注意这个视图菜单>设置建筑视图选项命令，设置局部坐标轴的显示不仅适用于框架对象，也适用于节点、壳面及连接对象。

5 问：如何改变构件的长度？答：在要改变构件的端点处点击鼠标右键，然后在弹出的点信息对话框中编辑构件端点要移动到的位置的坐标。

6 问：如何改变框架单元的截面属性？答：首先，选择框架单元，点击指定>框架/索/筋>框架截面，选择新的截面属性。

如果在左侧的截面属性菜单中没有看到需要的截面，那么可以用…Import（导入）‟下拉菜单，能够导入标准的型钢截面（Chinese.pro文件为中国型钢库文件）。

也可以选择…Add（添加）‟。

可以添加任意材料的非标准截面、截面设计器截面、变截面以及自动截面选择列表。

7 问：导入AutoCAD 生成的.dxf文件时，需要注意那些问题？答：(1)要导入的对象不能位于0层；(2)模型中最好用直线来简化模型，不能包含多义线；(3)导入时注意选择合适的单位，初始单位与导入时的单位要统一；(4)CAD 通常的操作平面为x-y平面，导入CAD平面图时，SAP中向上方向为z 方向，导入CAD 立面图时，注意将向上的方向指定为y向。

屈曲分析步骤

屈曲分析步骤

ANSYS屈曲计算步骤：
进行屈曲分析，施加自重标准值和风荷载标准值，得到屈曲结果，大于5.
1.先静力分析：
2.设置计算选项：
3.运行，进行静力分析
4. 设置屈曲分析计算选项
设置模态：20个，屈曲值得取值范围为：0-10000
显示结果，显示变形结果。

利用“by pick”得到模态屈曲值。

点击read，close。

在变形图上显示屈曲变形的趋势。

sap屈曲计算步骤：
定义荷载工况类型：BUCKLING
添加荷载：自重和风荷载。

系数为1.（上图是特殊情况需要改荷载）在施加自重荷载时，用添加，而不用替代，要不然就把钢结构原有荷载给替换掉了。

进行运行计算
看结果。

查看变形图，按照模态查看查看第一模态的结果：
若要显示其他模态可以修改振型数。

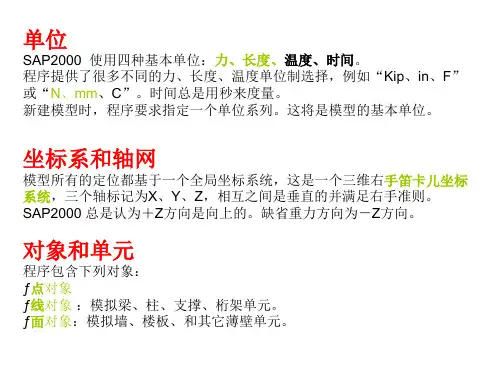

SAP2000基本介绍
