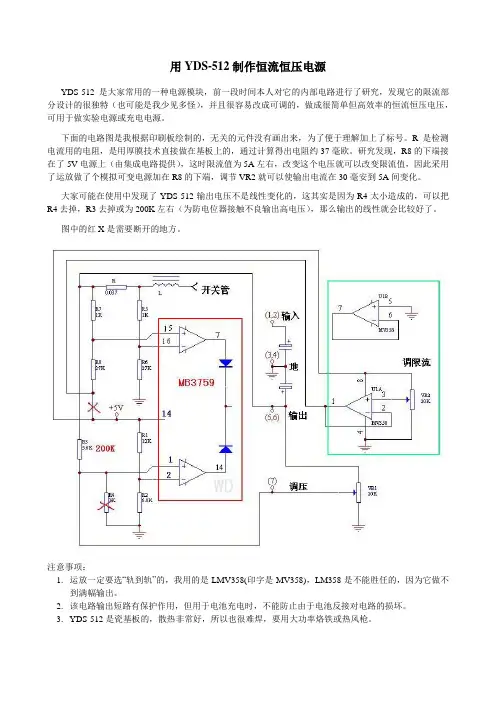

用YDS-512制作恒流恒压电源YDS-512是大家常用的一种电源模块，前一段时间本人对它的内部电路进行了研究，发现它的限流部分设计的很独特（也可能是我少见多怪），并且很容易改成可调的，做成很简单但高效率的恒流恒压电压，可用于做实验电源或充电电源。

下面的电路图是我根据印刷板绘制的，无关的元件没有画出来，为了便于理解加上了标号。

R是检测电流用的电阻，是用厚膜技术直接做在基板上的，通过计算得出电阻约37毫欧。

研究发现，R8的下端接在了5V电源上（由集成电路提供），这时限流值为5A左右，改变这个电压就可以改变限流值，因此采用了运放做了个模拟可变电源加在R8的下端，调节VR2就可以使输出电流在30毫安到5A间变化。

大家可能在使用中发现了YDS-512输出电压不是线性变化的，这其实是因为R4太小造成的，可以把R4去掉，R3去掉或为200K左右（为防电位器接触不良输出高电压），那么输出的线性就会比较好了。

图中的红X是需要断开的地方。

注意事项：1.运放一定要选“轨到轨”的，我用的是LMV358(印字是MV358)，LM358是不能胜任的，因为它做不到满幅输出。

2.该电路输出短路有保护作用，但用于电池充电时，不能防止由于电池反接对电路的损坏。

3.YDS-512是瓷基板的，散热非常好，所以也很难焊，要用大功率烙铁或热风枪。

KIC的集成电路和YDS的不同，YDS的开关管是N管的，内阻小，带自举升压电路。

据说YDS系列是工业用的；KIC是民用的，开关管是P型的。

TL594和MB3759内部电路是一样，所以KIC-125的电路和YDS-512也有很多相似之处，不同的地方是YDS-512中是用15脚和16脚来检测电流，1脚和2脚来调压，在KIC-125中正好相反。

轨到轨（rail-to-rail）：从输入来说, 其共模输入电压范围可以从负电源到正电源电压; 从输出来看, 其输出电压范围可以从负电源到正电源电压。

Rail to Rail翻译成汉语即“轨到轨”，指器件的输入输出电压范围可以达到电源电压。
