使用CAD经典问题解决

CAD绘图错误与纠正方法

CAD（计算机辅助设计）软件在现代设计和绘图领域扮演着重要的角色。然而，在使用CAD软件进行绘图时，我们常常会遇到各种各样的错误。本文将讨论一些常见的CAD绘图错误，并提供相应的纠正方法，以帮助读者更好地应对这些问题。

一、尺寸错误

绘图中最常见的错误之一是尺寸错误。当我们绘制图纸时，有时会不小心输入或测量错误的尺寸，导致绘图结果不准确。为了纠正尺寸错误，我们可以使用CAD软件的编辑功能来修改或重新输入正确的尺寸。另外，我们还可以使用CAD软件提供的校准工具来准确测量和标示尺寸，确保绘图结果的精确性。

二、图层错误

在CAD软件中，我们通常会使用图层来组织和管理绘图元素。然而，有时候我们可能会错误地将绘图元素放置在错误的图层上，导致图层混乱或绘图结果不符合预期。要纠正图层错误，我们可以使用CAD软件的图层管理功能来重新分配或调整绘图元素的图层。通过正确设置图层，我们可以更好地组织和管理绘图元素，提高绘图效率和准确性。

三、坐标错误

坐标错误是CAD绘图中常见的错误之一。当我们将绘图元素放置在错误的位置上时，可能会导致绘图结果不准确或不符合预期。要纠正坐标错误，我们可以使用CAD软件提供的移动、复制和旋转等工具来调整或重新放置绘图元素的位置。此外，使用CAD软件的捕捉功能可以帮助我们准确地放置绘图元素，避免坐标错误的发生。

四、比例错误

在绘制CAD图纸时，我们通常需要按照比例来绘制和缩放绘图元素。但有时候我们可能会错误地设置或应用比例，导致绘图结果比例失调或不符合要求。为了纠正比例错误，我们应该仔细查看绘图元素的比例设置并进行相应的调整。如果需要重新绘制整个图纸，请确保在开始时正确设置绘图比例，并且在绘制过程中保持一致，以确保绘图结果的比例准确性。

五、文件错误

在使用CAD软件进行绘图时，有时候我们可能会遇到文件错误。例如，文件可能会损坏、丢失或无法打开。为了纠正文件错误，我们可以尝试使用CAD软件提供的文件修复工具或备份文件来恢复或替换受损的文件。另外，定期进行文件备份也是一个好习惯，以便在出现文件错误时能够快速恢复数据。

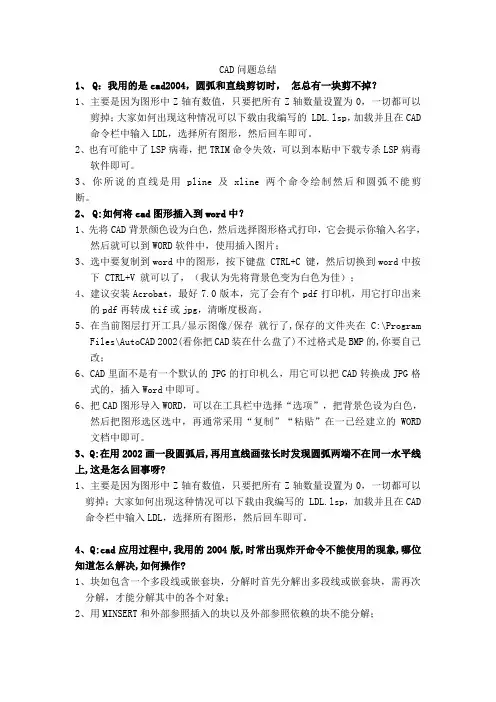

CAD问题总结

1、 Q：我用的是cad2004，圆弧和直线剪切时， 怎总有一块剪不掉？

1、主要是因为图形中Z轴有数值，只要把所有Z轴数量设置为0，一切都可以剪掉；大家如何出现这种情况可以下载由我编写的 LDL.lsp，加载并且在CAD命令栏中输入LDL，选择所有图形，然后回车即可。

2、也有可能中了LSP病毒，把TRIM命令失效，可以到本贴中下载专杀LSP病毒软件即可。

3、你所说的直线是用pline及xline两个命令绘制然后和圆弧不能剪断。

2、 Q:如何将cad图形插入到word中？

1、先将CAD背景颜色设为白色，然后选择图形格式打印，它会提示你输入名字，然后就可以到WORD软件中，使用插入图片；

3、选中要复制到word中的图形，按下键盘 CTRL+C 键，然后切换到word中按下 CTRL+V 就可以了，（我认为先将背景色变为白色为佳）；

4、建议安装Acrobat，最好7.0版本，完了会有个pdf打印机，用它打印出来的pdf再转成tif或jpg，清晰度极高。

5、在当前图层打开工具/显示图像/保存 就行了,保存的文件夹在C:\Program

Files\AutoCAD 2002(看你把CAD装在什么盘了)不过格式是BMP的,你要自己改；

6、CAD里面不是有一个默认的JPG的打印机么，用它可以把CAD转换成JPG格式的，插入Word中即可。

6、把CAD图形导入WORD，可以在工具栏中选择“选项”，把背景色设为白色，然后把图形选区选中，再通常采用“复制”“粘贴”在一已经建立的WORD文档中即可。

3、Q:在用2002画一段圆弧后,再用直线画弦长时发现圆弧两端不在同一水平线上,这是怎么回事呀?

1、主要是因为图形中Z轴有数值，只要把所有Z轴数量设置为0，一切都可以剪掉；大家如何出现这种情况可以下载由我编写的 LDL.lsp，加载并且在CAD命令栏中输入LDL，选择所有图形，然后回车即可。

工程技术　Ｃｈｉｎａ　Ｎｅｗ　Ｔｅｃｈｎｏｌ　ｏｇｉｅｓ　ａｎｄ　Ｐｒｏｄ　ｕ翻囵汤翟　豳　ｃｔｓ■嵋　ＪＪ　嵋　墨　‘砌　■盔一　正确处理使用ＣＡＤ中的常见问题　李虹桥　（哈尔滨高级技工学校，黑龙江双城１５０１０６）　摘要：９０年代以来，从事科研和应用开发ＣＡＤ的技术人员认识到，要让ＣＡＤ技术成为生产力，关键是让设计人员都用上、会用ＣＡＤ系统。　国家科委确定以“甩图板”的工程目标来实现绘图设计自动化作为推广应用ＣＡＤ技术的突破口，今天，许多地方、企业已经推广了ＣＡＤ，取得　了较好的效果，但也还存在一些问题值得探讨。　关键词：ＣＡＤ：设计　随着计算机ｌ生能成数最级的提高，其价格成倍　地下降；随着网络通讯的普及化、信息处理的智能　化、多媒体技术的实用化；ＣＡＤ技术的普及应用越　来越广泛，越来越深入，ＣＡＤ技术正向着开放、集　成、智能和标准化的方向发展。　１引起设计革命的ＣＡＤ　ＣＡＤ是目前计算机应用中最活跃的领域一股　的设计业务主要包括研究开发设想、产品基本设　计、成本估算、设计制图以及为设计而进行的辅助　工作（如产品词研、为设计而接受继续教育、参加有　关的学术会议等）　首先从占设汁时间４０％的制图人手，¨算机辅　助制图不但作为一种减轻设计者劳动的方法，而且　引出一场‘设汁革命”。ＣＡＤ使设计工作产生了如下　的变革：①使设计工作深入到前所未有的深度：②　提高图纸设计的速度和质量；③简化设计过程，训　算机与产品标准数据库连接后，所有己纳入标准的　零部件设计都可实现计算机自动给图，设计者只需　告诉｝ｔ算机所采用的标准参数就可以了：④设　ＩＪ仿　真和设计检验，利用ＣＡＤ的三维陶形功能，可在计　算机屏幕上模拟出Ｅ　产品的外形状态，在没汁　之初就对产品进行优化，在新产品试投产前，就可　以对其制造过程中的结构、加工、装配、装饰和动态　特征进行分析和检验，从而提高了产品设计的一次　成功性；⑤设计与制造的紧密结合，如前所述，ＣＡＤ　的设计数据既可用于谢ｆ仂真ＣＡＥ，也可以通过数　据传输系统与数控加工设备联结，将设汁数据直接　用于产品的加工，即ＣＡＭ、ＣＡＤ可自动完成从设计　到加工程序的转换。　２　ＣＡＤ软件迈进个陆化时代　设计和制造是制造业开发产品的主要环节，　ＣＡＤ技术推动了制造业的技术革命，他哭破了传统　方式，使人们可以不用图板、图纸就可高效地开发　产品，现在ＣＡＤ技术己经成为衡量一个国家工业　水平的重要标志。　应用领域和人群的不断增长，对ＣＡＤ软件提　出了更高的要求　各行业用户一方面迫切希望得到　最适合自己专业需求的ＣＡＤ软件，另一方面希望　以合理可承受的价格得到来自专业ＣＡＤ厂商为自　己虽身定做的专业服务。行业用户迫切希望得　Ｊ个　性化的ＣＡＤ产品和服务。　ＣＡＸＡ日前率先推出的“电子图板２０００”，标　志着ＣＡＤ软件迈人个性化时代。“ＣＡＸＡ电子图　板”充分考虑了用户的个性化需求，提供了专业而　易于使用的开发平台，使用者可以根据自己的需要　改变软件、增加功能甚至开发出全新的专业谢ｒ软　件。“ＣＡＸＡ电子图板２０００”目前己集成了机械、电　气和建筑没计模块。　３应用ＣＡＤ技术的儿个问题　网络化　网络化是当前的一个趋势，ＣＡＤ采用网络可以　实现信息共享，给设计工作带来极大的方便。这里　有必要谈的一点是ＣＡＤ软件的网络化问题。由于　ＣＡＤ的实时数据交换量极大，采用主机分时系统会　降低设计效率，最佳方案是各节点机能独立完成设　计工作，网络的作用是各节点有关资源的相互调　用。同时，由于知识产权保护的需要，ＣＡＤ软件都有　自己的加密措施（女日钥匙盘或加密狗）。因而在实施　上出现两种情况，一是仅在服务器上安装一个加密　狗，二是在各节点机分别安装加密狗。前者便于资　产管理后者可以脱离网络单机运行，各有优　。　智能化　众所周知，工程设计是一项综合性工作，是工　程师根据科学方法，凭借自身积累的经验、遵循国　家规范，按使用要求和施工条件等诸多因素，进行　分析，比较和判别　最后用图纸和文字资料表达设　计产品的过程。整个ｉ殳汁过程是—个反复的逐步求　精的过程。可是目前我国自行开发的工程ＣＡＤ软　件大多只能进行校核性设计及出施工图，不具备思　维、决策的能力。　智能化ＣＡＤ技术是一项复杂的系统工程，是　一项跨学科的重大课题．必须要有经验的工程没计　专家和计算机软件专家密切配合进行研究开发才　能较好的解决。　月前，我国智能型ＣＡＤ系统的研究刚刚开始，　还没有可供应的商品化软件。因此，在吸收国外先　进技术的基础上，加快研制高水平的智能型ＣＡＤ　软件也是我们的一项迫切任务对提高我国ＣＡＤ的　应用水平和设计手段的现代化将会起到积极的促　进作用。　要真正使产品、工程和系统的质量好、成本低、　市场竞争能力强，就需要用最好的设计、最好的加　工和最好的管理，就十分迫切需要总结国内外相关　产品、丁程和系统的设计制造经验和教训，把成功　的　十制造经验做成智能没计‘，智能制造系统去指　导新产品、新工程和新系统的设计制造，这样才能　使我们的产品、工程和系统有创新陛。　标准　标准化是企业技术工作一个很重要的部分当　应用ＣＡＤ技术时，企业技术部门首先应该对企业　己有的标准进行修订或订立新的标准，完善的ＣＡＤ　标准体系是指导我国标准化管理部门进行ＣＡＤ技　术标准化工作决策的科学依据，是开发制定ＣＡＤ　技术各相关标准的基础，也是促进ＣＡＤ技术普及　应用的约束手段，因此，在ＣＡＤ应用工程巾跟踪国　际的相关标准、研究制定符合我国国情的ＣＡＤ标　准，并切实加以执行是促进我国ＣＡＤ技术研究开　发、推广谴用能不断发展的重要保证。　对软硬件的认识　通常，ＣＡＤ软件的使用人员是专业技术人员，　他们关　Ｉ　所选择的ＣＡＤ软件能否满足ｆ　门工作的　需要，是否好用，而不大荚心软件是怎样开发出来　的，以及软件的功能是否覆盖了ＣＡＤ的所有领域，　是否反映了ＣＡＤ技术研究的最新成果等，而系统　维护人员大多是计算机专业人员，他们关心的是软　件有否二次开发语言接口，系统的开发语言是哪几　种，以及某个软件的接口怎样等等有些提出的问题　与企业的实际技术工作相脱节．因此，ＣＡＤ系统的　选型应以ＣＡＤ系统使用人员为主。　ＣＡＤ对硬件的要求比起一般文字处理、管理　系统要高—些。通常，二维绘图需要４８６以上的机　型，主频速度在１００ＭＨｚ以上，内存４Ｍ以上（建议　８　，内存大小将会影响操作速度。图形输出最好采　用喷墨绘图机，根据企业图纸幅面来配里绘图机的　大小。　ＣＡＤ软件的二次开发　所谓二次开发就是在某种墓础软件平台上（如　二维绘图软件构筑一些专业化应用功能，以提高系　统的专业针对性和使用效率．例如可以在ＣＡＸＡ电　子图板上增加一些刀具设计的计算、数据及图形　库，从而构成—个高度专业化的成形刀具ＣＡ工】系　统。　要使企业真正用好ＣＡＤ系统、使之变成现实　生产力，必须向企业提供易学易用的二次三度开发　工具，即开发面向行业和企业应用的专用ＣＡＤ软　件和数据库．除了传统的函数库调用，Ｌｉｓｐ语言和ｃ　语言开发工具外，更需要系统开发单位能及时地对　用户进行技术支持和培训。现在按交互、对话的图　声文方式提示用户构造适合行业，适合企业的ＣＡＤ　应用系统将会更加友好，受用户欢迎。　ＣＡＤ应用人才的±剖ｌｌ　现代化的设备需要高科技素质的人员操纵，才　能发挥其应有的作用，产生巨大的经济效益。只有　让设计＾、员尽快掌握ＣＡＤ这一先进的科学技术知　识。才能让现代化的设备创造出应有的经济效益和　社会效益。　目前，在职工程设计人员通过设计实践，以具　有较为丰畜的专业知识，但缺乏应用ＣＡＤ技术的　知识和能力，影响了ＣＡＤ技术的普及和应用。ＣＡＤ　是一项高新技术，人的因素极为重要，没有一支相　对稳定巨技术水平较高的队伍，推广和普及工程　ＣＡＤ技术是一句空话。在设计单位由十历史的原　因，还有相当数量的工程设计人员是计算机盲，更　说不上对ＣＡＤ技术的认识。因此，首先应充分利用　ＣＡＤ培训中心的优势进行基础知识培训，达到人人　会用计算机，人人掌握ＣＡＤ技术，只有这样才可谈　得上甩掉图板，只有在此基础上才可进行高层次培　训和开发培训可用几种办法进行：　送出去培训出少量资金，选派业务能力强的中　青年技术人员到大专院校和培训基地进行培训，培　训回来后就是ＣＡＤ技术应用的骨干。　自我培训对大多数技术人员可以利用脱产或　半脱产的方法进行自我培训．请计算机专业人员专　门讲授计算机方面的基础知识、操作技能，提高技　术人员的计算机操作水平。　请专家进厂培训在企业大多数技术人员已经　掌握一定的ＣＡＤ技术．积累了一些问题时的基础　上，就需要把有关专家请进厂进行现场培训，这一　步的培训对提高企业ＣＡＤ技术应用水平很重要。　中国新技术新产品　

CAD快捷键命令的常见问题及其解决方法

在CAD设计中，快捷键命令是提高工作效率的重要工具。然而，很多CAD用户在使用过程中常常遇到一些问题，例如快捷键无法使用、快捷键冲突等。本文将讨论CAD快捷键命令的常见问题，并提供相应的解决方法。

问题一：快捷键无法使用

有时候，我们会发现CAD的快捷键无法正常使用，这给工作带来了不便。这个问题可能有多种原因，下面列举几种常见情况及其解决方法。

1. 键盘布局不匹配：有些键盘的布局与CAD的默认设置不同，导致快捷键无法正常触发。解决方法是在CAD中更改键盘布局设置，使之与实际使用的键盘一致。

2. 快捷键被禁用：有时候我们可能会无意中禁用了某个快捷键，导致其无法使用。解决方法是在CAD的选项设置中查找被禁用的快捷键，并重新启用它们。

3. 快捷键冲突：如果你的CAD中有多个命令使用了相同的快捷键，那么它们就会发生冲突，导致无法正常触发。解决方法是在CAD的选项设置中修改冲突的快捷键，使之不再发生冲突。

问题二：快捷键触发的命令与预期不符

有时候，我们按下某个快捷键时，触发的命令与我们预期的不符。这可能是因为CAD的默认设置与我们的期望不同，下面是一些常见情况及其解决方法。

1. 命令别名冲突：CAD中的命令别名是为了更方便地触发命令而设置的，但有时候我们可能会设置了与已有命令别名相同的快捷键，导致触发的命令不符合预期。解决方法是在CAD的选项设置中修改冲突的命令别名或快捷键。 2. 快捷键与系统快捷键冲突：有些快捷键可能与操作系统的快捷键冲突，导致CAD无法正确响应。解决方法是在操作系统的设置中修改或禁用冲突的系统快捷键。

问题三：如何自定义快捷键

除了使用CAD的默认快捷键，我们还可以根据自己的工作习惯和需求来自定义快捷键。下面是一些自定义快捷键的方法。

1. 使用快捷键编辑器：CAD通常提供了一个快捷键编辑器，可以通过它来自定义快捷键。在编辑器中，我们可以选择一个命令，然后为其分配一个新的快捷键。
