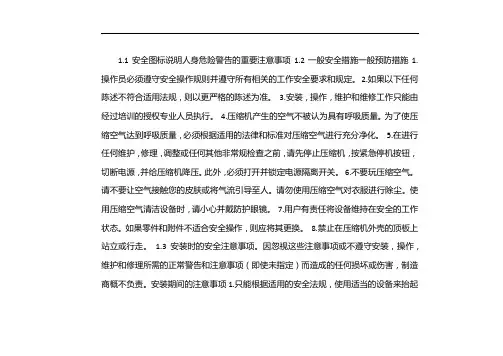

1.1安全图标说明人身危险警告的重要注意事项1.2一般安全措施一般预防措施1.操作员必须遵守安全操作规则并遵守所有相关的工作安全要求和规定。 2.如果以下任何陈述不符合适用法规，则以更严格的陈述为准。 3.安装，操作，维护和维修工作只能由经过培训的授权专业人员执行。 4.压缩机产生的空气不被认为具有呼吸质量。为了使压缩空气达到呼吸质量，必须根据适用的法律和标准对压缩空气进行充分净化。 5.在进行任何维护，修理，调整或任何其他非常规检查之前，请先停止压缩机，按紧急停机按钮，切断电源，并给压缩机降压。此外，必须打开并锁定电源隔离开关。 6.不要玩压缩空气。请不要让空气接触您的皮肤或将气流引导至人。请勿使用压缩空气对衣服进行除尘。使用压缩空气清洁设备时，请小心并戴防护眼镜。 7.用户有责任将设备维持在安全的工作状态。如果零件和附件不适合安全操作，则应将其更换。 8.禁止在压缩机外壳的顶板上站立或行走。 1.3安装时的安全注意事项。因忽视这些注意事项或不遵守安装，操作，维护和修理所需的正常警告和注意事项（即使未指定）而造成的任何损坏或伤害，制造商概不负责。安装期间的注意事项1.只能根据适用的安全法规，使用适当的设备来抬起
机器。抬起之前，必须安全固定松动的零件或旋转的零件。提起重物时，禁止将其悬吊或停留在危险区域中。提升加速度和减速度必须保持在安全范围内。在高海拔或起重设备区域工作时，必须戴好安全帽。 2.将机器放置在空气尽可能凉爽和清洁的环境中。如有必要，安装吸油管。不要阻塞进气口。必须采取措施尽可能减少进气中的水分。 3.在连接管道之前，必须清除所有盲板法兰，塞子，盖子和干燥剂袋。 6 2991 7092 20说明手册4.空气软管的尺寸必须正确并且适合在工作压力下使用。请勿使用磨损，损坏或旧的软管。支管和连接的尺寸必须正确，并且适合在工作压力下使用。 5.吸入的空气中不得包含会引起内部火灾或爆炸的可燃气体，蒸气和颗粒（例如油漆溶剂）。 6.安排进气口，以防止吸入操作员穿着的宽松衣服。 7.确保从压缩机到后冷却器或空气网络的排气管在加热时能自由膨胀，并且不靠近易燃物或与易燃物接触。 8.不得对排气门施加外力；连接管不得扭曲或变形。 9.如果安装了遥控器，则必须清楚地标记机器以指示危险：机器是远程控制的，可能会启动而不会发出警报。在进行维护或修理之前，操作员必须确保关闭机器，并且隔离开关处于打开和锁定状态。为了进一步确保安全，打开远程控
离心式空压机维护保养计划
ZH7000-15000
序
号 维 护 内 容 I级拜访
2000H A级保养
4000H B级保养
8000H C级保养
24000H D级保养
48000H
1 检查油位 X
2 检查并记录操作手册中要求的参数 X
3 设备加载时记录出口压力 X
4 检查 IGV ，BOV X
5 如安装了疏水器检查其排水情况 X
6 检查机器有无泄漏 X
7 检查有无不正常噪声接头和螺丝是否松动 X
8 清洁整机 X
9 执行每日例检 X
10 检查并记录所有温度和压力值 X
11 测试面板上所有的报警灯 X
12 检查并记录每级的振动值 X
13 检查并记录排气温度及冷却水温 X
14 检查并记录每个冷却器的温压(如安装此探 头) X
15 检查并记录入口空滤器压差 X
16 检查疏水器检查其排水情况 X
17 检查并记录油滤器压差 X
18 检查仪表空气管线必要时清洁其滤芯 X
19 执行每日例检和A项目 X
20 取样化验润滑油如必要请更换 X
21 更换油滤器滤芯 X X
22 检查冷却器的性能如必要请拆检 X
23 检查空滤器腔体是否腐蚀。如客户选用 ATLAS
COPCO的滤器请更换 。 X X
24 检查除油雾气滤芯 X
25 校 验 IGV，BOV X
26 检查出口单向阀 X
离心机安全培训教案
目 录
一、概述 2
二、离心脱水机的工作原理 2
三、离心脱水机的分类 3
四、、离心脱水机的性能和参数 3
五、LWZ系列卧式沉降过滤离心机脱水机 3
六、重点、难点 5
一、概述
用离心力来分离固体和液体的过程称为离心脱水。离心脱水可以采用两种不同的原理：离心过滤和离心沉降。离心过滤是把所处理的含水物料加在旋转的锥形筛面上,由于离心力的作用,固体紧贴在筛面上随转子旋转,液体则通过物料间隙和筛缝甩出。离心过滤主要用于末煤脱水。离心沉降是把煤泥水加在筒形（或锥形）转子中,由于离心力的作用,固体在液体中沉降,沉降后的物料进一步受到离心力的挤压,挤出其中水分。离心沉降多用于煤泥脱水。物料的脱水过程,由于离心力的作用而强化。物料在离心机中所受离心力的大小,用离心强度表示。它是物料所受离心力和重力的比值。离心强度越大,物料所受的离心力越强,固体和液体分离的效果越好。
离心强度与转子的半径和转速的平方成正比,提高转子的转速或加大转子的半径,都可提高其离心强度。但是对选煤用离心机来说,不适当地提高离心强度会引起不良影响。因此,在生产过程中一般不作变动。选煤厂过滤式离心脱水机的离心强度一般为80-200；沉降式离心脱水机一般为500-1000。过滤式离心脱水机按筛篮安装方式可分为立式和卧式,按卸料方式可分为惯性卸料、刮刀卸料和振动卸料三种。目前使用的主要是刮刀卸料和振动卸料两种。沉降式离心脱水机只有螺旋卸料一种。沉降过滤式离心脱水机,是一种既有离心沉降又有离心过滤的脱水设备。
二、离心脱水机的工作原理
离心过滤是把所处理的含水物料加在转子的多孔筛面上,由于离心力的作用,固体在转子筛面上形成固体沉淀物,液体则通过沉淀物和筛面的孔隙而排出。由于液体是通过物料的孔隙排出,而脱水物料的粒度组成影响着孔隙的大小,所以,脱水效果受粒度组成的影响很大。
离心沉降是把固体和液体的混合物加在筒形（或锥形）转子中,由于离心力的作用,固体在液体中沉降,沉降后的物料进一步受到离心力的挤压,挤出其中水分,以达到固体和液体分离的目的。离心沉降和重力下的沉降有区别：重力沉降中,物料沉降的加速度,等于重力加速度,是个不变的数值；离心沉降中,离心力取决于颗粒运动的回转半径,因而,在角速度相等时,处在不同回转半径上的运动颗粒,所受的离心力并不一样。

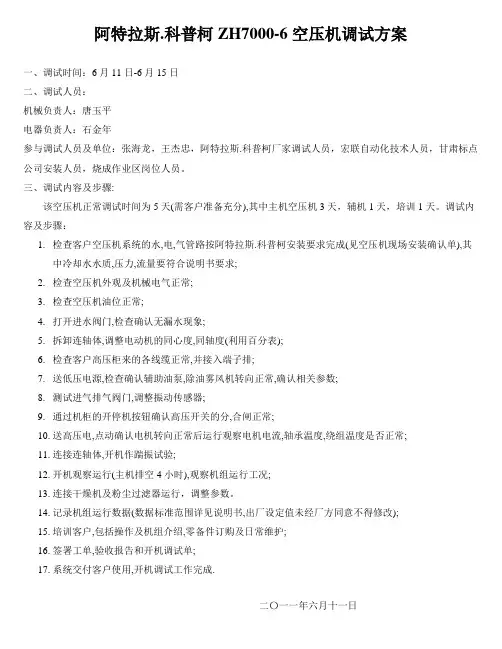

阿特拉斯.科普柯ZH7000-6空压机调试方案
一、调试时间：6月11日-6月15日
二、调试人员：
机械负责人：唐玉平
电器负责人：石金年
参与调试人员及单位：张海龙，王杰忠，阿特拉斯.科普柯厂家调试人员，宏联自动化技术人员，甘肃标点公司安装人员，烧成作业区岗位人员。
三、调试内容及步骤:
该空压机正常调试时间为5天(需客户准备充分),其中主机空压机3天，辅机1天，培训1天。调试内容及步骤：
1. 检查客户空压机系统的水,电,气管路按阿特拉斯.科普柯安装要求完成(见空压机现场安装确认单),其中冷却水水质,压力,流量要符合说明书要求;
2. 检查空压机外观及机械电气正常;
3. 检查空压机油位正常;
4. 打开进水阀门,检查确认无漏水现象;
5. 拆卸连轴体,调整电动机的同心度,同轴度(利用百分表);
6. 检查客户高压柜来的各线缆正常,并接入端子排;
7. 送低压电源,检查确认辅助油泵,除油雾风机转向正常,确认相关参数;
8. 测试进气排气阀门,调整振动传感器;
9. 通过机柜的开停机按钮确认高压开关的分,合闸正常;
10. 送高压电,点动确认电机转向正常后运行观察电机电流,轴承温度,绕组温度是否正常;
11. 连接连轴体,开机作踹振试验;
12. 开机观察运行(主机排空4小时),观察机组运行工况;
13. 连接干燥机及粉尘过滤器运行，调整参数。
14. 记录机组运行数据(数据标准范围详见说明书,出厂设定值未经厂方同意不得修改);
15. 培训客户,包括操作及机组介绍,零备件订购及日常维护;
16. 签署工单,验收报告和开机调试单;
17. 系统交付客户使用,开机调试工作完成.
二〇一一年六月十一日
