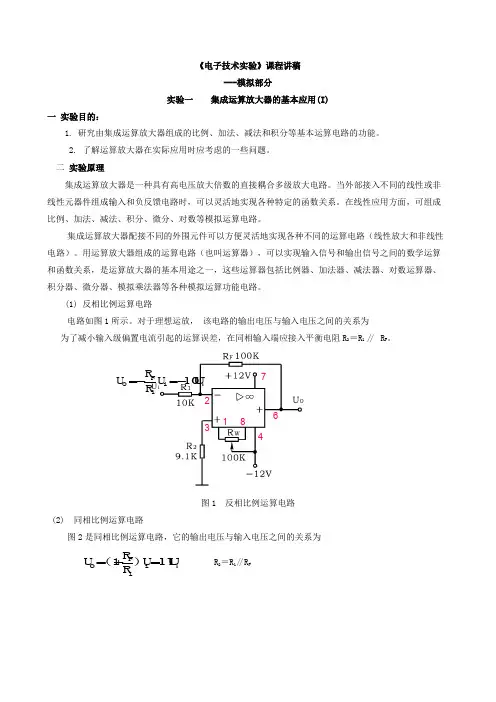

《电子技术实验》课程讲稿---模拟部分实验一 集成运算放大器的基本应用(I)一 实验目的：1. 研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。
2. 了解运算放大器在实际应用时应考虑的一些问题。
二 实验原理集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。
当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。
在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。
集成运算放大器配接不同的外围元件可以方便灵活地实现各种不同的运算电路（线性放大和非线性电路）。
用运算放大器组成的运算电路（也叫运算器），可以实现输入信号和输出信号之间的数学运算和函数关系，是运算放大器的基本用途之一，这些运算器包括比例器、加法器、减法器、对数运算器、积分器、微分器、模拟乘法器等各种模拟运算功能电路。
(1) 反相比例运算电路电路如图1所示。
对于理想运放， 该电路的输出电压与输入电压之间的关系为 为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1 // R F 。
图1 反相比例运算电路(2) 同相比例运算电路图2是同相比例运算电路，它的输出电压与输入电压之间的关系为i U 11=+=i 1FO )U R R (1U R 2＝R 1// R F 2 36 7418iU 10-=-=i 1FO U R R U图2 同相比例运算电路三 实验设备与器件1. ±12V 直流电源2. 函数信号发生器3. 交流毫伏表4. 直流电压表5. 集成运算放大器OP07×19.1K Ω、10 K Ω、100 K Ω电阻各1个，导线若干。
四 实验内容实验前要看清运放组件各管脚的位置；切忌正、负电源极性接反和输出端短路，否则将会损坏集成块。
1. 反相比例运算电路(1) 按图1连接实验电路，接通±12V 电源。
第1篇一、实验目的1. 熟悉模拟电子技术的基本实验方法和步骤。
2. 掌握常用模拟电子器件的特性及应用。
3. 培养动手能力和分析问题、解决问题的能力。
4. 深入理解模拟电子技术的基本原理和电路分析方法。
二、实验原理模拟电子技术是研究模拟信号的产生、传输、处理和转换的电子技术。
本实验涉及的主要内容包括：1. 晶体管放大电路：包括共射、共集、共基放大电路，以及差分放大电路等。
2. 模拟信号产生电路：如正弦波振荡器、矩形波发生器等。
3. 模拟信号处理电路：如滤波器、整流电路等。
三、实验仪器与设备1. 模拟电子技术实验箱2. 数字多用表3. 函数信号发生器4. 示波器5. 电源6. 电阻、电容、晶体管等电子元件四、实验内容及步骤实验一：晶体管共射放大电路1. 实验目的：掌握共射放大电路的原理和调试方法。
2. 实验步骤：a. 按照电路图连接电路，检查无误后接入电源。
b. 使用函数信号发生器输入一个正弦波信号，频率为1kHz，幅度为1V。
c. 调整电路中的偏置电阻，使晶体管工作在放大状态。
d. 使用示波器观察输入信号和输出信号，并记录波形及幅度。
e. 改变输入信号的幅度和频率，观察输出信号的变化，分析电路的幅频特性和带宽。
实验二：正弦波振荡电路1. 实验目的：掌握正弦波振荡电路的原理和调试方法。
2. 实验步骤：a. 按照电路图连接电路，检查无误后接入电源。
b. 使用示波器观察输出信号，并记录波形及频率。
c. 调整电路中的元件参数，使振荡电路产生稳定的正弦波信号。
d. 测量输出信号的幅度和频率，分析电路的振荡频率和幅度。
实验三：滤波电路1. 实验目的：掌握滤波电路的原理和调试方法。
2. 实验步骤：a. 按照电路图连接电路，检查无误后接入电源。
b. 使用函数信号发生器输入一个含有多个频率成分的信号。
c. 使用示波器观察输出信号，并记录波形及幅度。
d. 调整电路中的元件参数，观察滤波效果，分析电路的通带和阻带。
五、实验结果与分析1. 共射放大电路：通过调整偏置电阻，使晶体管工作在放大状态，实现了信号的放大。
