超声波流量计原理及应用

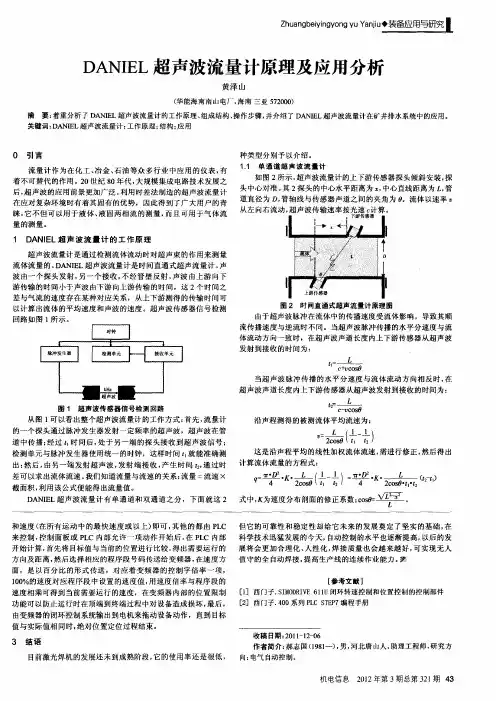

时差法超声波流量计原理一、引言时差法超声波流量计是一种常用的非接触式流量计，它利用超声波的传播速度和反射原理来测量流体的流速和体积流量。

该技术在石油、化工、冶金、电力等行业中得到广泛应用，本文将详细介绍时差法超声波流量计的原理。

二、超声波传播原理超声波是指频率大于20kHz的高频声波，其传播方式与普通声音不同。

普通声音是通过空气分子振动相互传递的，而超声波则是通过物质内部介质中分子振动相互传递。

当超声波遇到介质边界时，会发生反射和折射现象。

三、时差法原理1.单向测量在单向测量中，发射器向下游方向发射超声波信号，经过液体后被接收器接收到。

此时液体处于静止状态，信号从发射到接收所需时间为T1。

当液体开始流动时，信号在液体中传播所需时间变为T2。

由于液体的流速可以通过T1和T2之间的时间差来计算出来，因此时差法超声波流量计可以用来测量单向流动的液体的流速和体积流量。

2.双向测量在双向测量中，发射器和接收器分别位于管道两端，发射器向上游方向发射超声波信号，经过液体后被接收器接收到。

同时，发射器也会向下游方向发射超声波信号，经过液体后被另一个接收器接收到。

此时液体处于静止状态，信号从发射到接收所需时间为T1。

当液体开始流动时，由于上下游方向的超声波传播速度不同，信号在液体中传播所需时间变为T2和T3。

由于T2和T3之间的时间差可以用来计算出液体的平均流速和体积流量。

四、应用场景1.石油行业：时差法超声波流量计可以用来测量石油、天然气等介质的流速和体积流量。

2.化工行业：时差法超声波流量计可以用来测量各种化工介质的流速和体积流量。

3.冶金行业：时差法超声波流量计可以用来测量冶金行业中的各种液态金属的流速和体积流量。

4.电力行业：时差法超声波流量计可以用来测量各种液态介质在电力输送管道中的流速和体积流量。

五、总结时差法超声波流量计是一种常用的非接触式流量计，它利用超声波的传播速度和反射原理来测量液体的流速和体积流量。

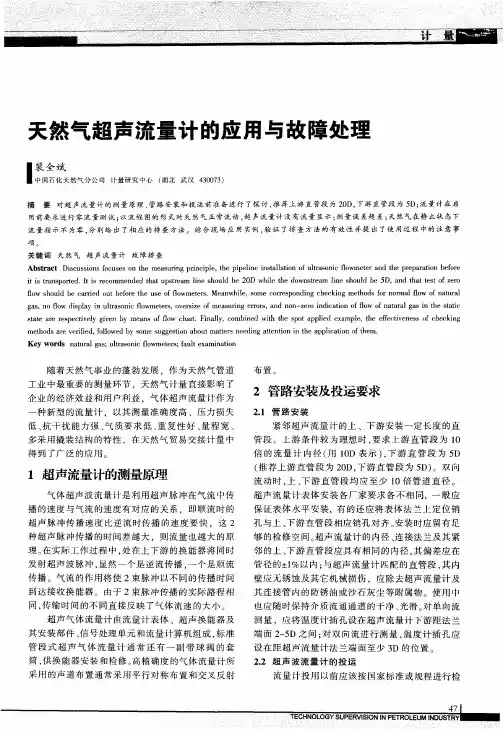

超声波流量计常见故障原因分析及处理措施
1、超声波流量计原理及作用
超声波流量计主要是利用流体流动速度来检测实际流量的速度，能得到准确的天然气通过量，并推出整体天然气的存储量。

在实际应用中，超声波流量计能将日常状态下的天然量转换为标准状态下的天然量，进而得到精准的气体产热量。

2、超声波流量计常见故障原因分析及处理措施
（1）声速发生报警。

超声波流量计在正常工作中，如果所检测的声速值超过标准预设值，将会出现黄色报警信号；当超过标压值后，会出现红色报警信号。

工作人员可采用更换超声波流量计内部换能器的处理措施。

（2）声道增益过大报警。

当换能器所检测的信号较低时，会将报警信息传输到不同系统通道中，会导致控制面板出现问题。

工作人员应检测换能器的工作效率和控制面板的使用周期，如果超过使用周期后，需要进行更换。

气体超声波流量计原理
气体超声波流量计是一种使用超声波技术来测量气体流动速度和体积流量的设备。

它通过将超声波传感器安装在流体管道中，利用超声波在气体中传播的特性来实现流量测量。

超声波流量计的原理基于多普勒效应和声速消声理论。

当超声波传感器发送一个高频信号进入流体中时，其中的气体颗粒会对超声波产生频率偏移。

这个频率偏移被称为多普勒频移，它与气体颗粒在流体中的速度成正比。

超声波流量计的传感器能够测量到这个多普勒频移，从而计算出气体的流动速度。

通过将流速与管道横截面积相乘，可以得到气体的体积流量。

为了提高测量的准确性，超声波流量计通常使用双超声波传感器布置在管道的对角位置。

一个传感器作为发送器发送超声波信号，另一个作为接收器接收反射回来的信号。

通过比较两个传感器接收到的信号，可以消除流体中的干扰，获得准确的流速和体积流量测量结果。

除了多普勒频移的测量外，超声波流量计还可以通过测量超声波在气体中传播的时间差来实现流速的测量。

这种方法被称为时间差测量法，它利用超声波在气体中传播的速度很高，可以忽略不计的特点来测量流速。

总之，气体超声波流量计利用超声波在气体中传播的特性，通过测量多普勒频移或时间差来实现气体的流速和体积流量的测
量。

它具有非侵入式、准确性高、无可动部件等优点，广泛应用于石油、化工、能源等行业的流量计量中。

超声波流量计工作原理及分类和选型应用2022年12月13日05:05生意社生意社12月13日讯一、CCS超声波流量计的工作原理及分类超声波流量计是一种利用超声波脉冲来测量流体流量的速度式流量仪表，如果在现场配以温度、压力仪表，经过密度补偿，还可以求得质量流量。

当超声波在流动的介质中传播的时候，相对于固定的坐标系统而言（如管道中的管壁），其声波的某些声学特性与静止介质中的声特性是不同的，在其基础上又叠加上了流体的流速信息，因而根据超声波某些声学特性随流速的变化就可以求出介质的流速。

超声波流量计根据测量原理的不同，种类较多，大致可以分为以下几类：1.传播速度法（时差法、相位差法和频差法）2.多普勒法3.相关法4.波束偏移法等。

但是目前最常采用的测量方法主要有两类：时差法和多普勒效应法。

同时，根据超声波流量计使用场合不同，可以分为固定式超声波流量计和便携式超声波流量计二、超声波流量计的选型应用根据原理不同：1、多谱勒式超声波流量计的选型多普勒法超声波流量计依靠水中杂质的反射来测量水的流速，因此适用于杂质含量较多的脏水和浆体，如城市污水、污泥、工厂排放液、杂质含量稳定的工厂过程液等，而且可以测量连续混入气泡的液体。

但是根据测量原理，被测介质中必须含有一定数量的散射体（颗粒或气泡），否则仪表就不能正常工作。

2、时差式超声波流量计的选型目前生产最多、应用范围最广泛的是时差式超声波流量计。

它主要用来测量洁净的流体流量，在自来水公司和工业用水及江河水、回用水领域，得到广泛应用。

时差式超声波流量计此外可以测量杂技含量不高(杂质含量小于10g/L，粒径小于1mm)的均匀流体，如污水等介质的流量，但不能测量含有影响超声波传播的连续混入气泡或体积较大固体物的液体。

在这种情况下应用，应在换能器的上游进行消气、沉淀或过滤。

在悬浮颗粒含量过多或因管道条件致使超声信号严重衰减而不能测量时，有时可以试降低换能器频率，予以解决。

而且精度可达±1%。

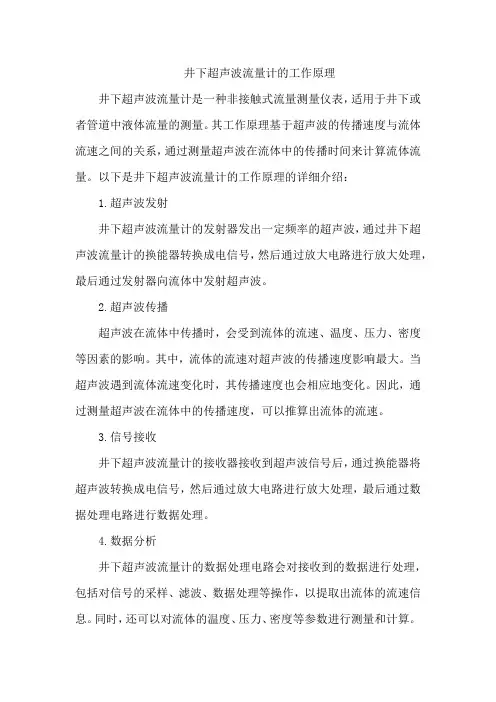

井下超声波流量计的工作原理井下超声波流量计是一种非接触式流量测量仪表，适用于井下或者管道中液体流量的测量。

其工作原理基于超声波的传播速度与流体流速之间的关系，通过测量超声波在流体中的传播时间来计算流体流量。

以下是井下超声波流量计的工作原理的详细介绍：1.超声波发射井下超声波流量计的发射器发出一定频率的超声波，通过井下超声波流量计的换能器转换成电信号，然后通过放大电路进行放大处理，最后通过发射器向流体中发射超声波。

2.超声波传播超声波在流体中传播时，会受到流体的流速、温度、压力、密度等因素的影响。

其中，流体的流速对超声波的传播速度影响最大。

当超声波遇到流体流速变化时，其传播速度也会相应地变化。

因此，通过测量超声波在流体中的传播速度，可以推算出流体的流速。

3.信号接收井下超声波流量计的接收器接收到超声波信号后，通过换能器将超声波转换成电信号，然后通过放大电路进行放大处理，最后通过数据处理电路进行数据处理。

4.数据分析井下超声波流量计的数据处理电路会对接收到的数据进行处理，包括对信号的采样、滤波、数据处理等操作，以提取出流体的流速信息。

同时，还可以对流体的温度、压力、密度等参数进行测量和计算。

5.流量计算井下超声波流量计根据测量得到的流速信息和其他参数，通过流量计算公式计算出流体的流量。

通常情况下，井下超声波流量计采用时间差法进行流量测量，即通过测量超声波在流体中顺流和逆流的传播时间差来计算流体流量。

此外，井下超声波流量计还可以采用其他方法进行流量测量，如频率差法、相位差法等。

总之，井下超声波流量计是一种高效、准确的流量测量仪表，具有非接触式测量、适用于多种流体介质、测量范围广、测量精度高等优点。

超声波流量计的安装方法一、超声波流量计简介超声波流量计是一种通过超声波技术实现流量测量的仪器，其工作原理是利用超声波在介质中传播的速度与流速之间的关系，通过测量超声波传播时间来计算出流速和流量。

该仪器具有精度高、可靠性强、无压力损失等优点，广泛应用于各种工业领域中。

二、安装前准备工作1.确认测量点：在安装前需要确认好需要测量的点位，根据实际情况选择合适的位置进行安装。

2.检查设备：检查设备是否完好无损，同时检查相关配件是否齐全。

3.清洁管道：在安装前需要对管道进行清洗，以保证其内部干净无杂质。

4.确定安装方式：根据现场情况和需求确定合适的安装方式，可以选择侧装、直插式或者法兰式等不同方式。

三、安装步骤1.选择合适的位置：根据实际情况选择合适的位置进行安装，并且要保证该位置能够方便地进行维护和检修。

2.固定支架：将支架固定在安装位置上，保证其稳定牢固。

3.安装传感器：根据选择的安装方式，将传感器插入管道中或者通过法兰固定在管道上。

4.连接电缆：将传感器与控制仪器之间的电缆连接好，注意电缆要防水防潮。

5.校准仪器：在安装完成后需要进行仪器的校准，以保证其准确性和稳定性。

四、注意事项1.避免受外界影响：在选择安装位置时需要避免受到外界干扰，如强磁场、高温、强振动等。

2.保持清洁：为了保证测量精度和稳定性，需要经常对管道进行清洗，并且要避免在管道内部存在杂质和污垢。

3.维护保养：对于超声波流量计需要进行定期的维护和保养，如更换电池、清洁传感器等操作。

4.正确使用：使用过程中要按照说明书进行操作，并且要注意防止超声波流量计受到物理损坏。

五、总结超声波流量计作为一种高精度、可靠性强的测量仪器，被广泛应用于各种工业领域中。

在安装过程中需要注意选择合适的位置和安装方式，并且要进行仪器的校准和维护保养。

只有这样才能保证超声波流量计的正常使用和测量精度。

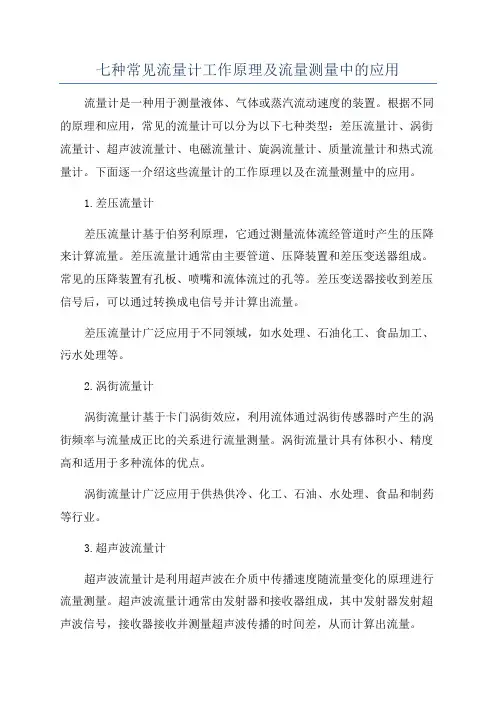

七种常见流量计工作原理及流量测量中的应用流量计是一种用于测量液体、气体或蒸汽流动速度的装置。

根据不同的原理和应用，常见的流量计可以分为以下七种类型：差压流量计、涡街流量计、超声波流量计、电磁流量计、旋涡流量计、质量流量计和热式流量计。

下面逐一介绍这些流量计的工作原理以及在流量测量中的应用。

1.差压流量计差压流量计基于伯努利原理，它通过测量流体流经管道时产生的压降来计算流量。

差压流量计通常由主要管道、压降装置和差压变送器组成。

常见的压降装置有孔板、喷嘴和流体流过的孔等。

差压变送器接收到差压信号后，可以通过转换成电信号并计算出流量。

差压流量计广泛应用于不同领域，如水处理、石油化工、食品加工、污水处理等。

2.涡街流量计涡街流量计基于卡门涡街效应，利用流体通过涡街传感器时产生的涡街频率与流量成正比的关系进行流量测量。

涡街流量计具有体积小、精度高和适用于多种流体的优点。

涡街流量计广泛应用于供热供冷、化工、石油、水处理、食品和制药等行业。

3.超声波流量计超声波流量计是利用超声波在介质中传播速度随流量变化的原理进行流量测量。

超声波流量计通常由发射器和接收器组成，其中发射器发射超声波信号，接收器接收并测量超声波传播的时间差，从而计算出流量。

超声波流量计广泛应用于供热供冷、石油化工、水处理等领域。

4.电磁流量计电磁流量计基于法拉第电磁感应定律，通过测量流体通过磁场时感应出的电动势来计算流量。

电磁流量计一般由磁场发生器和电极传感器组成。

电磁流量计广泛应用于给排水、造纸、化工、冶金等领域。

5.旋涡流量计旋涡流量计是利用流体流过流经装置时引起的旋涡频率与流量成正比的原理进行流量测量。

旋涡流量计通常由旋涡传感器、信号处理器和显示器组成。

旋涡流量计广泛用于供热供冷、化工、石油等领域。

6.质量流量计质量流量计是通过测量单位时间内通过管道的流体质量来计算流量的。

质量流量计通常由压力传感器、温度传感器和质量流量计算器组成。

质量流量计广泛应用于石油化工、食品加工、环保等领域。

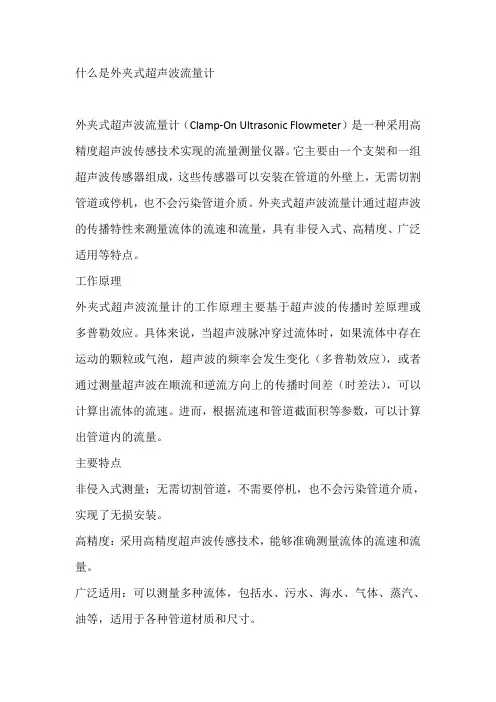

什么是外夹式超声波流量计外夹式超声波流量计（Clamp-On Ultrasonic Flowmeter）是一种采用高精度超声波传感技术实现的流量测量仪器。

它主要由一个支架和一组超声波传感器组成，这些传感器可以安装在管道的外壁上，无需切割管道或停机，也不会污染管道介质。

外夹式超声波流量计通过超声波的传播特性来测量流体的流速和流量，具有非侵入式、高精度、广泛适用等特点。

工作原理外夹式超声波流量计的工作原理主要基于超声波的传播时差原理或多普勒效应。

具体来说，当超声波脉冲穿过流体时，如果流体中存在运动的颗粒或气泡，超声波的频率会发生变化（多普勒效应），或者通过测量超声波在顺流和逆流方向上的传播时间差（时差法），可以计算出流体的流速。

进而，根据流速和管道截面积等参数，可以计算出管道内的流量。

主要特点非侵入式测量：无需切割管道，不需要停机，也不会污染管道介质，实现了无损安装。

高精度：采用高精度超声波传感技术，能够准确测量流体的流速和流量。

广泛适用：可以测量多种流体，包括水、污水、海水、气体、蒸汽、油等，适用于各种管道材质和尺寸。

安装维护成本低：安装过程简单快捷，无需额外的控制设备，维护成本低。

耐腐蚀、耐高温、耐冲击、耐磨损：具有良好的环境适应性，可以满足各种场合的流量测量需求。

低噪声、低功耗、低成本：在运行过程中产生的噪声低，功耗小，且整体成本相对较低。

典型用途外夹式超声波流量计在工业生产、水处理、环保监测等领域有着广泛的应用。

其典型用途包括：水、污水、海水的流量测量。

给水和排水系统的流量监测。

发电厂（核电、火力和水力）的流量测量。

造纸和制浆行业的流量控制。

热力、供暖、供热系统的流量监测。

泄漏检测。

冶金、矿山行业的流量巡检和跟踪。

食品和医药行业的流量、热量化管理。

总之，外夹式超声波流量计是一种非常实用的流量测量技术，具有操作简单、安装维护成本低、测量准确、多功能等优点，在工业生产中有着重要作用。

一、超声波流量计工作原理: 超声波在流动的流体中传播时就载上流体流速的信息。

因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。

超声脉冲穿过管道从一个传感器到达另一个传感器，就像一个渡船的船夫在横渡一条河。

当气体不流动时，声脉冲以相同的速度（声速，C）在两个方向上传播。

如果管道中的气体有一定流速V（该流速不等于零），则顺着流动方向的声脉冲会传输得快些，而逆着流动方向的声脉冲会传输得慢些。

这样，顺流传输时间tD 会短些，而逆流传输时间tU会长些。

这里所说的长些或短些都是与气体不流动时的传输时间相比而言；根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。

起声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种。

根据对信号检测的原理，目前超声波流量计大致可分传播速度差法(包括：直接时差法、时差法、相位差法、频差法)波束偏移法、多普勒法、相关法、空间滤波法及噪声法等类型。

其中以噪声法原理及结构最简单，便于测量和携带，价格便宜但准确度较低，适于在流量测量准确度要求不高的场合使用。

由于直接时差法、时差法、频差法和相位差法的基本原理都是通过测量超声波脉冲顺流和逆流传报时速度之差来反映流体的流速的，故又统称为传播速度差法。

其中频差法和时差法克服了声速随流体温度变化带来的误差，准确度较高，所以被广泛采用。

按照换能器的配置方法不同，传播速度差拨又分为：Z法(透过法)、V法(反射法)、X法(交叉法)等。

波束偏移法是利用超声波束在流体中的传播方向随流体流速变化而产生偏移来反映流体流速的，低流速时，灵敏度很低适用性不大．多普勒法是利用声学多普勒原理，通过测量不均匀流体中散射体散射的超声波多普勒频移来确定流体流量的，适用于含悬浮颗粒、气泡等流体流量测量。

相关法是利用相关技术测量流量，原理上，此法的测量准确度与流体中的声速无关，因而与流体温度，浓度等无关，因而测量准确度高，适用范围广。

超声波流量计是一种常见的流量计量设备，广泛应用于工业自动化控制系统中的流体流量监测和测量。

其工作原理是利用超声波的传播速度与流体流速之间的关系来测量流量。

超声波流量计主要由传感器、信号处理器和显示器等部分组成。

传感器是核心部件，通过发射和接收超声波信号来测量流体的流速。

一般情况下，传感器安装在管道的壁面上，其内部包含一个或多个超声波传感器和一个温度传感器。

在测量过程中，超声波流量计发射超声波信号，并由流体传播回传感器。

超声波在流体中的传播速度与流体的速度有关，根据声速与流速之间的关系，可以通过测量超声波的传播速度来推算流体的流速。

超声波的传播速度受到多种因素的影响，其中包括流体的温度、密度和压力等。

因此，在测量过程中需要考虑这些因素对超声波传播速度的影响，并进行修正以提高测量的准确性。

信号处理器是超声波流量计的关键部分，其主要功能是对传感器采集到的超声波信号进行处理和分析。

例如，它可以计算超声波的传播时间、频率和幅度等参数，并根据这些参数计算出流体的流速和流量。

显示器是超声波流量计的输出部分，用于显示测量结果。

一般情况下，显示器可以显示流体的流速、流量和累积流量等参数，同时还可以显示其他相关信息，如温度、压力等。

除了基本的测量功能，超声波流量计还具有其他一些特点，例如无动态压力损失、无直接接触等优点。

这使它在许多工业领域具有广泛的应用，如石油化工、电力、水处理等。

在使用超声波流量计时，需要注意一些操作细节。

首先，要确保传感器正确安装在管道上，并保持良好的接触。

其次，要考虑流体的物性参数，并对测量结果进行修正。

最后，要定期对超声波流量计进行校准和维护，以确保测量的准确性和可靠性。

总而言之，超声波流量计是一种利用超声波传播速度与流体流速之间的关系来测量流量的设备。

它具有精度高、测量范围广、反应时间快等特点，并在工业自动化控制系统中发挥重要作用。

在应用中，我们需要合理选择、正确安装和维护超声波流量计，以确保测量结果的准确性和可靠性。
