电流互感器的使用注意事项

套管型电流互感器的使用须知...................................................................................发布时间：2009-1-13日LR、 LRB、LRBT型套管式电流互感器，具有精度高、体积小、二次负荷大等优点，同时单匝贯穿式小电流比、低安匝套管式电流互感器在行业中是一种新的突破。

产品主要与10kV～750 kV等电压等级的高压开关、电力变压器、独立式互感器配套使用。

不带一次绕组，作为线路电量测量、电能计量、过载及暂态保护使用。

②结构特点：本系列电流互感器无一次绕组，导电杆穿入器体中心或绝缘套管构成一次绕组。

铁芯采用优质晶粒取向冷轧硅钢片、高性能坡莫合金、超微金及纳米晶等高导磁、高磁感材料卷制成环型，并经严格热处理工艺及磁势补偿，使铁芯的磁性能达到最佳状态，产品在小电流变比时，亦有较高的精度，在国内同类产品中具有明显的竞争优势。

例如：（可根据用户要求设计生产0.2S级等）电力系统中的套管式电流互感主要与10KV??750KV等电压等级的高压开关、电力变压器、独立式电流互感器配套使用．作为线路等电量的测量，电能的计量，过载及暂态保护使用。

此系列的电流互感器无一次绕组，导电杆穿入器体中心或绝缘套管构成一次绕组，铁芯用带状硅钢片或高性能的坡莫合金．超微金及纳米晶等高导磁，高磁感材料卷制成环形．二次线圈用绝缘线绕在铁芯上．在使用该系列的电流互感器时。

认为应注意以下三个问题：1、互感器的准确等级? 在电气装置中．由于继电器保护和测量仪表对电流互感器有不同的要求，必须装设误差和准确等级不同的电流互感器。

电流互感器分为：0．2、0．5、1、3和10五个准确等级．这是根据二次电流及阻抗在额定值的25—?100％的范围内所得的最大电流误差命名的。

规定作电度计量的电流互感器的准确等级应为0．5级．继电保护用3级电流互感，差动保护用D?级电流互感器。

电压电流互感器安装注意事项互感器如何操作一、电压安装注意事项：1、在投入运行前要依照规程规定的项目进行试验检查。

例如，测极性、连接组别、摇绝缘、核相序等。

2、电压互感器的接线应保证其正确性，一一、电压安装注意事项：1、在投入运行前要依照规程规定的项目进行试验检查。

例如，测极性、连接组别、摇绝缘、核相序等。

2、电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。

3、接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。

4、电压互感器二次侧不允许短路。

由于电压互感器内阻抗很小，若二次回路短路时，会显现很大的电流，将损坏二次设备甚至危及人身安全。

电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。

在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。

5、为了确保人在接触测量仪表和时的安全，电压互感器二次绕组必需有一点接地。

由于接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器显现高电压危及人身安全。

二、安装注意哪些事项：电流互感器运行时，副边不允许开路。

原因如下：1、电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1；2、电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2；3、电流互感器铁芯合磁通：Φ=Φ1+Φ2；4、由于Φ1、Φ2方向相反，大小相等，相互抵消，所以Φ=0；5、若二次开路，即I2=0，则：Φ=Φ1，电流互感器铁芯磁通很强，饱和，铁心发热，烧坏绝缘，产生漏电；6、若二次开路，即I2=0，则：Φ=Φ1，Φ在电流互感器二次线圈N2中产生很高的感生电势e，在电流互感器二次线圈两端形成高压，危及操作人员生命安全；7、电流互感器二次线圈一端接地，就是为了防止高压不安全而实行的保护措施；因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。

电流电压互感器的正确选择和使用电流电压互感器是一种用于测量电流和电压的设备，广泛应用于电力系统中。

正确选择和使用电流电压互感器对于电力系统的正常运行和安全性至关重要。

下面将从选择互感器类型、额定参数、安装位置和使用注意事项等方面进行详细介绍。

一、选择互感器类型1.电流互感器类型选择：根据测量电流的大小，选择合适的电流互感器类型。

一般分为小电流互感器和大电流互感器两种类型。

小电流互感器适用于测量小电流，具有较高的精度和灵敏度。

大电流互感器适用于测量大电流，具有较高的额定电流和耐受能力。

2.电压互感器类型选择：根据测量电压的大小和电力系统的要求，选择合适的电压互感器类型。

一般分为带绝缘套管和不带绝缘套管两种类型。

带绝缘套管的电压互感器适用于高电压系统，能够提供良好的绝缘性能。

不带绝缘套管的电压互感器适用于低电压系统，具有较高的测量精度。

二、额定参数选择1.电流互感器额定电流选择：根据电力系统的负荷特点和测量需求，选择合适的电流互感器额定电流。

额定电流应略大于系统最大负荷电流，以确保测量精度和设备的安全性。

2.电压互感器额定电压选择：根据电力系统的电压等级和测量需求，选择合适的电压互感器额定电压。

额定电压应略大于系统最高电压，以确保测量精度和设备的安全性。

三、安装位置选择1.电流互感器安装位置选择：电流互感器应安装在电力系统中的主要电流回路上，以保证对整个电流的准确测量。

一般选择在电源侧或负载侧的主要电缆上安装。

2.电压互感器安装位置选择：电压互感器应安装在电力系统中的主要电压回路上，以保证对整个电压的准确测量。

一般选择在电源侧或负载侧的主要开关设备上安装。

四、使用注意事项1.定期检查和校验：定期检查和校验互感器的工作状态和准确度，以确保测量结果的可靠性和准确性。

2.防止过载：互感器在使用过程中应避免超过其额定电流或电压，以防止设备的损坏和测量结果的失真。

3.防止温度过高：互感器在使用过程中应避免长时间高温工作，以保证设备的安全性和寿命。

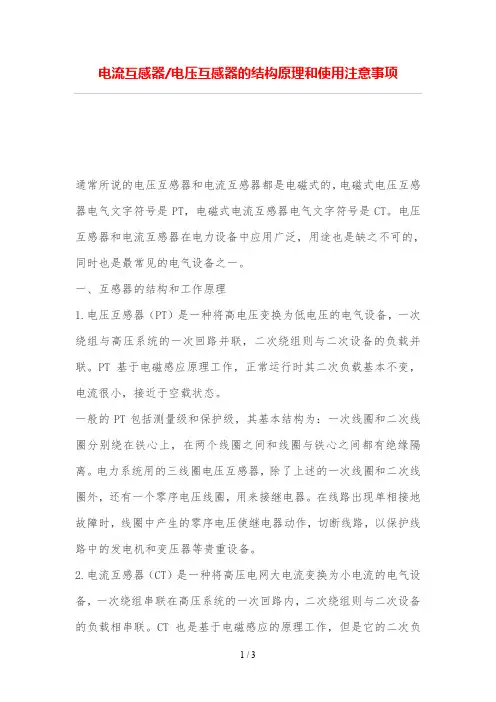

电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。

电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。

一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。

PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。

一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。

电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。

在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。

2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。

CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。

电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。

根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。

二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。

电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。

而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。
