电流电压互感器的正确选择和使用

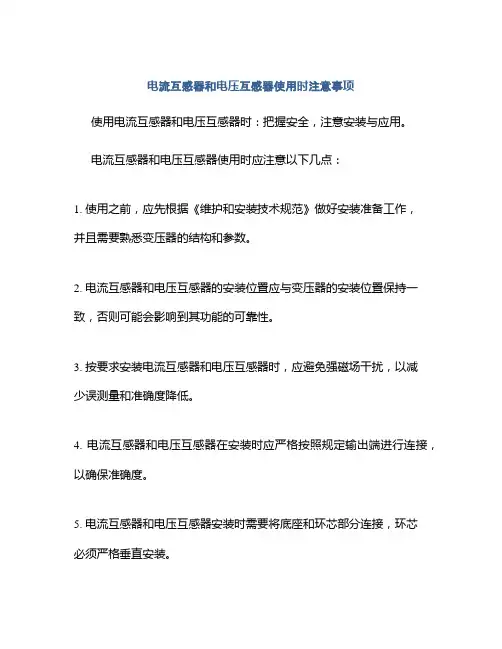

电流互感器和电压互感器使用时注意事项
使用电流互感器和电压互感器时：把握安全，注意安装与应用。

电流互感器和电压互感器使用时应注意以下几点：
1. 使用之前，应先根据《维护和安装技术规范》做好安装准备工作，
并且需要熟悉变压器的结构和参数。

2. 电流互感器和电压互感器的安装位置应与变压器的安装位置保持一致，否则可能会影响到其功能的可靠性。

3. 按要求安装电流互感器和电压互感器时，应避免强磁场干扰，以减
少误测量和准确度降低。

4. 电流互感器和电压互感器在安装时应严格按照规定输出端进行连接，以确保准确度。

5. 电流互感器和电压互感器安装时需要将底座和环芯部分连接，环芯
必须严格垂直安装。

6. 在安装电流互感器和电压互感器时，可选择氢锡焊条来完成，以确保密封性和机械强度。

7. 电流互感器和电压互感器必须在安全的接地系统上安装，以防止出现安全问题。

8. 在使用电流互感器和电压互感器时，需要定期进行校准；这可以使测量仪器具备多种应用及更高精度的测量能力。

9. 为了使电流互感器和电压互感器的使用寿命最大化，必须确保它们处在有利的工作环境，避免强烈振动和冲击。

10. 如果需要拆装电流互感器和电压互感器，应先将其切断，待冷却以后再重新安装使用。

电压和电流互感器是电气行业中常用的传感器，用于测量电路中的电压和电流。

在选择电压和电流互感器的量程时，有一些原则需要遵循，以确保传感器在实际工作中能够准确、稳定地工作。

本文将从电压和电流互感器的工作原理、选择量程的影响因素以及量程选择的原则等方面进行详细的阐述。

一、电压和电流互感器的工作原理电压互感器和电流互感器是一种用于测量电路中电压和电流的传感器。

它们通过电磁感应的原理，将电路中的电压和电流转换成相应的信号输出。

电压互感器主要由一对缠绕在铁芯上的绕组组成，当电路中通过电流时，产生的磁场使得铁芯中的磁通量发生变化，从而在次级绕组中感应出电压信号。

电流互感器则是通过电路中的电流产生的磁场作用在次级绕组上感应出电压信号。

二、选择量程的影响因素在选择电压和电流互感器的量程时，需要考虑以下几个因素：1. 电路中的最大电压和电流：首先需要确定待测电路中的最大电压和电流值。

量程应该能够覆盖这些最大值，以保证传感器在工作时不会因为超出量程而损坏。

2. 测量精度要求：不同的应用场景对测量精度的要求不同。

一般来说，量程越小，测量精度也会相对提高。

但如果量程过小，可能无法覆盖实际工作范围，导致测量失真。

3. 安全因素考虑：在选择量程时，也需要考虑安全因素。

如果量程设置过大，可能无法检测到电路中的小信号变化，影响测量精度。

而设置过小的量程，则可能使得传感器在工作时超出额定范围，存在安全隐患。

三、量程选择的原则在实际选择电压和电流互感器的量程时，可以遵循以下原则：1. 确定电路中的最大电压和电流值，并在此基础上选择略大于这些最大值的量程。

这样可以保证在电路中发生异常情况时，传感器不会因为超出量程而损坏。

2. 根据实际测量精度要求，选择合适的量程。

如果精度要求较高，可以考虑选择小量程的传感器，而如果精度要求一般，可以选择较大量程的传感器。

3. 安全考虑也是量程选择的重要因素，需要在满足测量要求的前提下，尽量选择合适的量程，既能保证测量精度，又能保证传感器在工作时的安全性。

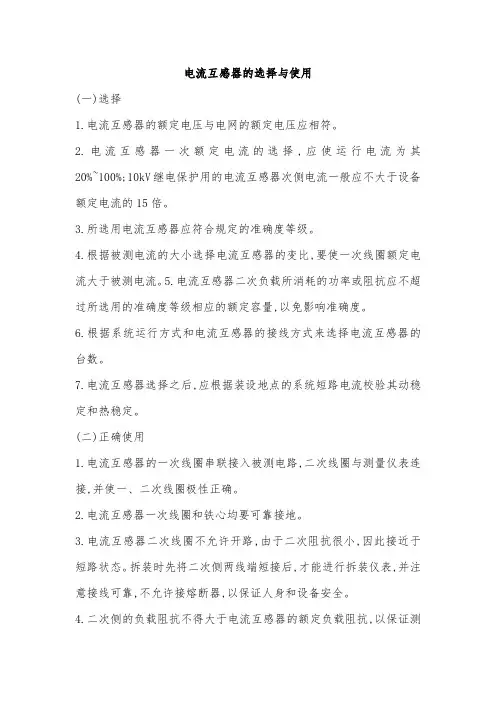

电流互感器的选择与使用(一)选择1.电流互感器的额定电压与电网的额定电压应相符。

2.电流互感器一次额定电流的选择,应使运行电流为其20%~100%;10kV继电保护用的电流互感器次侧电流一般应不大于设备额定电流的15倍。

3.所选用电流互感器应符合规定的准确度等级。

4.根据被测电流的大小选择电流互感器的变比,要使一次线圈额定电流大于被测电流。

5.电流互感器二次负载所消耗的功率或阻抗应不超过所选用的准确度等级相应的额定容量,以免影响准确度。

6.根据系统运行方式和电流互感器的接线方式来选择电流互感器的台数。

7.电流互感器选择之后,应根据装设地点的系统短路电流校验其动稳定和热稳定。

(二)正确使用1.电流互感器的一次线圈串联接入被测电路,二次线圈与测量仪表连接,并使一、二次线圈极性正确。

2.电流互感器一次线圈和铁心均要可靠接地。

3.电流互感器二次线圈不允许开路,由于二次阻抗很小,因此接近于短路状态。

拆装时先将二次侧两线端短接后,才能进行拆装仪表,并注意接线可靠,不允许接熔断器,以保证人身和设备安全。

4.二次侧的负载阻抗不得大于电流互感器的额定负载阻抗,以保证测量的准确性。

5.电流互感器不得与电压互感器二次侧互相连接,以免造成电流互感器近似开路,出现高压的危险。

6.电流互感器二次侧有一端必须接地,以防止一、二次线圈绝缘击穿时,一次侧的高压窜入二次侧,危及人身和设备的安全。

(三)更换时注意事项1.个别电流互感器在运行中损坏需要更换时,应使电压等级不低于电网额定电压，变比与原来相同、极性正确、伏安特性相近的电流互感器，并测试合格。

2.由于容量变化而需要成组地更换电流互感器,还应重新审核继电保护整定值及计量仪表的倍率。

3.更换二次侧电缆时,其截面和芯数必须满足最大负载电流及回路总负载阻抗不得超过电流互感器准确等级允许值的要求,并对新电缆进行绝缘电阻的测定,更换后要核对接线有无错误。

4.更换后的电流互感器和二次回路在运行前必须测定极性。

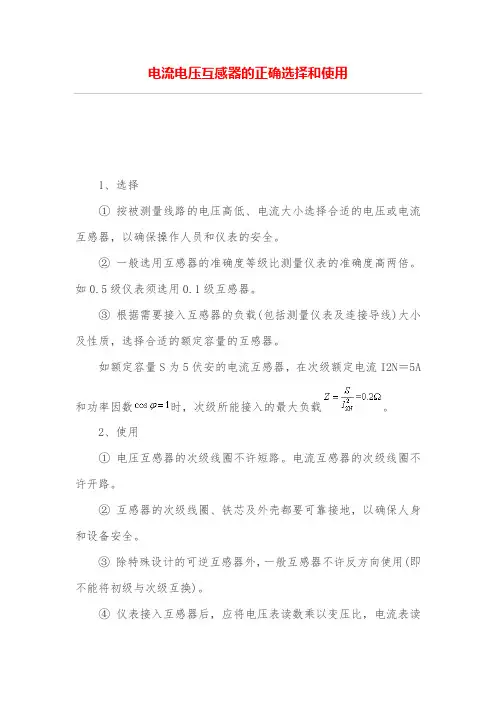

电流电压互感器的正确选择和使用
1、选择
① 按被测量线路的电压高低、电流大小选择合适的电压或电流互感器，以确保操作人员和仪表的安全。

② 一般选用互感器的准确度等级比测量仪表的准确度高两倍。

如0.5级仪表须选用0.1级互感器。

③ 根据需要接入互感器的负载(包括测量仪表及连接导线)大小及性质，选择合适的额定容量的互感器。

如额定容量S为5伏安的电流互感器，在次级额定电流I2N＝5A
和功率因数时，次级所能接入的最大负载。

2、使用
① 电压互感器的次级线圈不许短路。

电流互感器的次级线圈不许开路。

② 互感器的次级线圈、铁芯及外壳都要可靠接地，以确保人身和设备安全。

③ 除特殊设计的可逆互感器外，一般互感器不许反方向使用(即不能将初级与次级互换)。

④ 仪表接入互感器后，应将电压表读数乘以变压比，电流表读
数乘以变流比才是所测高电压和大电流的数值。

一文看懂电流互感器选型原则和方法及使用方法电流互感器的选用原则及方法1、额定电压电流互感器额定电压应大于装设点线路额定电压。

2、变比应根据一次负荷计算电流IC选择电流互感器变比。

电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。

其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。

一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。

如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。

保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。

3、准确级应根据测量准确度要求选择电流互感器的准确级并进行校验。

下表为不同准确级电流互感器的误差限值：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。

为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。

准确度校验公式：S2≤S2n。

二次回路的负荷l：取决于二次回路的阻抗Z2的值，则：S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+RWl+RXC）或S2V1≈∑Si+I2n2（RWl+RXC）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0．1Ω，RWL为二次回路导线电阻，计算公式化为：RWL=LC/（r×S）。

式中，r为导线的导电率，铜线r=53m/（Ωmm2），铝线r=32m（Ωmm2），S为导线截面积（mm2），LC为导线的计算长度（m）。

设互感器到仪表单向长度为L1，。

电流互感器使用时的注意事项—、概述电流互感器是电力系统中重要的设备之一，用于将高电压和大电流转换为低电压和小电流，以便于测量和保护。

然而，在使用电流互感器时，有一些注意事项需要我们格外关注。

本文将详细介绍电流互感器的使用注意事项，以帮助用户正确操作、维护和检查该设备，确保其安全可靠运行。

二、注意事项1.正确选择型号电流互感器的型号应与实际负荷相匹配。

例如，如果实际负荷为200OkVA，则应选择变比为2000/5的电流互感器。

如果使用不当，可能会导致测量误差过大或设备损坏。

2.安装环境电流互感器应安装在干燥、无尘、无剧烈振动的环境中。

同时，应考虑到设备的使用温度和湿度等环境因素，以避免设备过热或受损。

3.正确的连接方式电流互感器的输入端应与电源或负载串联，输出端应与测量仪表并联。

在连接时，应确保连接线的接触良好，避免出现断路或接触不良的情况。

此外，应遵循电源和负载的极性规定，以确保设备的正确运行。

4.运行监测在设备运行期间，应定期检查电流互感器的运行状况。

例如，应检查是否有异常声音或振动，以及设备的温度和湿度等参数是否正常。

如果发现异常情况，应及时进行处理，以确保设备的安全可靠运行。

5.预防性维护为了延长电流互感器的使用寿命和避免意外故障，应定期进行预防性维护。

例如，应定期检查设备的紧固件是否松动或腐蚀，以及绝缘材料是否老化等。

如果发现这些问题，应及时进行处理，以确保设备的正常运行。

三、结论电流互感器作为电力系统中重要的设备之一，对于电力系统的安全可靠运行至关重要。

在使用电流互感器时，我们需要注意正确选择型号、安装环境、正确的连接方式、运行监测和预防性维护等方面的事项。

只有严格遵守这些注意事项，才能确保电流互感器的安全可靠运行，从而保障电力系统的稳定性和可靠性。

电压互感器电压互感器的作用是隔离高电压，并把高电压变为低电压，供继电保护、自动装置和测量仪表获取一次侧电压信息。

电压互感器的配置原则是：应满足测量、保护、同期和自动装置的要求；保证在运行方式改变时，保护装置不失压、同期点两侧都能方便地取压。

通常如下配置：1、母线6～220kV电压级的每组主母线的三相上应装设电压互感器，旁路母线视回路出线外侧装设电压互感器的需要而确定。

2、线路当需要监视和检测线路断路器外侧有无电压，供同期和自动重合闸使用，该侧装一台单相电压互感器3、发电机一般在出口处装两组。

一组（三只单相、双绕组接线）用于自动调节励磁装置。

一组供测量仪表、同期和继电保护使用，该组电压互感器采用三相五柱式或三只单相接地专用互感器，接成接线，辅助绕组接成开口三角形，供绝缘监察用。

当互感器负荷太大时，可增设一组不完全星形连接的互感器，专供测量仪表使用。

50MW及以上发电机中性点常还设一单相电压互感器，用于100%定子接地保护。

4、变压器变压器低压侧有时为了满足同步或继电保护的要求，设有一组电压互感器。

5、330～500kV电压级的电压互感器配置：双母线接线时，在每回出线和每组母线三相上装设。

一个半断路器接线时，在每回出线三相上装设，主变压器进线和每组母线上则根据继电保护装置、自动装置和测量仪表的要求，在一相或三相上装设。

线路与母线的电压互感器二次回路不切换。

影响误差的主要因素：1、一次电流2、二次负载：二次负荷阻抗增加，比差向负方向增大，角差向正方向增大。

3、负载功率因素：比差按正弦曲线规律变化，角差按余弦规律变化。

三、电压互感器的选择：1、额定电压的选择：三相式电压互感器(用于3～15kV系统)，其一、二次绕组均接成星形，一次绕组三个引出端跨接于电网线电压上，额定电压均以线电压表示，分别为UNS和100V。

单相式电压互感器，其一、二次绕组的额定电压的表示有两种情况：1、单台使用或两台接成不完全星形，一次绕组两个引出端跨接于电网线电压上(用于3～35kV 系统)，一、二次绕组额定电压均以线电压表示，分别为UNS 和IOOV；2、三台单相互感器的一、二次绕组分别接成星形(用于3kV及以上系统)，每台一次绕组接于电网相电压上，单台的一、二次绕组的额定电压均以相电压表示，分别为和100/3V V。

电流互感器选型原则和方法电流互感器选型原则和方法一、前言电流互感器是一种非常重要的电力设备，广泛应用于电力系统中。

它的作用是将高电流转换为低电流，以便于测量、保护和控制等方面的应用。

因此，正确地选择适合的电流互感器对于保证系统运行的安全稳定具有非常重要的意义。

本文将从以下几个方面介绍电流互感器选型原则和方法。

二、选型原则1.符合使用条件在选择电流互感器时，首先需要考虑它是否符合使用条件。

例如，需要考虑其额定电压、额定频率、额定负荷等参数是否符合实际使用条件。

2.精度要求在选择电流互感器时，需要根据实际需求来确定其精度要求。

一般来说，精度越高的电流互感器价格越贵。

因此，在保证测量精度的前提下，应尽可能选择价格适中的产品。

3.安装方式在选择电流互感器时，需要考虑其安装方式。

一般来说，有固定式和插入式两种安装方式。

固定式适用于较小的负荷，在大型变压器等设备上使用插入式更为方便。

4.环境条件在选择电流互感器时，需要考虑其工作环境。

例如，需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。

5.品牌和质量在选择电流互感器时，需要考虑其品牌和质量。

一般来说，知名品牌的产品质量相对较高，因此应尽可能选择知名品牌的产品。

三、选型方法1.确定额定电流在选择电流互感器时，首先需要确定其额定电流。

一般来说，应根据实际需求来确定额定电流。

例如，在测量小电流时可以选择额定电流较小的产品，在测量大电流时可以选择额定电流较大的产品。

2.确定精度等级在确定额定电流后，需要根据实际需求来确定精度等级。

一般来说，有0.5、1、3等精度等级可供选择。

应根据实际需求来确定最佳精度等级。

3.确定安装方式在确定精度等级后，需要考虑安装方式。

一般来说，固定式适用于较小的负荷，在大型变压器等设备上使用插入式更为方便。

4.确定环境条件在确定安装方式后，需要考虑环境条件。

例如，需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。

5.选择品牌和质量在确定环境条件后，需要选择品牌和质量。

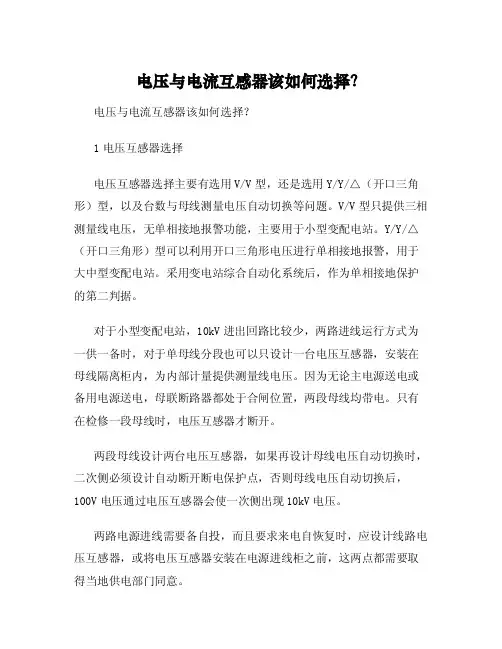

电压与电流互感器该如何选择？电压与电流互感器该如何选择？1电压互感器选择电压互感器选择主要有选用V/V型，还是选用Y/Y/△（开口三角形）型，以及台数与母线测量电压自动切换等问题。

V/V型只提供三相测量线电压，无单相接地报警功能，主要用于小型变配电站。

Y/Y/△（开口三角形）型可以利用开口三角形电压进行单相接地报警，用于大中型变配电站。

采用变电站综合自动化系统后，作为单相接地保护的第二判据。

对于小型变配电站，10kV进出回路比较少，两路进线运行方式为一供一备时，对于单母线分段也可以只设计一台电压互感器，安装在母线隔离柜内，为内部计量提供测量线电压。

因为无论主电源送电或备用电源送电，母联断路器都处于合闸位置，两段母线均带电。

只有在检修一段母线时，电压互感器才断开。

两段母线设计两台电压互感器，如果再设计母线电压自动切换时，二次侧必须设计自动断开断电保护点，否则母线电压自动切换后，100V电压通过电压互感器会使一次侧出现10kV电压。

两路电源进线需要备自投，而且要求来电自恢复时，应设计线路电压互感器，或将电压互感器安装在电源进线柜之前，这两点都需要取得当地供电部门同意。

对于有高压电动机的变配电站，为保证电压互感器故障时高压电动机低电压保护不误动作，应设计两段母线测量电压自动切换。

切换整定时间应小于高压电动机低电压保护的动作时间，对于无高压电动机的变配电站为了保证在电压互感器故障时，电能计量不受到影响也需要设计两段母线测量电压自动切换。

两段母线测量电压自动切换应与电源进线及母联连锁，只有在两路电源进线同时合闸，或有一路电源进线与母联合闸时才允许自动切换。

不应加电压互感器手车位置或隔离开关连锁，否则自动切换无法实现。

V/V型无中性点只能取得线电压，可选用两个单相电压互感器组成。

如果二次侧需要接地时只能将B相接地。

Y/Y型有三相三柱式，三相五柱式与三个单相电压互感器三种形式。

三相三柱式用于高压侧中性点接地的供配电系统。

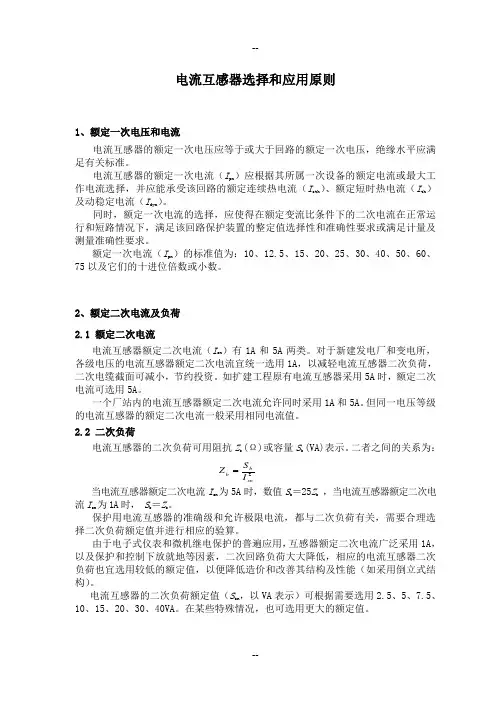

电流互感器选择和应用原则1、额定一次电压和电流电流互感器的额定一次电压应等于或大于回路的额定一次电压，绝缘水平应满足有关标准。

电流互感器的额定一次电流（I pn ）应根据其所属一次设备的额定电流或最大工作电流选择，并应能承受该回路的额定连续热电流（I cth ）、额定短时热电流（I th ）及动稳定电流（I dyn ）。

同时，额定一次电流的选择，应使得在额定变流比条件下的二次电流在正常运行和短路情况下，满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求。

额定一次电流（I pn ）的标准值为：10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。

2、额定二次电流及负荷 2.1 额定二次电流电流互感器额定二次电流（I sn ）有1A 和5A 两类。

对于新建发电厂和变电所，各级电压的电流互感器额定二次电流宜统一选用1A ，以减轻电流互感器二次负荷，二次电缆截面可减小，节约投资。

如扩建工程原有电流互感器采用5A 时，额定二次电流可选用5A 。

一个厂站内的电流互感器额定二次电流允许同时采用1A 和5A 。

但同一电压等级的电流互感器的额定二次电流一般采用相同电流值。

2.2 二次负荷电流互感器的二次负荷可用阻抗Z b (Ω)或容量S b (VA)表示。

二者之间的关系为：当电流互感器额定二次电流I sn 为5A 时，数值S b ＝25Z b ，当电流互感器额定二次电流I sn 为1A 时， S b ＝Z b 。

保护用电流互感器的准确级和允许极限电流，都与二次负荷有关，需要合理选择二次负荷额定值并进行相应的验算。

由于电子式仪表和微机继电保护的普遍应用，互感器额定二次电流广泛采用1A ，以及保护和控制下放就地等因素，二次回路负荷大大降低，相应的电流互感器二次负荷也宜选用较低的额定值，以便降低造价和改善其结构及性能（如采用倒立式结构）。

电流互感器的二次负荷额定值（S bn ，以VA 表示）可根据需要选用2.5、5、7.5、10、15、20、30、40VA 。
