UPVC 排水管施工质量通病的防治硬质聚氯乙烯排水管简称UPVC 排水管,它具有质轻、光洁、美观、水阻小、组配灵活,安装省时省力,使用中不宜堵塞,维修量小等特点。

由于一些施工人员不熟悉UPVC 排水管的安装特性,经常出现管道表面碰伤污染,伸缩节安装不到位,排水管漏水,过楼板管道灌口渗漏等现象,因此,在施工中应加强检查,杜绝质量通病的出现。

1 塑料管表面划伤及污染聚氯乙烯管道表面硬度不如钢铁,容易受损坏,施工人员在管材和管件运输、装卸时不注意,塑料管经常受到尖锐物品碰撞,抛摔滚拖和曝晒。

施工过程中,随意将管材、管件置于地面上存放和切割;粘接时没能根据插入深度线抹胶,造成粘接剂外露,没能及时清理;吊洞前没有用塑料薄膜或废纸将管道包起来;竣工卫生清理时没有用软布擦洗,而是用砂纸或尖锐器具利磨,所有这些现象均造成管道变形,表面碰伤污染,使排水管表面失去光泽,影响了施工质量。

2 伸缩节安装不到位UPVC排水管的管材两端为插头,管件均为承口,多数采用承插粘接法连接,属不变的永久性连接,而塑料制品的线膨胀系数较大,管道受环境温度和污水温度变化引起的伸缩较大,管道收缩必须依靠伸缩节这个专用配件来解决,否则就有拉坏或胀坏弯管的可能。

但在安装过程中常犯的毛病是不按规范规定增设伸缩节,随意变动伸缩节位置,减少伸缩节数量,即使位置数量均符合要求,又不按当时的环境温度,在管材插口处做插入深度记号,安装后又不知道插入多深,质检人员无法检查,造成天冷时插口脱出橡胶密封圈的保护范围,臭气外泄;天热时管材又无处可伸,涨坏接口,造成不应有的渗漏。

3 UPVC 排水管道接口渗漏UPVC排水管的安装,多数采用承插粘接法连接。

看似很简单的工艺,施工人员在操作过程中常常出现种种错误,造成排水管道接口漏水现象严重。

施工人员下料时一是管口切割不齐,有时下料过短,造成插入深度不够;粘接前没有擦净管道及管件表面粘有的油污、灰砂、水迹;涂胶时承插口表面的粘接剂没有均匀涂抹;粘接时没能保证承插接口直度和接口位置准确及插入深度;粘结强度不够就开始施工下道工序,造成接口滑脱,管道接口变形,出现管道连接不顺直和粘不牢现象。

穿墙螺杆 洞渗水
螺杆洞封堵不到位
1、支模时穿墙螺杆PVC套管稍做斜度，外低内高 2、外墙抹灰前螺杆洞外侧用干硬砂浆堵洞，内部可打发泡胶
四 涂料外墙渗漏水
1、施工缝清理干净，先抹5厚防水砂浆，再浇筑女儿墙砼； 2、女儿墙与屋面阴角处做好圆角泛水及滴水线。
防水附加层最好用聚氨酯类有一定弹性的涂料+胎网
(2)外侧柔性防水层 ①底板、外墙防水层
底板防水施工前垫层应表面压光，砖胎模阴阳角处应用水泥砂浆抹出R50 圆角，外墙防水层施工前应先对混凝土表面缺陷进行修补；地下室外墙容易 出现的主要问题是裂缝和蜂窝麻面，一般采取表面修补法，灌浆封堵法。对 于裂缝宽度小于0.2mm的混凝土表面裂缝、汽孔、蜂窝麻面等一般裂缝，先 用水泥胶浆填充补平，待干燥后打磨平整，面层用聚合物水泥砂浆再次封闭 即可。当裂缝宽度超过渡0.2mm时，可采用压力灌浆法进行修补。防水施工 前应对外墙施工缝、后浇带、底板与外墙转接处进行防水附加层加强处理。 外防水一般采用不小于2聚胺脂防水涂膜或不小于3厚的SBS改性沥青防水卷材。 外墙防水保护层可采用30mm厚聚苯板或120mm厚非粘土砖墙。
① 基本设计要求：地下室底板、外墙、顶板应采用抗渗混凝土，抗渗等级不 小于P6，防水混凝土结构厚度不小于250mm，设计裂缝宽度不得大于0.2mm，不 得出现贯通性裂缝，迎水面钢筋保护层厚度不应小于50mm。
② 主要施工要点： 配合比：胶凝材料用量不少于320kg/m3，在满足混凝土抗渗等级、强度、 耐久性条件下，水泥用量不少于260kg/m3；砂率应控制在35%~40%，泵送时可 增至45%，灰砂比按1:1.5~1:2.5控制，水胶比不得大于0.5,入泵塌落度按 120mm~160mm控制,初凝时间按6~8h设计。 浇筑：混凝土应分层浇筑，分层振捣，每层厚度不得超过500mm，混凝土 浇筑应进行混凝土搅拌、运输、浇筑力能计算，确保上层混凝土在下层混凝土 初凝前覆盖，避免形成冷缝。混凝土应连续浇筑，尽量少留施工缝。混凝土应 振捣密实，避免过振、漏振。

三、穿楼板管道防渗漏做法
3、穿楼板管道止水节做法
● 工艺流程：
放线定位——止水节固定——浇筑楼板——拆除模板——止水节保 护——止水节清理——安装管道
XX住宅工程楼地面防渗漏措施
三、穿楼板管道防渗漏做法
2、有套管穿楼板管道
● 工艺流程：
放线定位——套管固 定——浇筑楼板——套 管清理——安装管道— —填塞套管与管道间缝 隙——打密封膏——结 构闭水试验——找平层/ 找坡层——防水附加 层——防水层——闭水 试验——防水保护层/饰 面层
XX住宅工程楼地面防渗漏措施
X X 住 宅 工 程穿楼楼地板管面道防防渗渗漏漏做措法（施图集+照片+文字）
1、无套管穿楼板管道
● 工艺流程： 安装管道——支模——浇注混凝土——结构闭水试验——打密封
膏——找平找坡层——防水附加层——防水层——闭水试验——防水 保护层/饰面层
XX住宅工程楼地面防渗漏措施
XX住宅工程楼地防渗漏措施

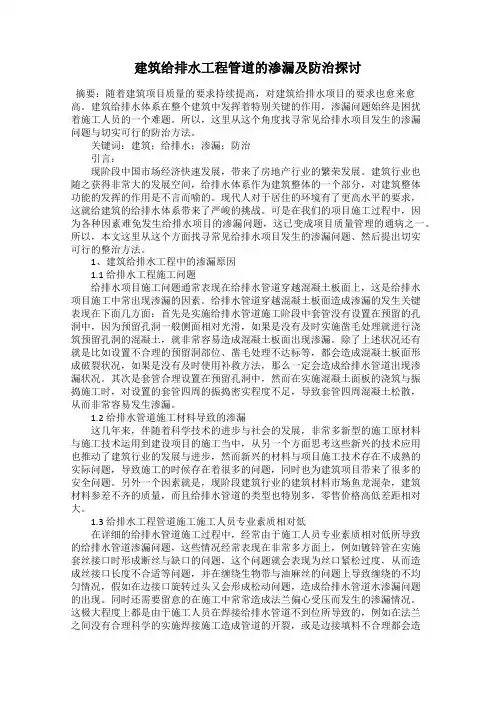

建筑给排水工程管道的渗漏及防治探讨摘要：随着建筑项目质量的要求持续提高，对建筑给排水项目的要求也愈来愈高。

建筑给排水体系在整个建筑中发挥着特别关键的作用，渗漏问题始终是困扰着施工人员的一个难题。

所以，这里从这个角度找寻常见给排水项目发生的渗漏问题与切实可行的防治方法。

关键词：建筑；给排水；渗漏；防治引言：现阶段中国市场经济快速发展，带来了房地产行业的繁荣发展。

建筑行业也随之获得非常大的发展空间，给排水体系作为建筑整体的一个部分，对建筑整体功能的发挥的作用是不言而喻的。

现代人对于居住的环境有了更高水平的要求，这就给建筑的给排水体系带来了严峻的挑战。

可是在我们的项目施工过程中，因为各种因素难免发生给排水项目的渗漏问题，这已变成项目质量管理的通病之一。

所以，本文这里从这个方面找寻常见给排水项目发生的渗漏问题、然后提出切实可行的整治方法。

1、建筑给排水工程中的渗漏原因1.1给排水工程施工问题给排水项目施工问题通常表现在给排水管道穿越混凝土板面上，这是给排水项目施工中常出现渗漏的因素。

给排水管道穿越混凝土板面造成渗漏的发生关键表现在下面几方面：首先是实施给排水管道施工阶段中套管没有设置在预留的孔洞中，因为预留孔洞一般侧面相对光滑，如果是没有及时实施凿毛处理就进行浇筑预留孔洞的混凝土，就非常容易造成混凝土板面出现渗漏。

除了上述状况还有就是比如设置不合理的预留洞部位、凿毛处理不达标等，都会造成混凝土板面形成破裂状况，如果是没有及时使用补救方法，那么一定会造成给排水管道出现渗漏状况。

其次是套管合理设置在预留孔洞中，然而在实施混凝土面板的浇筑与振捣施工时，对设置的套管四周的振捣密实程度不足，导致套管四周混凝土松散，从而非常容易发生渗漏。

1.2给排水管道施工材料导致的渗漏这几年来，伴随着科学技术的进步与社会的发展，非常多新型的施工原材料与施工技术运用到建设项目的施工当中，从另一个方面思考这些新兴的技术应用也推动了建筑行业的发展与进步，然而新兴的材料与项目施工技术存在不成熟的实际问题，导致施工的时候存在着很多的问题，同时也为建筑项目带来了很多的安全问题。
