花篮拉杆式型钢悬挑脚手架在高层建筑施工中的应用

悬挑式脚手架在高层建筑中的应用摘要：现阶段，我国各施工企业技术力量不等，管理人员普遍年轻化，所编写的专项施工方案质量有所欠缺，通常仅考虑整体悬挑脚手架的技术要求，对于一些节点做法基本均未在方案中体现，在方案不完善、技术交底不全面的情况下，给后续施工带来隐患。

基于此，本文就悬挑式脚手架在高层建筑中的应用进行简要探究。

关键词：悬挑式脚手架；高层建筑；应用1工程概况某工程总建筑面积约4.2万m2，地上部分建筑面积约3.1万m2，框架结构。

3号楼地上部分分左单元楼、右单元楼和报告厅，左侧单元楼7层高35.45m，右侧单元楼15层高67.3m，报告厅3层高12.95m，悬挑梁板最长处2.5m。

悬挑板处的脚手架施工是本工程项目建设中的重点、难点。

根据工程的特点及现场实际情况制订如下方案：本工程首层、三层顶及四层顶采用落地式脚手架，左单元四层顶开始采用悬挑脚手架，右单元三层顶、七层顶采用悬挑脚手架，悬挑脚手架搭设最高处约18.5m。

2施工准备2.1施工材料48mm×2.7mm焊接钢管，扣件采用直角型、旋转型和对接型可锻铸铁扣件，安全网采用1.8m×6m密目式安全立网，80cm宽钢笆网片，主次梁采用18号工字钢，高强螺栓，花篮拉杆。

2.2放线放好脚手架立杆位置线，保证脚手架离建筑物的距离。

2.3机具准备塔式起重机、回转扳手、电动扳手、电焊机。

2.4施工前交底（1）脚手架搭设施工人员必须持证上岗，上岗人员需定期体检，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得进行脚手架操作。

（2）立体交叉作业要错开安排，不允许在同一垂直面上下同时操作。

（3）作业人员必须正确佩戴安全帽，带好安全带。

（4）架体搭设应严格按方案施工，施工偏差不得超出规范及标准的要求。

横杆、立杆做到横平竖直，接点处连接要牢靠，纵距、横距、步距一致，安全网张挂整齐，连墙件牢固可靠，架管油漆色彩分明，架体美观整洁。

3施工方法施工工艺流程为：工字钢位置放线标记→预埋U形卡箍→铺设工字钢并加固→搭设外架→预埋拉杆螺栓套管→张拉花篮拉杆。

花篮拉杆型钢悬挑脚手架在阳台处的施工处理技术摘要：花篮拉杆型钢式悬挑脚手架施工技术，是目前民用高层建筑发展的方向，由于受限：“悬挑脚手架规范不允许锚固在悬挑结构构件上”，阳台门洞处悬挑工字钢安装只有安装锚固在阳台门洞上方结构墙梁上，若不事先周密谋划，制定单独的工字钢悬挑梁设置方法，会给后期工作带来不少烦恼。

作者通过将花篮拉杆型钢悬挑脚手架应用在江苏昆山千灯镇云璟台住宅小区工程项目中实践，介绍在阳台处的施工技术和心得体会，供大家分享。

关键词：花篮拉杆型钢式悬挑脚手架；重点难点分析；应对措施；平面布署；计算方法；材料部署；制作要求；工艺流程；工艺规程；检查与验收；安全要求引言随着我国国民经济的快速发展，民用建筑工程中的高层建筑日益增多，采用在楼层面上安装压环式悬挑工字钢搭设楼外周钢管脚手架施工技术存在一些弱点，一是每层悬挑工字钢用量较大，二是主体下部二次结构施工和内粉刷时，搭设的钢管脚手架尚未拆除，楼层面上安装的悬挑工字钢对运输、施工造成极大影响，三是墙体预留工字钢洞口的后期修补难度大，易渗漏。

如何解决这几个影响因素，GB51210-2016《建筑施工脚手架安全技术统一标准》、JGJ130-201《建筑施工扣件式钢管脚手架安全技术规范》等规范尚无明确的指导，而江苏省于二○一一年颁布实施《建筑施工悬挑式钢管脚手架安全技术规程》，有效的解决了花篮拉杆型钢式悬挑脚手架的施工理论、验收依据问题，本文对江苏省规程中未涉及的在阳台处花篮拉杆型钢悬挑脚手架的施工处理技术，进行了实践后的总结和探讨。

1、花篮拉杆型钢式悬挑脚手架方案概述本工程位于江苏省苏州市昆山市千灯镇，地上建筑面积为120868.18㎡，地下建筑面积为37784.28㎡，由11栋楼组成的小区。

1.1钢管脚手架：本工程各楼主体结构施工时，沿楼外墙周边区域搭设双排悬挑式钢管扣件脚手架，采用Φ48.0×3.0钢管（考虑折旧等因素受力计算按照Φ48.0×2.8），立杆纵距1.5m，横距为0.85m（净距0.8m），步距为1.8m，内立杆距墙0.3m，脚手架外立面设置连续剪刀撑。

新型花篮拉杆式悬挑架施工技术应用[摘要]随着经济的发展，高层建筑在建筑工程中的比例不断上升，随之而来的是施工脚手架的选择，悬挑脚手架是高层建筑施工中应用十分广泛的一种建筑外防护形式，它的优越性在于良好的经济效应以及节约工期。

与附着式升降脚手架（爬架）相比，悬挑式钢管脚手架使用普通钢管及连接扣件等配件直接悬挑搭设，不需要大量的一次性投入，尤其适合于广大施工企业资金紧张的现状。

新型花篮拉杆式悬挑架工字钢固定在结构外墙上，上部采用花篮拉杆对悬挑工字钢进行拉结，形成一种稳固的三角支撑体系。

成本较底，施工简易，同时符合绿色施工技术的应用理念，具备极强的研究价值及推广前景。

本工程1-4#住宅楼外防护架全部采用新型花篮拉杆式悬挑架施工。

[关键词]高层建筑；悬挑架；新型花篮拉杆；半预埋螺栓；绿色施工一、引言目前房建项目外脚手架工程主要有落地架、悬挑架、爬架三大类型，其中优缺点各不相同。

悬挑架避免了落地架不能提前进行地下室外墙防水及肥槽回填的缺点，且成本较之爬架更加低廉，因此悬挑脚手架在房建项目中得到了广泛应用。

传统悬挑脚手架悬挑工字钢排布困难，而且在墙体中留下大量施工洞，影响结构质量和防水效果，遭受小业主的大量投诉，槽钢层的说法也因此应用而生。

综合绿色建造理念，考虑成本情况及环保效益，一种新型悬挑架来代替传统型钢悬挑架的施工技术应用而生。

传统的悬挑工字钢脚手架缺点也比较凸显：悬挑脚手架放置的工字钢，楼面放置的长度大于悬挑的长度（锚固段大于悬挑段的1.25倍）；浪费工字钢，增加成本，不利于绿色建造技术的推广，同时也给后续的施工带来不便。

二、花篮悬挑架概况（一）设计特点悬挑挑架的型钢挑梁由16#工字钢组成，根据不同用途分为普通型、直型、角型三种。

斜拉杆由Φ20钢拉杆拉结。

钢拉杆斜上端通过螺栓固定在建筑物上部结构、下部吊耳与型钢挑梁相连结，型钢挑梁由螺栓固定在结构上。

悬挑架型钢布设沿建筑物以≤1.5m的间距设置一榀。

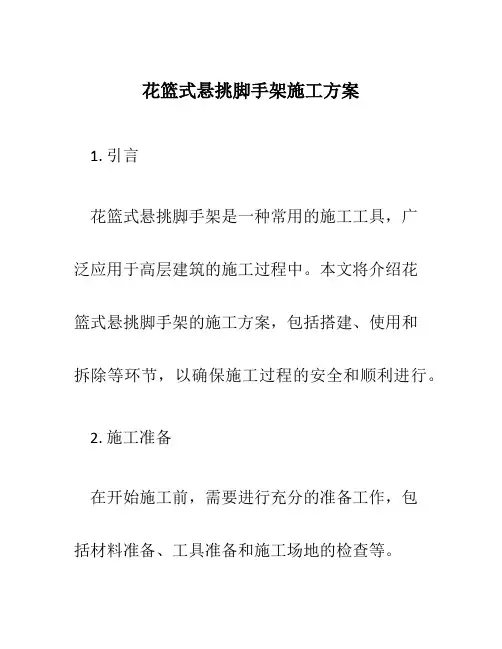

花篮式悬挑脚手架施工方案1. 引言花篮式悬挑脚手架是一种常用的施工工具，广泛应用于高层建筑的施工过程中。

本文将介绍花篮式悬挑脚手架的施工方案，包括搭建、使用和拆除等环节，以确保施工过程的安全和顺利进行。

2. 施工准备在开始施工前，需要进行充分的准备工作，包括材料准备、工具准备和施工场地的检查等。

2.1 材料准备花篮式悬挑脚手架的主要材料包括钢管、连接件、扣件、脚轮等。

在施工前，需要确保所有材料的质量符合标准要求，并做好储存和保养工作。

2.2 工具准备常用的工具包括扳手、螺丝刀、钢锤等。

在施工前，需要检查这些工具的状态，确保能够正常使用。

2.3 施工场地检查施工前需要对施工场地进行检查，确保地面平整、稳固，并清理掉障碍物。

同时需要检查天气状况，避免在恶劣天气下进行施工。

3. 搭建花篮式悬挑脚手架搭建花篮式悬挑脚手架的过程包括选址、安装花篮和悬挑杆、搭设支撑结构等环节。

3.1 选址在选址过程中，需要考虑施工范围、施工高度以及周围环境。

选址时应选择平稳、坚固的地面，并确保周围无障碍物或危险因素。

3.2 安装花篮和悬挑杆首先，将花篮安装在悬挑杆上，并确保花篮能够牢固地固定在悬挑杆上。

然后，将悬挑杆依次连接起来，形成整个悬挑脚手架的结构。

3.3 搭设支撑结构在花篮式悬挑脚手架的搭建过程中，需要搭设支撑结构，以确保整个脚手架具有足够的稳定性和承载力。

支撑结构包括主杆、副杆、水平杆等。

4. 使用花篮式悬挑脚手架在花篮式悬挑脚手架已经搭建完成后，可以开始使用。

使用过程中需要注意安全事项，确保工人能够在安全和稳定的环境下进行施工。

4.1 安全防护在使用花篮式悬挑脚手架时，必须按照规定佩戴安全帽、安全带等个人防护装备，确保工人的人身安全。

同时，还应设置警戒标志，警示周围人员注意施工区域。

4.2 负荷限制花篮式悬挑脚手架的负荷限制是指该脚手架能够承受的最大负荷。

在使用脚手架时，必须严格控制负荷，避免超过负荷限制，以防止发生意外。
