滑触线装置安装 小麟

滑触线的执行标准一、设备要求滑触线应符合国家相关标准，具备产品合格证书和安全认证标识。

滑触线应由专业制造商生产，设备材料和配件应满足相关质量要求。

二、操作规范1. 使用前应检查滑触线的安装是否牢固，导电部分是否良好，接触点是否良好，防护装置是否齐全等。

2. 操作时应按照设备规定的电源电压和电流进行操作，不得超过设备的额定负载。

3. 操作时应保持滑触线的清洁，定期清理导电部分和接触点，防止灰尘和杂物影响导电性能。

4. 操作时应遵守设备的安全操作规程，不得随意拆卸和改装滑触线设备。

三、维护保养1. 定期检查滑触线的安装和固定情况，确保滑触线稳定可靠。

2. 定期检查滑触线的导电部分和接触点，清理灰尘和杂物，保持清洁。

3. 定期检查滑触线的电源线和电缆，确保无破损和老化现象。

4. 在维护保养时，应遵循设备的安全操作规程，确保人员安全。

四、安全标准滑触线应符合国家相关电气安全标准，具备接地保护、过载保护、短路保护等安全功能。

在危险环境中使用滑触线时，应采取相应的防爆、防火措施。

五、验收规则1. 滑触线设备应符合相关标准和设计要求，外观无明显损伤和变形。

2. 滑触线的导电性能应符合要求，接触良好，无断路或接触不良现象。

3. 滑触线的安全保护装置应完好有效，能够正常工作。

4. 验收时应进行通电测试，检查滑触线的各项功能是否正常。

六、技术要求滑触线应满足以下技术要求：1. 滑触线的导电部分应采用优质材料制成，具有良好的导电性能和耐腐蚀性能。

2. 滑触线的接触点应设计合理，接触良好，能够承受较大的电流。

3. 滑触线应具有良好的绝缘性能和耐高温性能，能够在不同的环境中稳定工作。

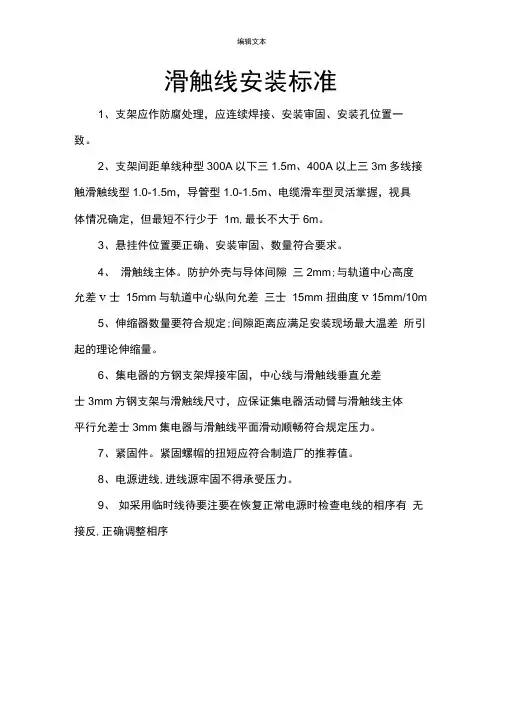

滑触线安装标准1、支架应作防腐处理，应连续焊接、安装审固、安装孔位置一致。

2、支架间距单线种型300A以下三1.5m、400A以上三3m多线接触滑触线型1.0-1.5m，导管型1.0-1.5m、电缆滑车型灵活掌握，视具体情况确定，但最短不行少于1m,最长不大于6m。

3、悬挂件位置要正确、安装审固、数量符合要求。

4、滑触线主体。

防护外壳与导体间隙三2mm;与轨道中心高度允差v 士15mm与轨道中心纵向允差三士15mm 扭曲度v 15mm/10m5、伸缩器数量要符合规定;间隙距离应满足安装现场最大温差所引起的理论伸缩量。

6、集电器的方钢支架焊接牢固，中心线与滑触线垂直允差士3mm方钢支架与滑触线尺寸，应保证集电器活动臂与滑触线主体平行允差士3mm集电器与滑触线平面滑动顺畅符合规定压力。

7、紧固件。

紧固螺帽的扭短应符合制造厂的推荐值。

8、电源进线,进线源牢固不得承受压力。

9、如采用临时线待要注要在恢复正常电源时检查电线的相序有无接反,正确调整相序起重机平台、爬梯安装要求1、由于安装处于高空作业进入安装现场请戴好安全帽、系好安全带后方可进行作业。

2、爬梯的安装应注意爬梯的安装部位，四周应留有足够的空间以保证人员的安全操作。

3、爬梯应采用焊接的方式固定在钢梁上或采用打固定螺栓的方式固定在水泥柱上无论何种方式须保证紧固安全可靠。

4、爬梯及护圈的焊接应保证实焊，应道焊缝结束后。

应清除焊渣、检查焊缝不应存在虑焊，应按焊接要求不小于6mm 焊高。

5、平台的安装必须注意安装位置应便于维修人员安全操作，所有焊接应完全符合焊接要求每道焊缝应进行焊渣清理检查确定合格后才能交付使用。

对于立焊或仰焊的部位应特别注意,不应存在虑焊状况。

6、所有安装、焊接的外观必须保证符合焊符合焊接件标准去除安装后留有的毛刺、焊瘤等缺陷。

主机电气安装调试1. 小车悬挂电缆同一挂内不允许有长短不一，挂与挂之间长度一样，尾挂可以短于中间挂。

电缆以滑车上固定时可以重叠但不允许交叉。

滑触线知识点一、知识概述《滑触线知识点》①基本定义：滑触线就是一种给移动设备供电的系统线。

简单讲呢，就像家里电器插在插座上要用电线供电一样，有些设备是会移动的呀，不能老拖着个线跑，就靠滑触线这种特别的线给它供电。

它一般是由滑线导轨和集电器等部分组成的。

②重要程度：在工业领域那可是相当重要的，像行车、移动天车那些大型移动设备都得靠它供电，要是没了滑触线，这些设备就没法正常工作，整个生产环节都得乱套。

③前置知识：得了解点电路知识，像什么电流、电压基本概念，不然的话都不好理解滑触线怎么传递电的。

还有就是对于移动设备的运行方式也得有个概念，如果不知道设备是怎么动的，也很难理解滑触线怎么跟着它供电。

④应用价值：在各种重工业厂房里大量应用啊。

比如说在大型钢铁厂里，那些吊运钢坯的行车，靠着滑触线供电才能在厂房里来回跑着吊运钢材。

要是人工去拉电线给行车供电，那不现实也不安全。

二、知识体系①知识图谱：在电气工程里面算是比较小却不可或缺的一块知识内容。

它和移动供电技术相关知识联系紧密。

②关联知识：和电工学里很多知识有关联，像电路的安全防护知识就很重要，毕竟滑触线也是在电路系统中工作的。

还和一些机械运动知识相关联，因为它得配合着移动设备用。

③重难点分析：- 掌握难度：有一定难度，要理解它的供电原理和整个系统的构成不容易。

像不同类型的滑触线在不同条件下的性能区别就比较头疼。

- 关键点：理解滑触线与集电器的匹配性很关键，还有就是滑触线的安装规范。

④考点分析：- 在电气相关的考试中，要是考查工业供电这一块的话，滑触线可能会以选择题或者简单的分析题出现。

比如让你选择适合某一移动设备工作环境的滑触线类型这种题。

三、详细讲解【理论概念类】①概念辨析：- 滑触线的核心是导电，通过导轨和集电器的接触来实现电能传输。

导轨就像火车的铁轨一样，是电流的通道，集电器呢就像火车的轮子，在导轨上移动同时把电取走给设备。

②特征分析：- 耐用性特征：它得适应不同的工作环境，像是在有灰尘、有湿度甚至有轻微腐蚀性气体的环境下也得长时间稳定工作，这就要求它的材料要有比较好的抗腐蚀、耐磨等性能。

安全型滑触线安装施工工法一、前言安全型滑触线安装施工工法是一种旨在保障工程施工过程中人员安全的工法。

在施工过程中，滑触线通常会承载大电流，而且施工现场有较高的人员密集度，因此必须采取安全可靠的施工工法来防止事故的发生。

二、工法特点安全型滑触线安装施工工法具有以下特点：1. 安全性高：该工法采用了一系列安全措施，如安全护栏、紧急停机装置和电气隔离等，可以有效确保施工人员的安全。

2. 施工效率高：工法中采用了先进的施工设备和技术手段，能够提高施工效率，缩短施工周期。

3. 经济性好：该工法的机具设备和材料采购成本相对较低，因此施工成本较低。

三、适应范围安全型滑触线安装施工工法适用于各类轨道交通项目，如地铁、轻轨、有轨电车等。

它可以用于滑触线的安装和维护工程。

四、工艺原理安全型滑触线安装施工工法的原理是基于对施工工法与实际工程之间的联系进行分析和解释。

在施工过程中，通过采取一系列技术措施，例如先安装安全护栏、设置紧急停机装置、进行电气隔离等来确保施工时的安全。

五、施工工艺安全型滑触线安装施工工法的施工工艺包括以下几个阶段：1. 施工前准备：包括场地勘察、设计方案制定和资料准备等工作。

2. 安全措施布置：施工现场需要设置安全护栏、紧急停机装置和警示标识等，以确保人员安全。

3.设备安装：根据设计方案，安装滑触线设备，包括滑线、支架等。

4. 电气隔离：在施工现场进行电气隔离，避免电流对施工人员造成伤害。

5. 维护和检修：定期对滑触线进行维护和检修，保障其正常运行。

六、劳动组织在施工过程中，需要合理组织施工人员，明确各个岗位的职责，并确保施工队伍具备相关专业知识和经验。

七、机具设备施工过程中需要使用一系列机具设备，包括起重机、扳手、电动工具等。

这些设备应当具备安全可靠的性能，并且应该由经过培训的工作人员来操作和维护。

八、质量控制为了保证施工质量达到设计要求，需要进行严格的质量控制。

可以通过定期检查和测试来监测施工过程中的质量，并采取相应的措施进行纠正。
