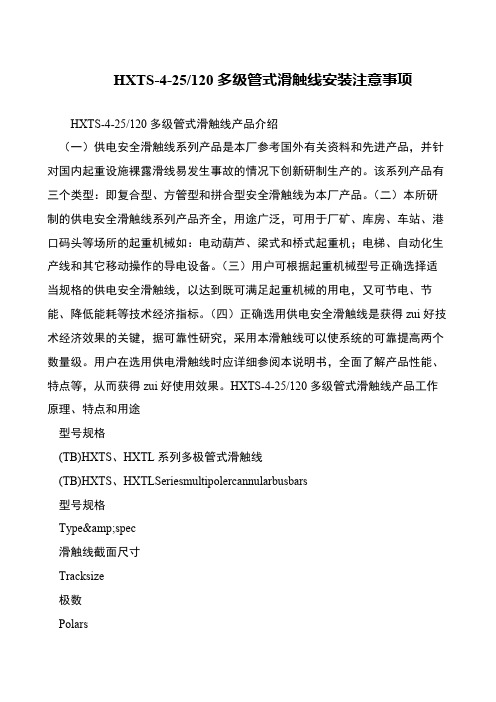

HXTS-4-25/120多级管式滑触线安装注意事项
HXTS-4-25/120多级管式滑触线产品介绍
（一）供电安全滑触线系列产品是本厂参考国外有关资料和先进产品，并针对国内起重设施裸露滑线易发生事故的情况下创新研制生产的。
该系列产品有三个类型：即复合型、方管型和拼合型安全滑触线为本厂产品。
（二）本所研制的供电安全滑触线系列产品齐全，用途广泛，可用于厂矿、库房、车站、港口码头等场所的起重机械如：电动葫芦、梁式和桥式起重机；电梯、自动化生产线和其它移动操作的导电设备。
（三）用户可根据起重机械型号正确选择适当规格的供电安全滑触线，以达到既可满足起重机械的用电，又可节电、节能、降低能耗等技术经济指标。
（四）正确选用供电安全滑触线是获得zui好技术经济效果的关键，据可靠性研究，采用本滑触线可以使系统的可靠提高两个数量级。
用户在选用供电滑触线时应详细参阅本说明书，全面了解产品性能、特点等，从而获得zui好使用效果。
HXTS-4-25/120多级管式滑触线产品工作原理、特点和用途
型号规格
(TB)HXTS、HXTL系列多极管式滑触线
(TB)HXTS、HXTLSeriesmultipolercannularbusbars
型号规格
Type&spec
滑触线截面尺寸
Tracksize
极数
Polars。
滑触线安装施工方案广州佛清从高速公路施工三分部制梁场滑触线安装方案编制：XXX2019年12月一、编制说明本方案编制旨在规范广州佛清从高速公路施工三分部制梁场滑触线的安装工作，确保施工安全、质量和进度的顺利进行。
二、技术参数滑触线型号：HXJ-240/50滑触线长度：100m滑触线数量：2条三、编制依据1.《建筑施工安全生产管理条例》2.《电气安全规定》3.《电气安全操作规程》4.《电气设备安装工程施工及验收规范》5.《高速公路桥梁施工技术规范》四、工程简介广州佛清从高速公路施工三分部制梁场滑触线安装工程是为了为制梁场提供电力供应，保证生产正常进行而进行的一项工程。
五、施工方案5.1 施工程序1.制定滑触线安装方案和施工计划。
2.组织施工人员进行现场勘测，确定滑触线的安装位置和长度。
3.制作滑触线支架和固定件，进行现场预制。
4.进行滑触线的安装。
5.进行滑触线的调试和试运行。
5.2 施工方法及技术措施1.施工前必须进行现场勘测，确定滑触线的安装位置和长度。
2.滑触线的支架和固定件必须进行现场预制，并按照设计要求进行安装。
3.滑触线的安装必须按照施工方案进行，严格控制安装质量。
4.滑触线的调试和试运行必须严格按照规定程序进行，确保安全可靠。
本方案着重规范了广州佛清从高速公路施工三分部制梁场滑触线的安装工作，从技术参数、施工依据、工程简介、施工方案等方面进行了详细说明。
在实际施工中，必须严格按照本方案的要求进行操作，确保施工安全、质量和进度的顺利进行。
5.2.1 施工准备在开始施工前，需要做好充分的施工准备工作。
首先，要对施工现场进行全面的勘测和评估，确定施工方案和施工周期。
其次，要安排好所需的设备和人员，并对设备进行验收，确保设备符合要求并能够正常工作。
最后，还需要选用合适的机具、钢结构和滑触线，确保施工过程中的安全和质量。
5.2.2 设备验收设备验收是施工准备工作中的重要环节。
在验收时，需要对设备的外观、性能、功能等方面进行全面检查，确保设备符合要求并能够正常工作。
滑触线安装标准1、支架应作防腐处理，应连续焊接、安装审固、安装孔位置一致。
2、支架间距单线种型300A以下三1.5m、400A以上三3m多线接触滑触线型1.0-1.5m，导管型1.0-1.5m、电缆滑车型灵活掌握，视具体情况确定，但最短不行少于1m,最长不大于6m。
3、悬挂件位置要正确、安装审固、数量符合要求。
4、滑触线主体。
防护外壳与导体间隙三2mm;与轨道中心高度允差v 士15mm与轨道中心纵向允差三士15mm 扭曲度v 15mm/10m5、伸缩器数量要符合规定;间隙距离应满足安装现场最大温差所引起的理论伸缩量。
6、集电器的方钢支架焊接牢固，中心线与滑触线垂直允差士3mm方钢支架与滑触线尺寸，应保证集电器活动臂与滑触线主体平行允差士3mm集电器与滑触线平面滑动顺畅符合规定压力。
7、紧固件。
紧固螺帽的扭短应符合制造厂的推荐值。
8、电源进线,进线源牢固不得承受压力。
9、如采用临时线待要注要在恢复正常电源时检查电线的相序有无接反,正确调整相序起重机平台、爬梯安装要求1、由于安装处于高空作业进入安装现场请戴好安全帽、系好安全带后方可进行作业。
2、爬梯的安装应注意爬梯的安装部位，四周应留有足够的空间以保证人员的安全操作。
3、爬梯应采用焊接的方式固定在钢梁上或采用打固定螺栓的方式固定在水泥柱上无论何种方式须保证紧固安全可靠。
4、爬梯及护圈的焊接应保证实焊，应道焊缝结束后。
应清除焊渣、检查焊缝不应存在虑焊，应按焊接要求不小于6mm 焊高。
5、平台的安装必须注意安装位置应便于维修人员安全操作，所有焊接应完全符合焊接要求每道焊缝应进行焊渣清理检查确定合格后才能交付使用。
对于立焊或仰焊的部位应特别注意,不应存在虑焊状况。
6、所有安装、焊接的外观必须保证符合焊符合焊接件标准去除安装后留有的毛刺、焊瘤等缺陷。
主机电气安装调试1. 小车悬挂电缆同一挂内不允许有长短不一，挂与挂之间长度一样，尾挂可以短于中间挂。
电缆以滑车上固定时可以重叠但不允许交叉。
滑触线安装技术方案第一篇：滑触线安装技术方案滑触线安装技术方案烧结机主厂房、主抽风机厂房、筛分楼厂房粉尘较大、环境恶劣，为保证行车电气设备的可靠运行，满足105M2烧结车间的正常生产，急需对105M2烧结厂房安全滑触线进行改造：一、滑触线使用环境恶劣，建议使用铝护套，以防止粉尘侵入，保证滑触线经久耐用、正常运行。
二、针对烧结厂房维修期间吊运更加频繁，无法停电维修的情况下，可将滑触线安装位置改在驾驶室侧厂房，确保行车的正常使用。
但请将行车滑触线的电源线迁到驾驶室侧厂房，以保证改造的顺利进行。
三、滑触线安装分案：a.先安支架定出几个水平点，用水平线从头拉到尾，必须用软的水平线沿水平线按顺序安装支架（支架不能上下高低不平，支架要固定牢固）。
b.吊挂夹和连接板螺栓拧紧不能松动，连接盒两半要对称，用自攻螺钉固定好。
滑触线必须调直，三线间距必须一致。
c.安装集电器方式，槽钢尺寸为140*10，焊接在行车上，必须垂直直线，集电器方钢焊接在槽钢上，水平直角90 º，上下左右必须一致。
滑触线底部至方钢的上菱尺寸7-8cm的距离.第二篇：安全滑触线安全滑触线又称安全滑线，滑触线，滑线。
安全滑触线是借鉴国外先进经验结合国情研制的节能型滑触线，它具有安全可靠及优良的机械电气性能，便于安装维护。
相间距为80mm，防护外壳为工程塑料和铝塑合金型两种材料，导体为铝合金(内镶不锈钢条)或纯铜。
不受雨雪霜冻影响，适用于露天、水雾、酸雾、导电粉尘等较差环境。
300A以下规格可根据用户需要制作各种半径的圆、弧线。
安全滑触线用于给移动中的设备供电，由两部分组成，滑线导轨（固定部分，与电源相接，常导轨由单长4m/根或者6米/根连接而成），集电器（滑动部分，可在滑线轨道上或内滑动并与铜条接触取电，集电器用于与移动电机相连）。
目前普遍采用安全滑触线（管式，封闭），单极组合滑触线，刚体滑触线，多级管式安全滑触线，无接缝安全滑触线，电缆安全滑触线，工字钢电缆滑车等，在防护等级、绝缘方面有很大改进，安全可靠。
滑触线施工方案滑触线是指电火花面外装置。
为了保证电火花机床的正常运行，需要在电极上加工出指定参数和形状的各种滑触线。
滑触线施工方案如下：1.工艺准备首先，确定滑触线的材料和尺寸，根据工程要求选择合适的材料。
然后，准备好所需的工具和设备，如电火花机床、电极、砂轮、刀具等。
2.电极制备根据滑触线的形状和尺寸要求，使用电火花机床制作好电极。
将电极材料切割成适当的尺寸，并进行表面处理，保证其光洁度和平整度。
3.加工滑触线将制作好的电极固定在电火花机床上，调节好机床参数，开始进行滑触线的加工。
根据滑触线的设计图纸设置好加工路径和加工参数，如加工速度、电极与工件的距离、放电电流等。
4.定期检查和调整在加工滑触线的过程中，需要定期检查电极和工件的磨损情况，并进行相应的调整。
避免因磨损而影响加工质量和工艺效果。
5.研磨与抛光在滑触线加工完成后，需要对其表面进行研磨和抛光处理，以提高其表面质量和光洁度。
使用适当的砂轮和研磨液进行研磨，然后使用抛光膏进行抛光处理。
6.质量检验经过研磨和抛光处理后，对滑触线进行质量检验。
使用相应的检测仪器和设备，如外径千分尺、显微镜等，进行滑触线的尺寸、形状、表面光洁度等方面的检测。
7.包装与保护滑触线加工完成后，将其进行包装和保护。
使用塑料袋、泡沫箱等包装材料，将滑触线进行包装，以防止其在运输过程中受到损坏。
通过以上方案，可以保证滑触线的加工质量和工艺效果。
在加工过程中，需要注意安全操作，保证工作人员的人身安全。
同时，还需加强与设计、生产等相关部门的沟通和协作，确保滑触线的加工满足技术要求。
滑触线安装标准1、支架应作防腐处理，应连续焊接、安装审固、安装孔位置一致。
2、支架间距单线种型300A以下≦1.5m、400A以上≦3m多线接触滑触线型1.0-1.5m，导管型1.0-1.5m、电缆滑车型灵活掌握，视具体情况确定，但最短不行少于1m，最长不大于6m。
3、悬挂件位置要正确、安装审固、数量符合要求。
4、滑触线主体。
防护外壳与导体间隙≦2mm；与轨道中心高度允差＜±15mm与轨道中心纵向允差≦±15mm，扭曲度＜15mm/10m5、伸缩器数量要符合规定；间隙距离应满足安装现场最大温差所引起的理论伸缩量。
6、集电器的方钢支架焊接牢固，中心线与滑触线垂直允差±3mm；方钢支架与滑触线尺寸，应保证集电器活动臂与滑触线主体平行允差±3mm；集电器与滑触线平面滑动顺畅符合规定压力。
7、紧固件。
紧固螺帽的扭短应符合制造厂的推荐值。
8、电源进线，进线源牢固不得承受压力。
9、如采用临时线待要注要在恢复正常电源时检查电线的相序有无接反，正确调整相序。
起重机平台、爬梯安装要求1、由于安装处于高空作业进入安装现场请戴好安全帽、系好安全带后方可进行作业。
2、爬梯的安装应注意爬梯的安装部位，四周应留有足够的空间以保证人员的安全操作。
3、爬梯应采用焊接的方式固定在钢梁上或采用打固定螺栓的方式固定在水泥柱上无论何种方式须保证紧固安全可靠。
4、爬梯及护圈的焊接应保证实焊，应道焊缝结束后。
应清除焊渣、检查焊缝不应存在虑焊，应按焊接要求不小于6mm焊高。
5、平台的安装必须注意安装位置应便于维修人员安全操作，所有焊接应完全符合焊接要求每道焊缝应进行焊渣清理检查确定合格后才能交付使用。
对于立焊或仰焊的部位应特别注意,不应存在虑焊状况。
6、所有安装、焊接的外观必须保证符合焊符合焊接件标准去除安装后留有的毛刺、焊瘤等缺陷。
主机电气安装调试1.小车悬挂电缆同一挂内不允许有长短不一，挂与挂之间长度一样，尾挂可以短于中间挂。
多级管式滑线一、产品概述DHG、DHGJ安全滑接输电装置（安全滑触线）是目前发达国家日益重视的一种安全、可靠、新颖的移动输电装置，是替代钢质裸滑线和电缆卷筒等供电的理想产品。
DHG、DHGJ装置是在特殊配置的半封闭工程塑料导管或铝合金导管内，嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母线，导管内装有配合紧凑、移动灵活的集电器，能在地哦那个受电设备如起重机、电动葫芦、悬挂输送机等设备的拖动下同步移动，同时通过在集电器上配置的多极电刷在铜导轨上华东接触，将铜导轨上的电源或信号可靠地输送给移动手电设备。
产品适应于输送交流660V以下，直流1000V以下，可作动力或信息传输用。
产品特点：安全：该产品外壳防护等级可达IP23级，防雨雪冰冻、放异物触及、产品经过多种试验环境、绝缘性能的严格考核，操作、维护人员触及输电导管的外部无任何危险。
可靠：该产品集电器在导管内行走，输电铜导轨嵌在导管中，所以集电器行走轨道与铜导轨相对位置恒定，集电器电刷与铜导轨始终在恒压状况下接触，保证了接触的可靠性。
电刷由具有高导电性能、高耐磨性能的金属陶瓷材料制成。
集电器移动灵活，定向性能好，能有效控制接触电弧和串弧现象。
经济：该产品结构简单，由于以铜代钢导电，与铜质裸线相比节点15%，且大大节省材料和安装费用。
方便：DHG与DHGJ装置集多极母线于一根导管中，安装简便，其固定支架、连接、悬吊装置均以标准件提供，装拆、调整、维修十分方便。
产品用途：DHG与DHGJ滑接输电装置适用于以下场合传输电能和控制信息：电动葫芦、电动桥式起重机、龙门式起重机、装卸桥、堆垛机等仓储设备；移动式电动工具、照明器具、自动生产线、检测线等一切需移动受电的设施与场所。
产品型号和类别：a.输电导管：b.集电器：二、滑接导管界面和技术参数A.铝合金外壳三、主要技术指标环境温度：普通型：-15℃-55℃海拔高度：≤2000m安装类别；Ⅲ类周围空气湿度：<90% -40℃-85℃-40℃-105℃四、产品组件介绍1.直线型输电导管：承载电流，提供直线移动轨道（图4.1）铝合金外壳与工程塑料外壳导管标准长度4米2.弧形输电导管：承载电流，提供弧形移动轨道（图4.2）以下各种规格导管可提供弧形段：3.悬吊与固定部件（图4.3）A、固定悬吊夹：（a）镀锌钢件，根据需要配置。
天车滑触线基础知识与安装多级管式滑线一、产品概述DHG、DHGJ安全滑接输电装置（安全滑触线）是目前发达国家日益重视的一种安全、可靠、新颖的移动输电装置，是替代钢质裸滑线和电缆卷筒等供电的理想产品。
DHG、DHGJ装置是在特殊配置的半封闭工程塑料导管或铝合金导管内，嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母线，导管内装有配合紧凑、移动灵活的集电器，能在地哦那个受电设备如起重机、电动葫芦、悬挂输送机等设备的拖动下同步移动，同时通过在集电器上配置的多极电刷在铜导轨上华东接触，将铜导轨上的电源或信号可靠地输送给移动手电设备。
产品适应于输送交流660V以下，直流1000V以下，可作动力或信息传输用。
产品特点：安全：该产品外壳防护等级可达IP23级，防雨雪冰冻、放异物触及、产品经过多种试验环境、绝缘性能的严格考核，操作、维护人员触及输电导管的外部无任何危险。
可靠：该产品集电器在导管内行走，输电铜导轨嵌在导管中，所以集电器行走轨道与铜导轨相对位置恒定，集电器电刷与铜导轨始终在恒压状况下接触，保证了接触的可靠性。
电刷由具有高导电性能、高耐磨性能的金属陶瓷材料制成。
集电器移动灵活，定向性能好，能有效控制接触电弧和串弧现象。
经济：该产品结构简单，由于以铜代钢导电，与铜质裸线相比节点15%，且大大节省材料和安装费用。
方便：DHG与DHGJ装置集多极母线于一根导管中，安装简便，其固定支架、连接、悬吊装置均以标准件提供，装拆、调整、维修十分方便。
产品用途：DHG与DHGJ滑接输电装置适用于以下场合传输电能和控制信息：电动葫芦、电动桥式起重机、龙门式起重机、装卸桥、堆垛机等仓储设备；移动式电动工具、照明器具、自动生产线、检测线等一切需移动受电的设施与场所。
产品型号和类别：a.输电导管：b.集电器：二、滑接导管界面和技术参数A.铝合金外壳三、主要技术指标环境温度：普通型：-15℃-55℃海拔高度：≤2000m安装类别；Ⅲ类围空气湿度：<90% -40℃-85℃ -40℃-周105℃四、产品组件介绍1.直线型输电导管：承载电流，提供直线移动轨道（图4.1）铝合金外壳与工程塑料外壳导管标准长度4米2.弧形输电导管：承载电流，提供弧形移动轨道（图4.2）以下各种规格导管可提供弧形段：3.悬吊与固定部件（图4.3）A、固定悬吊夹：（a）镀锌钢件，根据需要配置。
滑触线安装标准1、支架应作防腐处理，应连续焊接、安装审固、安装孔位置一致。
2、支架间距单线种型300A以下≦1.5m、400A以上≦3m多线接触滑触线型1.0-1.5m，导管型1.0-1.5m、电缆滑车型灵活掌握，视具体情况确定，但最短不行少于1m，最长不大于6m。
3、悬挂件位置要正确、安装审固、数量符合要求。
4、滑触线主体。
防护外壳与导体间隙≦2mm；与轨道中心高度允差＜±15mm与轨道中心纵向允差≦±15mm，扭曲度＜15mm/10m5、伸缩器数量要符合规定；间隙距离应满足安装现场最大温差所引起的理论伸缩量。
6、集电器的方钢支架焊接牢固，中心线与滑触线垂直允差±3mm；方钢支架与滑触线尺寸，应保证集电器活动臂与滑触线主体平行允差±3mm；集电器与滑触线平面滑动顺畅符合规定压力。
7、紧固件。
紧固螺帽的扭短应符合制造厂的推荐值。
8、电源进线，进线源牢固不得承受压力。
9、如采用临时线待要注要在恢复正常电源时检查电线的相序有无接反，正确调整相序。
起重机平台、爬梯安装要求1、由于安装处于高空作业进入安装现场请戴好安全帽、系好安全带后方可进行作业。
2、爬梯的安装应注意爬梯的安装部位，四周应留有足够的空间以保证人员的安全操作。
3、爬梯应采用焊接的方式固定在钢梁上或采用打固定螺栓的方式固定在水泥柱上无论何种方式须保证紧固安全可靠。
4、爬梯及护圈的焊接应保证实焊，应道焊缝结束后。
应清除焊渣、检查焊缝不应存在虑焊，应按焊接要求不小于6mm焊高。
5、平台的安装必须注意安装位置应便于维修人员安全操作，所有焊接应完全符合焊接要求每道焊缝应进行焊渣清理检查确定合格后才能交付使用。
对于立焊或仰焊的部位应特别注意,不应存在虑焊状况。
6、所有安装、焊接的外观必须保证符合焊符合焊接件标准去除安装后留有的毛刺、焊瘤等缺陷。
主机电气安装调试1.小车悬挂电缆同一挂内不允许有长短不一，挂与挂之间长度一样，尾挂可以短于中间挂。
新建上海至南通铁路（南通至安亭段）HTZQ-6标段太仓制梁场滑触线安装方案编制：复核：审核：中铁一局集团有限公司沪通铁路站前Ⅵ标项目部2015年5月目录一、编制说明.............................................................................................................................. - 1 -二、技术参数.............................................................................................................................. - 1 -三、编制依据 ............................................................................................................................ - 1 -四、工程简介.............................................................................................................................. - 2 -五、施工方案.............................................................................................................................. - 2 -5.1、施工程序 ............................................................................................................ - 2 -5.2施工方法及技术措施 ............................................................................................. - 3 -5.2.1施工准备 ................................................................................................... - 3 -5.2.2、设备验收................................................................................................. - 3 -5.2.3人员安排 ................................................................................................... - 4 -5.2.4施工周期 ................................................................................................... - 4 -5.2.5机具选用 ................................................................................................... - 5 -5.2.6 钢结构选用............................................................................................... - 5 -5.2.7 滑触线选用............................................................................................... - 6 -六、施工安装及材料技术要求 ..................................................................................................... - 7 -6.2滑线型号及技术要求 ............................................................................................. - 8 -6.2.1选择滑线的依据......................................................................................... - 8 -6.2.2 技术指标 .................................................................................................. - 9 -6.2.3性能指标 ................................................................................................... - 9 -6.3附件结构............................................................................................................... - 9 -6.3.1附属结构示意图......................................................................................... - 9 -6.3.2 悬吊夹.................................................................................................... - 10 -6.3.3 连接夹.................................................................................................... - 10 -6.3.4供电器..................................................................................................... - 10 -6.3.5端帽 ........................................................................................................ - 11 -6.3.6 热膨胀段 ................................................................................................ - 11 -6.3.7集电器..................................................................................................... - 12 -七、质量目标、质量保证体系及措施......................................................................................... - 12 -7.1质量目标............................................................................................................. - 12 -7.2创优措施............................................................................................................. - 12 -7.3质量管理组织机构与保证体系............................................................................. - 13 -7.3.1质量管理组织机构 ................................................................................... - 13 -7.4质量保证体系及框图 ........................................................................................... - 13 -7.5建立完善的质量自检体........................................................................................ - 14 -八、安全目标、安全保证体系及措施......................................................................................... - 14 -8.1安全目标............................................................................................................. - 14 -8.2安全管理组织机构及保证体系............................................................................. - 14 -8.2.1安全管理组织机构设置 ............................................................................ - 14 -8.2.2安全保证体系及框图................................................................................ - 15 -8.2.3安全保障人员配备 ................................................................................... - 15 -8.3安全措施............................................................................................................. - 16 -8.3.1安全保障检查程序 ................................................................................... - 16 -8.3.2安全管理保证措施 ........................................................................................................... - 16 -8.3.3安全经济保证措施 ........................................................................................................... - 16 -8.3.4安全制度保证措施 ........................................................................................................... - 16 -8.3.5安全技术保证措施 ........................................................................................................... - 17 -8.3.6防火、防盗及危爆物品管理措施...................................................................................... - 17 -8.3.7机具安全保证措施 ........................................................................................................... - 17 -8.3.8应急响应（预案启动） .................................................................................................... - 17 -龙门吊滑触线施工方案一、编制说明本方案适用于中铁一局集团有限公司沪通铁路工程站前Ⅵ标项目部太仓制梁场T 梁生产区80吨门式起重机滑触线的安装施工。
多级管式安全滑触线一、产品介绍（一）供电安全滑触线系列产品是本厂参考国外有关资料和先进产品，并针对国内起重设施裸露滑线易发生事故的情况下创新研制生产的。
该系列产品有三个类型：即复合型、方管型和拼合型安全滑触线为本厂专利产品。
（二）本所研制的供电安全滑触线系列产品齐全，用途广泛，可用于厂矿、库房、车站、港口码头等场所的起重机械如：电动葫芦、梁式和桥式起重机；电梯、自动化生产线和其它移动操作的导电设备。
（三）用户可根据起重机械型号正确选择适当规格的供电安全滑触线，以达到既可满足起重机械的用电，又可节电、节能、降低能耗等技术经济指标。
（四）正确选用供电安全滑触线是获得最佳技术经济效果的关键，据可靠性研究，采用本滑触线可以使系统的可靠提高两个数量级。
用户在选用供电滑触线时应详细参阅本说明书，全面了解产品性能、特点等，从而获得最佳使用效果。
二、产品工作原理、特点和用途（一）主要部件及其工作原理供电安全滑触线装置由导管，导电器两主要部件及一些辅助组件构成如图：1、导管：是一根半封闭的异形管状部件，是安全滑触线的主体部分。
其内部可根据需要嵌设2-9根裸体导轨作为供电导线，各导轨间相互绝缘，并与外壳绝缘，从而保证供电的安全性。
并在带电检修时有效地防止检修人员触电事故。
本厂生产的导管每条长度4m，可以连接成任意需要长度，普遍导管制作成直线形，也可以按特殊需求制成圆弧形等。
2、导电器是在导管内运行的一组电刷壳架，由安置在用电机构（行车、小车、电动葫芦等）上的拔叉（或牵引链条等）带动，使之与用电机构成同步运行，将通过导轨，电刷的电能传输到电动机或其它控制元件。
导电器电刷的极数有3-16极与导管中导轨数相应。
（二）产品特性1、安全：供电安全滑触线外壳系由高绝缘性能的工程塑料制成。
外壳防护等级可根据需要达到IP13.IP55级，能防护雨、雪、霜和冰冻袭击以及异物触及。
产品经受多种环境条件经验。
绝缘性能良好，对检修人员触及输电导管外部无任何伤害。
1范围本工艺标准适用于0.4kV以下、一般的桥式、门式起重机、电葫芦的滑接线及软电缆的安装工程。
2 施工准备2.1设备及材料要求：2.1.1各种型钢、辅助母线应符合设计要求，并有出厂合格证。
2.1.2软电缆，绝缘瓷瓶必须有出厂合格证。
规格、型号应符合设计要求。
2.1.3各种螺栓、垫圈应符合国家标准的热镀锌制品。
2.1.4其它材料，如焊条应与焊件材质相符。
防腐油漆、标志色漆应有出厂合格证。
2.2主要机具：2.2.1主要机具：工作台、台虎钳、管子压力，钢锯、无齿锯、榔头、调直器，电锤、台式电钻、台式砂轮、汽焊工具、电焊机、锉刀、紧线器、手提砂轮。
2.2.2测量器具：水准仪、水平尺、钢卷尺、钢直尺。
2.3作业条件：2.3.1施工图纸、产品说明书齐全，材料及附件已到货。
其规格、型号符合设计及产品技术文件的规定。
2.3.2滑接线安装所需要的预留孔，预埋铁件位置、尺寸。
标高符合设计及产品技术文件的规定。
2.3.3滑接线、软电缆安装部位的建筑装饰工程、通风工程、暖卫工程的有关项目全部结束。
2.3.4起重机的运行轨道全部安装结束。
妨碍施工的架子全部拆除。
2.3.5滑接线及软电缆安装需用的架子，搭设应符合安全规程的规定。
2.3.6材料及附件应有存放及加工的安全地点。
3操作工艺3.1工艺流程：材料及附件检查-滑接线测量定位-瓷瓶螺栓的安装-支架的加工和安装-滑接线加工及安装-软电缆滑道及软电缆安装-信号灯安装-滑接器安装-试运行交验3.2材料及附件检验：3.2.1材料及附件检验应由施工员组织施工班组会同建设单位按设计图纸和起重机的技术文件规定进行核查和检验。
3.2.2材料及附件的检验应包括：3.2.2.1检查材料及附件的规格、品种、数量应完全符合设计和起重机技术文件的规定。
3.2.2.2软电缆及附件应有带长城标志的合格证。
其规格应符合设计规定。
3.2.2.3绝缘瓷瓶没有坏损及裂纹。
3.3滑接线的测量定位：3.3.1测量滑接线最底点。
产品结构、外型尺寸
装配示意图及主要零部件
1、终端盖
2、双极导电器
3、导轨接头
4、悬挂座?
5、导轨
6、导轨护套?
7、电源输送器
导电器：为接簧支撑式，仅在滑触线下部即可推入，但须在牵引器同步进行，并保证拉簧力量适当，以免加大电刷磨损。
牵引器与导电器同步进行，可用螺栓或电焊方式固定在行车等移动电器上，并适当保证导电器运行不受扭力。
选用说明
用户在选用本滑线装置时应考虑同跨滑触线上的用电设备的总容量和用电设备的工作制，上面的载流量曲线图供用户参考。
在选用导电器时，应考虑用电设备的容量与导电器相配，在导电器单极容量不够时，可采用双极导电器。
安装形式示意图
注：本装置一般采用正装、侧装方式。
允许多根排列和制弯道（弯道半径最小不得小于 1.5m）括号内尺寸适合于200-300A的导轨，L1L2L3PE之间的间距a为90mm。
滑触线安装标准1、支架应作防腐处理，应连续焊接、安装审固、安装孔位置一致。
2、支架间距单线种型300A以下≦1.5m、400A以上≦3m多线接触滑触线型1.0-1.5m，导管型1.0-1.5m、电缆滑车型灵活掌握，视具体情况确定，但最短不行少于1m，最长不大于6m。
3、悬挂件位置要正确、安装审固、数量符合要求。
4、滑触线主体。
防护外壳与导体间隙≦2mm；与轨道中心高度允差＜±15mm与轨道中心纵向允差≦±15mm，扭曲度＜15mm/10m5、伸缩器数量要符合规定；间隙距离应满足安装现场最大温差所引起的理论伸缩量。
6、集电器的方钢支架焊接牢固，中心线与滑触线垂直允差±3mm；方钢支架与滑触线尺寸，应保证集电器活动臂与滑触线主体平行允差±3mm；集电器与滑触线平面滑动顺畅符合规定压力。
7、紧固件。
紧固螺帽的扭短应符合制造厂的推荐值。
8、电源进线，进线源牢固不得承受压力。
9、如采用临时线待要注要在恢复正常电源时检查电线的相序有无接反，正确调整相序。
起重机平台、爬梯安装要求1、由于安装处于高空作业进入安装现场请戴好安全帽、系好安全带后方可进行作业。
2、爬梯的安装应注意爬梯的安装部位，四周应留有足够的空间以保证人员的安全操作。
3、爬梯应采用焊接的方式固定在钢梁上或采用打固定螺栓的方式固定在水泥柱上无论何种方式须保证紧固安全可靠。
4、爬梯及护圈的焊接应保证实焊，应道焊缝结束后。
应清除焊渣、检查焊缝不应存在虑焊，应按焊接要求不小于6mm焊高。
5、平台的安装必须注意安装位置应便于维修人员安全操作，所有焊接应完全符合焊接要求每道焊缝应进行焊渣清理检查确定合格后才能交付使用。
对于立焊或仰焊的部位应特别注意,不应存在虑焊状况。
6、所有安装、焊接的外观必须保证符合焊符合焊接件标准去除安装后留有的毛刺、焊瘤等缺陷。
主机电气安装调试1.小车悬挂电缆同一挂内不允许有长短不一，挂与挂之间长度一样，尾挂可以短于中间挂。
多极管式滑触线安装方案
多极管式滑触线安装方案产品介绍
（一）供电安全滑触线系列产品是本厂参考国外有关资料和先进产品，并针对国内起重设施裸露滑线易发生事故的情况下创新研制生产的。
该系列产品有三个类型：即复合型、方管型和拼合型安全滑触线为本厂产品。
（二）本所研制的供电安全滑触线系列产品齐全，用途广泛，可用于厂矿、库房、车站、港口码头等场所的起重机械如：电动葫芦、梁式和桥式起重机；电梯、自动化生产线和其它移动操作的导电设备。
（三）用户可根据起重机械型号正确选择适当规格的供电安全滑触线，以达到既可满足起重机械的用电，又可节电、节能、降低能耗等技术经济指标。
（四）正确选用供电安全滑触线是获得zui好技术经济效果的关键，据可靠性研究，采用本滑触线可以使系统的可靠提高两个数量级。
用户在选用供电滑触线时应详细参阅本说明书，全面了解产品性能、特点等，从而获得zui好使用效果。
多极管式滑触线安装方案型号规格
序号型号规格导电截面积载流量备注1DHG-4-15/8015280A定尺4M绿色配用集电器JD-4-10JD-4乘以2-40JD-4-602DHG-4-25/120252120A3DHG-4-35-140352140A4DHG-4-50/170502170A注：以上规格可制成半径大于1M的各种弧形导管。
序号型号规格导电截面积载流量备注1DHG-7-10/5010250A7根导电铜排2DHG-7-15/8015280A3DHG-7-25/120252120A4DHG-10-10/5010250A10根导电铜排5DHG-10-15/8015280A6DHG-16-10/5010250A16根导电铜排注：以上规格可制成半径大于1.5米、6极、8极、12极三种弧形导管。
DHGJ型铝塑复合型导管式安全滑触线 具有外型美观、机械强度高、绝缘性能好、使用寿命长、安全节能等优点，深受广大用户好评。
适用各种露天。
