MCGS组态软件控制技术实训指导书

  • 格式：doc
  • 大小：141.00 KB
  • 文档页数：9

MCGS组态软件控制技术实训指导书 MCGS(Monitor and Control Generated System)是一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000等操作系统。 MCGS为用户提供了解决实际工程问题的完整方案和开发平台，能够完成现场数据采集、实时和历史数据处理、报警和安全机制、流程控制、动画显示、趋势曲线和报表输出以及企业监控网络等功能。

【课程设计目的】

1、掌握MCGS组态软件的功能和特点； 2、掌握MCGS组态软件的系统构成； 3、使用MCGS组态软件设计一个系统演示工程。

【MCGS控制系统设计实例】

一、教学目标 终极目标：能使用通用版及嵌入版MCGS组态软件基本功能进行简单项目设计、仿真运行。 促成目标: 1.掌握MCGS通用版及嵌入版基本操作，完成工程分析及变量定义； 2.掌握简单界面设计，完成数据对象定义及动画连接； 3.掌握模拟设备连接方法，完成简单脚本程序编写及报警显示； 4.掌握制作工程报表及曲线方法。 二、工作任务 用MCGS完成如图1-1所示水位控制系统设计、仿真运行。 图1-1 水位控制系统

模块1 水位控制工程文件建立

一、教学目标 终极目标：能建立MCGS新工程。 促成目标: 1.掌握MCGS组态软件的安装和运行方法； 2.能进行工程分析，建立工程文件。 二、工作任务 建立水位控制系统工程文件。 三、能力训练 1. MCGS的安装

2. MCGS的运行方式 ① MCGS系统分为组态环境和运行环境两个部分。文件McgsSet.exe对应于MCGS系统的组态环境，文件McgsRun.exe对应于MCGS系统的运行环境。 ② MCGS系统安装完成后，在用户指定的目录（或系统缺省目录D:\MCGS）下创建有三个子目录：Program、Samples和Work。组态环境和运行环境对应的两个执行文件以及MCGS中用到的设备驱动、动画构件及策略构件存放在子目录Program中，样例工程文件存放在Samples目录下，Work子目录则是用户的缺省工作目录。 ③ 分别运行可执行程序McgsSet.exe和McgsRun.exe，就能进入MCGS的组态环境和运行环境。安装完毕后，运行环境能自动加载并运行样例工程。用户可根据需要创建和运行自己的新工程。 3.工程建立 鼠标单击文件菜单中“新建工程”选项，如果MCGS安装D盘根目录下，则会在D：\MCGS\WORK\下自动生成新建工程，默认的工程名为：“新建工程X.MCG”(X表示新建工程的顺序号，如：0、1、2等)。 选择文件菜单中的“工程另存为”菜单项，弹出文件保存窗口。 在文件名一栏内输入“水位控制系统+班级+学号”，点击“保存”按钮，工程创建完毕。 注意：文件名中不能能包含空格，否则MCGS拒绝运行。 4.工程分析  二个模拟数据：  液位1（最大值10米）  液位2（最大值6米）  三个数字数据：水泵、调节阀、出水阀。

主画面 数据显示画面 工程中和动画和设备控制相关的变量名称 变量名称 类 型 注 释

水泵 开 关 型 控制水泵“启动”、“停止”的变量 调节阀 开 关 型 控制调节阀“打开”、“关闭”的变量 出水阀 开 关 型 控制出水阀“打开”、“关闭”的变量 液位1 数 值 型 水罐1的水位高度，用来控制1#水罐水位的变化 液位2 数 值 型 水罐2的水位高度，用来控制2#水罐水位的变化 液位1上限 数 值 型 用来在运行环境下设定水罐1的上限报警值 液位1下限 数 值 型 用来在运行环境下设定水罐1的下限报警值 液位2上限 数 值 型 用来在运行环境下设定水罐2的上限报警值 液位2下限 数 值 型 用来在运行环境下设定水罐2的下限报警值 液位组 组 对 象 用于历史数据、历史曲线、报表输出等功能构件 什么是MCGS？ MCGS (Monitor and Control Generated System，通用监控系统)是一套用于快速构造和生成计算机监控系统的组态软件，它能够在基于Microsoft（各种32位Windows平台上）运行，通过对现场数据的采集处理，以动画显示、报警处理、流程控制、实时曲线、历史曲线和报表输出等多种方式向用户提供解决实际工程问题的方案，它充分利用了Windows图形功能完备、界面一致性好、易学易用的特点，比以往使用专用机开发的工业控制系统更具有通用性，在自动化领域有着更广泛的使用。 MCGS的构成有哪几部分？各有什么作用？  MCGS系统包括组态环境和运行环境两个部分。  组态环境相当于一套完整的工具软件，它帮助用户设计和构造自己的使用系统。用户组态生成的结果是一个数据库文件，称为组态结果数据库。  运行环境是一个独立的运行系统，它按照组态结果数据库中用户指定的方式进行各种处理，完成用户组态设计的目标和功能。

练习  （一）理论题  什么是MCGS？其主要特点和基本功能有哪些？  2．MCGS的构成有哪几部分？各有什么作用？  （二） 实践题  1．每位同学按要求在D：\MCGS\WORK\下建立工程文件，文件名为 “水位控制系统+班级+学号”。  2．熟练掌握组态软件常用术语并能和MCGS组态环境中对应。

模块2 水位控制画面设计

一、教学目标  终极目标：掌握MCGS画面设计方法  促成目标：  掌握绘图工具箱的使用；  掌握实时数据库的创建方法；  能实现了图形的动画控制效果。 二、工作任务  完成水位控制系统的画面制作，实现动画控制效果。 三、能力训练 MCGS生成的用户使用系统，其结构由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五个部分构成 1．建立新画面  新建窗口  工具箱使用  制作文字框图  设置框图颜色  对象元件库管理  流动块构件制作 2.定义数据对象 设定变量鼠标点击图1-2-2 MCGS组态平台 “实时数据库”窗口标签，进入实时数据库窗口页。按“新增对象” 按钮，在窗口的数据变量列表中，增加新的数据变量，多次按该按钮，则增加多个数据变量，系统缺省定义的名称为“Data1”、“Data2”、“Data3”等。选中变量，按“对象属性”按钮或双击选中变量，则打开对象属性设置窗口，如图1-2-9。 3.动画连接 由图形对象搭制而成的图形界面是静止不动的，需要对这些图形对象进行动画设计，真实地描述外界对象的状态变化，达到过程实时监控的目的。MCGS实现图形动画设计的主要方法是将用户窗口中图形对象和实时数据库中的数据对象建立相关性连接，并设置相应的动画属性。在系统运行过程中，图形对象的外观和状态特征，由数据对象的实时采集值驱动，从而实现了图形的动画效果。 为什么说实时数据库是MCGS系统的核心？ 实时数据库相当于一个数据处理中心，同时也起到公用数据交换区的作用。MCGS用实时数据库来管理所有实时数据。从外部设备采集来的实时数据送入实时数据库，实时数据库将数据传送给系统其它部分操作系统其它部分操作的数据也来自于实时数据库。实时数据库自动完成对实时数据的报警处理和存盘处理，同时它还根据需要把有关信息以事件的方式发送给系统的其它部分，以便触发相关事件，进行实时处理。 练习  （一）理论题  为什么说实时数据库是MCGS系统的核心？  2．一个使用系统由哪五个部分组成？  （二） 实践题  1．参考图1-17完成水位控制系统的画面制作，实现动画控制效果测试。 模块3 模拟设备连接

教学目标  终极目标：能实现动画自动运行  促成目标：  掌握模拟设备使用方法；  掌握策略工具箱使用方法，能编写脚本程序；  掌握系统报警方法。 工作任务  能实现动画水位控制系统自动运行。 编写控制流程  控制要求  当“水罐1”的液位达到9米时，就要把“水泵”关闭，否则就要自动启动“水泵”。当“水罐2”的液位不足1米时，就要自动关闭“出水阀”，否则自动开启“出水阀”。当“水罐1”的液位大于1米，同时“水罐2”的液位小于6米就要自动开启“调节阀”，否则自动关闭“调节阀”。  2策略组态  在“运行策略”中，双击“循环策略”进入，双击图标进入“策略属性设置”，如图1-29，只需要把“循环时间”设为：200ms， 脚本程序编辑 IF 液位1<9 THEN 水泵=1 ELSE 水泵=0 ENDIF IF 液位2<1 THEN 出水阀=0 ELSE 出水阀=1 ENDIF IF 液位1>1 and 液位2<9 THEN 调节阀=1 ELSE 调节阀=0 ENDIF 脚本程序基本语句 (1) 赋值语句 (2) 条件语句 (3) 退出语句 (4) 注释语句 六、练习 （一）理论题 1．脚本程序数据类型有哪几类？

合集下载

MCGS实训报告

MCGS实训报告

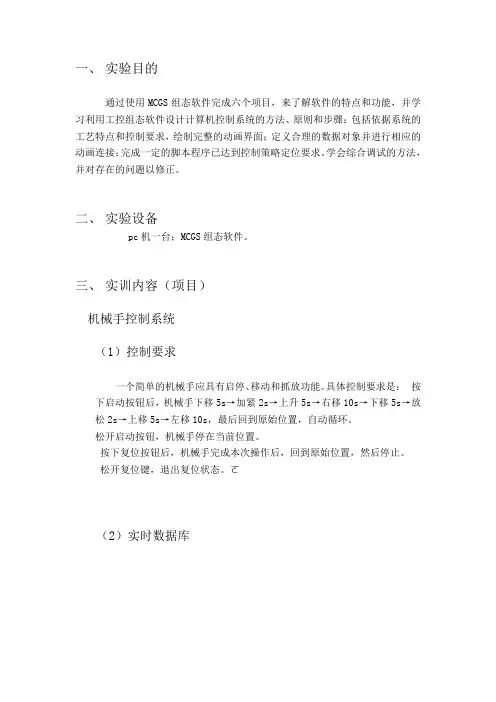

一、实验目的通过使用MCGS组态软件完成六个项目，来了解软件的特点和功能，并学习利用工控组态软件设计计算机控制系统的方法、原则和步骤：包括依据系统的工艺特点和控制要求，绘制完整的动画界面；定义合理的数据对象并进行相应的动画连接；完成一定的脚本程序已达到控制策略定位要求。

学会综合调试的方法，并对存在的问题以修正。

二、实验设备pc机一台；MCGS组态软件。

三、实训内容（项目）机械手控制系统（1）控制要求一个简单的机械手应具有启停、移动和抓放功能。

具体控制要求是：按下启动按钮后，机械手下移5s→加紧2s→上升5s→右移10s→下移5s→放松2s→上移5s→左移10s，最后回到原始位置，自动循环。

松开启动按钮，机械手停在当前位置。

按下复位按钮后，机械手完成本次操作后，回到原始位置，然后停止。

松开复位键，退出复位状态。

ㄛ（2）实时数据库（3）控制画（4）策略脚本程序：'*************动画控制语句**************-IF 右移阀=0 THEN水平移动量=水平移动量+1ENDIFIF 左移阀=0 THEN水平移动量=水平移动量-1ENDIFIF 下移阀=0 THEN垂直移动量=垂直移动量+1ENDIFIF 上移阀=0 THEN垂直移动量=垂直移动量-1ENDIF'************定时器控制**************************************IF 启动按钮=1 AND 复位按钮=0 THEN定时器复位=0定时器启动=1'如果启动按钮=1且复位按钮=0，则启动定时器工作ENDIFIF 启动按钮=0 THEN定时器启动=0'只要启动按钮=0，立刻停止定时器工作ENDIFIF 复位按钮=1 AND 计时时间 >44 THEN定时器启动=0ENDIF******************运行控制*********************************************************IF 定时器启动=1 THENIF 计时时间 < 5 THEN定时器复位=0下移阀=0EXITENDIFIF 计时时间< 7 THEN加紧阀=0下移阀=1EXITENDIF '加紧2sIF 计时时间 <12 THEN 上移阀=0加紧阀=0放松阀=1工件加紧标志=1EXITENDIF '上移5sIF 计时时间<22 THEN 右移阀=0上移阀=1EXITENDIF '右移10sIF 计时时间<27 THEN 下移阀=0右移阀=1EXITENDIF '下移5sIF 计时时间<29 THEN 放松阀=1下移阀=1加紧阀=1EXITENDIF'放松2sIF 计时时间<34 THEN 上移阀=0加紧阀=1放松阀=0工件加紧标志=0EXITENDIF'上移5sIF 计时时间<44 THEN 左移阀=0上移阀=1放松阀=0EXITENDIFIF 计时时间>44 THEN 左移阀=1放松阀=0定时器复位=1EXIT'定时器复位，开始新的循环ENDIFENDIFENDIF'*********************停止控制*************************IF 定时器启动=0 THEN下移阀=1上移阀=1右移阀=1左移阀=1ENDIF（5）遇到的问题Ⅰ刚开始时，上移显示灯无法显示，原因是，没设置。

MCGS组态软件经典教程

MCGS组态软件经典教程


MCGS组态软件：
MCGS组态环境：用 户在MCGS组态环境 中完成动画设计、设 备连接、编写控制流 程、编制打印报表等 组态工作，生成组态 结果数据库。
MCGS运行环境：运 行组态结果数据库， 实现现场设备与过程 控制。
Vison MCGS组态软件的整体结构 L e a r n i n g P a r t n e r

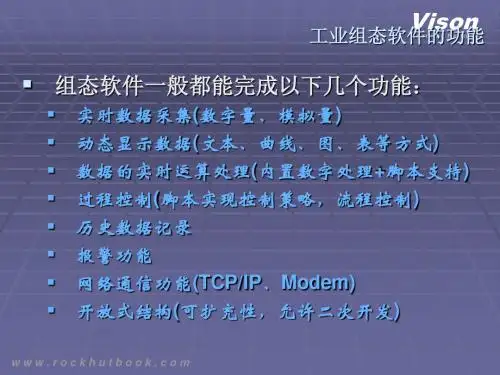

Vison 工业组态软件的功能 L e a r n i n g P a r t n e r
组态软件一般都能完成以下几个功能：
实时数据采集(数字量、模拟量) 动态显示数据(文本、曲线、图、表等方式) 数据的实时运算处理(内置数字处理+脚本支持) 过程控制(脚本实现控制策略，流程控制) 历史数据记录 报警功能 网络通信功能(TCP/IP、Modem) 开放式结构(可扩充性，允许二次开发)
Vison MCGS组态软件实现一个简单的水L e a r位n i n g 控P a r t n制e r
工程简介 工程建立 流程画面 定义数据对象 动画连接 设备连接 流程控制 报警显示 报表输出 显示曲线 安全机制

工Vi程s简on介 L e a r n i n g P a r t n e r
工程简介：
通过一个水位控制系统的组态过程，介绍如何使用MCGS 组态软件。本样例涉及到动画制作、控制流程的编写、模 拟设备的连接、报警输出、报表曲线显示与打印等多项组 态操作。
水位控制系统相关数据：
二个模拟数据（输入通道、模拟量）： 水箱水位（最大值10米）（水位传感器数据采集卡驱动程序） 水罐水位（最大值6米）
系统运行环境：将目标应用程序(用户的组态结 果)装入计算机内存并投入实时运行，完成对生 产设备及过程的控制。一般在现场使用。
MCGS工控组态软件实例教程

MCGS工控组态软件实例教程

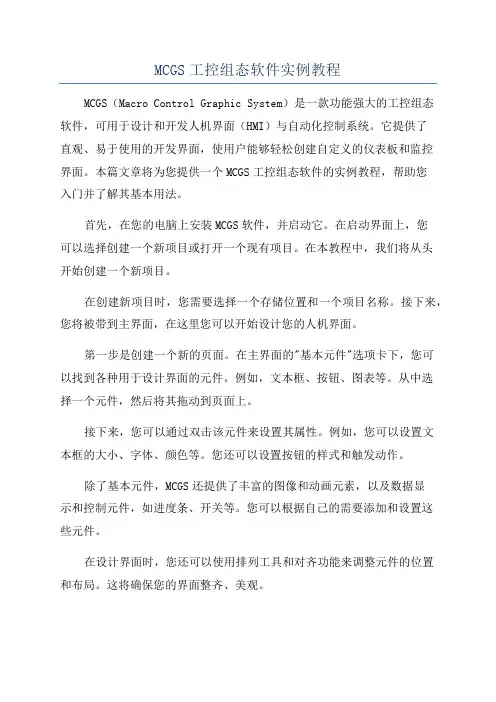

MCGS工控组态软件实例教程MCGS（Macro Control Graphic System）是一款功能强大的工控组态软件，可用于设计和开发人机界面（HMI）与自动化控制系统。
