MCGS工控组态软件使用课件

MCGS工控组态软件使用课件
脚本编程问题
脚本运行错误或逻辑不正确。
数据连接问题
无法正常连接设备或数据传输中断。
画面设计问题
画面布局不合理或控件无法正常显示。
解决方案与技巧
软件启动问题
重新安装软件或检查系统环境是否满足软件 要求。
画面设计问题
调整画面布局或使用正确的控件类型。
数据连接问题
检查设备连接线是否完好，重新配置数据源 。
报表生成与导
报表模板设计
创建或导入报表模板，定义报表的格式和内 容。
报表数据提取
从数据库或实时数据中提取报表所需的数据 。
报表生成
根据模板和数据生成报表。
报表导出
将报表导出为Excel、PDF等格式，便于分析 和汇报。
PART 04
MCGS工控组态软件高级 功能
脚本编程
脚本编程语言
MCGS支持多种脚本编程语言，如VBScript和JavaScript，允许用 户自定义数据处理、事件响应等逻辑。
软件特点
易学易用
MCGS工控组态软件采用图形化编程语 言，无需编写复杂的代码，降低了学习
门槛。
实时性强
软件采用多线程技术，能够实时处理 数据和事件，保证系统的稳定性和可
靠性。
功能强大
软件具备丰富的功能模块，支持多种 通信协议和硬件设备，可满足各种工 业控制需求。
安全性高
软件具备完善的安全机制，可对数据 进行加密、备份和恢复，保障系统的 安全性和稳定性。
脚本编辑器
提供可视化的脚本编辑器，方便用户编写、调试和运行脚本程序。
脚本库
提供丰富的脚本库函数，包括数学运算、字符串处理、文件操作等 ，简化脚本编写过程。
数据库连接
数据库类型

MCGS组态软件教程

MCGS组态软件教程

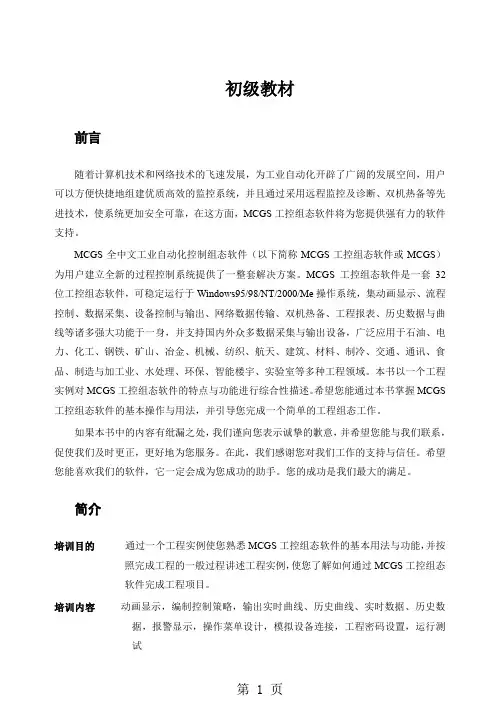

初级教材前言随着计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。

MCGS全中文工业自动化控制组态软件（以下简称MCGS工控组态软件或MCGS）为用户建立全新的过程控制系统提供了一整套解决方案。

MCGS工控组态软件是一套32位工控组态软件，可稳定运行于Windows95/98/NT/2000/Me操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、历史数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备，广泛应用于石油、电力、化工、钢铁、矿山、冶金、机械、纺织、航天、建筑、材料、制冷、交通、通讯、食品、制造与加工业、水处理、环保、智能楼宇、实验室等多种工程领域。

本书以一个工程实例对MCGS工控组态软件的特点与功能进行综合性描述。

希望您能通过本书掌握MCGS 工控组态软件的基本操作与用法，并引导您完成一个简单的工程组态工作。

如果本书中的内容有纰漏之处，我们谨向您表示诚挚的歉意，并希望您能与我们联系，促使我们及时更正，更好地为您服务。

在此，我们感谢您对我们工作的支持与信任。

希望您能喜欢我们的软件，它一定会成为您成功的助手。

您的成功是我们最大的满足。

简介培训目的通过一个工程实例使您熟悉MCGS工控组态软件的基本用法与功能，并按照完成工程的一般过程讲述工程实例，使您了解如何通过MCGS工控组态软件完成工程项目。

培训内容动画显示，编制控制策略，输出实时曲线、历史曲线、实时数据、历史数据，报警显示，操作菜单设计，模拟设备连接，工程密码设置，运行测试参考手册《MCGS用户指南》《MCGS参考手册》MCGS多媒体教程MCGS工控组态软件联机帮助其它E-mail：mcgs@网址：目录初级教材 (1)前言 (1)简介 (2)目录 (3)第一讲MCGS组态软件概述 (5)一、什么是MCGS组态软件 (5)二、MCGS组态软件的系统构成 (5)三、MCGS组态软件的功能和特点 (7)四、MCGS组态软件的工作方式 (8)第二讲学习MCGS组态软件 (11)一、MCGS组态软件常用术语 (11)二、MCGS组态软件的操作方式 (13)三、鼠标操作 (15)四、组建新工程的一般过程 (16)第三讲建立一个新工程 (18)一、建立一个新工程 (18)二、设计画面流程 (22)第四讲让动画动起来 (28)一、定义数据变量 (28)二、动画连接 (31)三、模拟设备 (38)四、编写控制流程 (40)第五讲报警显示与报警数据 (44)一、定义报警 (44)二、报警显示 (45)三、报警数据 (46)四、修改报警限值 (48)五、报警动画 (52)第六讲报表输出 (54)一、实时报表 (54)二、历史报表 (56)第七讲曲线显示 (61)一、实时曲线 (61)二、历史趋势 (62)第八讲安全机制 (65)一、操作权限 (65)二、系统权限管理 (66)三、工程加密 (72)第一讲MCGS组态软件概述本讲重点： 了解什么是MCGS组态软件了解MCGS组态软件的系统构成了解MCGS组态软件的功能和特点了解MCGS组态软件面向对象的工作方式一、什么是MCGS组态软件MCGS(Monitor and Control Generated System)是一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000等操作系统。

MCGS组态软件经典教程

MCGS组态软件经典教程

组态软件一般都由两部分组成：
◦ 系统开发环境(或称组态环境)：用户在组态环境中完成动 画设计、设备连接、编写控制流程、编制打印报表等全部 组态工作，组态结果保存在实时数据库中，一般在办公室 就可完成。
◦ 系统运行环境：将目标应用程序(用户的组态结果)装入计 算机内存并投入实时运行，完成对生产设备及过程的控制 。一般在现场使用。
出水阀---选取“阀”中的阀43
泵---选取“泵”中的泵38
添加流动块（块的颜色为蓝色、填充色为灰色、边界色为黑色）
添加各设备的文字标签
练习
工程简介 工程建立 流程画面 定义数据对象 动画连接 设备连接 流程控制 报警显示 报表输出 显示曲线 安全机制
流程
◦ 若“水箱”的水位不足9米时，就要把
◦
“水泵”打开
◦ 否则
◦
“水泵”关闭
◦ 若“水罐”的水位不足1米时，就要
★◦ 大小关写闭无“出关水，阀”但一定要 为◦◦ 半否则角开符启号“调或节字阀”符，不能 是◦ 全若“角水！箱”！的水位大于1米，同时“水
罐”的水位小于6米，就要
◦
开启“调节阀”
◦ 否则
演示
◦ 添加数值型变量“水箱水位” 、 “水罐水位” ◦ 添加组对象“水位组” ◦ 添加开关型变量“水泵”、“调节阀”、“出水阀”
练习
工程简介 工程建立 流程画面 定义数据对象 动画连接 设备连接 流程控制 报警显示 报表输出 显示曲线 安全机制
工程简介：
◦ 通过一个水位控制系统的组态过程，介绍如何使用MCGS组 态软件。本样例涉及到动画制作、控制流程的编写、模拟 设备的连接、报警输出、报表曲线显示与打印等多项组态 操作。

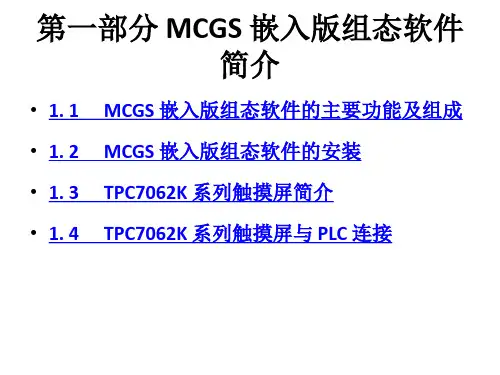

整套课件教程-MCGS嵌入版组态软件应用教程

整套课件教程-MCGS嵌入版组态软件应用教程

• MCGS 嵌入版组态软件的主要特点和基本功
能如下:
下一页 返回
1. 1 MCGS 嵌入版组态软件的 主要功能及组成
• (5) 支持串口、网口等多种通信方式, 支持 MPI 直连、PPT187. 5K。
• (6) 有多样化的报警功能, 提供多种不同的报 警方式, 具有丰富的报警类型, 方便用户进
下一页 返回
2. 2 工作台及窗口的建立
• 2. 2. 2 设备窗口
• 设备窗口是MCGS 嵌入版系统与作为测控对 象的外部设备建立联系的后台作业环境, 负 责驱动外部设备, 控制外部设备的工作状态。 系统通过设备与数据之间的通道, 把外部设 备的运行数据采集进来, 送入实时数据库, 供系统的其他部分调用, 并且把实时数据库 中的数据输出到外部设备, 实现对外部设备 的操作与控制。
• 单击“新建窗口” 按钮, 或执行菜上单一页中下的一页 返回
2. 2 工作台及窗口的建立
• 用户窗口的属性包括基本属性、扩充属性 和脚本控制(启动脚本、循环脚本、退出脚 本), 由用户选择设置。
• 窗口的基本属性包括窗口名称、窗口标题、 窗口背景、窗口位置、窗口边界等项内容, 其中窗口位置、窗口边界不可用。
图1 - 16 TPC7062K 产品的外部 硬件接口
返回
图 1 - 17 计算机与触摸屏的下载 连接
返回
图 1 - 18 重新启动
返回
图 1 - 19 TPC7062K 与西门子 S7 200PLC 的通信方式
返回
图 1 - 20 TPC7062K 与欧姆龙 PLC 的通信方式
返回
图 1 - 21 TPC7062K 与三菱 FX 系 列 PLC 的通信方式
• 1. 1. 1 MCGS 嵌入版组态软件的主要功能

MCGS组态软件经典教程详解

MCGS组态软件经典教程详解

编 写 程 序 调 试 工 程
连 接 设 备 驱 动 程 序
工 程 完 工 综 合 测 试
MCGS组态软件实现一个简单的水位控制

工程简介 工程建立 流程画面 定义数据对象 动画连接 设备连接 流程控制 报警显示 报表输出 显示曲线 安全机制
工程简介 工程简介：
• 通过一个水位控制系统的组态过程，介绍如何使用MCGS 组态软件。本样例涉及到动画制作、控制流程的编写、模 拟设备的连接、报警输出、报表曲线显示与打印等多项组 态操作。
水位控制系统相关数据：
• 二个模拟数据（输入通道、模拟量）：
水箱水位（最大值10米）（水位传感器数据采集卡驱动程序） 水罐水位（最大值6米）
如何对工程运行流程实施有效控制
• MCGS开辟了专用的“运行策略”窗口，建立用户运行策 略。
用MCGS组态软件组建新工程的一般过程
工 程 项 目 系 统 分 析
工 程 立 项 搭 建 框 架
设 计 菜 单 基 本 体 系
制 作 动 画 显 示 画 面
编 写 控 制 流 程 程 序
完 善 菜 单 按 钮 功 能
• 三个开关数据（输入/输出通道，数字量）：
水泵（开关I/O卡驱动程序） 调节阀 出水阀
MCGS组态软件实现一个简单的水位控制

工程简介 工程建立 流程画面 定义数据对象 动画连接 设备连接 流程控制 报警显示 报表输出 显示曲线 安全机制

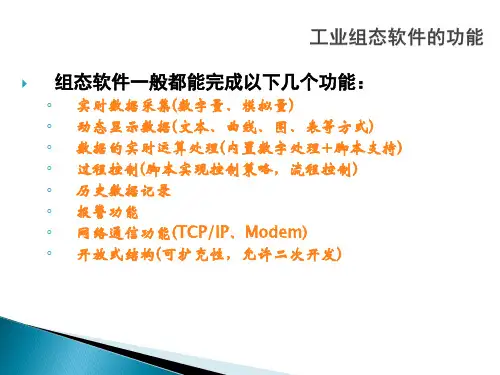

工业组态软件的功能

• • • • • • • •
组态软件一般都能完成以下几个功能：
实时数据采集(数字量、模拟量) 动态显示数据(文本、曲线、图、表等方式) 数据的实时运算处理(内置数字处理+脚本支持) 过程控制(脚本实现控制策略，流程控制) 历史数据记录 报警功能 网络通信功能(TCP/IP、Modem) 开放式结构(可扩充性，允许二次开发)

MCGS组态软件教程

MCGS组态软件教程

MCGS组态软件教程初级教材前言随着计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。

MCGS全中文工业自动化控制组态软件（以下简称MCGS工控组态软件或MCGS）为用户建立全新的过程控制系统提供了一整套解决方案。

MCGS工控组态软件是一套32位工控组态软件，可稳定运行于Windows95/98/NT/2000/Me操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、历史数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备，广泛应用于石油、电力、化工、钢铁、矿山、冶金、机械、纺织、航天、建筑、材料、制冷、交通、通讯、食品、制造与加工业、水处理、环保、智能楼宇、实验室等多种工程领域。

本书以一个工程实例对MCGS工控组态软件的特点与功能进行综合性描述。

希望您能通过本书掌握MCGS工控组态软件的基本操作与用法，并引导您完成一个简单的工程组态工作。

如果本书中的内容有纰漏之处，我们谨向您表示诚挚的歉意，并希望您能与我们联系，促使我们及时更正，更好地为您服务。

在此，我们感谢您对我们工作的支持与信任。

希望您能喜欢我们的软件，它一定会成为您成功的助手。

您的成功是我们最大的满足。

简介培训目的通过一个工程实例使您熟悉MCGS工控组态软件的基本用法与功能，并按照完成工程的一般过程讲述工程实例，使您了解如何通过MCGS工控组态软件完成工程项目。

培训内容动画显示，编制控制策略，输出实时曲线、历史曲线、实时数据、历史数据，报警显示，操作菜单设计，模拟设备连接，工程密码设置，运行测试参考手册《MCGS用户指南》《MCGS参考手册》MCGS多媒体教程MCGS工控组态软件联机帮助其它E-mail：mcgs@网址：目录初级教材 (2)前言 (2)简介 (4)目录 (5)第一讲MCGS组态软件概述 (9)一、什么是MCGS组态软件 (9)二、MCGS组态软件的系统构成10三、MCGS组态软件的功能和特点 (14)四、MCGS组态软件的工作方式17 第二讲学习MCGS组态软件 (21)一、MCGS组态软件常用术语 (21)二、MCGS组态软件的操作方式26三、鼠标操作 (33)四、组建新工程的一般过程 (34)第三讲建立一个新工程 (39)一、建立一个新工程 (39)二、设计画面流程 (46)第四讲让动画动起来 (56)一、定义数据变量 (56)二、动画连接 (62)三、模拟设备 (76)四、编写控制流程 (79)第五讲报警显示与报警数据 (85)一、定义报警 (85)二、报警显示 (87)三、报警数据 (88)四、修改报警限值 (93)五、报警动画 (99)第六讲报表输出 (103)一、实时报表 (104)二、历史报表 (108)第七讲曲线显示 (116)一、实时曲线 (116)二、历史趋势 (118)第八讲安全机制 (122)一、操作权限 (123)二、系统权限管理 (124)三、工程加密 (136)第一讲MCGS组态软件概述本讲重点： 了解什么是MCGS组态软件了解MCGS组态软件的系统构成了解MCGS组态软件的功能和特点了解MCGS组态软件面向对象的工作方式一、什么是MCGS组态软件MCGS(Monitor and Control Generated System)是一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000等操作系统。

MCGS工控组态软件使用

MCGS具有操作简便、可视性好、可维护性强、高性能、高可靠性等突出特 点。
组态（Configuration）为模块化任意组合。
通用组态软件主要特点有：
（1）延续性和可扩充性。当现场（包括硬件设备或系统结构） 或用户需求发生改变时，不需作很多修改而方便地完成软件 的更新和升级；
（2）封装性（易学易用）。通用组态软件所能完成的功能都 用一种方便用户使用的方法包装起来，不需掌握太多的编程 语言技术（甚至不需要编程技术），就能很好地完成一个复 杂工程所要求的所有功能；
组态结果 数据库
运行环境： 解释执行 组态结果
MCGS 软件系统：包括组态环境和运行环境
组态环境：相当于一套完整的工具软件，帮助用户设计和 构造自己的应用系统；生成用户应用系统的工作环境
运行环境：则按照组态环境中构造的组态工程，以用户指 定的方式运行，并进行各种处理，完成用户组态设计的目 标和功能。 用户应用系统的的运行环境 。
（5）建立 实时数据库
建立新画面
对象元件库 中读取存盘 的图形对象
“流动块”
建立实时数据库
定义数据变量： 实时数据库是MCGS工程的数据交换和数据处理中心。数据变量是构成
实时数据库的基本单元，建立实时数据库的过程也即是定义数据变量的过 程。
定义数据变量的内容主要包括：指定数据变量的名称、类型、初始值和 数值范围，确定与数据变量存盘相关的参数，如存盘的周期、存盘的时间 范围和保存期限等。
所谓动画属性，实际上是反映图形大小、颜色、位置、可见度、闪烁性等状态的特 征参数。
我们在组态环境中生成的画面都是静止的，图形的每一种动画属性中都有一个“表 达式”设定栏，在该栏中设定一个与图形状态相联系的数据变量，连接到实时数据 库中，以此建立相应的对应关系，MCGS称之为动画连接。

昆仑通态_MCGS组态软件培训教程284页new

MCGS组态软件培训教程i1i前 言随着工业自动化水平的迅速提高，计算机在工业领域的广泛应用，人们对工业自动化的要求越来越高，种类繁多的控制设备和过程监控装置在工业领域的应用，使得传统的工业控制软件已无法满足用户的各种需求。

MCGS工控组态软件的出现为解决一些实际工程问题提供了一种崭新的方法，因为它能够很好地解决传统工业控制软件存在的种种问题，使用户能根据自己的控制对象和控制目的任意组态，完成最终的自动化控制工程。

MCGS全中文工业自动化控制组态软件（以下简称MCGS工控组态软件或MCGS）是一套32位工控组态软件，可稳定运行于Windows95/98/Me/NT/2000等多种操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备，广泛应用于石油、电力、化工、钢铁、矿山、冶金、机械、纺织、航天、建筑、材料、制冷、交通、通讯、食品、制造与加工业、水处理、环保、智能楼宇、实验室等多种工程领域。

它的主要特点有（1）延续性和可扩充性。

使用MCGS工控组态软件开发的应用程序，当现场（包括硬件设备或系统结构）或用户需求发生改变时，不需作很多修改而方便地完成软件的更新和升级；（2）封装性（易学易用），MCGS工控组态软件所能完成的功能都用一种方便用户使用的方法包装起来，对于用户，不需掌握太多的编程语言技术（甚至不需要编程技术），就能很好地完成一个复杂工程所要求的所有功能；（3）通用性和可扩充性，每个用户根据工程实际情况，利用MCGS工控组态软件提供的底i2i MCGS组态软件培训教程层设备（PLC、智能仪表、智能模块、板卡、变频器等）的设备驱动、开放式的数据库和画面制作工具，就能完成一个具有动画效果、实时数据处理、历史数据和曲线并存、具有网络功能的工程，不受行业限制。

MCGS控组态软件是最为完善和方便的组态软件。

MCGS组态软件教程-34页精选文档

初级教材前言随着计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。

MCGS全中文工业自动化控制组态软件（以下简称MCGS工控组态软件或MCGS）为用户建立全新的过程控制系统提供了一整套解决方案。

MCGS工控组态软件是一套32位工控组态软件，可稳定运行于Windows95/98/NT/2000/Me操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、历史数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备，广泛应用于石油、电力、化工、钢铁、矿山、冶金、机械、纺织、航天、建筑、材料、制冷、交通、通讯、食品、制造与加工业、水处理、环保、智能楼宇、实验室等多种工程领域。

本书以一个工程实例对MCGS工控组态软件的特点与功能进行综合性描述。

希望您能通过本书掌握MCGS 工控组态软件的基本操作与用法，并引导您完成一个简单的工程组态工作。

如果本书中的内容有纰漏之处，我们谨向您表示诚挚的歉意，并希望您能与我们联系，促使我们及时更正，更好地为您服务。

在此，我们感谢您对我们工作的支持与信任。

希望您能喜欢我们的软件，它一定会成为您成功的助手。

您的成功是我们最大的满足。

简介培训目的通过一个工程实例使您熟悉MCGS工控组态软件的基本用法与功能，并按照完成工程的一般过程讲述工程实例，使您了解如何通过MCGS工控组态软件完成工程项目。

培训内容动画显示，编制控制策略，输出实时曲线、历史曲线、实时数据、历史数据，报警显示，操作菜单设计，模拟设备连接，工程密码设置，运行测试参考手册《MCGS用户指南》《MCGS参考手册》MCGS多媒体教程MCGS工控组态软件联机帮助其它E-mail：mcgs@mcgs网址：mcgs目录初级教材 (1)前言 (1)简介 (1)目录 (2)第一讲MCGS组态软件概述 (3)一、什么是MCGS组态软件 (4)二、MCGS组态软件的系统构成 (4)三、MCGS组态软件的功能和特点 (5)四、MCGS组态软件的工作方式 (6)第二讲学习MCGS组态软件 (8)一、MCGS组态软件常用术语 (8)二、MCGS组态软件的操作方式 (10)三、鼠标操作 (12)四、组建新工程的一般过程 (12)第三讲建立一个新工程 (15)一、建立一个新工程 (15)二、设计画面流程 (17)第四讲让动画动起来 (19)一、定义数据变量 (19)二、动画连接 (21)三、模拟设备 (23)四、编写控制流程 (23)第五讲报警显示与报警数据 (25)一、定义报警 (25)二、报警显示 (25)三、报警数据 (26)四、修改报警限值 (27)五、报警动画 (28)第六讲报表输出 (28)一、实时报表 (28)二、历史报表 (29)第七讲曲线显示 (30)一、实时曲线 (31)二、历史趋势 (31)第八讲安全机制 (32)一、操作权限 (32)二、系统权限管理 (32)三、工程加密 (34)第一讲MCGS组态软件概述本讲重点： 了解什么是MCGS组态软件了解MCGS组态软件的系统构成了解MCGS组态软件的功能和特点了解MCGS组态软件面向对象的工作方式一、什么是MCGS组态软件MCGS(Monitor and Control Generated System)是一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000等操作系统。

MCGS通用版组态软件初级教程

在用户窗口中，双击水位控制窗口进入，选中水罐 1 双击，则弹出单元属性设置窗口。 13
MCGS 通用版组态软件初级教程
选中折线，则会出现 ，单击 则进入动画组态属性设置窗口，按下图所示修改，其它 属性不变。设置好后，按确定，再按确定，变量连接成功。
对于水罐 2，只需要把“液位 1”改为“液位 2”；最大变化百分比 100，对应的表达 式的值由 10 改为 6 即可。如图：
建立文字框：打开工具箱，选择“工具箱”内的“标签”按钮 ， 鼠标的光标变为“十字”形，在窗口任何位置拖拽鼠标，拉出一 个一定大小的矩形。 输入文字：建立矩形框后，光标在其内闪烁，可直接输入“水位 控制系统演示工程”文字，按回车键或在窗口任意位置用鼠标点 击一下，文字输入过程结束。如果用户想改变矩形内的文字，先 选中文字标签，按回车键或空格键，光标显示在文字起始位置， 即可进行文字的修改。 设定文字框颜色：选中文字框，按工具条上的 （填充色）按
控制流程的实现
水位控制系统：水泵、水箱和阀门由“对象元件库管理”调入； 管道则经过动画属性设置赋予其动画功能。 液位指示仪表：采用旋转式指针仪表，指示水箱的液位。 液位控制仪表：采用滑动式输入器，由鼠标操作滑动指针，改变 流速。 报警动画显示：由“对象元件库管理”调入，用可见度实现。 选用“模拟设备”及策略构件箱中的“脚本程序”功能构件，设
2
各种功能的实现
输入、输出设备 其它功能的实现
MCGS 通用版组态软件初级教程
置构件的属性，编制控制程序，实现水位、水泵、调节阀和出水 阀的有效控制。 通过 MCGS 提供的各类构件实现下述功能： 历史曲线：选用历史曲线构件实现； 历史数据：选用历史表格构件实现； 报警显示：选用报警显示构件实现； 工程报表：历史数据选用存盘数据浏览策略构件实现，报警历史 数据选用报警信息浏览策略构件实现，实时报表选用自由表格构 件实现，历史报表选用历史表格构件实现。 抽水泵的启停： 开关量输出； 调节阀的开启关闭：开关量输出； 出水阀的开启关闭：开关量输出； 水罐 1、2 液位指示： 模拟量输入。 工程的安全机制： 分清操作人员和负责人的操作权限。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

MCGS组态软件的整体结构
MCGS组态软件：
• MCGS组态环境：用 户在MCGS组态环境 中完成动画设计、设 备连接、编写控制流 程、编制打印报表等 组态工作，生成组态 结果数据库。 • MCGS运行环境：运 行组态结果数据库， 实现现场设备与过程 控制。
类似于 编程
类似于 解释运行
类似于 源代码 编程
• 与实际设备连接
从设备工具箱中添加“数据采集卡—研华PCL-812PG” 设置基本属性，并进行通道连接 • 两个模拟量输入（水箱水位对应AD0，水罐水位对应AD1） • 三个开关量输入输出（水泵对应DI0、DO0，调节阀对应DI1、
DO1，出水阀对应DI2、DO2）
练习
MCGS组态软件实现一个简单的水位控制
工程建立
演示
• 新建一个工程并另存为“水位控制系统”
练习
注意：路径中不要包含空格， 错误：C:\Documents and Settings\Administrator\桌面\水位控制系统.mcg 正确：d:\水位控制系统\水位控制系统.mcg
MCGS组态软件实现一个简单的水位控制

编 写 程 序 调 试 工 程
连 接 设 备 驱 动 程 序
工 程 完 工 综 合 测 试
MCGS组态立 流程画面 定义数据对象 动画连接 设备连接 流程控制 报警显示 报表输出 显示曲线 安全机制
工程简介 工程简介：
工程简介 工程建立 流程画面 定义数据对象 动画连接 设备连接 流程控制 报警显示 报表输出 显示曲线 安全机制
流程画面
演示
• 新建一个用户窗口“水位控制” 在窗口的基本属性中设定窗口名称、窗口标题、窗口背景、窗口位置
等属性。
• 对“水位控制”窗口进行动画组态 添加文本“水位控制系统演示工程” 水箱---选取“储藏罐”中的罐17 水罐---选取“储藏罐”中的罐53 调节阀---选取“阀”中的阀58 出水阀---选取“阀”中的阀43 泵---选取“泵”中的泵38 添加流动块（块的颜色为蓝色、填充色为灰色、边界色为黑色） 添加各设备的文字标签
• MCGS通过设备驱动程序与外部设备进行数据交换。包括 数据采集和发送设备指令。每个驱动程序独占一个线程， 达到互不干扰的目的。
MCGS如何产生动画效果
• MCGS为每一种基本图形元素定义了不同的动画属性，如： 一个长方形的动画属性有可见度，大小变化，水平移动等， 每一种动画属性都会产生一定的动画效果。所谓动画属性， 实际上是反映图形大小、颜色、位置、可见度、闪烁性等 状态的特征参数。
MCGS组态环境的五大组成部分
MCGS组态环境
主控窗口
设备窗口
用户窗口
实时数据库
运行策略
菜单设计 设置工程属性 设定存盘结构
添加工程设备 连接设备变量 注册设备驱动
创建动画显示 设置报警窗口 人机交互界面
定义数据变量 定义中间变量
编写控制流程 使用功能构件
MCGS组态软件的工作方式 MCGS如何与设备进行通讯
• 声音报警（在循环策略中添加）
IF 水箱水位>=9 or 水箱水位<=1 THEN !PlaySound("C:\WINDOWS\MEDIA\ding.wav" ,2) ENDIF IF 水罐水位>=5 or 水罐水位<=1 THEN !PlaySound("C:\WINDOWS\MEDIA\notify.wav" ,2) ENDIF
MCGS全中文工控组态软件介绍
MCGS组态软件由北京昆仑通态自动化软件科 技有限公司()出品。 分通用版、网络版和嵌入版。 MCGS(Monitor and Control General System) 基于Windows平台。 MCGS能够完成现场数据采集、实时和历史数 据处理、报警和安全机制、流程控制、动画显 示、趋势曲线和报表输出以及企业监控网络等 功能。 当前最高版本是V6.2，可在公司网站上下载 到30分钟学习版和相关学习资料。
变量的作用： 水箱水位下限 数值型 用来在运行环境下设定水箱的下限报警值 1.屏幕上的图符(左桥)变量(右桥)实际设备，起到一个桥梁的作用； 水罐水位上限 数值型 用来在运行环境下设定水罐的上限报警值 2.参与编程，例如：中间变量，设备变量 水罐水位下限 数值型 用来在运行环境下设定水罐的下限报警值
• 三个开关数据（输入/输出通道，数字量）：
水泵（开关I/O卡驱动程序） 调节阀 出水阀
MCGS组态软件实现一个简单的水位控制

工程简介 工程建立 流程画面 定义数据对象 动画连接 设备连接 流程控制 报警显示 报表输出 显示曲线 安全机制
工业组态软件的功能

• • • • • • • •
组态软件一般都能完成以下几个功能：
实时数据采集(数字量、模拟量) 动态显示数据(文本、曲线、图、表等方式) 数据的实时运算处理(内置数字处理+脚本支持) 过程控制(脚本实现控制策略，流程控制) 历史数据记录 报警功能 网络通信功能(TCP/IP、Modem) 开放式结构(可扩充性，允许二次开发)
报警显示
演示
• 定义报警
在实时数据库中，对相关变量进行定义 选中“允许进行报警处理”； 设定“上限报警”( 9/5米)和报警注释(水箱/罐的水已达 上限值)； 设定“下限报警”(1/1米)和报警注释(水箱/罐没水了)； 在存盘属性中，选中“自动保存产生的报警信息”。 将水位组设置成自动存盘，时间为5s。
定义数据对象
演示
• 添加数值型变量“水箱水位” 、 “水罐水位” • 添加组对象“水位组” • 添加开关型变量“水泵”、“调节阀”、“出水 阀”
练习
MCGS组态软件实现一个简单的水位控制

工程简介 工程建立 流程画面 定义数据对象 动画连接 设备连接 流程控制 报警显示 报表输出 显示曲线 安全机制
• 通过一个水位控制系统的组态过程，介绍如何使用MCGS 组态软件。本样例涉及到动画制作、控制流程的编写、模 拟设备的连接、报警输出、报表曲线显示与打印等多项组 态操作。
水位控制系统相关数据：
• 二个模拟数据（输入通道、模拟量）：
水箱水位（最大值10米）（水位传感器数据采集卡驱动程序） 水罐水位（最大值6米）
演示
• • • • • • • • • • • • • • • IF 水箱水位<9 THEN 水泵=1 ELSE 水泵=0 ENDIF IF 水罐水位<1 THEN 出水阀=0 ELSE 出水阀=1 ENDIF IF 水箱水位>1 and 水罐水位<6 THEN 调节阀=1 ELSE 调节阀=0 ENDIF
如何对工程运行流程实施有效控制
• MCGS开辟了专用的“运行策略”窗口，建立用户运行策 略。
用MCGS组态软件组建新工程的一般过程
工 程 项 目 系 统 分 析
工 程 立 项 搭 建 框 架
设 计 菜 单 基 本 体 系
制 作 动 画 显 示 画 面
编 写 控 制 流 程 程 序
完 善 菜 单 按 钮 功 能
• 文本(列表)报警显示
添加报警显示构件，与水位组连接，并将最大显示记录 设置为6。
练习
报警显示
演示 • 动画(指示灯)报警显示
添加水箱/水罐水位报警灯(指示灯1/3) 水箱水位报警动画设置(填充颜色：水箱水位>=9 or 水箱水位<=1) 水罐水位报警动画设置(填充颜色：水罐水位>=5 or 水罐水位<=1)
动画连接
演示 • 将变量“水箱水位”、“水罐水位”与水箱、水罐进行连 接 • 将变量“泵”、“调节阀”、“出水阀”与泵、调节阀、 出水阀进行连接 • 水流（流动块）的设置 • 将水位控制窗口设置为启动窗口并运行(主控窗口) • 用滑动输入器构件手动控制水箱、水罐中的水位
与“水箱水位”对应的滑块 与“水罐水位”对应的滑块
类型
开关型 开关型 开关型 数值型 数值型 组对象 数值型
注释
控制水泵“启动”、“停止”的变量 控制调节阀“打开”、“关闭”的变量 控制出水阀“打开”、“关闭”的变量 水箱的水位高度，用来控制水箱水位的变化 水罐的水位高度，用来控制水罐水位的变化 用于历史数据、历史曲线、报表输出等功能构件 用来在运行环境下设定水箱的上限报警值

工程简介 工程建立 流程画面 定义数据对象 动画连接 设备连接 流程控制 报警显示 报表输出 显示曲线 安全机制
流程控制
流程
• 若“水箱”的水位不足9米时，就要把 • “水泵”打开 • 否则 • “水泵”关闭 • 若“水罐”的水位不足1米时，就要 • 关闭“出水阀” 大小写无关，但一定要为半角符号 • 否则 或字符，不能是全角！！ • 开启“调节阀” • 若“水箱”的水位大于1米，同时“水 罐”的水位小于6米，就要 • 开启“调节阀” • 否则 • 关闭“调节阀”
•
•
工业组态软件的结构
类似于编程
类似于 解释运行
类似于源代码
类似于编程
工业组态软件在不同行业中的应用
使用方便，用户无须具备计算机编程的知识 使用。 操作简便、可视性好、可维护性强、高性能、 高可靠性，已成功应用于石油化工、钢铁行 业、电力系统、水处理、环境监测、机械制 造、交通运输、能源原材料、农业自动化、 航空航天等领域，经过各种现场的长期实际 运行，系统稳定可靠。 查看不同应用(参考MCGS Sample)。
练习
在循环策略中实现控制流程（运行 策略—循环策略—策略属性改为 200ms，新增策略行，添加脚本程 序）
MCGS组态软件实现一个简单的水位控制
