华为TD四期新开站功率配置说明(包括各种RRU类型)

  • 格式：doc
  • 大小：283.00 KB
  • 文档页数：3

功率配置说明

PCCPCH POWER：目前RNC配置的功率为单码道功率值，实际计算时需要转化成双码道功率，单位为dBm。该功率一般为其余码道的功率基准，设置该参数值的时候一般要结合实际的无线环境来进行设置。杭州现网目前一般室分站点为280（0.1dBm），宏站站点为300和270（0.1dBm），少数330（0.1dBm）。

FPACH POWER：该信道功率为绝对值设置。使用智能天线的小区，其值为单码道PCCPCH功率-3dB；比如，PCCPCH POWER设置为300（0.1dBm），那么FPACH POWER设置为270（0.1dBm）；使用非智能天线的小区，其值与单码道PCCPCH功率一样；比如，PCCPCH POWER设置为300（0.1dBm），那么FPACH POWER设置为300（0.1dBm）。

DWPCH POWER：该信道功率相对值设置，目前现网配置均为30（0.1dB），即实际发射功率为DWPCH POW+2*PCCPCH POWER。

PICH POWER：PICH功率为相对值设置，为了保证覆盖一致，应该与PCCPCH 双码道功率相同，目前现网配置为0，单位为0.1dB；即实际发射功率为PICH POWER+2*PCCPCH

POWER。

PCH POWER：PCH功率为相对值设置。PCH信道功率与双码道PCCPCH功率一致，配置为0，单位为0.1dB。

FACH POWER：比双码道PCCPCH功率低3dB，单位为0.1dB。

SCCPCH POWER：目前要求SCCPCH单码道功率与双码道PCCPCH功率一致，因此目前现网配置一般配置为0（0.1dB）。

PRXUPPCHDES：该信道功率为绝对值设置，目前网内定义该参数值为-95（0.1dBm）。

HSSCCH最大发射功率：HSSCCH最大功率为相对值设置，该信道功率值为给HSSCCH信道的最大发射功率，现网中配置的是针对单条HSSCCH码道的功率配置，配置的是相对于单条PCCPCH功率的偏置，单位为0.1dB，目前现网一般配置为-30，室分可配置-60。

HSPDSCH POWER：HSPDSCH POWER功率为绝对值设置，该信道功率值为给HS-PDSCH和HS-SCCH信道的最大发射功率，单位为dBm，现网中一般与对应的PCCPCH单码道功率配置相对应，比如，PCCPCH POWER设置为300（0.1dBm），那么TS(N)HSMAXPWR

设置为300（0.1dBm）（N为时隙号）。

DPCH 功率：各种业务无线链路最大、最小发射功率，推荐值如下图

如果网内实际设置比推荐值小的话可以提高，如果网内实际设置比推荐值大的话并且干扰不是影响指标、感知的主要原因，尽量不要提高。

（四期新建基站） RRU268 RRU261＋RRU291 RRU261 RRU3158 RRU3151 RRU3152 RRU268+3158F

室外 室内 室内 室外 室内 室内 室外

Node B侧单PATH功率（NODE B侧设置值） 370 407 407 410 418 418 扩容站点按原单PATH功率设置

MAXTXPOWER（小区最大发射功率） 450 407 407 490 418 418 450

CARRIERMAXPWR 401 400 359 420 370 370 420

PCCPCHPOWER 300 260 270 300 270 270 300

DWPCHPOWER 30 30 30 30 30 30 30

FPACHPOWER 270 260 270 270 270 270 270

SCCPCHPOWER -30 -30 -30 0 0 0 -30

PICHPOWER 0 0 0 0 0 0 0

PCHPOWER 0 0 0 0 0 0 0

MAXFACHPOWER 0 0 0 0 0 0 0

SCCHMAXPWR -30 -30 -30 -30 -30 -30 -30

HSPDSCH3/4/5共享资源池时隙最大功率 300 260 270 300 270 270 300

有两个小区最大功率，一个是RNC侧，一个是NB侧，NB侧一定要大于RNC侧。

合集下载

(整理)华为TD设备简介.

(整理)华为TD设备简介.

精品文档

精品文档 第一部分 基站硬件介绍

1.1 DBBP530基站系统概述

DBBP530基站系统是华为新一代TD-SCDMA分布式基站，采用业界技术领先的多形态统一模块设计，具有体积小、容量大、功耗低、易于快速部署等特点。

1.1.1 DBBP530基站系统系统组成

DBBP530基站系统的功能模块可灵活组合，以满足不同场景下的无线覆盖要求。

DBBP530基站系统的系统组成如图所示。

DBBP530基站系统的系统组成

BBU设备是基带处理单元，完成NodeB与RNC之间的信息交互。

BBU与RRU之间使用光纤连接。

天馈系统接收上行信号，发射下行信号。

LMT（Local Maintenance Terminal）是安装了“华为本地维护终端”软件组，并与网元的实际操作维护网络连通的操作维护终端。LMT可通过DBBP530维护DBBP530基站系统。

1.2 DBBP530设备

DBBP530设备是基带处理单元，完成NodeB与RNC之间的信息交互。

DBBP530的主要功能包括：

 提供与RNC通信的物理接口，完成NodeB与RNC之间的信息交互。

 提供与RRU通信的CPRI接口。 精品文档

精品文档  提供与LMT（或DOMC920）连接的维护通道。

 完成上下行数据处理功能。

 集中管理整个NodeB系统，包括操作维护和信令处理。

 提供系统时钟。

DBBP530外形

DBBP530采用19英寸盒式结构，高度为2U，提供8种业务单板插槽、两个电源单板插槽、1个风扇模块插槽。

DBBP530外形如图所示。

DBBP530外形

DBBP530面板

DBBP530的前面板共有11个槽位，除电源、风扇槽位，其它槽位可根据实际需求，配置不同的单板。

DBBP530面板如图所示。

DBBP530面板外观

说明：

BBP与BBI面板外观一致，但BBP不具有外接光接口功能。

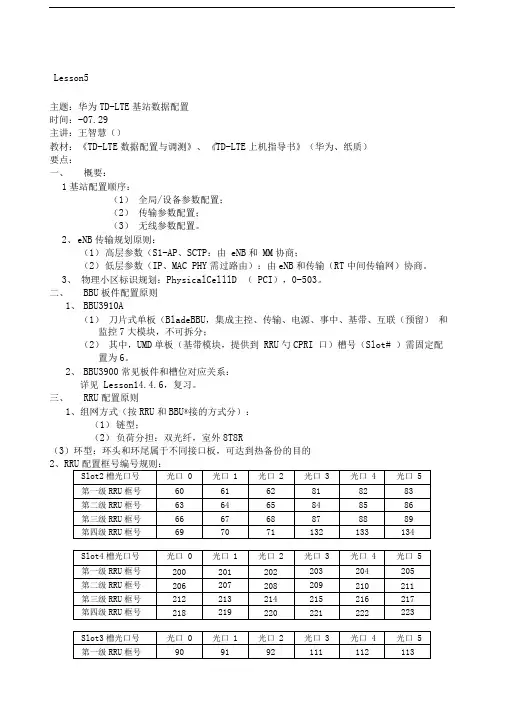

LTE中级培训华为笔记Lesson华为TD-LTE基站数据配置-班级内部使用-v

LTE中级培训华为笔记Lesson华为TD-LTE基站数据配置-班级内部使用-v

Lesson5

主题：华为TD-LTE基站数据配置

时间：-07.29

主讲：王智慧（）

教材：《TD-LTE数据配置与调测》、《TD-LTE上机指导书》（华为、纸质）

要点：

一、 概要：

1基站配置顺序：

（1） 全局/设备参数配置；

（2） 传输参数配置；

（3） 无线参数配置。

2、 eNB传输规划原则：

（1） 高层参数（S1-AP、SCTP：由 eNB和 MM协商；

（2） 低层参数（IP、MAC PHY需过路由）：由eNB和传输（RT中间传输网）协商。

3、 物理小区标识规划：PhysicalCelllD （ PCI），0-503。

二、 BBU板件配置原则

1、 BBU3910A

（1） 刀片式单板（BladeBBU，集成主控、传输、电源、事中、基带、互联（预留） 和监控7大模块，不可拆分；

（2） 其中，UMD单板（基带模块，提供到 RRU勺CPRI 口）槽号（Slot# ）需固定配

置为6。

2、 BBU3900常见板件和槽位对应关系：

详见 Lesson14.4.6，复习。

三、 RRU配置原则

1、组网方式（按RRU和BBU®接的方式分）：

（1） 链型；

（2） 负荷分担：双光纤，室外8T8R

（3）环型：环头和环尾属于不同接口板，可达到热备份的目的

2、RRU配置框号编号规则：

Slot2槽光口号 光口 0 光口 1 光口 2 光口 3 光口 4 光口 5

第一级RRU框号 60 61 62 81 82 83

第二级RRU框号 63 64 65 84 85 86

第三级RRU框号 66 67 68 87 88 89

第四级RRU框号 69 70 71 132 133 134

Slot4槽光口号 光口 0 光口 1 光口 2 光口 3 光口 4 光口 5

第一级RRU框号 200 201 202 203 204 205

第二级RRU框号 206 207 208 209

华为TD四期设备-DNB6200硬件安装标准化作业指导书_.

华为TD四期设备-DNB6200硬件安装标准化作业指导书_.

DNB6200

硬件安装

_

DRRU3158-fa 替换 DRRU26

HUAWEI TECHNOLOGIES Co., Ltd.

标准化作业指导书 68e

橡胶锤

RRU

a 拆开 线缆

应与客户协商好闭塞小区时间,通知客户或代维闭塞

小区。

然后关闭控制 RRU 对应电源的外部电源输入设备开关,

再拧下塑胶壳上的两颗螺钉。

严格 按照下图所示顺序 拧松配线腔盖板螺钉并打开

配线腔。

拆除完所有线缆后 将

拆卸 RRU 模块

b

拆除完所有线缆后,将 DRRU268e 的防水堵头重新放

用十字螺丝刀 拧松卡簧片上的两个紧固螺钉 (下图

所示螺钉,便于转接件能够从安装件分离。

按照下图所示箭头方向卸下 DRRU268e 塑胶壳。 拆下 的光纤 光模块 电源线

DRRU268e 的光纤、光模块、电源线、 告警线、射频跳线, 最后拆除接地线 。其 中光纤、电源线利旧。

回出线腔相应的槽位 关闭配线腔门 拧紧配线腔螺钉 回出线腔相应的槽位,关闭配线腔门,拧紧配线腔螺钉。

向下拧转接件上的两个螺钉 ,可辅助 RRU 脱离安装 件;人工将 RRU 模块向上抱起,卸下 RRU 模块并 盖 上塑胶壳 ,最后 拆除老安装件 。

将该螺钉向下拧

在原 DRRU268e 位置附近、靠近天馈系统的抱杆上 安装

在 位 附 馈 杆 安

人工将 RRU 模块抱起挂在主扣件上。

抱箍

推荐空间要求

≥ 300

≥ 500

装 新配发的 安装件 或抱箍 。

安 件 (

最小空间要求 200

300

安装 RRU 保护地线

a

RRU 采用新发的 25mm^2地线接地 。即地线一端连接 DRRU

RRU 直流电源线接头制作

打开配线腔取出快速安装型母端连接器。根据配线腔

盖板内的标签确定进行不同操作的各段电缆长度。

根据量取的长度,剥取外护套。

剥取每根芯线的外护套。

在两根芯线上安装快速安装型母端 (压接型 连接器。

功率设置原则

功率设置原则

1. 概述

本文TD-SCDMA 无线功率配置建议，简要的分析目前功率配置原则，主要考虑使用不同

RRU 室内外环境小区\载波的功率配置，公共信道和业务信道的功率配置，适用于LCR4.1 及

LCR5.0 新建站中关于无线功率配置。

2. 功率配置原则说明

TS0 时隙公共信道功率设置具有功率共享。在各信道功率配置配过程中，各载波的功率之

和要小于小区最大发射功率；公共信道功率之和要小于小区最大发射功率；各业务信道的功率

设置要小于载波最大发射功率。小区的最大发射功率取决于采用的RRU类型，整个TD功率配置，

只有PCCPCH POWER、FPACH POWER和HSPDSCH MAXPOWER，采用绝对功率配置，其他信道的功率配

置采用相对于双码道PCCPCH POWER 的相对功率配置，PCCPCH POWER 后台的配置为单码道功率

配置，实际的发射功率为后台配置功率的2倍。

3. RRU 功率配置说明

RRU 产品的规格如下及配置建议：

注：本表主要RRU 产品的规格及配置建议，配置建议主要是在2：4时隙下，针对RRU 的保

护做出的推荐设置。RRU3152 应用出现在室外的场景如居民区的室外分布式组网或高铁的场景，

功率配置配置可以配置为单码道的1倍。如果出现不同的RRU

合并功率配置取单通道功率较小者进行配置min（RRU1,RRU2）。

4. 公共信道功率配置说明

4.1.小区最大发射功率及载波最大功率配置 小区最大发射功率设置（涉及不同的应用场景及RRU 的型号能力）

注：此功率配置主要是考虑单小区6载波配置的情况下做出的最大载波功率配置建议，为了

在网参数配置统一，将室外宏站小区和室内小区的载波功率设置进行统一，载波最大发射功率

的配置需要按照RRU 的型号进行配置，由于RRU 的型号较多，如果出现不同的RRU 级联，功率

设置取较小的进行设置。

针对不同的场景需要注意：

由于农村和郊区场景，配置一般不会配置6载波，建议按照单小区4载波配置进行配置，农
