帷幕灌浆施工专项方案

  • 格式：doc
  • 大小：395.50 KB
  • 文档页数：22

帷幕灌浆工程施工方案

页脚内容0

目 录

第一章 工程概述 ................................................................................................................................. 2

第一节 概述 ................................................................................................................................. 2

第二节 编制依据 ......................................................................................................................... 2

第二章 施工平面布置 ......................................................................................................................... 2

第三章 施工准备 ................................................................................................................................. 3

第四章 施工条件 ................................................................................................................................... 3

第五章 材料、设备及人员安排 ......................................................................................................... 4

第六章、施工进度计划、投入机械设备计划 ..................................................................................... 7

1、机械投入计划 ................................................................................................................... 7

2、进度计划、设备计划 ....................................................................................................... 7

第七章 施工方法 ................................................................................................................................... 8

第一节 施工测量放样 ................................................................................................................. 8

第二节 钻孔灌浆工艺流程 ......................................................................................................... 8

第三节 钻孔、冲洗和压水试验 ................................................................................................. 9

第四节 灌浆压力 ....................................................................................................................... 10

第五节 幕灌浆施工顺序 ........................................................................................................... 10

第六节 帷幕灌浆 ....................................................................................................................... 10

第七节 接触面灌浆 .................................................................................................................... 12

第八节 灌浆结束标准和封孔 .................................................................................................... 13

第九节 检查孔 ........................................................................................................................... 14

第十节 灌浆试验 ......................................................................................................................... 14

第十一节 排水孔 ........................................................................................................................ 15

第十二节 灌浆质量通病防治 .................................................................................................. 16

第八章 质量检查 ................................................................................................................................ 17 帷幕灌浆工程施工方案

页脚内容1 第九章 质量控制措施 ....................................................................................................................... 18

第十章 安全文明施工 ........................................................................................................................ 18

帷幕灌浆工程施工方案

页脚内容2

第一章 工程概述

第一节 概述

由我单位承建的深圳市松子坑水库（二期）工程第二标段，本次施工主要是对1#主坝坝基进行帷幕灌浆处理， 1号坝K0+091.74-K0+129.04、1号坝KO+275～1#坝KO+343.16、1#坝K0-029.00～K0+035.89。处的强风化部位采用帷幕灌浆，帷幕灌浆采用单排灌浆，孔距2m；，1#；1#坝K0+091.74～1#坝K0+129.04，下部为强风化岩，采用帷幕灌浆，灌浆深度按坝高1倍控制。

第二节 编制依据

《水工建筑物水泥灌浆施工技术规范》DLT 5148-2001；

深圳市松子坑水库（二期）扩建工程第二标段招标文件及设计施工图纸；

深圳市松子坑水库（二期）扩建工程第二标段地质勘察资料；

第二章 施工平面布置

为搞好施工，我标将制订科学、合理的施工方法，切合实际，真正服从于施工，对施工具有指导性。

1、施工总平面布置原则

(1)根据临时设施的布置需要,充分利用坝内平地。各钻孔、灌浆机械设备均合理布置在坝脚施工区。

(2)施工布置既要有利于生产，易于施工管理，又要方便施工人员生活。

(3)满足施工要求的前提下，尽量不占过少占临时用地。

2、具体布置方案

(1)临时施工道路：修筑临时道路作为运输材料、设备进场、人员进出的施工道路。

(2)为满足施工要求，在坝内建水泥棚及器材仓库，便于材料和设备器材贮存堆放及施工值班，水泥棚存量在40吨。

(3)灌浆技术部与施工人员生活住于项目部生活区。

(4)工地施工用水直接从水库中抽取，生活用水与当地居民共同饮用。施工用电从业主指定的变压器搭接电源，灌浆技术部管理人员配置手机联系，以更好地服务于工程。 帷幕灌浆工程施工方案

页脚内容3 第三章 施工准备

帷幕灌浆：序孔作为先导孔，进行注水试验，所有参数最终通过灌浆试验确定。检查孔的钻孔与取芯及压水试验一律遵循

DL/T5148-2001《水工建筑物水泥灌浆施工技术规范》的标准。

施工前修通进场道路。

清除工作面障碍物，所使用机具全部运至施工现场，所使用库存原材料试验合格，帷幕灌浆、固结灌浆后续项目检验设备完好到位。

第四章 施工条件

1、 钻孔灌浆工作应在其帷幕垫层混凝土达到设计强度的70%后方可进行。 深入帷幕底线裂隙图1-2 基础抬动观测装置示意图千分表麻丝堵塞砂浆（厚10cm)砼盖板干填细砂保护管（Φ50mm)内管（Φ25mm)钻孔（Φ76mm)圆形铁板橡胶柱水泥浆锚固1m

合集下载

岩石层帷幕灌浆专项施工方案

岩石层帷幕灌浆专项施工方案

岩石层帷幕灌浆专项施工方案

本工程采用Φ2.5挤压式钻机成孔，岩石层帷幕灌浆防渗处理为双排梅花型布置，孔距2m，灌浆深度要求深入相对不透水层（q＜10Lu)以下1.0m。总共50个灌浆孔。据灌浆工程量及施工日生产能力要求，采用机械化灌浆施工工艺作业。其具体施工技术措施如下：

一、帷幕灌浆施工技术措施

本工程帷幕灌浆工程采用机械化灌浆施工工艺作业。

1、灌浆孔布设

本工程灌浆孔的布设按设计孔位布置。

2、灌浆施工次序

本工程灌浆施工次序分三序施工，遵循分序加密原则进行，间隔灌浆，并随着各灌浆孔的施工，及时地检查灌浆效果。

3、灌浆施工方法

本工程灌浆施工根据孔深、地质条件、岩石完整性、漏水程度等实际情况，采用自上而下分段循环灌浆法，各灌段在灌浆结束前，浓浆（水灰比不大于0.8）在允许最大灌浆压力下置换孔内稀浆后在该压力下闭浆，实施屏浆；当压力表回零后再松塞、启管，保证已经灌入的浆不会回流到孔内。全孔灌后再进行一次性复灌，防止漏灌。

4、灌浆材料及压力

本工程灌浆材料按设计要求采用42.5#水泥浆灌注，灌浆压力通过现场灌浆试验确定，一般首段采用采用0.3MPa（土盖重），以下按0.02 MPa递增，直至压水试验吸水量小于10 Lu。

5、钻孔冲洗和压水试验

在施工中，对灌浆孔钻孔进行统一编号，由测量人员放样定位，将孔位偏差控制在10cm以内。本工程采用采用Φ2.5挤压式钻机。钻孔结束后，及时对孔深、孔斜和孔底残留等进行检查。对检查结果未符合要求的，及时处理。灌浆孔在灌浆前先进行冲洗，以提高灌浆效果。冲洗方法采用单孔风水联合冲洗法实施：将具有一定压力的风、水两管同时下入或将上部分别与风、水管相接的单管下入到孔底，孔口敞开，通过阀门控制，轮换向孔内送入水、风，使孔内及裂隙充填物顺着风水混合体携带出来，直到回水变清后再延续10min以上为止。灌浆前的压水试验在钻孔冲洗结束后进行，其孔数按总孔数的10%确定，压水试验的压力采用灌浆压力值。

帷幕灌浆安全专项方案

帷幕灌浆安全专项方案

一、方案概述

帷幕灌浆是一项重要的水利工程施工技术，旨在提高地基的稳定性，防止地基渗漏，确保工程安全。为确保帷幕灌浆施工过程中的安全，特制定本安全专项方案。

二、组织机构与职责

1. 成立帷幕灌浆安全领导小组，负责整个施工过程中的安全管理工作。

2. 安全领导小组下设安全监督小组，负责现场安全监督、检查和指导。

3. 施工单位应设立专职安全员，负责日常安全管理工作。

三、施工准备

1. 施工单位应编制详细的施工方案，明确施工工艺、施工顺序、安全措施等。

2. 对施工人员进行安全技术培训，确保施工人员掌握安全操作规程。

3. 施工现场应设置安全警示标志，明确危险区域和注意事项。

4. 施工设备应定期检查、保养，确保设备安全可靠。

四、施工过程安全措施

1. 钻孔与测斜：采用小口径地质回转钻机，金钢石钻头钻孔，开孔前用两点法地锚固定，用角度尺和地质罗盘校正钻机立轴。

2. 钻孔冲洗与简易压水：采用高压水脉动冲洗，冲洗时间不少于30分钟，回清水10分钟。灌浆前均进行简易压水试验，压水压力1.0 MPa。

3. 制浆与检测：采用集中制浆，分部位供浆，浆液经3台湿磨机串联磨制后送入搅拌桶，外加剂为UNF-5型高效减水剂，掺量7%。浆液浓度采用标准漏斗粘度计检测，要求漏斗粘度小于30秒；细度主要采用沉降法，用激光粒度仪校核，要求每10吨水泥检测1次。

4. 灌浆压力控制：在施工过程中，为了避免抬动破坏，灌浆压力应控制在设计压力范围内。

5. 灌浆记录：灌浆记录全部采用自动记录仪，自动记录仪为长江科学院GJY-型和湖南力合LHGY-2000型。

五、安全事故应急预案 1. 施工单位应制定安全事故应急预案，明确事故发生时的应急响应程序。

2. 事故发生后，立即启动应急预案，组织人员开展救援工作。

3. 对受伤人员实施现场急救，并尽快送往医院救治。

4. 保护事故现场，配合有关部门进行事故调查。

六、安全教育培训

帷幕灌浆施工专项方案

帷幕灌浆施工专项方案

第0页，共20页

目 录

第一章 工程概述 ................................................................................................................................. 0

第一节 概述 ................................................................................................................................. 0

第二节 编制依据 ......................................................................................................................... 1

第二章 施工平面布置 ......................................................................................................................... 1

第三章 施工准备 ................................................................................................................................. 2

第四章 施工条件 ................................................................................................................................... 2

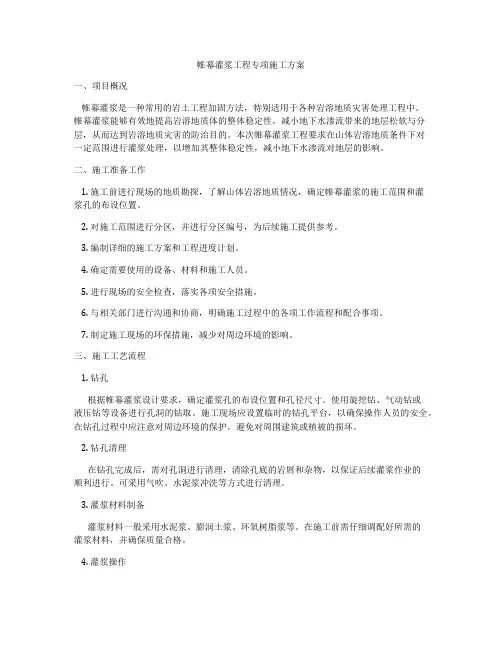

帷幕灌浆工程专项施工方案

帷幕灌浆工程专项施工方案

帷幕灌浆工程专项施工方案

一、项目概况

帷幕灌浆是一种常用的岩土工程加固方法，特别适用于各种岩溶地质灾害处理工程中。帷幕灌浆能够有效地提高岩溶地质体的整体稳定性，减小地下水渗流带来的地层松软与分层，从而达到岩溶地质灾害的防治目的。本次帷幕灌浆工程要求在山体岩溶地质条件下对一定范围进行灌浆处理，以增加其整体稳定性，减小地下水渗流对地层的影响。

二、施工准备工作

1. 施工前进行现场的地质勘探，了解山体岩溶地质情况，确定帷幕灌浆的施工范围和灌浆孔的布设位置。

2. 对施工范围进行分区，并进行分区编号，为后续施工提供参考。

3. 编制详细的施工方案和工程进度计划。

4. 确定需要使用的设备、材料和施工人员。

5. 进行现场的安全检查，落实各项安全措施。

6. 与相关部门进行沟通和协商，明确施工过程中的各项工作流程和配合事项。

7. 制定施工现场的环保措施，减少对周边环境的影响。

三、施工工艺流程

1. 钻孔

根据帷幕灌浆设计要求，确定灌浆孔的布设位置和孔径尺寸。使用旋挖钻、气动钻或液压钻等设备进行孔洞的钻取。施工现场应设置临时的钻孔平台，以确保操作人员的安全。在钻孔过程中应注意对周边环境的保护，避免对周围建筑或植被的损坏。

2. 钻孔清理

在钻孔完成后，需对孔洞进行清理，清除孔底的岩屑和杂物，以保证后续灌浆作业的顺利进行。可采用气吹、水泥浆冲洗等方式进行清理。

3. 灌浆材料制备

灌浆材料一般采用水泥浆、膨润土浆、环氧树脂浆等。在施工前需仔细调配好所需的灌浆材料，并确保质量合格。

4. 灌浆操作 将预制好的灌浆材料输送至现场，并采用注浆泵将浆料注入到钻孔中。操作人员应根据设计要求控制好灌浆浆速和注浆压力，确保浆料尽可能均匀地填充到孔洞中，以达到预期的加固效果。
