226 第9章 12CM15型连续采煤机电气系统
9.1 概述
9.1.1 技术特征
美国久益（JOY）公司12CM15型连续采煤机供电电压为1050V，整机功率为554kW，机器共有八台电机，它们分别为截割部﹑装运机构﹑液压机构（油泵）﹑牵引部及除尘系统提供动力，以实现落煤﹑装运﹑除尘以及机器行走等功能。除两台牵引电动机为晶闸管整流供电的直流串激式电机外，其余电机均为三相交流异步电机。所有这些电机均采用外水冷方式，并且其内部绕组中都设有热敏检测器件（可等效为温控常闭开关），用于电机过热检测，因而可以实现电机过热保护。这些电机的类型及主要技术参数见表9.1所示。
表9.1 电机类型及主要技术参数
电机名称 类型 额定功率(kW) 额定电压(V) 数量
截割电机 三相水冷 170 1050 2
油泵电机 三相水冷 52 1050 1
装运电机 三相水冷 40 1050 2
风机电机 三相水冷 19 1050 1
牵引电机 直流串激水冷 26 37 250 2
12CM15型采煤机采用计算机控制技术，主控器件为一台可编程控制器（PLC），PLC为机器的所有电源电路提供软件控制并对由微处理器构成晶闸管脉冲触发单元进行驱动控制，监测开关位置并提供所有机器诊断的软件控制。机器整个系统不仅能可靠完成采煤机正常工作所要求的各种控制任务，而且具有完善保护﹑状态监测﹑故障诊断及机器运行状况显示等功能。正常工作时，司机可根据显示屏提供的信息进行正确有序的操作，发生故障后，借助显示屏所提供的故障诊断信息，实现快速﹑准确地查除和排除故障。
9.1.2 结构特点
12CM15型采煤机电气控制系统的基本构成情况如图9.1所示，电气原理见图9.2所示。电气控制系统的作用在于对上述八台电机以及其它电磁机构实施控制，同时实现对电机设备系统以及安全等方面的电气保护。主要装备有：
（1） 八台电机（见表9.1）。
第九章 继电-接触器控制
9-1-1

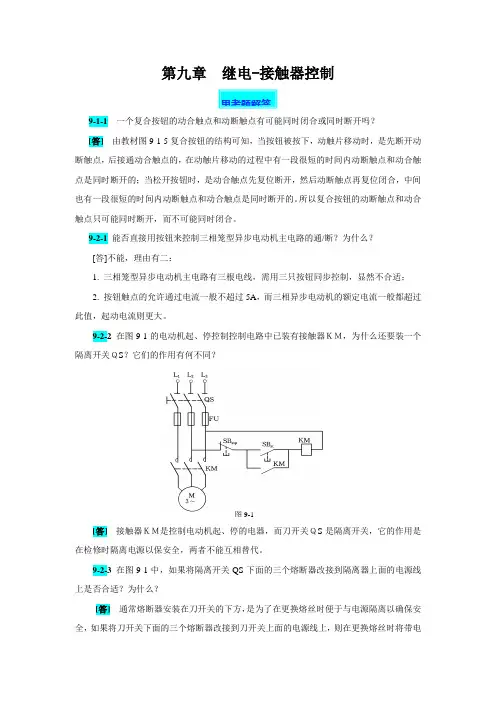

一个复合按钮的动合触点和动断触点有可能同时闭合或同时断开吗？
[答] 由教材图9-1-5复合按钮的结构可知，当按钮被按下，动触片移动时，是先断开动断触点，后接通动合触点的，在动触片移动的过程中有一段很短的时间内动断触点和动合触点是同时断开的；当松开按钮时，是动合触点先复位断开，然后动断触点再复位闭合，中间也有一段很短的时间内动断触点和动合触点是同时断开的。所以复合按钮的动断触点和动合触点只可能同时断开，而不可能同时闭合。
9-2-1 能否直接用按钮来控制三相笼型异步电动机主电路的通/断？为什么？
[答]不能，理由有二：
1. 三相笼型异步电动机主电路有三根电线，需用三只按钮同步控制，显然不合适；
2. 按钮触点的允许通过电流一般不超过5A，而三相异步电动机的额定电流一般都超过此值，起动电流则更大。
9-2-2 在图9-1的电动机起、停控制控制电路中已装有接触器ＫＭ，为什么还要装一个隔离开关ＱS？它们的作用有何不同？
[答] 接触器ＫＭ是控制电动机起、停的电器，而刀开关ＱS是隔离开关，它的作用是在检修时隔离电源以保安全，两者不能互相替代。
9-2-3 在图9-1中，如果将隔离开关QS下面的三个熔断器改接到隔离器上面的电源线上是否合适？为什么？
[答] 通常熔断器安装在刀开关的下方，是为了在更换熔丝时便于与电源隔离以确保安全，如果将刀开关下面的三个熔断器改接到刀开关上面的电源线上，则在更换熔丝时将带电思考题解答
图9-1
操作，因此从安全方面考虑是不合适的。
9-2-4
按图9-1所示的三相异步电动机起、停控制电路接好线，通电操作时如果出现以下两种情况，试分析问题可能出在哪部分：
(1) 按下起动按钮SBst ，接触器KM已经动作，但电动机不转或转得很慢并发出嗡嗡声；
(2)当电动机已经起动后，松开起动按钮SBst ，电动机不能继续运转。
[答] (1) 按下起动按钮SBst，接触器ＫＭ已经动作，说明控制电路正常，但电动机不转或转得很慢并发出嗡嗡声.，说明三相电动机未通电或处于单相运行状态，可见问题出在主电路，可能是主电路中未接控制电路一相（图9-1中的L1相）的熔断器熔断，或是主电路中某处线路未接好或接触不良。
