混凝土表面应变片贴法
Hessen was revised in January 2021 混凝土表面应变片贴法
1、打磨。用220# — 400# 粒度范围的砂纸打磨构件混凝土表面，打磨区域15*15cm（因为应变片规格*8.2cm），若表面光滑可免；
2、刷胶。刷环氧胶（环氧：邻苯二甲酸二丁酯：乙二胺=100ml：15ml：9ml）
3、等待。等胶干好，天气晴好，一天即好，天气阴冷，两天即好；
4、打磨。在干好的环氧胶表面220# — 400# 粒度范围的砂纸打磨，打磨区域15*15cm，打磨好之后在贴片处轻轻打出与贴片方向呈45度角的交叉条纹；
5、定位。用 A3铅笔等在打磨好的区域准确画出应变片要贴的位置；
6、清洗。用浸有丙酮的脱脂棉球清洗贴片处，直到棉球上看不见污渍为好，清洗时一定要沿单一方向进行，不要来回交替擦洗；
7、贴片。蘸取502胶，轻轻甩掉多余的胶液，然后将片子放于规定的粘贴位置（必须准确放置在规定的位置），盖上一层聚四氟乙烯膜沿应变片轴线方向用手指滚压3~4次，排净气泡并挤出多余胶液，约1分钟后从无引线端慢慢揭下聚四氟乙烯膜，下次继续使用；
8、贴接线柱。蘸取502胶，将接线柱对准贴在应变片须线下面；
9、焊线。用20w电烙铁及60%*0.8m/m焊锡焊接；
10、打蜡。用融化的蜡水均匀涂于应变片及接线柱表面；
11、贴纱布。用环氧胶将纱布粘贴在应变片及接线柱上；
12、检测。用万用表—电阻法（200w量程）检测，一般为123w左右。

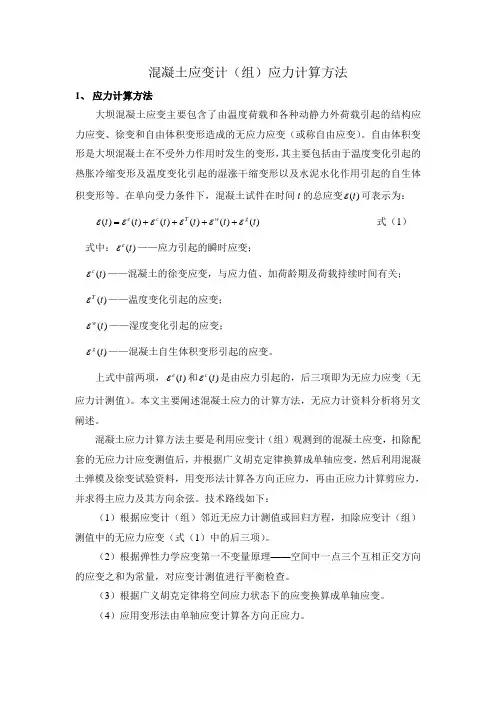

混凝土应变计（组）应力计算方法
1、 应力计算方法
大坝混凝土应变主要包含了由温度荷载和各种动静力外荷载引起的结构应
力应变、徐变和自由体积变形造成的无应力应变（或称自由应变）。自由体积变
形是大坝混凝土在不受外力作用时发生的变形，其主要包括由于温度变化引起的
热胀冷缩变形及温度变化引起的湿涨干缩变形以及水泥水化作用引起的自生体
积变形等。在单向受力条件下，混凝土试件在时间t的总应变)(tε可表示为：
)()()()()()(ttttttgwTceεεεεεε++++= 式（1）
式中：)(teε——应力引起的瞬时应变；
)(tcε——混凝土的徐变应变，与应力值、加荷龄期及荷载持续时间有关；
)(tTε——温度变化引起的应变；
)(twε——湿度变化引起的应变；
)(tgε——混凝土自生体积变形引起的应变。
上式中前两项，)(teε和)(tcε是由应力引起的，后三项即为无应力应变（无
应力计测值）。本文主要阐述混凝土应力的计算方法，无应力计资料分析将另文
阐述。
混凝土应力计算方法主要是利用应变计（组）观测到的混凝土应变，扣除配
套的无应力计应变测值后，并根据广义胡克定律换算成单轴应变，然后利用混凝
土弹模及徐变试验资料，用变形法计算各方向正应力，再由正应力计算剪应力，
并求得主应力及其方向余弦。技术路线如下：
（1）根据应变计（组）邻近无应力计测值或回归方程，扣除应变计（组）
测值中的无应力应变（式（1）中的后三项）。
（2）根据弹性力学应变第一不变量原理——空间中一点三个互相正交方向
的应变之和为常量，对应变计测值进行平衡检查。
（3）根据广义胡克定律将空间应力状态下的应变换算成单轴应变。
（4）应用变形法由单轴应变计算各方向正应力。 （5）剪应力计算。
（6）主应力计算。
图1 应变计组埋设示意图
混凝土应力计算方法和步骤如下：
1.1 无应力应变扣除
根据应变计（组）邻近无应力计测值或回归方程，扣除应变计（组）测值中
165 目 录
第七章 应力、应变及温度监测 ............................................................................................................................. 166
第一节 应变监测 ........................................................................................................................................... 166
一、差动电阻式应变计 ............................................................................................................................. 166
二、弦式应变计 ......................................................................................................................................... 167
三、应变计安装 ......................................................................................................................................... 168
第二节 接缝和位移监测 ............................................................................................................................... 173

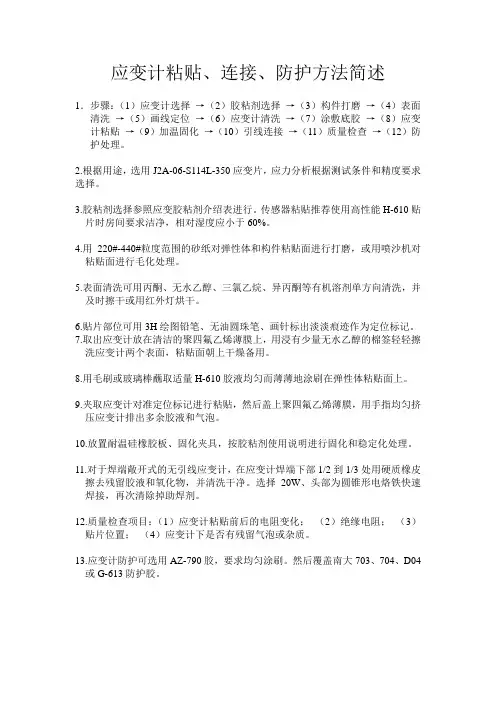

应变计粘贴、连接、防护方法简述
1．步骤：（1）应变计选择 →（2）胶粘剂选择 →（3）构件打磨 →（4）表面清洗 →（5）画线定位 →（6）应变计清洗 →（7）涂敷底胶 →（8）应变计粘贴 →（9）加温固化 →（10）引线连接 →（11）质量检查 →（12）防护处理。
2.根据用途，选用J2A-06-S114L-350应变片，应力分析根据测试条件和精度要求选择。
3.胶粘剂选择参照应变胶粘剂介绍表进行。传感器粘贴推荐使用高性能H-610贴片时房间要求洁净，相对湿度应小于60%。
4.用220#-440#粒度范围的砂纸对弹性体和构件粘贴面进行打磨，或用喷沙机对粘贴面进行毛化处理。
5.表面清洗可用丙酮、无水乙醇、三氯乙烷、异丙酮等有机溶剂单方向清洗，并及时擦干或用红外灯烘干。
6.贴片部位可用3H绘图铅笔、无油圆珠笔、画针标出淡淡痕迹作为定位标记。
7.取出应变计放在清洁的聚四氟乙烯薄膜上，用浸有少量无水乙醇的棉签轻轻擦洗应变计两个表面，粘贴面朝上干燥备用。
8.用毛刷或玻璃棒蘸取适量H-610胶液均匀而薄薄地涂刷在弹性体粘贴面上。
9.夹取应变计对准定位标记进行粘贴，然后盖上聚四氟乙烯薄膜，用手指均匀挤压应变计排出多余胶液和气泡。
10.放置耐温硅橡胶板、固化夹具，按胶粘剂使用说明进行固化和稳定化处理。
11.对于焊端敞开式的无引线应变计，在应变计焊端下部1/2到1/3处用硬质橡皮擦去残留胶液和氧化物，并清洗干净。选择20W、头部为圆锥形电烙铁快速焊接，再次清除掉助焊剂。
12.质量检查项目：（1）应变计粘贴前后的电阻变化； （2）绝缘电阻； （3）贴片位置； （4）应变计下是否有残留气泡或杂质。
13.应变计防护可选用AZ-790胶，要求均匀涂刷。然后覆盖南大703、704、D04或G-613防护胶。
