项目七 液压传动与气压传动

城市轨道交通机电技术专业

《液压与气压传动》课程标准

一、课程基本信息

课程代码：18071624

学时数：72学分：4

先修课程：《城市轨道交通概论》、《机械制图与CADk《机械基础》、《城市轨道交通电工电子技术》等。

后续课程：《城市轨道交通车辆构造》、《城市轨道交通电机与电气控制》、《城市轨道交通传感器与检测技术》等。

二、课程性质

该课程是五年制高职学校学生的一门专业课程，为培养轨道交通机电技术高素质人才的目标服务，在前续课程的基础上进一步培养学生的专业基础知识，为后续课程打下基础。

1 .与前续课程的联系

通过《城市轨道交通概论》、《机械制图与CAD》、《机械基础》、《城市轨道交通电工电子技术》等的学习，学生了解了城市轨道交通机电技术专业基本的机械和电气知识，对行业有了较为宏观的了解。

2 .与后续课程的关系

为学生后续课程《城市轨道交通电机与电气控制》、《城市轨道交通传感器与检测技术》等课程学习现代科学技术打下专业基础，同时培养学生的创新素质和严谨求实的科学态度以及自学能力。

《液压与气压传动》是五年制高职城市轨道交通机电技术专业学生的一门必修的专业平台课程。

三、课程的基本理念

本课程主要是面向机电技术专业的学生进行基础知识的了解，具备一定的机电基础。它是研究液压与气压传动作为一种基本的传动形式的理论基础和实际运用。内容上的选取上体现“加强针对性，注重实际应用，适当拓宽知识面”的特点，理论知识以“必需、够用”为度。通过本课程的学习，使学生较系统地掌握液压气动技术的基本原理和实际应用。获得基本的理论基础知识、方法和必要的应用技能，认识到这门技术的使用价值，增强应用意识，逐步培养学生学习专业知识的能力以及理论联系实际的能力。

四、课程的设计思路

本课程打破以学科为中心的内容结构体系，突出“必备和够用为度”的职教思想，坚持以就业为导向，以能力为本位，以培养学生的全面素质为基础，以提高学生的综合职业能力为核心的职教特色。以面向岗位进行任务与职业能力分析，以实际工作任务（项目案例）为导向，以液压与气动技术在行业中的应用为课程主线，以液压与气动技术在机械行业中的工作过程所需要的岗位能力为依据，进行课程设置及教学的设计。根据学生的认知规律与技能要求，采用循序渐进方式实现理论教学与典型案例相结合的方式来展现教学内容，采用项目教学法，将学科知识按“项目”进行整合，体现以人为本的教学特色，注重学生实践能力的培养。做到“教”、“学”、“做”一体共同完成。通过知识点、技能点的典型案例分析与讲解等教学任务来组织教学，倡导学生在教学任务项目实施过程中掌握液压与气动的专业基础知识和拆装等技能。

未知驱动探索，专注成就专业

1

液压与气压传动

1. 引言

液压传动和气压传动是常见的工程领域中的两种重要的能量传递方式。它们都利用液体或气体作为传递能量的介质，通过压力差来实现机械运动。本文将对液压传动和气压传动的原理、应用以及优缺点进行详细介绍。

2. 液压传动

液压传动是利用压缩性小的液体（通常为油）传递动力以及实现机械运动的一种传动方式。液压传动系统由液压泵、液压缸、液压阀以及连接它们的管路组成。其中，液压泵将机械能转化为液压能，液压阀控制液体的流动方向和压力，液压缸利用液体的压力来实现机械运动。

液压传动具有以下优点： - 高效性：液压传动具有高能量传递效率，能够快速实现工作装置的运动。 - 大功率传递：液压传动能够传递大功率，适用于重载、高速、高精度的工作任务。 - 正反转灵活：液压传动系统可以实现正向和反向的灵活控制，使得机械装置的运动更加灵活多样。

然而，液压传动也存在一些缺点： - 液压系统的维护成本较高，需要定期更换液压油以及维护液压泵、液压缸等组件。 - 系统的密封性要求较高，一旦密封件出现问题，会导致液压系统泄漏。 - 液压系统运行噪声较大，对于噪声要求严格的工作环境可能存在不适应的问题。 未知驱动探索，专注成就专业

2

3. 气压传动

气压传动是利用压缩空气传递动力以及实现机械运动的一种传动方式。气压传动系统由气压泵、气动执行元件以及连接元件组成。其中，气压泵将机械能转化为气压能，气动执行元件利用气压力来实现机械运动。

气压传动具有以下优点： - 气压传动系统的响应速度快，能够迅速实现工作装置的运动。 - 气体是可压缩的介质，可以通过调节气压来实现对机械装置的精准控制。 - 对环境要求低：气压传动系统可以耐受较高的温度、湿度等环境变化。

然而，气压传动也存在一些缺点： - 能量传递效率较低：气体的压缩性导致气压传动系统相对于液压传动来说能量传递效率较低。 - 功率受限：由于气体的压缩性，气压传动系统的功率相对较小，适用于低功率的工作任务。 - 气压传动系统存在一定的漏气问题，这可能导致系统的工作稳定性下降。

液压与气压传动

液压与气压传动是工业现代化生产的重要组成部分，液压与气压作为传动介质，已经广泛应用于各种机械、工具、设备、以及各类工业自动化系统和生产流水线上。本文将主要从液压与气压传动的基本原理、特点以及优缺点等方面进行探讨。

一、液压气压传动基本原理

液压传动系统的基本组成部分主要包括：液压泵、液压缸、液压阀、液压油箱、油管、以及液压控制阀等。液压系统中，液压泵负责将机械能转换成液压能，由液压泵产生的液压能作为有效载荷传递到被控制的液压元件上，通过控制液压阀的开启和关闭来实现各种运动控制。

气压传动系统也是由几个部分组成的，主要包括压缩机、气缸、气阀、压力表、以及一个气槽等。气压系统中，压缩机负责将机械能转换成压缩空气，通过气缸所传递的空气压力，实现各种运动控制。

二、液压气压传动的特点

1、液压传动特点

液压传动系统比气压传动系统在各方面都更加稳定和可靠。由于液压能储存时间较长，且油液受热膨胀系数小，不易泄漏，因此液压传动系统运行起来比气压传动稍微安全。此外，液压传动系统可实现无级调速功能，同时承受的荷载也能大于气压传动系统。

2、气压传动特点

相对于液压传动，气压传动具有价格较为便宜的优势。气压传动的另一个优势是气缸行程大，且行程能通过重复拼接的方式实现无级调节。此外，气压传动还具有快速响应的特点，当工作中的负荷突然增加时，气压传动能够响应自如，更快地完成加速和减速操作。

三、液压气压传动优缺点比较

1、液压传动系统优缺点

液压传动系统具有加速、减速平稳、静音、开关灵活、精确度高等优点，此外使用寿命比较长，维护成本较低。但是，液压传动系统也存在着以下缺点：传动过程中会产生噪音，维护操作人员需要具备一定的技能和经验。另外还需要经常维护常规保养，以及防止油液泄漏等问题。

2、气压传动系统优缺点

气压传动系统具有价格低廉，适用范围广、安全性高的优点。此外，气压传动系统操作简单，无需专业技能。但是，气压传动系统存在传动路途中能量损失较大，且响应速度慢，不能实现调速等缺点。此外，气压传动机构需要采取防锈防腐措施，预防介质污染导致系统失效。

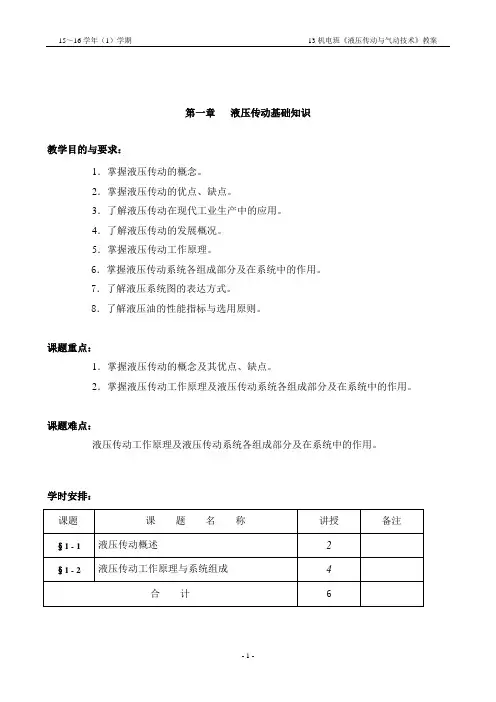

15～16学年（1）学期 13机电班《液压传动与气动技术》教案

- 1 -

第一章 液压传动基础知识

教学目的与要求：

1．掌握液压传动的概念。

2．掌握液压传动的优点、缺点。

3．了解液压传动在现代工业生产中的应用。

4．了解液压传动的发展概况。

5．掌握液压传动工作原理。

6．掌握液压传动系统各组成部分及在系统中的作用。

7．了解液压系统图的表达方式。

8．了解液压油的性能指标与选用原则。

课题重点：

1．掌握液压传动的概念及其优点、缺点。

2．掌握液压传动工作原理及液压传动系统各组成部分及在系统中的作用。

课题难点：

液压传动工作原理及液压传动系统各组成部分及在系统中的作用。

学时安排：

课题 课 题 名 称 讲授 备注

§1 - 1 液压传动概述 2

§1 - 2 液压传动工作原理与系统组成 4

合 计 6

15～16学年（1）学期 13机电班《液压传动与气动技术》教案

- 2 - §1—1液压传动概述

教学目的 知识目标 使同学们掌握液压传动的概念及其优点、缺点。

能力目标 能够准确熟练阐述什么是液压传动

德育目标 通过学习培养同学们做事要态度认真

教学重点 掌握液压传动的概念及其优点、缺点。

教学难点 同上

教学过程

与方法 通过讲授、演示、任务驱动等强化知识重点；

通过小组讨论、交流、合作，完成练习任务；

教学器材 多媒体

教学时数 2学时； 备课时间 8月 18 日 授课时间

教 学 过 程

教学环节

及

学时分配 教 学 内 容 教学

活动

组织教学 师生问好、清点人数、填写日志 1＇

知识回顾 为什么液压千斤顶体积小巧，却可以将人力放大到足够抬起沉重的汽车？ 学生思考
