大坪大桥设计毕业设计说明

  • 格式：doc
  • 大小：3.89 MB
  • 文档页数：46

第 1 页 大坪大桥设计 【摘要】:本次设计内容属桥梁初步设计，主要结合所给桥址河床断面图和桥位的地质剖面图，以及地形和水文特征等条件进行初步方案设计。本次设计的主要目的在于对道桥专业大学所学知识的检验和巩固，培养我们综合运用所学理论和实践知识，分析和解决桥梁规划，设计及施工方案等各方面问题的基本技能，进一步培养学生成为工程师必备的基本素质。我们拟定三种桥梁桥型方案，通过比较分析其各自优缺点并编制方案，拟定其细部尺寸，最后通过经济比较，最终推选最佳方案作为推荐方案。 【关键词】: 桥梁设计 初步设计 推荐方案

【ABSTRACT】: This design is a preliminary design of XXXXXbridge. the main bridge on the river

to the sectional drawing and exemplified geological section, as well as the terrain and hydrological features and other conditions for preliminary scheme design. The main purpose of this design is the knowledge of the bridge professional university inspection and consolidated, cultivate our integrated applying learning theory and practice knowledge, analyze and solve bridge planning, design and construction scheme and so on various aspects of the basic skills of the students become engineers, which further develop the essential quality. We develop three Bridges bridge plan, through comparative analysis their respective advantages and disadvantages and staffing solutions, formulate their detail size,finally through economic comparison, eventually elected optimal scheme as the recommended plan. 矚慫润厲钐瘗睞枥庑赖。

【Keywords】

bridge preliminary design the best pro

一、XXX大桥初步设计说明书 1、工程概况

本设计系XXXXXXXX大学XXX级道桥专业毕业设计之桥梁设计。其主要内容为根据设计任务书的要求进行给定某桥梁的初步设计：先进行桥型方案设计，然后通过对各方案在经济、技术等方面的比较，提出推荐方案，最后完成文件编制工作。聞創沟燴鐺險爱氇谴净。

本设计的重点是桥型方案的设计。 根据桥位地形、地质、水文等情况拟定如下3个方案作为比较方案： Ⅰ、预应力混凝土等截面连续梁桥：46m*5

Ⅱ、预应力混凝土变截面连续刚构桥：60m+110m+60m Ⅲ、预应力混凝土简支T梁桥：40m*6 针对以上三种方案作平面、立面和横断面设计，并拟定各部分的结构尺寸，通过从经济、施工、美观等各方面综合考虑，确定以第一个方案作为本桥的推荐方案。残骛楼諍锩瀨濟溆塹籟。

本设计共拟定了三个方案，详见桥型方案设计部分。 2、设计规范

（1）公路工程技术标准（JTGB01—2003）.人民交通出版社，2004. （2）公路工程地质勘察规范（JTJ 064-98）. 人民交通出版社，1998. （3）公路桥涵设计通用规范（JTG D60—2004）.人民交通出版社，2004. （4）公路桥涵地基与基础设计规范（JTJ 024—85）.人民交通出版社，1995. （5）公路钢筋混凝土及预应力混凝土桥涵设计规范（JTG D62—2004）.人民交通出版社，2004. 酽锕极

額閉镇桧猪訣锥。 （6）公路桥涵施工技术规范（JTJ 041-2000）.人民交通出版社，2000.

3、技术标准

（1）中华人民共和国交通部公路桥涵标准图 （2）交通部公路桥涵设计图 （3）交通部县社公路工程设计图 （4）交通部高速公路桥涵设计图 （5）设计荷载：公路Ⅱ级； 桥面净宽：24m [包括中央分隔带2.0m+左侧路缘带2*0.5m+行车道2*7.5m+右侧路肩宽度（含右侧路缘带）2*2.5m+右侧防撞护栏2*0.5m]；彈贸摄尔霁毙攬砖卤庑。

通航等级：Ⅵ（2）级；桥全长240m。 其通航净空取值如下：净高H=6.00m；净宽B=25.00m；上宽b=18.00；侧高h=4. 0m。謀荞抟箧飆鐸

怼类蒋薔。 4、水文地质概况

水文主要资料如下：设计洪水位8.8m；通航水位8.5m。 由桥位工程地质剖面图可得出如下地质情况： 整桥桥跨位置处地基承载力较好，以灰岩为主，岩质较硬且有少量节理和裂隙发育不均。 5、大坪大桥设计方案

5.1大桥方案总体构思 桥梁分孔是桥梁设计中最复杂、最基本的问题，分孔原则如下： ①、必须满足排洪和通航的要求，各跨的总和应大于或接近桥梁的净跨径。 ②、地质情况考虑，分孔后各桥所处位置的优劣。 第 2 页

③、从施工条件考虑，同一图式中不宜用多种跨径，且不宜采用太大的跨径。 ④、应尽量采用标准跨径。 ⑤、当采用不等跨案时，跨度变化不宜太多，并适当安排各跨的比例，以求合理受力及美观。 ⑥、尽量采用经济跨径。 基于以上分孔原则及各种桥型要求的经济跨径，桥型方案设计如下三种： 5.2预应力钢筋混凝土等截面连续梁桥 5.2.1主桥设计 （1）、方案简述 本设计方案采用主桥46m*5预应力连续梁桥，考虑到水文地形条件，连续梁桥采用悬臂施工，连续梁桥主桥采用等截面T形梁，箱梁为分离式单箱单室截面。设有1%的双向纵坡，横桥向设置有2%的双向横坡。厦礴恳蹒骈時盡继價骚。 （2）、桥梁分孔及标高的确定 桥梁孔径划分的大小，不仅影响到使用效果和施工难易等，而且在很大程度上影响到桥梁的总造价，在满足适用和技术要求的前提下，通常采用最经济的分孔形式。等截面连续梁桥部分采用等跨形式，本方案拟定连续梁桥部分采用46m*5桥跨布置，桥梁总跨径为240m。茕桢广鳓鯡选块网羈泪。 桥面标高确定：据设计基本资料，两端桥面引线标高：广州方向和高明方向标高分别是18.52m和18.52m。鹅娅尽損鹌惨歷茏鴛賴。 （3）、上部结构 本方案上部结构采用等截面连续T型梁，主梁截面形式采用肋梁式截面。 等截面连续梁桥采用不等跨形式时，支点处截面梁高H约为（1/16—1/18）L(L为中间跨度)一般不小于L/20，跨中梁高为（1/1.5~1/2.5）H ,本桥采用等跨式，截面高度为2.5m。籟丛妈羥为贍偾蛏练淨。 （4）、下部结构 （1）桥墩：采用柱式墩，具体尺寸详见图纸。 （2）基础：由于该地址表层灰岩存在不利位置，故采用桩基础，桩径2.2m具体尺寸详见图纸。 （3）桥台：采用肋板式桥台，具体尺寸见附图。桥台处设置板式橡胶支座，高为0.3m，支座规格根据已有桥型确定。預頌圣鉉儐歲龈讶骅籴。 （5）、施工方案 全桥46*5预应力钢筋混泥土等截面连续梁桥部分采用先简支后连续施工。 5.3预应力混凝土变截面连续刚构桥 5.3.1主桥设计 1、方案简述 本方案设计采用主桥60m+110m+60m预应力混凝土连续刚构桥，设有4%的双向纵坡，横桥向设置有2%的双向横坡。桥面宽度：中央分隔带2.0m+左侧路缘带2*0.5m+行车道2*7.5m,+右侧路肩宽度（含右侧路缘带）2*2.5m+右侧防撞护栏2*0.5m，桥面总宽24m。渗釤呛俨匀谔鱉调硯錦。

2、桥梁分孔及标高的确定 桥梁孔径划分的大小，不仅影响到使用效果和施工难易等，而且在很大程度上影响到桥梁的总造价，在

满足使用和技术要求的前提下，通常采用最经济的分孔方式。变截面连续刚构部分采用不等跨形式时，为了结构受力合理和技术要求经济，一般取边跨与中跨之比为0.6~0.8为最佳。铙誅卧泻噦圣骋贶頂廡。

综合考虑地质情况和设计规定的通航等级，本方案拟定连续刚构部分采用60m+110m+60m的桥跨布置，边跨与中跨之比为0.55，通航孔满足Ⅶ级的单向通航的设计要求，桥梁总跨径230m,桥梁全长240m (包括两侧桥台10m 部分)。擁締凤袜备訊顎轮烂蔷。

桥面标高确定：根据设计资料，桥面两端设计引线标高为 ：广州方向：18.52m；高明方向：18.52m。取值1%的双向纵坡，则桥面中心点的桥面标高为：18.52+115*1%=19.67m。贓熱俣阃歲匱阊邺镓騷。

3、上部结构 上部结构采用预应力混凝土箱梁，箱梁截面采用单箱单室形式。

大跨径连续刚构桥箱梁根部截面的高跨比一般为1/16~1/20，跨中截面箱梁高度通常为支点截面梁高的1/2.5~1/3.5，本桥截面设计为箱梁根部梁高为6.0m，为1/17L，跨中梁高为2.5m。坛摶乡囂忏蒌鍥铃氈淚。

箱梁悬臂长度为b=2.9m，两腹板外侧边缘线之间距离为a=6.2m，设有2%的双向横坡，箱梁底板宽度为6.2m，底板跨中厚度为28cm，根部板厚度100cm。 蜡變黲癟報伥铉锚鈰赘。

4、下部结构 1）桥台：广州方向为桩柱式桥台，高明方向采用桩柱式桥台，由于该处地质条件不是理想，因此在桥

台下采用桩基础，桥台处设有橡胶支座，高度为0.3m。買鲷鴯譖昙膚遙闫撷凄。

2）桥墩：桥梁分为左右两幅施工，因双肢薄壁较单肢薄壁墩的抗弯曲刚度大，稳定性好，同时其水平推力抗推刚度小，适应桥梁的纵向变形。故本桥桥墩采用竖直双肢矩形薄壁墩，壁厚度为150cm，肢间距为3.0m。綾镝鯛駕櫬鹕踪韦辚糴。

3）基础：承台厚度为3.5m，桩基础直径2m。

5、施工方案 可对比预应力等截面连续梁桥施工：采用悬臂施工。

5.4预应力混凝土简支T梁桥 5.4.1 主桥设计 1、方案简述 本方案设计主桥采用40m*6等跨布置形式，可减少模板规格设有4%的双向纵坡，2%的横向纵坡。 2、桥梁分孔及标高的确定 本方案拟定采用40m*5等跨T梁桥，桥梁总跨径230m。 桥面标高确定：根据设计基本资料，往广州和高明方向的桥梁标高均为：18.52m，桥梁设置1%的双向

合集下载

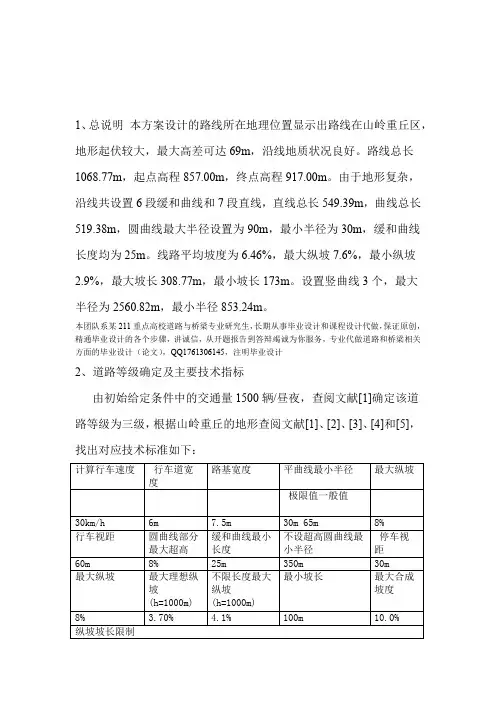

道路桥梁课程设计毕业设计

道路桥梁课程设计毕业设计

1、总说明本方案设计的路线所在地理位置显示出路线在山岭重丘区，地形起伏较大，最大高差可达69m，沿线地质状况良好。

路线总长1068.77m，起点高程857.00m，终点高程917.00m。

由于地形复杂，沿线共设置6段缓和曲线和7段直线，直线总长549.39m，曲线总长519.38m，圆曲线最大半径设置为90m，最小半径为30m，缓和曲线长度均为25m。

线路平均坡度为6.46%，最大纵坡7.6%，最小纵坡2.9%，最大坡长308.77m，最小坡长173m。

设置竖曲线3个，最大半径为2560.82m，最小半径853.24m。

本团队系某211重点高校道路与桥梁专业研究生，长期从事毕业设计和课程设计代做，保证原创，精通毕业设计的各个步骤，讲诚信，从开题报告到答辩竭诚为你服务，专业代做道路和桥梁相关方面的毕业设计（论文），QQ1761306145，注明毕业设计2、道路等级确定及主要技术指标由初始给定条件中的交通量1500辆/昼夜，查阅文献[1]确定该道路等级为三级，根据山岭重丘的地形查阅文献[1]、[2]、[3]、[4]和[5]，找出对应技术标准如下：加宽值 0.8m 1.0m 1.2m 1.4m 1.8m具体设计过程中还要视具体情况，采用相应的技术标准与规范。

3、平面设计3.1 设计基本思路3.1.1确定选线方案和控制点由地形图等高线可以看出，在起点与终点之间的地形高差很大，且高程在850m以上，可以作为山岭重丘区考虑。

再由等高线分布形态，可以将路线沿等高线布置，缓慢上升。

从线路经济性和可能性考虑，线路由起点到终点必须经过一个垭口（高程为926m），故可以将其定为一个活动控制点，线路中线必须达到这一垭口高程，若不能满足最大纵坡要求，则在高差的要求下，采取合适的平均坡度，定出是采取浅挖垭口、深挖垭口还是采取隧道穿越的方案。

3.1.2图上放坡选定合适的纵坡坡度（本方案采用7%）进行放坡，具体步骤是用圆规选取与坡度对应的距离，从起点出发依次与各个等高线相交至垭口附近，记下各交点。

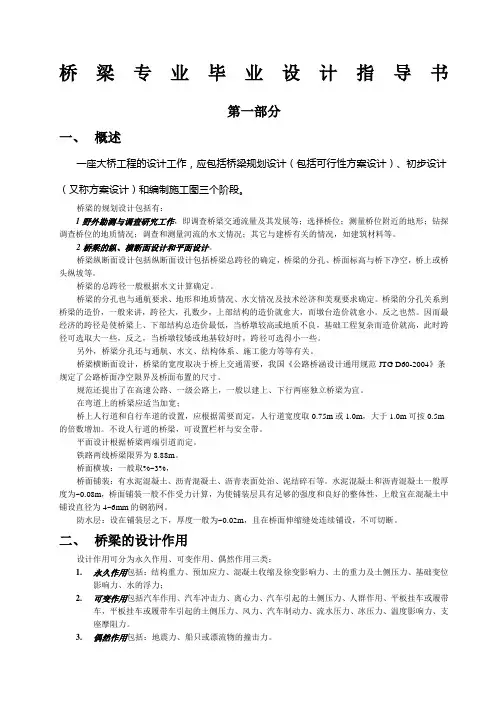

桥梁专业毕业设计指导书
