牵引变压器接线及其电气量分析牵引供电系统的构成LG TM TM牵引变电所概述我国现行的牵引变电所供电方式绝大多数为三相－两相制式，即其原边取自电力系统的110kV或220kV三相电压，次边向两个单相供电臂馈电，其母线额定电压为27.5kV或55kV（2×27.5kV）。
对于三相YNd11或Vv接线的牵引变电所，次边两相电压的相别是原边三个相（或线）电压相别三中取二的某种组合；而对于平衡变压器，经变压器的变换，次边形成大小相等而相位相互垂直的两相电压。
从广义的角度上讲，牵引变压器原次边之间除了有电压的变换外，还有电流和阻抗变换，可称为系统变换，如⇔A B Cοαβ....通过系统变换，可以获得一次侧的牵引变压器、牵引负荷的等值电路模型，或二次侧的电力系统、牵引变压器等值电路模型。
这两个等值电路模型对于牵引供电系统的电气分析十分方便、有用，如用于电压损失，故障分析，电能计量，负序含量，谐波水平等计算。
三相YNd11接线牵引变电所目前在三相牵引变电所中多采用的是110kV油浸风冷式变压器，该牵引变压器的接线采用标准联结组，即YNd11，必要时原边中性点可实施大电流接地。
备用方式有移动备用和固定备用两种，实用中大多采用固定备用。
对于直接供电或BT供电方式，变压器次边输出电压为27.5kV，比牵引网标准电压（网压）25kV高10％。
一、YNd11接线原理电路图及展开图绕组(ax)，(cz)为负荷相绕组；绕组(by)则被称为自由相绕组，括号内符号为端子号，大写为原边，小写为次边。
接供电臂接供电臂(z)(x)(y)(c)(a)(b)(C)(A)(B)(Z)(X)(Y)为分析的直观与方便，更常见使用YNd11接线牵引变压器的展开图。
画展开图有如下约定：(1) 为施工和运行安全起见，统一规定次边绕组的（c）端子接钢轨和地；(2) 原、次边对应绕组在图中相互平行；(3) 原、次边对应（相）绕组的同名端放在同一侧；接供电臂接供电臂(z)(x)(y)(c)(a)(b)(C)(A)(B)(Z)(X)(Y)展开图(C)(A)(B)(c)(b)(a)(C)(B)(A)(c)(a)(b)二、电压、电流相量的规格化定向在牵引供电系统分析中，对所有牵引变压器均都采用规格化定向（又称为减极性定向，即在这种定向下，原次边绕组磁势相互抵消）。
目录第1章设计思路 (2)1.1 设计的目的 (2)1.2 设计的要求 (2)1.3 设计的依据 (2)1.4 设计方案 (3)1.4.1 设计方案比较 (3)1.4.2 备用的选择 (4)第2章牵引变压器的选择 (5)2.1 参数的定义 (5)2.2 牵引变压器容量计算 (5)2.3 中期变压器容量估算 (5)2.4 牵引变压器的电压损失计算 (6)第3章牵引变电所主接线设计 (7)3.1 主接线要求 (7)3.2 变电所110kV侧主接线设计 (8)3.3 变电所27.5kV侧主接线设计 (9)第4章短路电流的计算 (9)第5章设备的选择 (12)5.1 110kV侧进线的选择 (12)5.2 27.5kV侧母线的选择 (13)5.3 开关设备的选择 (13)5.3.1 110kV侧开关设备的选择 (13)5.3.2 27.5kV侧开关设备的选择 (15)5.4 电流互感器的选取 (17)第6章继电保护拟定 (18)6.1 继电保护的任务 (18)6.2 继电保护的要求 (19)6.3 继电保护配置 (19)第7章并联无功补偿装置 (20)第8章变电所防雷设计 (22)第9章设计结论 (22)参考文献 (23)第1章设计思路1.1 设计的目的通过对牵引变电所I电气主接线的设计，可以初步掌握电气化铁道牵引变电所电气主接线的设计步骤和方法。
基本掌握变电所主接线图的绘制方法，锻炼自己综合运用所学知识的能力，熟悉有关设计规范，将所学的理论知识与实际设计相结合，建立一个对牵引变电所的供电系统的概念模型，为今后进行工程设计奠定良好基础。
1.2 设计的要求(1)确定该牵引变电所高压侧的电气主接线的形式，并分析其正常运行时的运行方式。
(2)确定牵引变压器的容量、台数及接线方式。
(3)确定牵引负荷侧电气主接线的形式。
(4)对变电所进行短路计算，并进行电气设备选择。
(5)设置合适的过电压保护装置、防雷装置以及提高接触网功率因数的装置。
黑龙江交通职业技术学院毕业设计（论文）题目电气化铁路scott接线变压器牵引供电方式设计专业班级姓名学号2017年月日摘要随着我国铁路跨越式发展战略的逐步实施,我国铁路已逐步向高速客运专线的方向发展,电气化铁道接触网作为整个电力供电系统的重要组成部分,其牵引负荷的供电要求相以前的常规铁路已发生较大变化,对接触网系统的供电质量要求也越来越高。
牵引供电系统的供电质量好与坏？弓网是否有良好的受流质量？这与高速铁路供电系统方式有着密不可分关系,因为供电方式的不同将直接影响接触网的电压、电流等参数,最终影响受流质量。
目前,铁道部加快了重载高速电气化铁路的建设。
重载高速电气化铁路的重要特点是牵引负荷较以往电气化铁路有很大幅度的提高,如大秦线2亿t扩能改造工程,单列车牵引质量由1万t增加到2万t,牵引功率也由原来的12800kW增加至25600kW;高速客运专线速度为350km/h时,列车牵引功率可达到22000～25000kW,是普通速度客运机车功率的4～5倍。
如此大的负荷对供电系统的功率传输能力提出了新的要求。
因此,对高速铁路接触网供电方式研究是十分关键的。
关键词：变压器，斯科特，供电目录第1章绪论 (1)1.1 选题目的和意义 (1)1.2 国内外研究现状 (1)1.3 牵引变压器 (2)1.4 本文主要内容 (2)第2章斯科特变压器 (4)2.1 AT供电方式 (4)2.2 斯科特变压器特点 (4)2.3 斯科特变压器供电方式 (6)2.4 高压侧主接线 (7)2.5 馈线侧主接线设计 (8)第3章斯科特计算 (10)3.1 变压器计算容量 (10)3.2 变压器校核容量 (10)3.3 短路计算 (11)3.3.1 短路点的选取 (11)3.3 备用方式选择 (11)3.4 绘制电气主接线图 (12)第4章我国采用斯科特变压器的线路 (14)4.1 哈大铁路客运专线 (14)4.2 京沪高速铁路 (14)4.3 京沈客运专线 (15)第5章结论 (16)参考文献 (17)第1章绪论1.1 选题目的和意义我国自1961年8月15日建成开通宝鸡至凤州91km第一段山区电气化铁路、实现电气化铁路零的突破以来,到2005年末,电气化开通营业里程已突破2万km。
课程设计报告—AT供电方式下斯科特接线牵引变电所设计电气化铁道供电系统与设计课程设计报告班级：电气***学号： **********姓名： **** **指导教师： ******2011 年 07 月 18 日目录1、题目 (1)2 题目分析及解决方案框架确定 (1)3 设计过程 (1)3.1 牵引变电所110kV侧主接线设计 (2)3.2 牵引变压器主接线设计 (3)3.3 牵引变电所馈线侧主接线设计 (3)3.3.1 55kV侧馈线的接线方式 (3)3.3.2动力变压器及其自用电变压器接线 (5)3.4 绘制电气主结线图 (5)3.5 牵引变压器容量计算 (6)3.6 牵引变压器类型选择 (8)3.7导线选择 (8)3.7.1 室外110kV进线侧母线的选择 (8)3.7.2 室外27.5kV进线侧母线的选择 (9)3.7.3 室外10kV馈线侧母线的选择 (9)3.8 开关设备的选择 (9)3.8.1 高压断路器的选择 (9)3.8.2 高压熔断器的选择 (11)3.8.3 隔离开关的选择 (12)3.9 仪用互感器的选择 (12)3.9.1电流互感器的选择 (12)3.9.2电压互感器的选择及作用 (13)4 小结 (14)参考文献 (14)附表1 钢芯铝绞线的物理参数及载流量 (15)附图1 牵引变电所电气主结线图 (16)AT供电方式下斯科特接线牵引变电所设计1、题目某牵引变电所戊采用AT供电方式向复线区段供电，牵引变压器类型为110/27.5kV，SCOTT接线，两供电臂电流归算到27.5kV侧电流如表1所示。
本次设计主要做了变电所AT供电方式下，从电源进线到向供电臂供电的所有接线设计和此种接线方式下变电所的容量计算。
表1 原始数据2 题目分析及解决方案框架确定分析题目提供的资料可知，该牵引变电所要担负向区段安全可靠的供电任务，题目要求采用110/55kV、SCOTT接线牵引变压器，AT 供电方式向复线区段供电的方式，此供电方式可减轻对邻近通信线路的干扰影响，大大降低牵引网中的电压损失，扩大牵引变电所间隔，减少牵引变电所的数目。

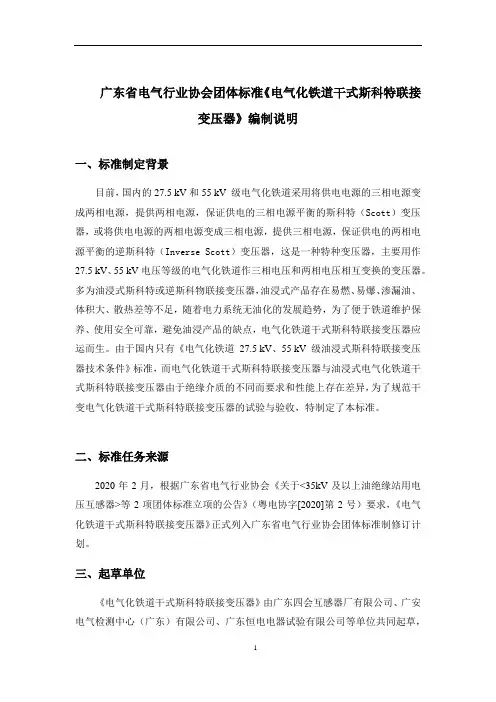

广东省电气行业协会团体标准《电气化铁道干式斯科特联接变压器》编制说明一、标准制定背景目前，国内的27.5 kV和55 kV 级电气化铁道采用将供电电源的三相电源变成两相电源，提供两相电源，保证供电的三相电源平衡的斯科特（Scott）变压器，或将供电电源的两相电源变成三相电源，提供三相电源，保证供电的两相电源平衡的逆斯科特（Inverse Scott）变压器，这是一种特种变压器，主要用作27.5 kV、55 kV电压等级的电气化铁道作三相电压和两相电压相互变换的变压器。
