龙门吊专项安全方案

  • 格式：doc
  • 大小：203.00 KB
  • 文档页数：21

目 录 一、 编制依据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 二、 编制原则．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 三、 人员明细表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 四、 组织机构．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 五、 工程概况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．..5 六、 职责．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 七、 适用围．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22 八、 施工方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22 九、 危险源与相关控制措施．．．．．．．．．．．．．．．．．．．．．．．．28 十、 安全管理组织机构．．．．．．．．．．．．．．．．．．．．．．．．．．．.30 十一、 安全保证体系框图．．．．．．．．．．．．．．．．．．．．．．．．．．．31 十二、 起重吊装作业安全措施及应急预案．．．．．．．．．．．．．32 龙门吊安装作业及起吊专项安全方案 一、 编制依据 1、国家和铁道部现行施工技术规、规程及标准。 2、《中华人民国安全生产法》、《建设工程安全管理条例》、《铁路工程基本作业施工安全技术规程》以及客运专线公司有关安全质量管理文件等工程建设安全生产有关管理规定。 3、中铁十七局集团通过质量体系认证中心认定的ISO9001：2000《质量手册》和《程序文件》。 4、《起重机使用说明书》； 5、《龙门架及井架物料提升机安全技术规》(JGJ 88)；

二、编制原则 1、遵循“安全第一、预防为主、防治结合”的原则。严格按照铁路施工安全操作规程，从制度、管理、方案、资源方面编制切实可行的施工措施，确保施工安全，服从业主指令，服从监理工程师的监督检查，严肃安全纪律，严格按规程办事。 2、遵循质量体系认证中心认定的《质量手册》和《程序文件》原则。确保质量、安全、环境三体系在本梁场施工中自始至终得到有效运行。 3、坚持人员弹性编制、动态管理。根据需要，合理配置劳动力资源。

三、人员明细表 梁场人员明细表 序号 人员 性别 年龄 职务 1 魏振智 男 29 场 长 2 孟庆雨 男 30 副场长 3 孟令智 男 32 总工 4 天勇 男 35 副总工 5 慕天 男 29 安质环保部部长 6 洪兵 男 28 工程管理部部长 7 崔云飞 男 33 设备物资部部长 8 王光华 男 35 试验室主任 9 媛媛 女 27 计财部部长 10 明 男 25 综合管理部部长 11 峥嵘 男 25 技术员 12 磊 男 25 技术员 13 周海军 男 24 技术员 14 韬 男 26 技术员 15 凤东 男 26 技术员 16 俊 男 25 技术员 17 易家亮 男 25 技术员 18 詹宝强 男 26 质检员 19 亮 男 26 质检员 20 周倩倩 男 24 质检员 21 辉祥 男 25 质检员 22 智强 男 24 质检员 23 曹彦龙 男 26 质检员 24 涛 男 24 质检员 25 彭凤荣 男 52 专职安全员 26 江忠明 男 56 龙门吊司机 27 元林 男 56 龙门吊司机 28 王记奎 男 25 龙门吊司机 29 周桃武 男 45 龙门吊司机 30 何进友 男 24 龙门吊司机 31 乔进福 男 21 起重司索 32 都昌龙 男 49 起重司索 33 秦泽田 男 43 起重司索 34 德文 男 33 起重司索 35 克春 男 41 起重司索 36 陆国刚 男 39 起重司索

四、组织机构 中铁十七局集团昭化制梁场 组织机构图 五、工程概况 中铁十七局集团第一工程昭化制梁场位于市昭化区昭化镇鸭浮村，对应于西成铁路客运专线中心里程DK403+850正线左侧，总占地面积约102.5亩。 昭化制梁场负责预制生产373孔箱梁（其中24m箱梁 43孔，32m箱梁330孔）的生产任务。 机械设备：拌合站拥有HLS-90拌合机两台，装载机两台，电子汽车衡1套，800KVA和500KVA变压器各一台，400KW和300KW柴油发电机各一组，混凝土罐车4台、混凝土输送泵2台，布料机2台，2台50t龙门吊，1台10t龙门吊，1台900t轮胎式提梁机。 场布置四区一站，有钢筋堆放加工区、制梁生产区、存梁区、办公生活区和混凝土拌和站。制梁区设置6个制梁台座（含32m/24m共用制梁台座1个）、4个模整修台位，49个存梁台座（包括1个试验台座），按双层存梁考虑最大可存放103榀箱梁。

序号 桥梁名称 中心里程 桥跨形式 32m梁（榀） 24m梁（榀） 全长(m) 备注 1 家湾大桥 DK388+283.6 5×32m 5 0 174.830 2 王家营特大桥 DK391+137.5 18×32+2×24+14×32+2×24+10×32+（44+80+44）连续梁+21×32m 63 4 2340.307 3 华家沟大桥 DK392+693 3×24+1×32+（2×72）T构+1×32+2×24+5×32 7 5 510.610 4 陵江村大桥 DK393+414.5 3×32+（32+48+32）连续梁+（2×64）T构+2×32m 5 0 417.693 5 梁家坡中桥 DK395+327 1×24+1×32+1×24 1 2 92.777 6 华家梁中桥 DK395+764 1×24+1×32+1×24m 1 2 92.700 7 新龙村中桥 DK397+524 3×24m 0 3 84.882 8 村中桥 DK401+108 1×24+1×32m 1 1 68.800 9 白龙江特大桥 DK403+ 1×24+20×32+（60+100+60）连续梁+5×32+1×24m 25 2 1100.600 10 郤家沟大桥 DK404+152 5×32m 5 0 175.559 11 家坡大桥 DK405+219 7×32m 7 0 239.500 12 家坡中桥 DK405+410 1×32m 1 0 44.100 13 红星村大桥 DK406+663 2×32+2×24m 2 2 .200 14 小岭村大桥 DK407+803 1×24+8×32+（36+64+36）连续梁+2×32m 10 1 500.450 15 梨树村特大桥 D3K408+998 26×32+1×24+23×32+1×24+9×32m 58 2 1958.640 16 家中桥 D3K410+993 1×24m+2×32m 2 1 101.184 17 司马村特大桥 D3K412+243 33×32m 33 0 1090.726 18 彭家湾中桥 D3K413+438 3×32m 3 0 109.500 19 幸福村特大桥 D3K413+808 1×24+10×32+2×24+10×32m 20 3 739.500 20 曹家沟特大桥 D3K415+740.6 7×32+3×24+10×32m 17 3 641.568 21 响水沟中桥 D3K416+103 3×32m 3 0 109.658 22 梁家湾大桥 D3K416+441 8×32m 8 0 273.408 23 梁家湾特大桥 D3K417+160 25×32+2×24+3×32m 28 2 977.068 24 家坡大桥 D3K419+227 2×24+9×32+2×24m 9 4 404.467 25 修城坝清江河特大桥 D3K420+964.2 1×24+1×32+11×48+3×32m 4 1 713.600 26 沙溪坝大桥 D3K423+044 1×24+4×32m 4 1 166.238

27 清江河大桥 D3K424+397.5 1×24+2×32+1×24+（32+3×48+32）连续梁+2×24+3×32m 5 4 483.050 28 剑门关大桥 D3K425+725.4 1×32+（32+3×48+32）连续梁+2×32m 3 0 319.250 总计（榀） 330 43

六、龙门吊基础基底应力计算 拟设计轨道基础宽0.8米,厚度为0.6米。碎石垫层宽1.4m，厚0.3m。两轮子间距一米，吊装最大重量按50t计算，50t龙门吊自重按110t考虑，10t龙门吊自重按70t考虑。 混凝土基础及垫层重量忽略不计，力按45度角扩散，两轮子间距1米，则力的扩散距离为1.4*1.6米。 每两轮子承受力：（40+30）/4=17.5t。 基底应力： σ=N/A=17.5×9.8÷1.6÷1.4=76.56（KPa）＜σ容许=110（KPa） 可行 七、适用围 起重吊装工程安全专项施工方案的编制方法适用于：龙门吊

八、施工方案 1 、门机安装 1．支腿组装将主支腿、副支腿、稳定杆、均衡梁、司机楼平台、下行走轮箱、梁座等，主、副支腿组件按照设计要求组装为一体，保证其整体设计精度要求及牢靠性。 1）将主梁底座与主、副支腿在地面上用螺栓连接。 2）用稳定杆把主梁底座与主支腿连接起来。 3）均衡梁与支腿用销轴连接起来。 4）大车行走与支腿在地面用销轴连成一体。 5）操作平台与支腿用销轴连成整体。 2、主梁组装 1）将主梁架各节按制作顺序用销轴连接为一起，形成主梁整体，保证其整体设计精度要求及牢靠性。 2）如设计带有电动葫芦装置，应将电动葫芦吊装主梁前安装在其轨道中间，并暂时固定位置，以免整梁起吊时产生侧滑，发生意外事故。 3、天车组装 将轮箱、天车横担、定滑轮正确组装，并保证天车轨距，轨距极限偏差±2mm。 4、整机组装 1）首先在运行轨道上测量划定门机支腿在两平行轨道上的梁的架立位置，并明确标线，保证两支腿架设时相对端面位置，使其对角线小于3mm。 2)按运行轨道所测标出的位置,使用足够起重能力的吊装机械,将门架竖立在轨道上，至少用四根19.5钢丝绳将其拉紧。 3）调整风绳松紧度，校正支腿的安装垂直度，门架与水平地面垂直度小于H/2000，其支腿

合集下载

龙门吊专项方案

龙门吊专项方案

一、编制依据1. 国家及地方相关法律法规、标准和规范；2. 工程设计文件及施工图纸；3. 施工现场实际情况；4. 施工单位安全管理规定。

二、工程概况1. 工程名称：XX项目；2. 工程地点：XX；3. 工程规模：XX；4. 施工单位：XX。

三、龙门吊选用及布置1. 龙门吊选用：根据工程需求，选用XX型号龙门吊，其额定起重量为XX吨，跨度为XX米，起升高度为XX米。

2. 龙门吊布置：龙门吊布置应满足以下要求：a. 龙门吊位置应便于吊装作业，同时保证施工安全；b. 龙门吊应与施工现场其他设施保持安全距离；c. 龙门吊应布置在平整、坚实的基础上。

四、龙门吊安装及拆卸1. 龙门吊安装：a. 检查龙门吊基础，确保符合设计要求；b. 搭设龙门吊安装脚手架，确保稳固可靠；c. 安装龙门吊主梁、横梁、轨道等部件；d. 安装龙门吊电气系统，并进行调试；e. 安装龙门吊安全保护装置，如限位开关、重载保护装置等；f. 安装龙门吊吊钩、起重机构等。

2. 龙门吊拆卸：a. 停止龙门吊作业，切断电源；b. 拆卸龙门吊吊钩、起重机构等；c. 拆卸龙门吊电气系统；d. 拆卸龙门吊轨道、横梁、主梁等；e. 拆卸龙门吊安装脚手架；f. 拆卸龙门吊基础。

五、龙门吊安全操作及维护1. 龙门吊操作人员应经过专业培训，取得相关操作证书；2. 操作人员应严格遵守操作规程，不得超载、超速、违章操作；3. 定期对龙门吊进行维护保养，确保设备安全运行；4. 加强现场安全管理，防止意外事故发生。

六、应急预案1. 发生龙门吊事故时，立即停止作业，组织人员进行救援；2. 根据事故情况，启动应急预案，采取相应措施；3. 报告上级领导，并配合相关部门进行调查处理。

七、总结本专项方案旨在确保龙门吊在施工过程中的安全、稳定运行。

施工单位应严格按照方案执行，加强安全管理，确保工程顺利进行。

2--龙门吊安全专项施工方案

2--龙门吊安全专项施工方案

龙门吊安全专项施工方案编制：复核：批准：中交二公局第三工程有限公司南京绕越公路东北段 标项目经理部页脚内容二〇一一年三月目 录目的…………………………………………………………… 使用范围……………………………………………………… 相关部门和人员职责………………………………………… 龙门吊拆装、使用及拆装专项施工安全技术方案…………危险辩识…………………………………………………… 龙门吊车安装拆除安装安全控制措施…………………… 基本控制措施………………………………………… 具体控制措施………………………………………… 龙门吊安全操作规程 ………………………………………应急救援措施 ………………………………………………页脚内容目的为了规范龙门吊的安装、使用、拆除过程中的作业行为，防止各类安全事故的发生，有效地保障起重机拆装施工相关人员的职业安全健康，相关设备的完好，特制定本方案。

使用范围本方案适用于：中交二公局第三工程有限公司南京绕越东北段 标龙门吊安装、使用与拆除工程。

相关部门和人员职责工程管理部部门职责页脚内容在组织、管理施工及进行施工调度的同时，必须把施工安全放在首位，负责做好安全施工、文明施工；在编制施工组织设计和施工方案的同时，组织编制安全施工、文明施工措施，并在施工中组织贯彻落实；负责现场文明施工的规划、管理及验评工作；在施工调度会上，检查、汇报和安排安全施工、文明施工工作；参加安全技术措施计划的审查；参加安全施工大检查，参加事故的调查处理工作；安质部部门职责认真贯彻执行施工机械管理和安全工作规程的有关规定，负责做好施工机械用、管、修过程中的安全监督、管理工作；负责组织编制施工机械安全操作规程；负责组织机械操作工的安全技术教育、培训；组织施工机械的定期技术检验和性能试验；参与安全技术措施计划中施工机械项目的审查，并负责项目完成后的检查、验收工作；页脚内容定期进行施工机械安全大检查，及时解决存在的问题；负责施工机械事故的调查、分析、统计报告。

龙门吊安装拆除安全施工专项方案范文

龙门吊安装拆除安全施工专项方案范文

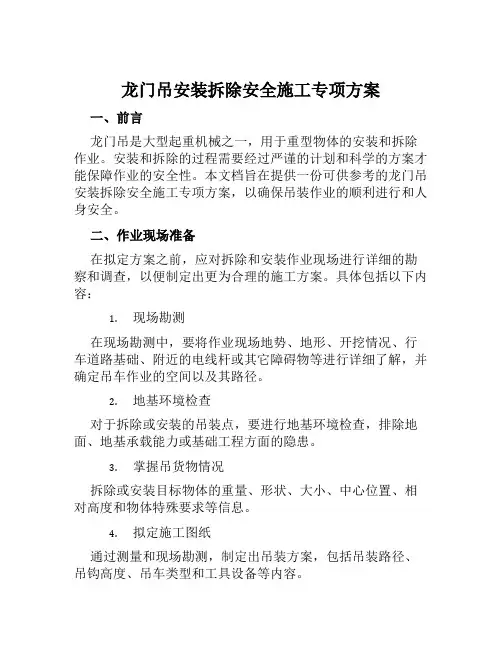

龙门吊安装拆除安全施工专项方案一、前言龙门吊是大型起重机械之一，用于重型物体的安装和拆除作业。

安装和拆除的过程需要经过严谨的计划和科学的方案才能保障作业的安全性。

本文档旨在提供一份可供参考的龙门吊安装拆除安全施工专项方案，以确保吊装作业的顺利进行和人身安全。

二、作业现场准备在拟定方案之前，应对拆除和安装作业现场进行详细的勘察和调查，以便制定出更为合理的施工方案。

具体包括以下内容：1.现场勘测在现场勘测中，要将作业现场地势、地形、开挖情况、行车道路基础、附近的电线杆或其它障碍物等进行详细了解，并确定吊车作业的空间以及其路径。

2.地基环境检查对于拆除或安装的吊装点，要进行地基环境检查，排除地面、地基承载能力或基础工程方面的隐患。

3.掌握吊货物情况拆除或安装目标物体的重量、形状、大小、中心位置、相对高度和物体特殊要求等信息。

4.拟定施工图纸通过测量和现场勘测，制定出吊装方案，包括吊装路径、吊钩高度、吊车类型和工具设备等内容。

三、吊装方案设计制定完施工图纸之后，要对吊装工程的主要参数进行整体设计，具体包括以下几点：1.吊装承重力大小设计方案制定前，要确定吊装货物具体重量和使用限制等参数，以计算吊装设备的承重力和安全系数。

2.吊装设备计算设计确定吊装设备的最大使用载荷和必须的工作范围，检查设备各部位是否健全，确保设备可以正常工作。

3.吊装设备选择根据吊装方案和设备负载能力选择合适的吊装设备进行作业。

无论是平衡式龙门吊还是伸臂吊车，都必须考虑舞台上下限，涉及到的斜度、空间和地形等因素。

四、现场安装、拆除在现场作业中，工作人员必须按照施工方案进行操作，并注意相关的安全作业规程。

以下是作业的主要步骤：1.吊装设备架设首先，根据事前设计，确定架设设备的位置和范围，架设起重机械和设备必须符合相关国家标准，并遵循安全规程。

2.吊装货物架设对于吊装目标物体，应使用工具进行拆卸和维护，然后按照设计方案进行架设，并对车辆和设备进行维护、加固和平衡，确保安全。

龙门吊安装拆除安全施工专项方案

龙门吊安装拆除安全施工专项方案

龙门吊安装拆除安全施工专项方案1. 引言为了确保龙门吊的安装和拆除工作能够安全、高效地进行，特制定了本专项方案。

本方案旨在明确施工流程、风险评估和安全措施，以保障工作人员的安全和设备的正常运作。

2. 施工流程2.1 安装流程1.确定安装位置，并确保基础承重能力达到要求；2.按照设备制造商提供的安装说明书进行组装及安装；3.连接电源、液压系统等必要设施，并进行调试；4.在安装完毕后，进行设备的测试和验收；5.完成安装记录并整理资料，备案存档。

2.2 拆除流程1.开始拆除前，确保设备处于停机状态，并断开电源和液压等相关供应；2.拆除设备的各个部件，注意操作顺序和安全规范；3.拆除完成后，清理现场，将废弃物处理妥善；4.完成拆除记录并整理资料，备案存档。

3. 风险评估和安全措施3.1 安装风险评估在进行龙门吊安装的过程中，存在一些潜在的安全风险，如坠落、碰撞、电气、液压等。

因此，有必要进行安全风险评估，采取相应的安全措施来降低风险。

1.检查安全设备：确保起重设备上的各种安全设备（如防坠器、安全绳、限位器等）的安装完好，并进行必要的维护；2.人员培训：对参与安装工作的人员进行专业培训，使其了解安全操作规范和紧急情况下的应急措施；3.安全标识：在安装现场设置明显的安全标识，包括警示标志和禁止标志，以提醒工作人员注意安全；4.工作区域划定：将安装区域与非工作区域严格划分开来，确保未经培训的人员不进入安装现场。

3.2 拆除风险评估在进行龙门吊拆除的过程中，同样存在一些潜在的安全风险，如设备倾倒、意外伤害等。

为降低风险，需要采取相应的安全措施。

1.设备稳定性评估：在开始拆除前，评估设备的稳定性，确保避免设备倾倒或折断的危险；2.个人防护措施：工作人员需要佩戴安全帽、防护手套和安全鞋等个人防护装备，以减少受伤的风险；3.工具使用规范：使用适当的工具进行拆除，确保能够保持设备和工作人员的安全；4.工作区域管控：将拆除区域与非工作区域划分开来，确保未经培训的人员不进入拆除现场。
