BIM工程师的碰撞检测和冲突解决技巧随着建筑行业的不断发展和科技的进步,建筑信息模型(Building Information Modeling, BIM)正逐渐成为项目设计和施工管理的标准工具。
作为一名BIM工程师,在项目的不同阶段,碰撞检测和冲突解决是你日常工作中不可或缺的任务。
碰撞检测是指通过BIM软件的功能,检查建筑模型中的物体之间是否存在重叠或相互干涉的情况。
碰撞检测可以帮助发现可能影响建筑结构、机电设备以及管道布局等的问题,并提供解决方案。
下面将介绍几种常用的碰撞检测和冲突解决技巧,帮助BIM工程师更好地完成任务。
首先,在进行碰撞检测之前,你需要清楚地了解项目的需求和设计规范。
这包括了解项目的用途、构造类型以及各个阶段的设计要求等。
只有对项目有深入了解,才能更准确地进行碰撞检测和解决冲突。
其次,掌握BIM软件中的碰撞检测工具。
各种BIM软件都提供了碰撞检测工具,如Revit、Navisworks等。
你需要熟练掌握这些工具的使用方法,并了解其功能以及如何优化检测结果。
例如,可以通过设置过滤器和检测规则,确定需要关注的物体类型,减少不必要的干扰。
另外,要注意在模型构建过程中维持模型的一致性和准确性。
在不同阶段或不同团队之间,进行模型的合并和协调。
确保各个模型之间的连续性和正确性,减少碰撞检测中的误报和遗漏。
这可以通过在模型构建中使用标准构件库和建模规范,以及定期的模型协调会议来实现。
在进行碰撞检测时,根据项目需求和优先级,合理设置碰撞检测的范围和细节级别。
对于大型复杂项目,可以按照系统、楼层或空间等进行分组,并设置检测的优先级。
在工作量较大时,可以先进行全模型的粗略检测,然后逐步细化和优化检测的范围和结果。
当发现碰撞冲突时,及时采取解决措施是至关重要的。
你可以与相关设计师、施工团队和顾问进行协商和讨论,制定解决方案。
一种常用的解决方法是通过模型的调整或重新设计来消除冲突。
当解决方案达成一致后,及时更新模型并进行确认。

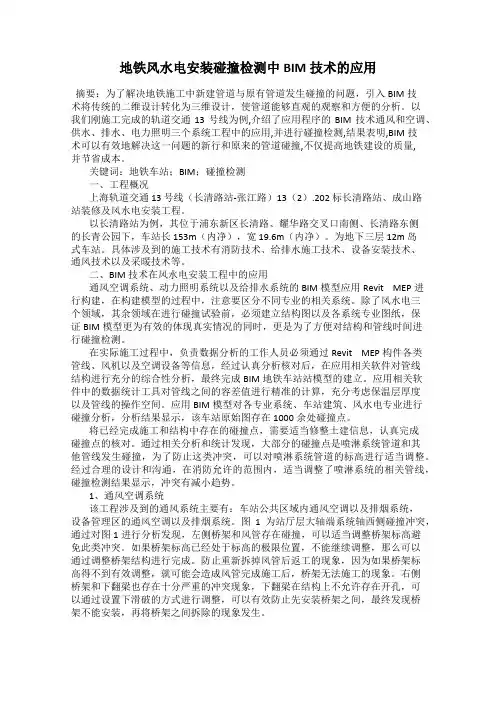

地铁风水电安装碰撞检测中BIM技术的应用摘要:为了解决地铁施工中新建管道与原有管道发生碰撞的问题,引入BIM技术将传统的二维设计转化为三维设计,使管道能够直观的观察和方便的分析。
以我们刚施工完成的轨道交通13号线为例,介绍了应用程序的BIM技术通风和空调、供水、排水、电力照明三个系统工程中的应用,并进行碰撞检测,结果表明,BIM技术可以有效地解决这一问题的新行和原来的管道碰撞,不仅提高地铁建设的质量,并节省成本。
关键词:地铁车站;BIM;碰撞检测一、工程概况上海轨道交通 13 号线(长清路站-张江路)13(2).202 标长清路站、成山路站装修及风水电安装工程。
以长清路站为例,其位于浦东新区长清路、耀华路交叉口南侧、长清路东侧的长青公园下,车站长 153m(内净),宽 19.6m(内净)。
为地下三层 12m 岛式车站。
具体涉及到的施工技术有消防技术、给排水施工技术、设备安装技术、通风技术以及采暖技术等。
二、BIM技术在风水电安装工程中的应用通风空调系统、动力照明系统以及给排水系统的BIM模型应用Revit MEP进行构建,在构建模型的过程中,注意要区分不同专业的相关系统。
除了风水电三个领域,其余领域在进行碰撞试验前,必须建立结构图以及各系统专业图纸,保证BIM模型更为有效的体现真实情况的同时,更是为了方便对结构和管线时间进行碰撞检测。
在实际施工过程中,负责数据分析的工作人员必须通过Revit MEP构件各类管线、风机以及空调设备等信息,经过认真分析核对后,在应用相关软件对管线结构进行充分的综合性分析,最终完成BIM地铁车站站模型的建立。
应用相关软件中的数据统计工具对管线之间的容差值进行精准的计算,充分考虑保温层厚度以及管线的操作空间。
应用BIM模型对各专业系统、车站建筑、风水电专业进行碰撞分析,分析结果显示,该车站原始图存在1000余处碰撞点。
将已经完成施工和结构中存在的碰撞点,需要适当修整土建信息,认真完成碰撞点的核对。
机电工程综合管线优化中BIM技术的运用随着科技的发展和建筑行业的不断进步,建筑工程中的机电工程综合管线优化已成为重要的环节之一。
而在这一过程中,BIM技术的运用更是起到了不可替代的作用。
BIM (Building Information Modeling)即建筑信息模型,是一种以三维数字化建模为基础的建筑工程设计和管理技术。
本文将探讨BIM技术在机电工程综合管线优化中的运用,并分析其对整个工程的影响和作用。
1. 三维数字化建模BIM技术以三维数字化建模为基础,能够精确地展现建筑内部的结构、管线、设备等信息。
在机电工程综合管线优化中,设计师可以利用BIM软件进行三维建模,精确地绘制出机电设备的布局、管道的走向等信息。
这为工程师提供了直观、清晰的设计参考,有利于优化管线布局和设备配置。
2. 碰撞检测和协同设计在传统的机电工程设计中,往往会出现管线交叉、设备冲突等问题,需要在施工过程中进行调整。
而BIM技术能够实现碰撞检测,即在三维模型中检测出管线、设备之间的冲突,避免了施工过程中的浪费和延误。
BIM技术还支持多人协同设计,设计师、工程师、施工方可以共同在BIM平台上进行设计和交流,提高设计效率,减少误差。
3. 数据信息共享BIM技术的一个重要特点就是信息共享,在机电工程综合管线优化中,各个专业的设计团队可以在BIM平台上共享数据信息。
比如机电设备的参数、管线的尺寸、材料等信息都可以在BIM模型中进行集成和共享,避免了信息孤岛和重复录入,提高了信息的一致性和完整性。
1. 提高设计精度和效率传统的机电工程设计中,往往需要大量的二维平面图纸来描述复杂的管线布局和设备配置,设计师需要花费大量的时间和精力进行设计和修改。
而BIM技术能够以三维数字化建模的方式展现设计信息,提高了设计的精度和可视化程度,同时能够实现碰撞检测和协同设计,提高了设计的效率。
2. 降低施工成本和风险由于BIM技术能够在设计阶段就进行碰撞检测,避免了施工现场的重复拆除和调整,降低了施工成本和风险。
BIM技术在地下车库管线综合中的应用及效果分析随着城市化进程的不断加快,地下车库作为解决停车难题的重要设施得到越来越广泛的应用。
在地下车库的建设和管理中,管线综合是一个重要的方面,包括给排水管线、电力管线、通信管线等各种管线的设计、施工和管理。
传统的管线综合管理存在诸多问题,如设计信息不统一、施工进度难以掌控、管线冲突频发等。
而建筑信息模型(BuildingInformation Modeling,BIM)技术作为一种集成建筑设计、施工和管理的信息化平台,可以很好地解决这些问题。
1.设计阶段:BIM技术可以将各种管线的设计信息进行统一建模,实现不同管线之间的空间协同。
设计人员可以在BIM平台上对各种管线进行三维建模,并通过碰撞检测功能及时发现管线之间的冲突,避免施工过程中出现问题。
此外,BIM还可以实现设计信息的动态更新和实时协同,提高设计效率和质量。
2.施工阶段:在地下车库管线的施工过程中,BIM技术可以帮助项目组织者对施工进度进行全面监控,并实时调整施工计划,保障管线工程的顺利进行。
通过BIM平台,施工人员可以将设计信息直接转化为施工图纸,提高了施工的准确性和效率。
此外,BIM技术还可以实现施工现场的实时监测和质量控制,降低了施工风险和成本。
3.管线管理阶段:BIM技术还可以在地下车库管线的运营与维护阶段发挥重要作用。
通过建立管线信息化数据库,管理人员可以随时随地查询各种管线的详细信息,包括设计图纸、施工记录、检测报告等。
利用BIM技术可以实现管线维修保养的智能化管理,提高了管线的可靠性和效益。
通过以上分析可以看出,BIM技术在地下车库管线综合管理中发挥了重要作用,具有以下几点显著效果:1.提高设计质量:BIM技术可以实现多学科协同设计,避免了设计中的错误和矛盾,提高了设计质量。
2.提高施工效率:BIM技术可以将设计信息直接转化为施工图纸,缩短了设计到施工的周期,提高了施工效率。
3.降低施工风险:BIM技术可以提前发现管线冲突和问题,避免了施工过程中的风险,确保了施工的顺利进行。
bim技术在优化管线综合排布中的简单说明BIM技术在优化管线综合排布中的简单说明一、引言管线的合理排布对于建筑项目的设计和施工至关重要。
传统的管线排布常常受到空间限制和人为因素的影响,导致效率低下和工程质量下降。
而BIM技术的应用能够在管线综合排布中发挥重要作用,提高效率和质量。
二、BIM技术优化管线综合排布的方法1. 数据建模:利用BIM技术,将建筑的各项数据进行三维建模,包括结构、设备和管线等。
通过建模,可以清晰地了解建筑的空间结构和要求,为管线排布提供准确的依据。
2. 空间分析:利用BIM软件进行空间分析,可以确定管线的最佳位置和布局。
通过模拟不同排布方案,评估各种条件下的管线布局效果,选择最优方案。
3. 冲突检测:BIM技术可以进行冲突检测,避免管线之间或管线与其他构件之间的冲突。
通过在模型中添加碰撞检测规则,可以实时发现和解决冲突,减少后期施工调整的工作量和成本。
4. 工艺模拟:BIM技术可以进行工艺模拟,模拟管线施工的过程和工艺流程。
通过模拟施工过程,可以预测施工中可能出现的问题,并及时调整管线的布局,保证施工的顺利进行。
5. 协同设计:BIM技术可以实现多方协同设计,包括建筑师、结构师、设备师和管线师等。
通过协同设计,可以在不同专业之间共享信息,避免信息孤岛,提高设计效率和质量。
三、BIM技术优化管线综合排布的优势1. 提高效率:BIM技术可以快速生成管线模型并进行分析,减少设计和施工中的重复工作,提高工作效率。
2. 降低成本:通过BIM技术进行冲突检测和工艺模拟,可以减少施工调整和修改的次数,降低成本。
3. 提高质量:BIM技术可以实现管线排布的精确控制,减少人为因素的干扰,提高工程质量。
4. 增强可视化:BIM技术可以将建筑的各项数据以三维模型的形式展示,提供直观的可视化效果,方便设计和施工人员理解和沟通。
四、结论BIM技术在优化管线综合排布中具有重要作用,通过数据建模、空间分析、冲突检测、工艺模拟和协同设计等方法,可以提高效率、降低成本、提高质量和增强可视化效果。

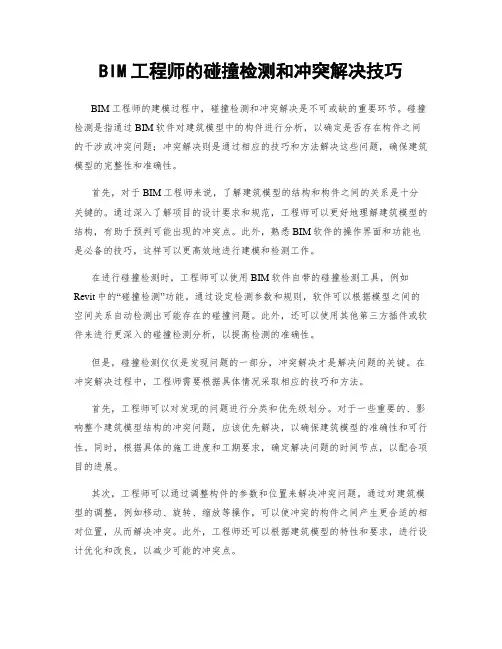

BIM工程师的碰撞检测和冲突解决技巧BIM工程师的建模过程中,碰撞检测和冲突解决是不可或缺的重要环节。
碰撞检测是指通过BIM软件对建筑模型中的构件进行分析,以确定是否存在构件之间的干涉或冲突问题;冲突解决则是通过相应的技巧和方法解决这些问题,确保建筑模型的完整性和准确性。
首先,对于BIM工程师来说,了解建筑模型的结构和构件之间的关系是十分关键的。
通过深入了解项目的设计要求和规范,工程师可以更好地理解建筑模型的结构,有助于预判可能出现的冲突点。
此外,熟悉BIM软件的操作界面和功能也是必备的技巧,这样可以更高效地进行建模和检测工作。
在进行碰撞检测时,工程师可以使用BIM软件自带的碰撞检测工具,例如Revit中的“碰撞检测”功能。
通过设定检测参数和规则,软件可以根据模型之间的空间关系自动检测出可能存在的碰撞问题。
此外,还可以使用其他第三方插件或软件来进行更深入的碰撞检测分析,以提高检测的准确性。
但是,碰撞检测仅仅是发现问题的一部分,冲突解决才是解决问题的关键。
在冲突解决过程中,工程师需要根据具体情况采取相应的技巧和方法。
首先,工程师可以对发现的问题进行分类和优先级划分。
对于一些重要的、影响整个建筑模型结构的冲突问题,应该优先解决,以确保建筑模型的准确性和可行性。
同时,根据具体的施工进度和工期要求,确定解决问题的时间节点,以配合项目的进展。
其次,工程师可以通过调整构件的参数和位置来解决冲突问题。
通过对建筑模型的调整,例如移动、旋转、缩放等操作,可以使冲突的构件之间产生更合适的相对位置,从而解决冲突。
此外,工程师还可以根据建筑模型的特性和要求,进行设计优化和改良,以减少可能的冲突点。
另外,工程师还可以采取协调和沟通的方式解决冲突问题。
在项目团队中,不同专业的设计人员可以定期进行协调会议,共同讨论和解决模型中存在的冲突问题。
通过沟通和协作,可以更全面地了解不同专业设计之间的需求和限制,从而找到最佳的冲突解决方案。

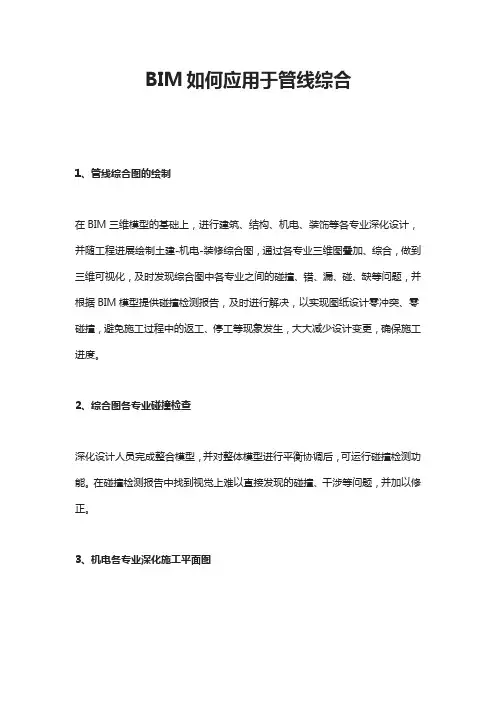

BIM如何应用于管线综合1、管线综合图的绘制在BIM三维模型的基础上,进行建筑、结构、机电、装饰等各专业深化设计,并随工程进展绘制土建-机电-装修综合图,通过各专业三维图叠加、综合,做到三维可视化,及时发现综合图中各专业之间的碰撞、错、漏、碰、缺等问题,并根据BIM模型提供碰撞检测报告,及时进行解决,以实现图纸设计零冲突、零碰撞,避免施工过程中的返工、停工等现象发生,大大减少设计变更,确保施工进度。
2、综合图各专业碰撞检查深化设计人员完成整合模型,并对整体模型进行平衡协调后,可运行碰撞检测功能。
在碰撞检测报告中找到视觉上难以直接发现的碰撞、干涉等问题,并加以修正。
3、机电各专业深化施工平面图在完成了综合管线的碰撞检测与修正,确保整体模型的合理性与可行性后,各专业设计人员按照本专业修正后的模型完成深化施工平面图,详细标注专业管线的标高与详细标注专业管线的标高与位置,用于指导具体施工。
4、机电各专业综合预留预埋图当各机电专业深化平面施工图确定后,根据管线的走向需要穿越结构时候,就必须确定管线在建筑结构上的预留预埋洞的位置。
在图纸上需标识出预留洞口位置、尺寸及标高。
5、机电各专业施工详图与大样图绘制的施工详图及大样图,图纸应能反映设备与管路的连接型式,设备基础作法,设备固定方法,细部做法等。
6、综合管线剖面图利用综合机电管线图可以直接生成综合剖面图。
7、综合机电末端器具综合布置图装饰进行墙体或者吊顶施工前,由各系统施工单位与装饰单位配合,将机电各系统末端包括如灯具、风口等绘制在同一张吊顶图上,绘制机电末端综合布置图,从图上可看出是否存在矛盾冲突的情况,并以此调整各系统末端器具的位置,以达到避免冲突,布置协调美观的目的。

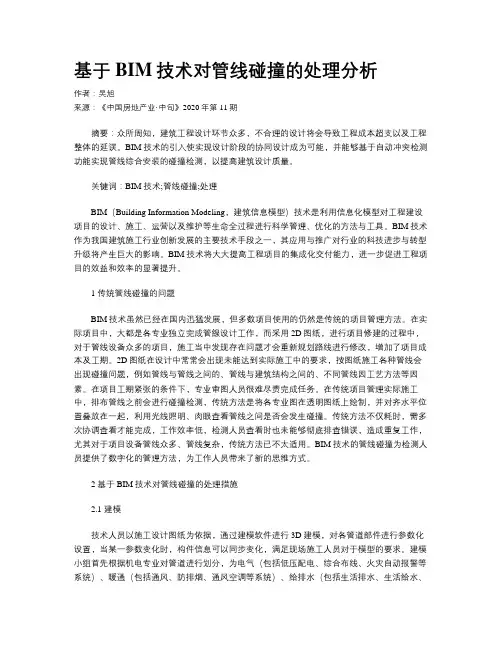

基于BIM技术对管线碰撞的处理分析作者:吴旭来源:《中国房地产业·中旬》2020年第11期摘要:众所周知,建筑工程设计环节众多,不合理的设计将会导致工程成本超支以及工程整体的延误。
BIM技术的引入使实现设计阶段的协同设计成为可能,并能够基于自动冲突检测功能实现管线综合安装的碰撞检测,以提高建筑设计质量。
关键词:BIM技术;管线碰撞;处理BIM(Building Information Modeling,建筑信息模型)技术是利用信息化模型对工程建设项目的设计、施工、运营以及维护等生命全过程进行科学管理、优化的方法与工具。
BIM技术作为我国建筑施工行业创新发展的主要技术手段之一,其应用与推广对行业的科技进步与转型升级将产生巨大的影响。
BIM技术将大大提高工程项目的集成化交付能力,进一步促进工程项目的效益和效率的显著提升。
1 传统管线碰撞的问题BIM技术虽然已经在国内迅猛发展,但多数项目使用的仍然是传统的项目管理方法。
在实际项目中,大都是各专业独立完成管線设计工作,而采用2D图纸,进行项目修建的过程中,对于管线设备众多的项目,施工当中发现存在问题才会重新规划路线进行修改,增加了项目成本及工期。
2D图纸在设计中常常会出现未能达到实际施工中的要求,按图纸施工各种管线会出现碰撞问题,例如管线与管线之间的、管线与建筑结构之间的、不同管线因工艺方法等因素。
在项目工期紧张的条件下,专业审图人员很难尽责完成任务。
在传统项目管理实际施工中,排布管线之前会进行碰撞检测,传统方法是将各专业图在透明图纸上绘制,并对齐水平位置叠放在一起,利用光线照明、肉眼查看管线之间是否会发生碰撞。
传统方法不仅耗时,需多次协调查看才能完成,工作效率低,检测人员查看时也未能够彻底排查错误,造成重复工作,尤其对于项目设备管线众多、管线复杂,传统方法已不太适用。
BIM技术的管线碰撞为检测人员提供了数字化的管理方法,为工作人员带来了新的思维方式。

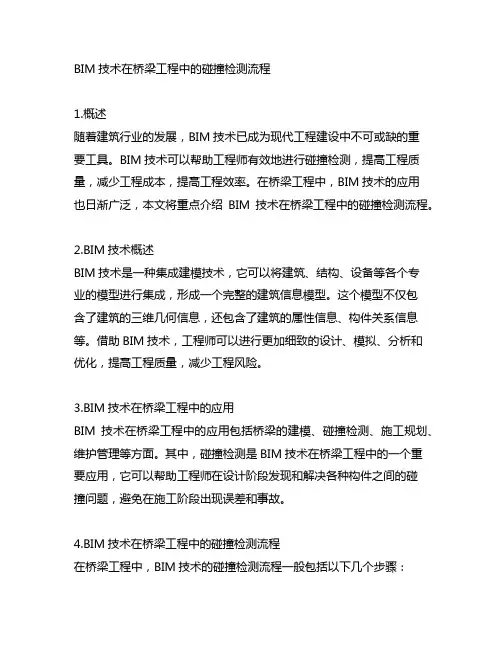

BIM技术在桥梁工程中的碰撞检测流程1.概述随着建筑行业的发展,BIM技术已成为现代工程建设中不可或缺的重要工具。
BIM技术可以帮助工程师有效地进行碰撞检测,提高工程质量,减少工程成本,提高工程效率。
在桥梁工程中,BIM技术的应用也日渐广泛,本文将重点介绍BIM技术在桥梁工程中的碰撞检测流程。
2.BIM技术概述BIM技术是一种集成建模技术,它可以将建筑、结构、设备等各个专业的模型进行集成,形成一个完整的建筑信息模型。
这个模型不仅包含了建筑的三维几何信息,还包含了建筑的属性信息、构件关系信息等。
借助BIM技术,工程师可以进行更加细致的设计、模拟、分析和优化,提高工程质量,减少工程风险。
3.BIM技术在桥梁工程中的应用BIM技术在桥梁工程中的应用包括桥梁的建模、碰撞检测、施工规划、维护管理等方面。
其中,碰撞检测是BIM技术在桥梁工程中的一个重要应用,它可以帮助工程师在设计阶段发现和解决各种构件之间的碰撞问题,避免在施工阶段出现误差和事故。
4.BIM技术在桥梁工程中的碰撞检测流程在桥梁工程中,BIM技术的碰撞检测流程一般包括以下几个步骤:(1)建立桥梁的BIM模型。
工程师需要收集桥梁的相关设计资料,包括桥梁的结构图、设备图、管线图等。
工程师利用BIM软件对这些资料进行建模,形成一个完整的桥梁BIM模型。
(2)导入各个专业的模型。
在建立桥梁的BIM模型之后,工程师需要将各个专业的模型导入到BIM软件中,包括建筑、结构、设备、管线等各个专业的模型。
这样,就可以形成一个包含了各个专业信息的完整BIM模型。
(3)进行碰撞检测分析。
一旦建立了完整的桥梁BIM模型,工程师就可以利用BIM软件进行碰撞检测分析。
通过设定碰撞检测的规则和标准,BIM软件可以自动检测模型中各个构件之间的碰撞关系,并生成碰撞报告。
(4)解决碰撞问题。
在进行碰撞检测分析之后,工程师需要对碰撞报告进行详细的分析,找出各个构件之间的碰撞问题,并提出解决方案。

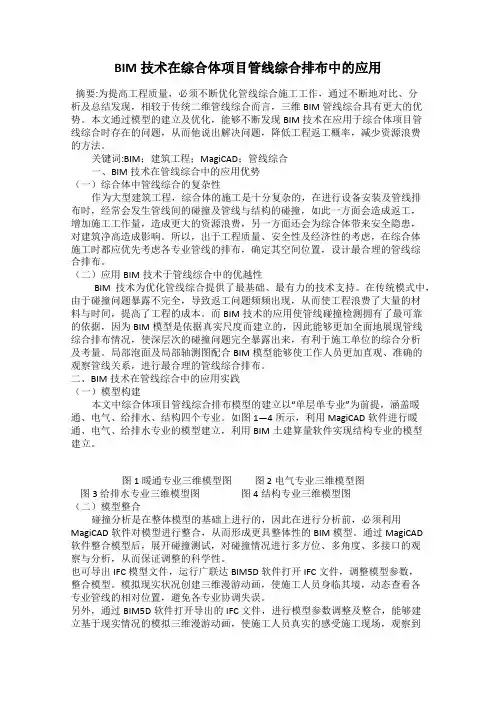

BIM技术在综合体项目管线综合排布中的应用摘要:为提高工程质量,必须不断优化管线综合施工工作,通过不断地对比、分析及总结发现,相较于传统二维管线综合而言,三维BIM 管线综合具有更大的优势。
本文通过模型的建立及优化,能够不断发现BIM 技术在应用于综合体项目管线综合时存在的问题,从而他说出解决问题,降低工程返工概率,减少资源浪费的方法。
关键词:BIM;建筑工程;MagiCAD;管线综合一、BIM技术在管线综合中的应用优势(一)综合体中管线综合的复杂性作为大型建筑工程,综合体的施工是十分复杂的,在进行设备安装及管线排布时,经常会发生管线间的碰撞及管线与结构的碰撞,如此一方面会造成返工,增加施工工作量,造成更大的资源浪费,另一方面还会为综合体带来安全隐患,对建筑净高造成影响。
所以,出于工程质量、安全性及经济性的考虑,在综合体施工时都应优先考虑各专业管线的排布,确定其空间位置,设计最合理的管线综合排布。
(二)应用BIM技术于管线综合中的优越性BIM技术为优化管线综合提供了最基础、最有力的技术支持。
在传统模式中,由于碰撞问题暴露不完全,导致返工问题频频出现,从而使工程浪费了大量的材料与时间,提高了工程的成本。
而BIM技术的应用使管线碰撞检测拥有了最可靠的依据,因为BIM模型是依据真实尺度而建立的,因此能够更加全面地展现管线综合排布情况,使深层次的碰撞问题完全暴露出来,有利于施工单位的综合分析及考量。
局部泡面及局部轴测图配合BIM模型能够使工作人员更加直观、准确的观察管线关系,进行最合理的管线综合排布。
二、BIM技术在管线综合中的应用实践(一)模型构建本文中综合体项目管线综合排布模型的建立以“单层单专业”为前提,涵盖暖通、电气、给排水、结构四个专业。
如图1—4所示,利用MagiCAD软件进行暖通、电气、给排水专业的模型建立,利用BIM土建算量软件实现结构专业的模型建立。
图1暖通专业三维模型图图2电气专业三维模型图图3给排水专业三维模型图图4结构专业三维模型图(二)模型整合碰撞分析是在整体模型的基础上进行的,因此在进行分析前,必须利用MagiCAD软件对模型进行整合,从而形成更具整体性的BIM模型。

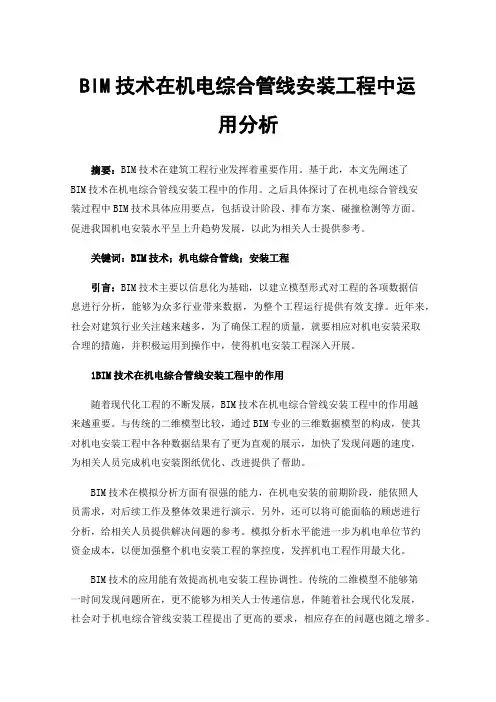

BIM技术在机电综合管线安装工程中运用分析摘要:BIM技术在建筑工程行业发挥着重要作用。
基于此,本文先阐述了BIM技术在机电综合管线安装工程中的作用。
之后具体探讨了在机电综合管线安装过程中BIM技术具体应用要点,包括设计阶段、排布方案、碰撞检测等方面。
促进我国机电安装水平呈上升趋势发展,以此为相关人士提供参考。
关键词:BIM技术;机电综合管线;安装工程引言:BIM技术主要以信息化为基础,以建立模型形式对工程的各项数据信息进行分析,能够为众多行业带来数据,为整个工程运行提供有效支撑。
近年来,社会对建筑行业关注越来越多,为了确保工程的质量,就要相应对机电安装采取合理的措施,并积极运用到操作中,使得机电安装工程深入开展。
1BIM技术在机电综合管线安装工程中的作用随着现代化工程的不断发展,BIM技术在机电综合管线安装工程中的作用越来越重要。
与传统的二维模型比较,通过BIM专业的三维数据模型的构成,使其对机电安装工程中各种数据结果有了更为直观的展示,加快了发现问题的速度,为相关人员完成机电安装图纸优化、改进提供了帮助。
BIM技术在模拟分析方面有很强的能力,在机电安装的前期阶段,能依照人员需求,对后续工作及整体效果进行演示。
另外,还可以将可能面临的顾虑进行分析,给相关人员提供解决问题的参考。
模拟分析水平能进一步为机电单位节约资金成本,以便加强整个机电安装工程的掌控度,发挥机电工程作用最大化。
BIM技术的应用能有效提高机电安装工程协调性。
传统的二维模型不能够第一时间发现问题所在,更不能够为相关人士传递信息,伴随着社会现代化发展,社会对于机电综合管线安装工程提出了更高的要求,相应存在的问题也随之增多。
面对复杂的机电安装工程时,涉及到的对象和参与方式会更加复杂,应充分利用BIM技术,保证各方面的数据信息保持协调,以此提高施工整体的效率且工程量数值保持准确。
利用立体多维的模型结构,更清楚的看到机电工程效果,使其工程工作顺利开展。
BIM在模型碰撞检测中的有效使用技巧随着建筑行业的发展和技术的进步,BIM(Building Information Modeling)在设计与施工过程中的应用越来越广泛。
其中,在模型碰撞检测方面,BIM的使用成为了提高效率和减少错误的关键手段。
本文将介绍BIM在模型碰撞检测中的有效使用技巧,以帮助专业人士更好地利用该工具。
1. 确保模型数据的准确性在进行碰撞检测之前,必须确保模型数据的准确性。
这意味着必须清楚地了解每个构件的尺寸、位置、材质等信息。
BIM软件提供了一种直观且方便的界面,使得用户能够轻松添加和修改模型信息。
通过利用BIM软件的数据管理功能,用户可以有效地保持模型数据的准确性,从而提高碰撞检测的准确性。
2. 使用冲突检测工具现代的BIM软件中通常都包含了强大的冲突检测工具。
通过这些工具,用户可以快速发现模型中的碰撞问题。
在进行冲突检测时,可以使用不同的过滤器来排除不同类型的冲突,并设置阈值来确定冲突的严重程度。
通过合理设置过滤器和阈值,可以帮助用户快速准确地定位并解决模型中的碰撞问题。
3. 引入协同设计和协同施工BIM的另一个优势是其协同性。
利用BIM软件,不同专业的设计师和施工人员可以在同一模型中进行协同设计和协同施工。
通过协同设计和协同施工,可以在设计和施工过程中实时检测和解决碰撞问题。
此外,BIM软件还可以提供碰撞检测结果的共享和讨论平台,以方便团队成员之间的交流和合作。
4. 建立标准规范在使用BIM进行模型碰撞检测时,建立标准规范是至关重要的。
通过制定一套明确的BIM标准规范,可以保证不同团队之间的模型数据和协同设计结果的一致性。
这些标准可以包括模型构件的命名规则、坐标系的统一等。
建立标准规范可以提高团队的工作效率,减少碰撞检测过程中的误差。
5. 不断更新并进行模型优化随着设计和施工过程的进行,模型数据可能会不断变化。
因此,需要定期更新模型数据,并进行相应的模型优化。
通过使用BIM软件提供的优化工具,可以在检测到碰撞问题后快速修改模型,以消除冲突并提高模型的可靠性。
bim碰撞检查工作总结BIM碰撞检查工作总结。
随着建筑行业的发展,建筑信息模型(BIM)技术在设计和施工中的应用越来越普遍。
其中,BIM碰撞检查作为BIM技术的重要应用之一,在建筑项目中起着至关重要的作用。
本文将对BIM碰撞检查的工作进行总结,以期为相关从业人员提供参考和借鉴。
首先,BIM碰撞检查是指利用BIM技术对建筑模型中的各个构件进行碰撞检测,以发现并解决在设计阶段可能存在的冲突和问题。
这项工作通常由专业的BIM技术人员和工程师来完成,他们需要熟练掌握BIM软件的操作技巧,并具备丰富的建筑工程经验。
在进行BIM碰撞检查工作时,首先需要收集并整理建筑模型的数据,包括建筑结构、管道、电气设备等各个方面的信息。
然后,通过BIM软件对这些数据进行整合和分析,以确定可能存在的碰撞和冲突。
一旦发现问题,BIM技术人员需要及时与设计师和工程师进行沟通,共同解决这些问题,确保设计方案的合理性和施工的顺利进行。
在实际工作中,BIM碰撞检查的重要性不言而喻。
通过及时发现和解决设计中的问题,可以有效避免在施工过程中出现的各种困难和延误,从而节约时间和成本,提高工程质量和效率。
此外,BIM碰撞检查还能够为建筑项目的安全性和可持续性提供有力的支持,为建筑行业的发展注入新的活力和动力。
总之,BIM碰撞检查是建筑信息模型技术在建筑项目中的重要应用之一,它为建筑行业的发展和进步提供了有力的支持。
通过对BIM碰撞检查工作的总结和分析,我们可以更好地认识和理解这一技术的重要性和价值,为建筑项目的顺利进行提供更加有力的保障。
希望本文能够为相关从业人员提供一些借鉴和参考,推动BIM技术在建筑行业的广泛应用和推广。
探析BIM技术在建筑工程中综合管线上的应用摘要:传统施工图纸对于高低跨、多类型梁、降板和管线交叉等不能全面有效地分析,导致安装过程中出现管线与管线、管线与结构碰撞的问题,以某大型综合性建筑的施工及安装为背景,采用BIM技术进行碰撞检查和管线优化,在减少材料损耗的同时,加快了工程进度,节约了施工成本,促进了绿色节能建筑的建设,取得了良好的经济效益与社会效益。
关键词:BIM技术;管线综合;碰撞检查一、工程概况某大型综合项目总建筑面积约11.0万m2,其中地上建筑面积约6.6万m2,地下建筑面积(含人防)约4.4万m2,是一座大规模、现代化、高品质的标志性“城市综合体”。
二、传统工程管线安装的不足及原因分析相对以往安装工程实践经验来说,专业间碰撞不可避免,但在实际解决问题过程中由于难以协调多方会商,效率较低,也不能够顺利、快速调整。
因此,在大型综合性建筑中,传统管综安装存在以下不足:(1)图纸本身的设计(水、电、风)多数也仅是避免功能性原则或规范冲突,在二维的平面进行简单排布,其自身而言,三者都会出现较多的碰撞,其次也容易忽略管道保温层、支吊架以及各区域结构的标高差异,未充分考虑各专业间的相互性,连贯性。
(2)对业主方而言,所考虑的问题多数是净空和美观性问题,在不触碰规范强条的基础下,容易时刻变化想法导致设计方案调整,往往在协调过程中出现问题交叉、遗漏。
(3)专业施工单位各自侧重点是消化本专业的图纸,考虑如何方便快捷把管线顺利安装,但对于类似于高低跨、多类型梁、降板、管线交叉等问题在二维图纸中不能及时、全面有效分析,而现场解决问题时搁置一边,耽误工程进度。
(4)管线系统复杂多变,其本身具有整体性,局部的修改容易导致其他部位的交叉碰撞,在进行管线综合时,难以避免调整管线标高所带来的“连锁反应”[1]。
(5)对于结构复杂的地下室、夹层、设备层、空调机房等重要区域,多专业管线排布混乱,易与结构相冲突,净空的控制在二维图纸表达不清晰,处理难度较大,同时要求管线整体排列有序,保持良好的美观性。
BIM中的碰撞检测技术在管线综合中的应用及分析
作者:张骋
来源:《中华建设科技》2014年第06期
【摘要】本文介绍利用BIM中的管线碰撞检测功能优化管综设计,对比分析二维、三维设计中的不同,并对设计中常出现的碰撞原因进行分析,对碰撞现象进行分类,提出了管线分析及优化的工作流程。
【关键词】管线碰撞;检测优化管;综设计;碰撞原因
The using and analyzing of intercrossed pipeline in BIM MEPdetection
Zhang Cheng
(Tianjin architecture design institute BIM design center Tianjin 300074)
【Abstract】 Introduce the using and analyzing of intercrossed pipelinein BIM MEP detection ,and contrast the different between the model of 2D and 3D,analyze the reason of intercrossed pipeline familiar in usually design, range the phenomenon of intercrossed pipeline, suggest the flow of the pipeline location analyzing and optimizing
【Key words】 Intercrossed-pipeline-detection;Optimizing-the-pipeline-location;Pipeline-intercross-reason
1. 引言
碰撞检测是BIM技术应用初期最易实现、最直观、最易产生价值的功能之一。
如图1所示,利用软件将二维图纸转换成三维模型的过程,不但是个校正的过程,解决漏和缺的问题,实际上更是个模拟施工的过程,在图纸中隐藏的空间问题可以轻易的暴露出来,解决错和碰的问题。
这样的一个精细化的设计过程,能够提高设计质量,减少设计人现场服务的时间。
并且,一个贴近实际施工的模型,对预算算量的精确度及工作量,能有巨大的提升和降低,对于施工、物业管理、后期维修等,均有裨益。
一个质量良好的模型,对于整个建筑行业,都有着积极的意义。
2. 建模
(1)目前,建模的过程是争议比较大的一个问题,一种观点认为:应该严格的按照设计人图纸上所绘内容建模;另一种认为,应该在建模过程中适当优化,降低后期修改的工作量。
笔者对这两种观点均持支持态度,但是应该针对工程的特点,分别使用两种方法。
(2)观点一适用于工程规模较小,管线较为简单,碰撞分析后,设计人能够自行修改完善,不需要利用所建模型的情况。
观点二适用于工程规模较大,管线复杂、设计人需要多次借助三维模型进行管线优化,生成大量剖面的情况。
观点一是为了检测碰撞而建模,观点二是为了优化管线而建模,两者目的不同,故在建模时的手法也应该有所不同。
3. 检测报告
碰撞检测的操作过程比较简单,将Revit建的模型导入至Navisworks,分拣元素归至各系统后分别进行系统间碰撞检测,再利用Navisworks输出检测报告。
但是检测报告中需要提醒注意以下三点:
(1)软件分析的结果是及其细致的,需要人工分析出哪些是重点问题,哪些是次要问题。
有的时候,解决完主要问题后,次要问题会简化甚至消失。
(2)不要过分依赖软件的碰撞检测结果。
某些错误问题不是管线碰撞问题,而是管线和空间的冲突,如通过上盖为玻璃的共享空间的管线。
(3)管线穿过混凝土墙体的时候要注意有没有预留孔洞。
4. 碰撞产生的原因
(1)管综剖面仅能表示一段距离内的管道秩序,空间变化,管综剖面失效。
管综剖面是一个静态的截面,前后两个截面间的管线布置依赖于逻辑推理,当截面空间、管线的数量发生变化,逻辑推理中加入了猜测,那么管综剖面就不是一个唯一解,存在多种解决方案,要施工单位来选择,必定选最容易实现的,而设计人选对系统最合理的。
是否按图施工和是否便利施工会成为双方争论的焦点。
这正是二维设计中片段化带来的多年的习惯性矛盾。
三维模型中所见即所得,直观明了的特点,使得设计人为坚持合理化,反驳施工方主张提供了理论基础。
但是实际设计中,剖面数量少、剖面处管线简单等容易被人指摘的硬伤确实存在,因此无论是在二维还是三维设计中,设计人都应该坚持将管综剖面设置在管道最复杂的地方、空间最狭窄的地方、空间变化的地方,这三个位置的管综控制好了,碰撞点数就会减少很多,即使有碰撞,也是有空间调整的。
(2)二维向三维转化过程中,信息不全造成偏差。
在二维设计中,有些细节问题是设计师有意无意忽略的,比如风管、水管交叉的翻高、喷淋支管和其他管道的避让配合等,将这步骤后置给了施工单位,由他们根据现场情况灵活调整翻高、避让的位置及高度。
但是实际中因为没有考虑翻高避让的空间,还是业主经常要求设计人现场解决问题。
(3)二维设计与管综剖面缺乏信息交流。
在各专业开始设计初期,会预先计划出一个管综方案,确定各专业管线的标高和位置。
随着设计的深入,设计条件不断的明确,新的管线陆续添加,但是设计人做出的变化没有及时反映在管综上,没有及时进行调整,等设计结束后,预综的管综和实际的管综貌合神离,碰撞数量大大增加,缺少施工空间。
最致命的问题是漏项,即使是一个桥架,由于其需有开盖空间,也会占用一定的空间。
(4)符号示意的二维图纸,与三维真实模型之间的偏差。
机电专业设计绘制二维图纸时,经常采用夸张手法和示意的符号来表达设计意图,不含实际管件的尺寸信息,导致安装困难,例如制冷站内的管道,弯头的尺寸导致高差较小的翻高无法实现;固定支架在图中表示为一根细线,实际却是一个固定架或是一根钢梁,形体差异很大。
因此,二维绘图和三维建模之间不仅仅是一个工具的转变,更是一个对传统的思维方式、设计习惯的变革。
一方面,由于空间的直观性,降低了设计人对空间的感知要求,另一方面,由于提前介入施工工艺,又提高了设计人对复杂空间的处理能力。
二维出图时可做可不做的事情,在三维建模阶段成了不可不做的事情;二维出图时抓主要设备管线,适当忽略细节的做法,在三维建模阶段成细节决定管综空间的反向做法,对设计人的思维与能力都提出了巨大的挑战。
5. 碰撞性质分类及解决方法
5.1 根据碰撞产生的原因和重要性,将问题分成三类:原则性问题、技术性问题、细节性问题。
(1)原则性问题。
问题原因:标高、位置错误;缺、漏项;
问题表象:区域内成片碰撞、局部标高不足
解决方法:优化原设计,调整部分管路走向甚至系统局部调整。
(2)技术性问题。
问题原因:安装空间不够,局部交叉;
问题表象:局部碰撞;
解决方法:调整原设计、预留管线交叉空间。
(3)细节性问题。
问题原因:图纸表达受限、示意性画法;
问题表象:多点碰撞;
解决方法:增加大样,说明中补充、明确避让原则。
5.2 分类对于管综分析人而言,可以理清思路,对设计人的特点有所了解,可以对其提出针对性的整改意见;对于设计人而言,问题更加清晰具有条理性,能对症下药,提高优化效率。
管综分析人实际起到了校审的作用,这就对管综分析人的专业素养提出了比较高的要求。
6. 结语
碰撞检测技术是BIM千里之行的第一步,使用该技术,我们可以得到设计质量的提升、建筑行业效率的提升,未来随着BIM技术的深入和广泛展开,必然会对整个建筑行业发起变革。
在憧憬未来时,我们还需面对当下:碰撞检测技术虽然有种种优点,但其毕竟只是一个工具,我们只能利用它发现错误,分析、修改及优化程度还是依赖于设计人自身的专业素养,特别是要求设计人对施工做法的了解,提出了更高的标准。
不过可以肯定的是,碰撞检测是二维设计时代向三维设计时代过渡的产物,随着三维设计的日常化,设计人对管线位置与空间关系认知能力的提升,碰撞现象会慢慢消失在日常设计过程中。
[文章编号]1619-2737(2014)06-05-813。
