光学设计基础知识点汇总
光学设计是光学工程领域中的重要组成部分，它关注光的传播、聚焦和分析等过程，以满足特定的设计需求。本文将对光学设计的基础知识点进行汇总，旨在帮助读者了解光学设计的基本原理和方法。
一、光的传播与折射
在光学设计中，光的传播和折射是非常重要的基础知识点。光的传播遵循直线传播的原则，即光线在均匀介质中直线传播。当光线从一种介质传播到另一种介质时，会发生折射现象。折射现象遵循斯涅尔定律，即入射角、折射角和两种介质的折射率之间存在一定的关系。
二、光的反射和镜面成像
反射是光学设计中另一个重要的基础知识点。根据菲涅尔反射定律，光线在平面镜上发生反射时，入射角等于反射角。基于反射原理，可对镜面成像进行分析。当光线平行于主光轴入射到凸透镜或凹透镜上时，可利用薄透镜公式计算成像位置和成像大小。
三、透镜和光的成像
透镜是光学设计中常用的元件，它可以实现对光的聚焦和分散作用。根据透镜的形状，可分为凸透镜和凹透镜。凸透镜可以使光线向主光轴聚焦，有收敛作用；凹透镜则使光线远离主光轴，具有发散作用。通过透镜公式，我们可以计算出透镜的焦距、物距、像距和成像大小等参数。 四、光的色散和光谱分析
光的色散是指光在不同介质中传播时，不同波长的光线受到的折射程度不同，使得白光分解成不同颜色的现象。通过光谱分析，我们可以获得物质的特征光谱，进而对物质进行分析和识别。光学设计中经常利用色散现象实现对光的分析和处理。
五、光学元件的设计与优化
在光学设计中，为了满足特定的设计需求，需要设计和优化各种光学元件。光学设计的目标是通过调整元件的形状、材料和参数等因素，使得光线能够达到预定的聚焦效果或光谱分析要求。常用的设计方法包括几何光学方法、光线追迹法以及优化算法等。
光学设计是一门复杂而精密的学科，需要深入了解光学基础知识和相应的数学物理知识。通过对光的传播、折射、反射、成像、色散等方面的研究，可以不断提升光学设计的能力和水平。同时，结合实际应用需求，有效运用光学元件，可以实现各种光学设备和系统的设计与制造。
希望对大家有所帮助，多谢您的浏览！
1 / 18 幻灯片1
光纤光学
第一章
光纤传输的基本理论
W-C Chen
Foshan Univ.
幻灯片2
§1. 前言
低损耗光纤的问世导致了光波技术领域的革命，开创了光纤通信的时代。光纤在工程上的使用促使人们需要对光纤进行深入研究，形成一门新的学科——光纤光学。
幻灯片3

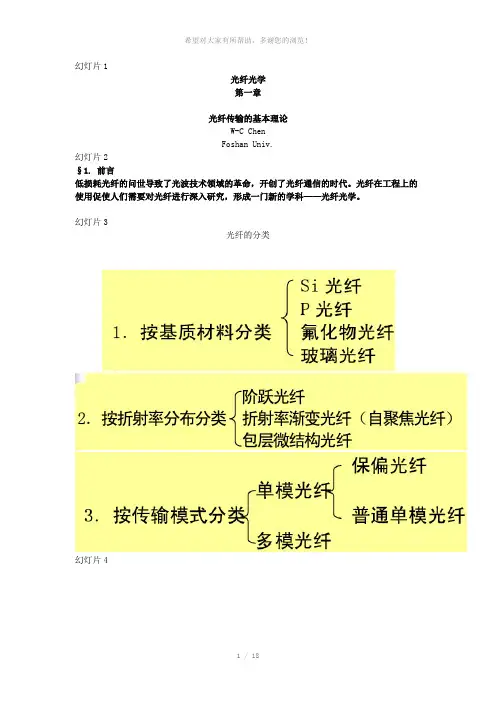

光纤的分类
幻灯片4 希望对大家有所帮助，多谢您的浏览！ 实用光纤主要的三种基本类型
(a) 突变型多模光纤； (b) 渐变型多模光纤； （c） 单模光纤
横截面2a2brn折射率分布纤芯包Ait(a)输入脉冲光线传播路径50 m125mrnAit(b)～10 m125mrnAit(c)
多模光纤
幻灯片5
阶跃折射率光纤剖面测量图（华工光通信研究所）希望对大家有所帮助，多谢您的浏览！
单模光纤
多模光纤
幻灯片6
光纤结构
光纤（Optical Fiber）是由中心的纤芯(Core)和外围的包层(Cladding)同轴组成的圆柱形细丝。
纤芯的折射率比包层稍高，损耗比包层更低，光能量主要在纤芯内传输。
包层为光的传输提供反射面和光隔离，并起一定的机械保护作用。
设纤芯和包层的折射率分别为n1和n2，光能量在光纤中传输的必要条件是n1>n2。
幻灯片7
主要用途：
突变型多模光纤只能用于小容量短距离系统。
渐变型多模光纤适用于中等容量中等距离系统。
单模光纤用在大容量长距离的系统。
特种单模光纤大幅度提高光纤通信系统的水平
1.55μm色散移位光纤实现了10 Gb/s容量的100 km的超大容量超长距离系统。
色散平坦光纤适用于波分复用系统，这种系统可以把传输容量提高几倍到几十倍。
偏振保持光纤用在外差接收方式的相干光系统， 这种系统最大优点是提高接收灵敏度，增加传输距离。
光学课程设计单缝衍射
一、教学目标
本章节的教学目标旨在让学生掌握单缝衍射现象的基本原理，学会运用衍射公式进行计算，并能够观察和分析实际衍射现象。知识目标包括：了解单缝衍射的定义、原理和特点；掌握单缝衍射公式的运用；理解衍射现象在现实生活中的应用。技能目标包括：能够运用单缝衍射公式进行简单计算；能够使用显微镜等仪器观察和分析衍射现象。情感态度价值观目标包括：培养学生的观察力、实验能力和科学思维，激发学生对光学现象的兴趣和好奇心。
二、教学内容
本章节的教学内容主要包括单缝衍射现象的原理、衍射公式的运用和实际衍射现象的分析。教学大纲如下：
1. 引言：介绍单缝衍射现象的发现和重要性。
2. 原理部分：讲解单缝衍射的原理，引导学生理解衍射现象。
3. 公式部分：教授单缝衍射公式的推导和运用方法。
4. 实验部分：指导学生进行单缝衍射实验，观察和分析衍射现象。
5. 应用部分：探讨衍射现象在现实生活中的应用。
三、教学方法
为了激发学生的学习兴趣和主动性，本章节将采用多种教学方法。包括：
1. 讲授法：讲解单缝衍射的原理和公式。
2. 讨论法：引导学生进行思考和讨论，加深对衍射现象的理解。
3. 实验法：学生进行单缝衍射实验，观察和分析衍射现象。
4. 案例分析法：通过现实生活中的实例，让学生了解衍射现象的应用。
四、教学资源
为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：
1. 教材：提供相关的光学教材，包括理论知识、实验指导和应用案例。
2. 参考书：提供光学领域的参考书籍，供学生深入学习和研究。 3. 多媒体资料：制作PPT、视频等多媒体资料，帮助学生更直观地理解单缝衍射现象。
4. 实验设备：准备显微镜、单缝衍射实验器材等，让学生能够亲自动手进行实验观察。
五、教学评估
本章节的评估方式将采用多元化的形式，以全面客观地评估学生的学习成果。评估方式包括：
1. 平时表现：通过课堂参与、提问、讨论等环节，评估学生的学习态度和理解程度。
M,S,SA
引言
目镜是目视光学系统的重要组成部分。被视察的物体通过望远镜和显微物镜成像在目镜的物方焦平面处，经目镜系统放大后将其成像在无穷远处，供人眼观察。
从目镜的光学特性来讲，具有以下特点：
（1）焦距短。一般目镜的焦距在15mm-30mm左右，和一般望远镜比起来，焦距短是它的一个特点。
（2）相对孔径比较小。由于目镜的出射光束直接进入人眼的瞳孔，人眼瞳孔的直径一般在2mm-4mm左右变化，因此大多数实验室仪器出瞳直径一般在2mm左右，目镜焦距常用的范围为15mm-30mm，故目镜的相对孔径一般小于1/5.
（3）视场角大。通常在。40左右，广角目镜的视场在。60左右。
（4）入瞳和出瞳远离透镜组
目镜设计原则：在设计目镜时，通常按反向光路计算像差，即假定物平面位于无限远，目镜对无限远目标成像，在目标的焦面上衡量系统的像差。至于目镜的光瞳位置，可以按两种方式给出。第一种方式是把实际系统的出瞳作为反向光路时目镜的入瞳，给出入瞳距离p，入瞳直径D等于系统要求的出瞳直径。在目镜像差校正的过程中，要求保证边缘视场的主光线通过正向光路时物镜的出瞳中心（即正向光路目镜的入瞳中心）。其他视场的主光线，由于存在光阑球差并不通过同一点，这样计算出来的像差和实际成像光束的像差虽完全不同，但一般较小，可以忽略。第二种方式是如果像差计算程序能够在给出实际光阑后自动求出入瞳位置，并用调整主光线位置的方法，保证不同视场的主光线通过实际光阑的中心。这样可以把正向光路时物镜的出瞳作为实际光阑给出，计算出来的像差和实际成像光是的情况符合。本设计采用第一种方法。
在望远镜和显微镜中，目前常用的目镜有惠更斯目镜、冉斯登目镜、凯涅耳目镜、对称式目镜、无畸变目镜和广角目镜。
冉斯登目镜，由两个焦距相等的平凸透镜组成，两个凸面相对，两者的间距d等于焦距的2／3。冉斯登目镜的球差、轴向色差和畸变等均小于惠更斯目镜，但垂轴色差较大。若用消色差胶合透镜代替接目镜（称为开尔纳目镜），则可校正垂轴色差。冉斯登目镜可当普通放大镜使用。本设计采用缩放法设计冉斯登目镜。
