焊缝气孔的处理方法

507焊条为什么焊接时有气孔[J507焊条焊接气孔形成原因及防止措施]气孔就是焊接时，溶池中的气泡在凝固时未能逸出，而留下来形成的孔穴。

J507碱性焊条焊时多为氮气孔、氢气孔和CO气孔。

平焊位置要较其他位置气孔多；打底层要比填充、盖面多；长弧焊要比短弧多；断弧焊要比连弧焊多；引弧、收弧和接头处要比焊缝其它位置多。

由于气孔的存在，不但会降低焊缝的致密性，削弱焊缝的有效截面积，还会降低焊缝的强度、塑性和韧性。

根据J507焊条溶滴过渡的特点、选择焊接电源、合适的焊接电流、合理的引弧和收弧、短弧操作、直线运条等方面加以控制，在焊接生产中得到了很好的质量保证。

气孔；焊接；电弧；熔孔；熔池；焊缝 1.气孔的形成熔化金属在高温时溶解大量气体，随着温度的下降，这些气体以气泡形式逐渐自焊缝中逸出，来不及逸出的气体残留在焊缝内就形成气孔。

形成气孔的气体主要有氢气和一氧化碳。

从气孔的分布状态看有单个气孔、连续气孔、密集气孔；从气孔的部位不同可分为外部气孔和内部气孔；从形状上看有针孔、圆气孔、条状气孔（气孔呈条虫形，是圆气孔的连续）、链状和蜂窝状气孔等。

就目前来说，J507焊条在焊接时产生气孔缺陷更为典型。

因此，以J507焊条焊接低碳钢为例，对产生气孔缺陷的原因与焊接工艺的关系作一些讨论。

2.J507焊条溶滴过渡的特点J507焊条为高碱度的低氢型焊条，该焊条在直流焊机反极性时方可正常使用。

因此无论采用何种类型的直流焊机，其溶滴过渡均由阳极区向阴极区过渡。

在一般手工电弧焊时，阴极区温度略低于阳极区温度。

因此，无论何种过渡形式溶滴到阴极区后温度均会降低，造成了该种焊条各溶滴的聚合过渡到溶池中去，即形成了粗溶滴过渡形式。

但由于手工电弧焊是人为的因素：如焊工熟练程度、电流电压大小等不同，其溶滴的大小也是不均匀的，形成了溶池的大小也是不均匀的。

因此，在外来及内在因素的影响下，形成了气孔等缺陷。

同时，碱性焊条药皮中又含有大量的萤石，在电弧作用之下分解出电离电位较高的氟离子，使得电弧的稳定性变差，进而又造成了电焊时溶滴过渡的不稳定因素。

激光焊接过程中气孔产生的原因及预防气孔产生的方法气孔是激光焊接过程中常见的焊接缺陷之一，对焊接质量和强度有直接影响。

以下是关于激光焊接中气孔产生的原因以及预防气孔产生的方法的详细描述：1. 气体污染：激光焊接过程中，如果焊接区域周围存在大量的气体，例如空气中的氧气、水蒸气等，这些气体会被激光能量激发，形成气泡或气孔。

首先要确保焊接区域周围的气体洁净。

2. 金属材料表面含气：金属材料的表面可能存在一定的气体含量，尤其是会被吸附的气体，如氧、氮等。

在焊接过程中，这些气体会被加热并释放出来，形成气孔。

为了预防气孔产生，需要对金属材料进行预处理，如去除表面气体、氧化皮等。

3. 焊接材料中含有挥发性元素：有些焊接材料中含有挥发性元素，如镁、锌等。

这些元素在激光焊接过程中会挥发，并形成气泡或气孔。

为了预防气孔产生，可以选择低挥发性的焊接材料。

4. 激光功率过大：激光焊接过程中，如果激光功率过大，会导致焊接区域瞬间升温过高，形成蒸汽，进而形成气孔。

要合理控制激光功率，尽量避免过高的温度。

5. 极性不当：激光焊接中，电极和焊接工件的极性选择不当也会导致气孔产生。

正确选择和调整电极和工件的极性可以有效地减少气孔的产生。

6. 引热区不足：激光焊接时，引热区的大小直接影响了焊接过程中金属材料的液态区域大小。

如果引热区不足，金属材料无法充分熔化，容易形成气孔。

要根据焊接材料的性质和要求，合理调整引热区的大小。

7. 激光焊接速度过快：焊接速度过快会导致焊缝区域的金属无法完全熔化和扩散，从而形成气孔。

在焊接过程中，应根据具体情况适度降低焊接速度，保证金属熔池的稳定性。

8. 过高的焊接压力：焊接压力过高会导致焊接区域的金属材料被排压，并使金属熔池内的气体无法自由扩散和排除，从而形成气孔。

在激光焊接过程中，需要合适地选择和调整焊接压力。

9. 不适当的气体保护：激光焊接中常用的气体保护有惰性气体，如氩气、氦气等，以及活性气体，如氧气、二氧化碳等。

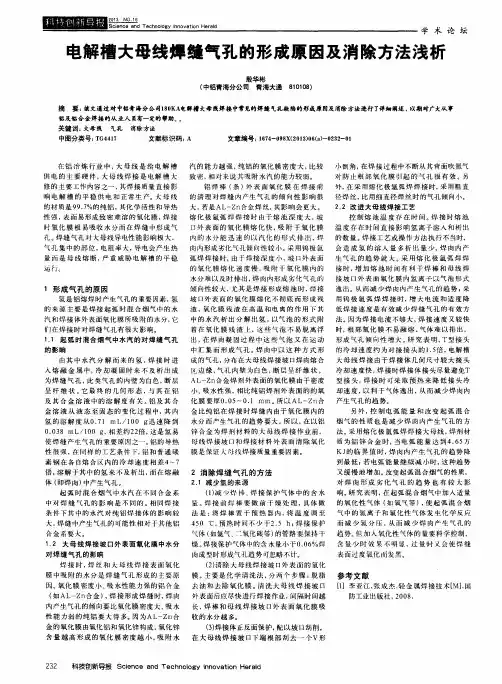

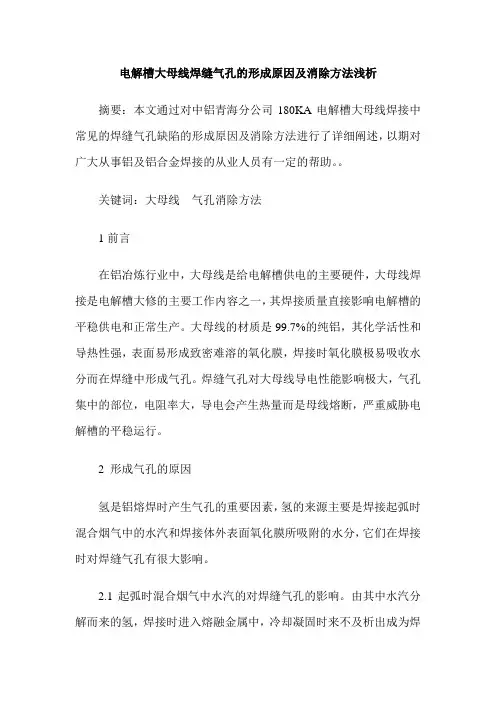

电解槽大母线焊缝气孔的形成原因及消除方法浅析摘要：本文通过对中铝青海分公司180KA电解槽大母线焊接中常见的焊缝气孔缺陷的形成原因及消除方法进行了详细阐述，以期对广大从事铝及铝合金焊接的从业人员有一定的帮助。

关键词：大母线气孔消除方法1前言在铝冶炼行业中，大母线是给电解槽供电的主要硬件，大母线焊接是电解槽大修的主要工作内容之一，其焊接质量直接影响电解槽的平稳供电和正常生产。

大母线的材质是99.7%的纯铝，其化学活性和导热性强，表面易形成致密难溶的氧化膜，焊接时氧化膜极易吸收水分而在焊缝中形成气孔。

焊缝气孔对大母线导电性能影响极大，气孔集中的部位，电阻率大，导电会产生热量而是母线熔断，严重威胁电解槽的平稳运行。

2 形成气孔的原因氢是铝熔焊时产生气孔的重要因素，氢的来源主要是焊接起弧时混合烟气中的水汽和焊接体外表面氧化膜所吸附的水分，它们在焊接时对焊缝气孔有很大影响。

2.1起弧时混合烟气中水汽的对焊缝气孔的影响。

由其中水汽分解而来的氢，焊接时进入熔融金属中，冷却凝固时来不及析出成为焊缝气孔，此类气孔的内壁为白色，断层呈纤维状。

它最终的几何形态，与其在铝及其合金溶液中的溶解度有关。

铝及其合金溶液从液态至固态的变化过程中，其内氢的溶解度从0.71mL/100g迅速降到0.038mL/100g，相差约22倍，这是氢易使焊缝产生气孔的重要原因之一。

铝的导热性很强，在同样的工艺条件下，铝和普通碳素钢在各自熔合区内的冷却速度相差4～7倍，溶解于其中的氢来不及析出，而在熔融体（即焊肉）中产生气孔。

起弧时混合烟气中水汽在不同合金系中对焊缝气孔的影响是不同的。

相同焊接条件下其中的水汽对纯铝焊接体的影响较大，焊缝中产生气孔的可能性相对于其他铝合金系要大。

2.2大母线焊接坡口外表面氧化膜中水分对焊缝气孔的影响。

焊接时，焊丝和大母线焊接表面氧化膜中吸附的水分是焊缝气孔形成的主要原因。

氧化膜密度小、吸水性能力强的铝合金（如AL-Zn合金），焊接形成焊缝时，焊肉内产生气孔的倾向要比氧化膜密度大、吸水性能力弱的纯铝要大得多。

致 密， 相 对来 说 其 吸附 水汽 的能 力较 弱。 对 防止 根 部 氧 化 膜 引起 的 气 孔 很 有 效 。另
铝焊 棒 （ 条） 外 表 面 氧 化 膜 在 焊 接 前 外， 在 采 用熔 化 极 氩 弧 焊 焊 接 时 ， 采 用粗 直 的 清 理 对 焊 缝 内 产 生 气孔 的 倾 向性 影 响很 径焊 丝 ， 比用细 直 径 焊 丝 时 的气 孔倾 向小 。
１ 形成 气 孔 的原因
的来 源 主 要 是 焊 接 起 弧 时 混 合 烟 气 中的 水 汽 和 焊 接 体 外 表面 氧化 膜 所 吸 附 的水分 ， 它 们 在 焊 接 时 对 焊缝 气 孔有 很 大 影响 。 的影 响
氢是 铝 熔 焊时 产 生气 孔的 重要 因素 ， 氢 坡 口外 表面 的 氧化 膜 熔 化 不 彻 底 而 形 成 残 用 钨 极 氩 弧 焊 焊 接 时 ， 增 大 电流 和 适 度 降
孔。 焊 缝 气 孔 对 大母 线导 电性 能 影响 极 大 ，
口外 表 面 的 氧 化 膜 熔 化 快 ， 吸 附 于 氧 化 膜 温 度 存 在 时 间直 接 影 响 氢 离子 溶 入 和 析 出
内的水分能 迅速 的以汽化的形式 排出， 焊 的数 量 。 焊 接 工 艺或 操作 方法 执 行 不当时 ，
着在氧化膜 残渣 上， 这 些 气 泡 不 易 脱 离 浮 时 ， 根 部 氧化 膜 不 易 融 熔 ， 气体 难 以 排 出 ，
中汇集而形成气孔 。 焊 肉中 以这 种 方 式 形 的冷 却 速 度 约 为对 接 接 头 的 １ ． ５ 倍， 电解 槽 冷 却速 度 快 ， 焊 接 时 焊 接 体 接 头尽 量 避 免Ｔ
运 行。
的 氧化 膜 熔 化 速 度 慢 ， 吸 附 于 氧 化 膜 内的 接 时 ， 增 加 熔 池 时 间 有 利 于 焊 棒 和 母 线 焊 水 分 难 以及 时 排 出 ， 焊 肉内形 成 劣化 气孔 的 接 坡 口外 表 面 氧 化 膜 内氢 离 子 以 气 泡 形 式 倾 向性较 大 ， 尤其是焊接形成熔池时， 焊 接 逸 出 。 从 而 减 少 焊 肉内 产生 气 孔 的趋 势 ； 采 渣， 氧 化 膜 残 渣 在 高 温 和 电 离 的 作 用 下 其 低 焊 接 速 度是 有 效 减 少 焊 缝 气孔 的 有 效 方 中 的 水 汽 析 出分 解 出 氢 ， 以气 泡 的 形 式 附 法 。 因 为焊 接 电流 不 够大 ， 焊 接 速度 又较 快
