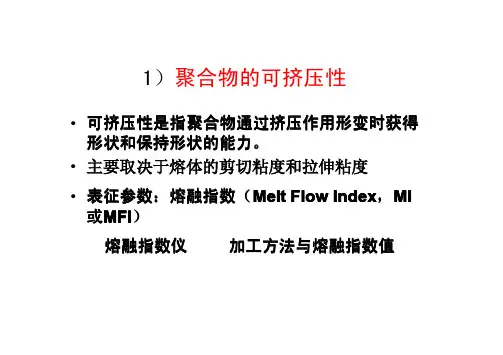

聚合物加工方法

（２）熔融温度和熔融时间 熔融温度和熔融时间 ↑，均相成核 熔融温度和熔融时间↑ 为主，结晶速度慢，晶体尺寸较 大； ↑结晶速度快，晶 反之，异相成核 反之，异相成核↑ 体小而均匀。
（3） 应力作用 晶体形态 a. a.晶体形态 � 无应力：对称球晶。 ↑：拉长球晶，串晶等。 � 应力 应力↑ 原因： 应力 ↑ 晶体中伸直链数 ↑。 应力↑ 晶体中伸直链数↑ 结晶速度 b. b.结晶速度 应力 ↑，结晶速度 ↑加快作用。 应力↑ ，结晶速度↑ 原因：初级晶核 —“ 原纤 ” 的浓度随拉伸 或剪切速率增大而升高。
相容性是指聚合物能够容纳尽可能多的添加剂并形成均匀、 稳定体系的功能。 添加剂只有与树脂间有良好的相容性才能长期、稳定、均 匀地存在于制品中，有效地发挥其功能。 如果相容性不好，则易发生 “出汗”或“喷霜”现象。
(2) 添加剂的耐久性
添加剂的损失主要有三条途径 :挥发、抽出和迁移， 添加剂的损失量主要与添加剂的分子量大小、在介质中的 溶解度及在树脂中的溶解度有关。 耐久性要求添加剂长期存在于制品中。
螺杆各段的功能 ：主要功能是输送固体物料，要保证较高的固 加料段 加料段：主要功能是输送固体物料，要保证较高的固 体输送能力，螺槽的截面积应大，故螺槽深度应较 大，一般应为 0.1 ～0.15D ，并保持根径不变； 大，一般应为0.1 0.1～ 0.15D，并保持根径不变； ：主要功能是压实并熔融物料，且将物料中夹 压缩段 压缩段：主要功能是压实并熔融物料，且将物料中夹 带的气体向加料段排出，为适应这一要求，通常使这 一段螺槽由深逐渐变浅，直至计量段的螺槽深度； 计量段 ：主要功能是使熔体进一步塑化均匀，并使料 计量段：主要功能是使熔体进一步塑化均匀，并使料 流定量、定压地挤出，这段螺槽的深度比较浅，一般 为0.02 ～0.06D ，且根径不变。 0.02～ 0.06D，且根径不变。

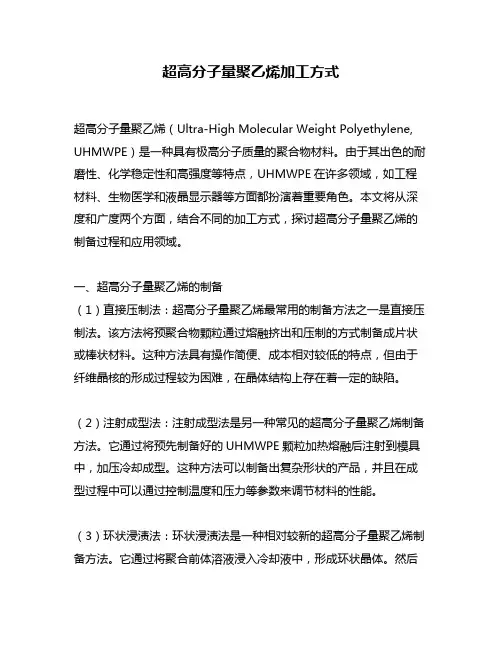

超高分子量聚乙烯加工方式超高分子量聚乙烯（Ultra-High Molecular Weight Polyethylene, UHMWPE）是一种具有极高分子质量的聚合物材料。

由于其出色的耐磨性、化学稳定性和高强度等特点，UHMWPE在许多领域，如工程材料、生物医学和液晶显示器等方面都扮演着重要角色。

本文将从深度和广度两个方面，结合不同的加工方式，探讨超高分子量聚乙烯的制备过程和应用领域。

一、超高分子量聚乙烯的制备（1）直接压制法：超高分子量聚乙烯最常用的制备方法之一是直接压制法。

该方法将预聚合物颗粒通过熔融挤出和压制的方式制备成片状或棒状材料。

这种方法具有操作简便、成本相对较低的特点，但由于纤维晶核的形成过程较为困难，在晶体结构上存在着一定的缺陷。

（2）注射成型法：注射成型法是另一种常见的超高分子量聚乙烯制备方法。

它通过将预先制备好的UHMWPE颗粒加热熔融后注射到模具中，加压冷却成型。

这种方法可以制备出复杂形状的产品，并且在成型过程中可以通过控制温度和压力等参数来调节材料的性能。

（3）环状浸渍法：环状浸渍法是一种相对较新的超高分子量聚乙烯制备方法。

它通过将聚合前体溶液浸入冷却液中，形成环状晶体。

然后通过复合、分离和后处理等步骤，制备出超高分子量聚乙烯材料。

这种方法制备的UHMWPE材料具有更高的分子量和更好的损伤耐受性，但制备过程相对复杂。

二、超高分子量聚乙烯的应用领域超高分子量聚乙烯由于其独特的性能，在多个领域得到了广泛的应用。

（1）工程材料：超高分子量聚乙烯在工程材料领域具有出色的耐磨性和化学稳定性。

它可以用于制造输送设备的零部件、轴承、导轨等耐磨件，同时还可应用于船舶零部件、冶金设备和采矿行业等领域。

（2）生物医学：由于超高分子量聚乙烯具有较好的生物相容性和生物降解性，它在生物医学领域被广泛应用于人工关节、骨科器械和医用缝线等方面。

其材料的低摩擦系数和高强度也使其成为人工心脏瓣膜和血管支架等重要医疗器械的理想选择。

聚合物干法刻蚀代加工聚合物干法刻蚀代加工是一种新兴的制造技术，它通过应用聚合物材料的干法刻蚀过程，使得零件不仅获得更加精确的表面粗糙度，而且也可实现复杂的几何结构。

它是单步运作的，相比传统的加工方法，大大节省了加工时间和生产成本。

一、聚合物干法刻蚀代加工的基本原理聚合物干法刻蚀代加工，是基于聚合物制品粉末化的原理，即使用激光能量烧灼聚合物材料，产生一种非炸药性烧灼原理，将聚合物材料熔化，然后通过一个专门用来精确物体切削的切削装置，将材料刻蚀，最终成型。

二、聚合物干法刻蚀代加工的的主要优势1、快速：使用聚合物干法刻蚀代加工，可以大大减少加工时间，并且由于干法刻蚀过程只需要一步，可以减少由传统加工方法需要多次加工以及测量定位带来的工作量，使得整个加工流程大大简化。

2、精度：聚合物材料的光束能量分布比传统机械加工方式更精确，可以实现高精度零件的制作，适用于\精密机械，电子元件和显微医学设备等具有特定要求的精密部件的制造。

3、环保：聚合物刻蚀过程不会产生任何污染，而且所用能源也比传统机械加工方式要低，是一种绿色环保的加工技术。

三、聚合物干法刻蚀代加工中使用的聚合物材料聚合物干法刻蚀代加工中使用的聚合物材料主要有聚碳酸酯(PC)、聚酰胺(PA)、聚氨酯(PU)、聚乙烯(PE)等，这类聚合物具有良好的机械性能，可以满足不同加工需求。

四、应用领域目前，聚合物干法刻蚀代加工已成功应用于微电子元器件、电力配件、汽车、航空航天等领域的加工制造中，为高精度零件制造提供了新的技术手段。

总之，聚合物干法刻蚀代加工具有快速、精度高、环保优势，以及可满足不同加工需要的聚合物材料，已经形成良好的发展时机，在未来发展趋势十分乐观。

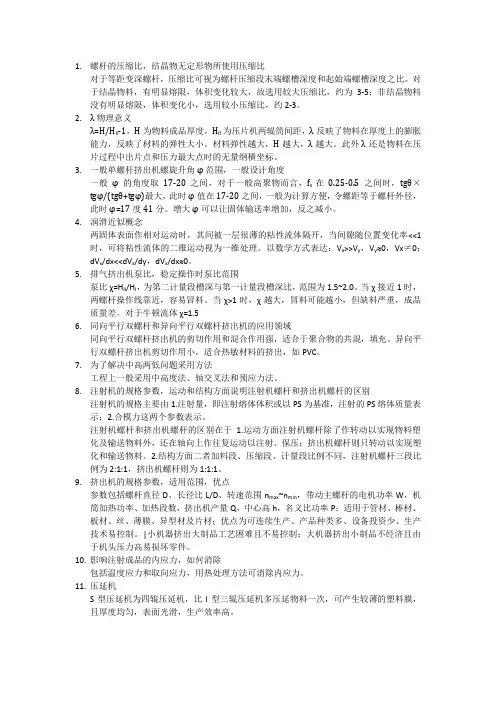

1.螺杆的压缩比，结晶物无定形物所使用压缩比对于等距变深螺杆，压缩比可视为螺杆压缩段末端螺槽深度和起始端螺槽深度之比。

对于结晶物料，有明显熔限，体积变化较大，故选用较大压缩比，约为3-5；非结晶物料没有明显熔限，体积变化小，选用较小压缩比，约2-3。

2.λ物理意义λ=H/H0-1，H为物料成品厚度，H0为压片机两辊筒间距，λ反映了物料在厚度上的膨胀能力，反映了材料的弹性大小。

材料弹性越大，H越大，λ越大。

此外λ还是物料在压片过程中出片点和压力最大点时的无量纲横坐标。

3.一般单螺杆挤出机螺旋升角φ范围，一般设计角度一般φ的角度取17-20之间，对于一般高聚物而言，f s在0.25-0.5之间时，tgθ×tgφ/(tgθ+tgφ)最大，此时φ值在17-20之间，一般为计算方便，令螺距等于螺杆外径，此时φ=17度41分。

增大φ可以让固体输送率增加，反之减小。

4.润滑近似概念两固体表面作相对运动时，其间被一层很薄的粘性流体隔开，当间隙随位置变化率<<1时，可将粘性流体的二维运动视为一维处理。

以数学方式表达：V x>>V y，V y≈0，Vx≠0；dV x/dx<<dV x/dy，dV x/dx≈0。

5.排气挤出机泵比，稳定操作时泵比范围泵比χ=H II/H I，为第二计量段槽深与第一计量段槽深比，范围为1.5~2.0。

当χ接近1时，两螺杆操作线靠近，容易冒料。

当χ>1时，χ越大，冒料可能越小，但缺料严重，成品质量差。

对于牛顿流体χ=1.56.同向平行双螺杆和异向平行双螺杆挤出机的应用领域同向平行双螺杆挤出机的剪切作用和混合作用强，适合于聚合物的共混，填充。

异向平行双螺杆挤出机剪切作用小，适合热敏材料的挤出，如PVC。

7.为了解决中高两低问题采用方法工程上一般采用中高度法、轴交叉法和预应力法。

8.注射机的规格参数，运动和结构方面说明注射机螺杆和挤出机螺杆的区别注射机的规格主要由1.注射量，即注射熔体体积或以PS为基准，注射的PS熔体质量表示；2.合模力这两个参数表示。
