一款小型多媒体有源音箱制作全程指导

××大学××学院××系××课程设计MINI音响的制作学生姓名学号所在系专业名称班级指导教师成绩××大学××学院二○一一年十二月摘要：随着电子技术的发展，音箱越来越受到人们的关注和使用。

音响是将电信号还原成声音信号的一种装置，还原真实性将作为评价音箱性能的重要标准。

有源音箱就是带有功率放大器的音箱系统。

把功率放大器与扬声器系统做成一体，可直接与一般的音源（如随声听、CD机、影碟机等）搭配，构成一套完整的音响组合。

而迷你音箱就是一款简单的有源音响，本文主要介绍了迷你音响的构成、功能、及工作原理，它主要是由TDA2822芯片所组成的集成功放电路构成。

本身具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点。

是一种可普遍用于家庭音响系统、立体声唱机等电子系统中，便于携带，适用性强。

关键字：音响，TDA2822，晶体管，电解电容Abstract: With the development of electronic technology, sound box by the people more and more attention and use. Audio is reductive into electrical signals will be the voice signal a device, restore authenticity as a performance evaluation of the speakers will be important standard. Active speakers with power amplifier is the speaker system. Put the power amplifier and the speaker system into an organic whole, can be directly with general of the audio source (such as sound with listening, CD, DVD player, etc) is tie-in, form a complete set of sound system. And mini speaker is a simple active acoustics, this paper mainly introduces the mini audio the structure, function, and working principle, which is mainly composed of TDA2822 chip of integrated amplifier circuit to form. Itself has the power supply voltage range wide, static power consumption is small, can a single power use, price is low wait for an advantage. Is a commonly used to family sound system, stereo, and other electronic system CD player, easy to carry, applicability.Key words:Audio, TDA2822, transistors, electrolytic capacitors目录前言 (1)1. 总体设计方案 (2)1.1 方案设计 (2)1.2 方案论证 (3)1.3 音响设计的任务与要求 (3)1.4 音响总体设计 (3)2. 单元模块设计 (4)2.1 音响电路设计 (4)2.1.1 外置电源电路 (4)2.1.2 功放电路 (5)2.1.3 音源设计 (6)2.1.4 音箱设计 (6)2.2 主要元件介绍 (7)2.2.1 TDA2822 集成功放 (7)2.2.2 晶体管 (8)2.2.3 电容 (9)3. 系统功能 (10)3.1 特征及功能 (10)3.2 PCB 的制作 (10)4. 设计总结 (11)5. 参考文献 (11)6. 附录 (13)前言随着人民生活水平的提高，人们学会了更多精神文化的享受，音乐已经成为了人们生活中不可或缺的一部分，对音响的要求也越来越高。

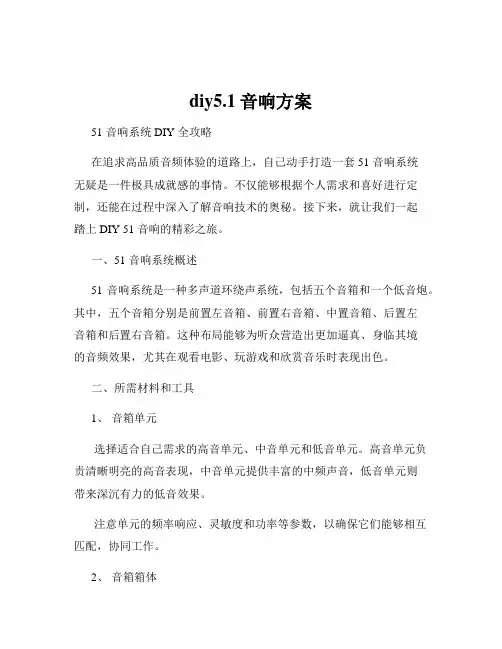

diy5.1音响方案51 音响系统 DIY 全攻略在追求高品质音频体验的道路上，自己动手打造一套 51 音响系统无疑是一件极具成就感的事情。

不仅能够根据个人需求和喜好进行定制，还能在过程中深入了解音响技术的奥秘。

接下来，就让我们一起踏上 DIY 51 音响的精彩之旅。

一、51 音响系统概述51 音响系统是一种多声道环绕声系统，包括五个音箱和一个低音炮。

其中，五个音箱分别是前置左音箱、前置右音箱、中置音箱、后置左音箱和后置右音箱。

这种布局能够为听众营造出更加逼真、身临其境的音频效果，尤其在观看电影、玩游戏和欣赏音乐时表现出色。

二、所需材料和工具1、音箱单元选择适合自己需求的高音单元、中音单元和低音单元。

高音单元负责清晰明亮的高音表现，中音单元提供丰富的中频声音，低音单元则带来深沉有力的低音效果。

注意单元的频率响应、灵敏度和功率等参数，以确保它们能够相互匹配，协同工作。

2、音箱箱体可以选择实木、MDF（中密度纤维板）或其他合适的材料制作音箱箱体。

箱体的尺寸和形状会影响音质，需要根据单元的特性进行设计。

确保箱体结构坚固，内部有适当的吸音材料，以减少共振和驻波的影响。

3、功放51 声道的功放是系统的核心，负责驱动各个音箱。

可以选择分立元件功放或集成芯片功放。

关注功放的功率输出、失真度、信噪比等参数，确保其能够满足音箱的需求，并提供清晰、干净的声音。

4、音频线使用高质量的音频线来连接各个音箱和功放，以减少信号损失和干扰。

常见的音频线有 RCA 线、XLR 线和喇叭线等，根据实际情况选择合适的类型和规格。

5、工具电钻、锯子、螺丝刀、焊接工具等基本工具，用于制作音箱和安装组件。

三、音箱制作1、设计音箱箱体根据所选的音箱单元和个人喜好，确定音箱的尺寸、形状和内部结构。

可以参考一些经典的音箱设计案例，或者使用专业的音箱设计软件进行模拟和优化。

一般来说，前置音箱和中置音箱可以采用相同的箱体设计，后置音箱可以相对较小，以适应摆放位置。

自制音箱方案自制音箱一直以来都是音乐爱好者们的热门话题之一，通过自己动手打造一套独特的音箱系统，不仅可以享受到高品质的音质，还可以展现个人的创意和技巧。

本文将介绍一种简单易行的自制音箱方案，帮助读者快速搭建自己的音响系统。

材料准备：1.音箱单位：大功率低音炮、喇叭单元、高音单元2.音箱箱体：木质箱体3.音频放大器：功放或板载放大器4.音频线材：音频信号线和电源线5.其它：定位螺丝、绝缘胶垫等步骤一：音箱单位的选择和安装首先，我们需要选择合适的低音炮、喇叭单元和高音单元。

在选择时，可以根据自己的个人口味和需求来挑选，同时也要考虑到它们的功率和音质特性。

安装音箱单位时，需要根据其规格和要求进行正确的连接。

一般来说，连接是通过音频信号线和螺丝进行的。

确保连接牢固，避免产生松动或接触不良的情况。

步骤二：音箱箱体的制作和装配音箱箱体是保证音质的重要组成部分。

我们可以选择木质箱体，因为木质具有较好的隔音效果和音响效果。

制作箱体时，需要根据音箱单位的尺寸和数量来设计合适的箱体大小。

首先，将木板按照尺寸要求切割成所需的板块，然后使用螺丝或胶水将板块组装成箱体的框架。

最后，将音箱单位安装到箱体内，并用定位螺丝固定。

步骤三：音频放大器的连接和调试音频放大器是用来放大音频信号以驱动音箱单位的设备。

我们可以选择合适的功放或板载放大器，根据其规格和特性进行连接。

首先，将音频放大器与音箱单位进行连接。

根据放大器的输入和输出接口来选择正确的线缆，并确保连接稳固。

然后，将音频放大器的电源线接入电源插座，确保电源供应稳定。

调试音频放大器时，可以按照放大器的说明书进行操作。

通常需要根据音箱单位的特性调整音量、高低音等参数，以获得最佳的音质效果。

步骤四：细节调整和优化完成上述步骤后，我们可以进行一些细节调整和优化，以提升音箱的性能和外观。

首先，检查整个音箱系统的连接和固定情况，确保没有松动或接触不良的部分。

可以使用胶垫等材料进行隔离和固定。

音箱工艺流程音箱工艺流程音箱生产是一个复杂而精细的过程，既需要工程技术的支持，又需要艺术设计的指导。

下面将为大家介绍一个典型的音箱工艺流程。

第一步：设计方案确定音箱的设计是整个工艺流程的基础，要根据客户需求和市场趋势来确定设计方案。

设计师要考虑音箱的形状、材质、尺寸、音质等因素，制作出满足要求的样板。

第二步：模具制作根据设计方案，制作音箱的外壳模具。

模具制作需要经验丰富的操作工，他们根据设计图纸精确测量，并运用切削工具将材料切割成所需形状。

然后通过精细调整来保证模具的精度和质量。

第三步：喷涂音箱外壳经过模具成形后，会进行喷涂工艺。

首先进行打磨处理，使外表光滑细腻。

然后使用专业的喷涂设备，将涂料均匀喷涂在外壳上，并通过烘干使喷涂的涂料牢固附着在外壳表面。

第四步：组装喷涂完成后，开始音箱的组装工艺。

首先，将电子元件按照电路原理图进行布局，焊接连接。

然后，将喇叭单元、导热片等固定在音箱壳体内。

再将外壳和内部组件进行正确的连接，确保电子元件和外壳的固定性和稳定性。

第五步：音质调试组装完成后，需要进行音质调试工艺。

音箱制造商会根据设计要求和市场反馈，使用专业音频设备对音箱进行调试和优化，确保音质达到最佳状态。

在调试过程中，会对音箱的频率响应、失真率、噪音等进行仔细测试和调整。

第六步：质量检验音箱制造商会对完成的音箱进行质量检验。

质量检验包括外观检查、电气性能测试、音质测试等方面，确保音箱的质量符合要求，并及时修复、更换存在问题的部件。

只有通过严格的质量检验后，音箱才能正式出厂。

第七步：包装和出货经过质量检验合格后，音箱进行包装工艺。

包装过程中，首先对音箱进行整理，然后使用专用包装材料进行包装，保护音箱的外壳和内部部件。

最后，将包装完成的音箱进行入库，等待出货。

总结音箱工艺流程是一个包含多个环节的复杂工序，需要各个环节的有效合作和专业技术的支持。

只有通过严格的工艺流程，才能制造出质量稳定、音质优良的音箱产品，满足市场和用户的需求。

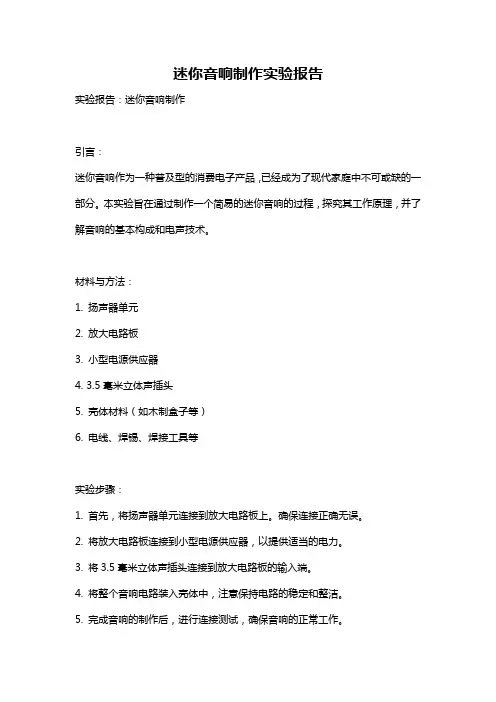

迷你音响制作实验报告
实验报告：迷你音响制作
引言：
迷你音响作为一种普及型的消费电子产品，已经成为了现代家庭中不可或缺的一部分。

本实验旨在通过制作一个简易的迷你音响的过程，探究其工作原理，并了解音响的基本构成和电声技术。

材料与方法：
1. 扬声器单元
2. 放大电路板
3. 小型电源供应器
4. 3.5毫米立体声插头
5. 壳体材料（如木制盒子等）
6. 电线、焊锡、焊接工具等
实验步骤：
1. 首先，将扬声器单元连接到放大电路板上。

确保连接正确无误。

2. 将放大电路板连接到小型电源供应器，以提供适当的电力。

3. 将3.5毫米立体声插头连接到放大电路板的输入端。

4. 将整个音响电路装入壳体中，注意保持电路的稳定和整洁。

5. 完成音响的制作后，进行连接测试，确保音响的正常工作。

6. 可以根据个人喜好装饰音响的外观，使其更加美观。

结果与讨论：
经过以上步骤，制作的迷你音响可以正常工作，通过接入音源设备（如手机、电脑等）并打开音源，可以正常放音。

扬声器单元将电能转换为机械能，从而产生声音。

放大电路板可以放大音源的信号，提供足够的功率给扬声器单元，从而使得声音更大更清晰。

总结：
通过这次制作迷你音响的实验，我们了解到音响的基本构成和工作原理。

音响由扬声器单元、放大电路和电源供应器组成。

扬声器单元负责将电能转换为机械能，产生声音；放大电路负责放大音源的信号，提供足够的功率给扬声器单元；电源供应器提供必要的电力。

通过合理的连接和布置，我们可以制作出一个简易的迷你音响，并且在日常生活中享受音乐的美妙。

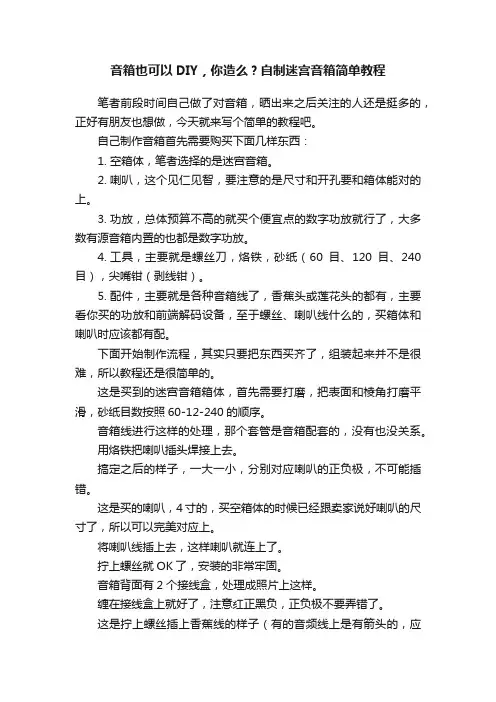

音箱也可以DIY，你造么？自制迷宫音箱简单教程笔者前段时间自己做了对音箱，晒出来之后关注的人还是挺多的，正好有朋友也想做，今天就来写个简单的教程吧。

自己制作音箱首先需要购买下面几样东西：1.空箱体，笔者选择的是迷宫音箱。

2.喇叭，这个见仁见智，要注意的是尺寸和开孔要和箱体能对的上。

3.功放，总体预算不高的就买个便宜点的数字功放就行了，大多数有源音箱内置的也都是数字功放。

4.工具，主要就是螺丝刀，烙铁，砂纸（60目、120目、240目），尖嘴钳（剥线钳）。

5.配件，主要就是各种音箱线了，香蕉头或莲花头的都有，主要看你买的功放和前端解码设备，至于螺丝、喇叭线什么的，买箱体和喇叭时应该都有配。

下面开始制作流程，其实只要把东西买齐了，组装起来并不是很难，所以教程还是很简单的。

这是买到的迷宫音箱箱体，首先需要打磨，把表面和棱角打磨平滑，砂纸目数按照60-12-240的顺序。

音箱线进行这样的处理，那个套管是音箱配套的，没有也没关系。

用烙铁把喇叭插头焊接上去。

搞定之后的样子，一大一小，分别对应喇叭的正负极，不可能插错。

这是买的喇叭，4寸的，买空箱体的时候已经跟卖家说好喇叭的尺寸了，所以可以完美对应上。

将喇叭线插上去，这样喇叭就连上了。

拧上螺丝就OK了，安装的非常牢固。

音箱背面有2个接线盒，处理成照片上这样。

缠在接线盒上就好了，注意红正黑负，正负极不要弄错了。

这是拧上螺丝插上香蕉线的样子（有的音频线上是有箭头的，应该将箭头指向喇叭的方向）。

这是我买的一个很便宜的功放，简单的接好之后，就大功告成了。

接上手机先听一下，音质完全可以让人满意，秒超平这种话不能乱说，但是足够有把握不被同价位的有源音箱秒掉。

怎么样，是不是很简单？虽然步骤简单，但是要花费的功夫还是挺多的，用砂纸打磨的时候一定要去方便处理灰尘的地带，并且戴上口罩，不要怪我没提醒你哦！如果你也想做一个自己的音箱，并且还有不明白的地方的话，欢迎在评论区给我留言哈~如果你也热爱数码，欢迎关注《轻数码》头条号，各种原创数码观点全在这里等你哦~。

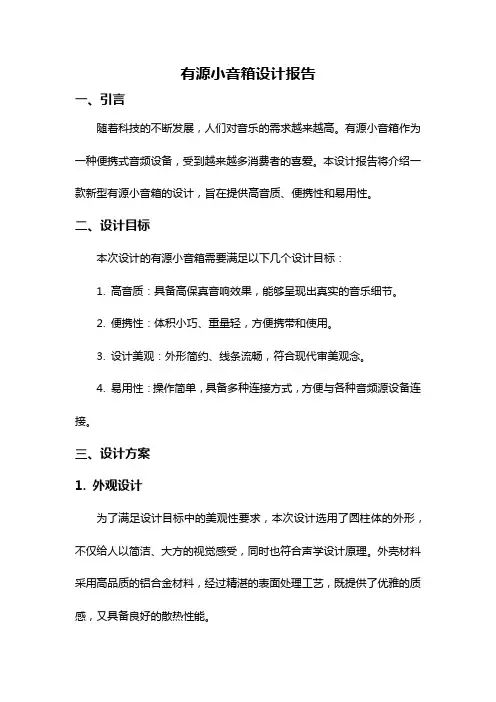

有源小音箱设计报告一、引言随着科技的不断发展，人们对音乐的需求越来越高。

有源小音箱作为一种便携式音频设备，受到越来越多消费者的喜爱。

本设计报告将介绍一款新型有源小音箱的设计，旨在提供高音质、便携性和易用性。

二、设计目标本次设计的有源小音箱需要满足以下几个设计目标：1. 高音质：具备高保真音响效果，能够呈现出真实的音乐细节。

2. 便携性：体积小巧、重量轻，方便携带和使用。

3. 设计美观：外形简约、线条流畅，符合现代审美观念。

4. 易用性：操作简单，具备多种连接方式，方便与各种音频源设备连接。

三、设计方案1. 外观设计为了满足设计目标中的美观性要求，本次设计选用了圆柱体的外形，不仅给人以简洁、大方的视觉感受，同时也符合声学设计原理。

外壳材料采用高品质的铝合金材料，经过精湛的表面处理工艺，既提供了优雅的质感，又具备良好的散热性能。

2. 音质设计本次设计采用双音腔设计，以提供更加丰富的音质表现力。

主音腔中选用了一对高保真音箱单元，由专业音质调试师调整高音和中低音的平衡，以展现出最真实自然的音效。

辅助音腔的加入则增强了低频的冲击感，为音乐带来更加震撼的效果。

3. 功能设计为了提升用户体验，本次设计还加入了一些实用的功能。

- 蓝牙连接：支持蓝牙5.0技术，用户可以通过蓝牙连接手机、平板等设备，无需使用额外的线缆连接。

- 有线连接：除了蓝牙连接，本音箱还配备了多种有线连接接口，如AUX接口、USB接口等，以满足不同音频源设备的连接需求。

- 充电和续航：内置高容量锂电池，支持充电功能，充满电后可以连续播放多小时音乐。

四、性能测试设计完成后，我们对音箱的性能进行了多项测试。

1. 音频参数测试通过专业设备对音箱的声音频率响应、失真率等参数进行了精确测量，结果表明音箱在20Hz - 20kHz频率范围内存在于人耳可接受的失真率范围内，音乐细节表现力出色。

2. 音质测试我们邀请了音乐爱好者进行了音质评测，结果显示音箱的音质表现非常出色，高音还原度高，低音冲击力强，整体音质清晰、平衡。

手把手教你制作音响很久前就想自己做个有源音箱了，暑假终于开始，于是准备正式开工。

为什么要做？首先，不只一位同学提醒我，买一个电脑音箱也不过一百元，自己做又费时又费力，花费多不说，音质还可能很一般（说得我心里都快没底气了），然后鼓起勇气打断他们回避这一点说：不要提成本嘛！要的就是体现地道的DIY精神，要亲手尝试才有意思嘛。

其次，还真的从心眼儿里想了解一下制作音箱方方面面的步骤及知识，对于我这样一个爱动手，不甘心只饱眼福的人来说，下这个决心并坚持最终胜利是件很正常的事（有点自夸哈）。

再次，人家这是第一次嘛！不要打击人家的热情！――看到这句话，大Q站长不要激动哈。

人家还是第一次写DIY手记，并且发到咱们论坛上嘛！！还是希望首先得到大Q的支持。

^_^言归正传，来说制作音箱的具体内容吧。

一、首先确定要使用的功放芯片：选用TDA1521 （还可以选LM1875,以后尝试）高保真功放IC TDA 1521采用九脚单列直插式塑料封装，是飞利浦2×15W单片功放集成电路, 外围元件极少, 使用方便, 具有短路保护和静噪功能 , 电源内阻要小于4欧 , 以确保负载短路保护功能可靠动作。

电器特性参数:(Vcc=±16V RL=8Ω f=1KHz Ta=25℃)1、电源电压：Vcc = ±7.5 -- ±20V 推荐值：±15V2、输出功率： Po =2×12W(THD=0.5%) BTL形式时 Po = 30 W3、电压增益： Gv = 30dB4、通道隔离度:CT=70dB5、输出噪声电压： Vno = 70uV （Rg=2KΩ）具有输出功率大、两声道增益差小、有过热过载短路保护。

二、确定功放电路。

根据手册设计并用Protel画好电路图，以便对照焊接实物，没什么难度，公开公开。

电源部分功放部分电路中还欠缺一个单调调节电路和一个喇叭防冲击电路，暂时统统忽略，减小制作难度。

小音箱制作教学设计一、引言小音箱制作是一项有趣且实用的DIY项目，可以让我们在家中享受高品质音乐，同时也能提高我们的动手能力和创造力。

本篇文章将介绍如何制作一个简单的小音箱，并提供详细的教学设计。

二、材料准备1. 木板：选择一块坚固的木板作为音箱外壳，可以根据个人喜好选择木板的颜色和纹理。

2. 音箱单元：选购合适尺寸和功率的音箱单元，确保音质清晰。

3. 音箱线路板：选择适合的线路板，确保连接稳定。

4. 音箱配件：包括音箱绝缘垫、螺丝、胶水等配件，用于固定和连接各个部件。

5. 工具：锯子、电钻、螺丝刀、胶水等基本工具。

三、制作步骤1. 设计音箱外观：根据个人想法和需求，设计音箱的外观形状和尺寸。

可以简约大方，也可以创意十足，注重个性化。

2. 切割木板：根据设计好的尺寸，使用锯子将木板切割成所需的各个部件，包括音箱主体和前后面板。

3. 安装音箱单元：根据音箱单元的尺寸，在前面板上标出合适的位置，并使用电钻将音箱单元固定在前面板上。

4. 连接线路板：根据音箱单元的连接方式，将线路板连接到音箱单元上。

确保连接稳固可靠。

5. 安装面板：将前后面板固定在音箱主体上，使用螺丝和胶水进行固定。

确保面板与主体结合紧密。

6. 安装配件：根据需要，安装音箱绝缘垫、螺丝等配件，以增加音箱的稳定性和使用寿命。

7. 装饰和调试：根据个人喜好，可以为音箱进行装饰，如喷涂颜色、贴上贴纸等。

完成后，进行音质调试，确保音箱效果良好。

四、教学设计1. 目标：通过制作小音箱，学习木工基础知识，培养动手能力和创造力。

2. 材料准备：向学生介绍所需材料，并让学生进行准备。

3. 制作步骤：详细讲解小音箱的制作步骤，引导学生一步一步完成。

4. 示范演示：给学生进行示范演示，让学生更好地理解和掌握制作过程。

5. 实践操作：学生根据教学内容和示范演示，进行实践操作，制作自己的小音箱。

6. 问题解答：及时回答学生的问题，并给予指导和帮助。

7. 效果展示：学生完成小音箱后，进行效果展示，分享制作心得和使用体验。
