螺纹塞规及针规的使用方法

1.目的为保证能正确的使用仪器及测量数据的可靠性，特编制本操作规范。

2.编制依据《螺纹规使用说明书》3适用范围适用于全厂范围内螺纹规的测量使用4仪器相关部件介绍5操作内容5.1使用前5.1.1、核对产品螺纹和螺纹规的公差等级，旋向，状态（镀前或标准）是否一致，螺纹规校准有效期是否过期。

5.1.2、清洁：使用酒精及净布充分清洁螺纹规和被测螺纹。

5.1.3、对螺纹规和被测螺纹实施检查，确认螺纹面是否有伤痕，披锋，毛刺等影响到螺纹的检查。

5.2使用时5.2.1、螺纹规与被测螺纹的轴心对正后，用大母指与食指匀速转动螺纹规旋入被测螺纹。

5.3检查使用的力量:5.3.1、小螺纹规大约使用铅笔书写时的力量（约3～5N)。

5.3.2、其他螺纹规使用螺纹规的本身力量在自由状态下旋入。

5.4螺纹的判定5.4.1、一般通止规：通规(T),完全通过被测螺纹的全部长度，止规(Z)与被测螺纹的旋合量在5.4.2、限度平面螺纹规：旋入后在限度平面内则判定合格，否则即判定为不合格。

5.5螺纹规在使用过程中的校对5.5.1、铝、铜，塑胶材质，牙深在8.0以内的检测3000PCS后送计量室校对一次，牙深8.0至15.0的2000PCS后送计量室校对一次，牙深15.0以上的1000PCS后送计量室校对一次。

5.5.2、铁、不锈钢材质，牙深在8.0以内的检测2000PCS后送计量室校对一次，牙深8.0至15.0的1000PCS后送计量室校对一次，牙深15.0以上的500PCS后送计量室校对一次。

1 OF 2页 码两个螺距内，判定合格，否则即判定不合格。

止端通端螺纹环规螺纹塞规限度平面螺纹塞规限度平面螺纹环规页 码 2 OF 2 5.6使用后5.5.1、使用完毕后立即用酒精及净布充分清洁螺纹规，并做防锈处理，臵于干燥，温度变化较小的场所保管。

6注意事项6.1、请勿在检查目的之外使用螺纹规。

绝对不能将螺纹规作为其他工具使用，螺纹规或是产品在运动状态时，绝对不能使用螺纹规检查。

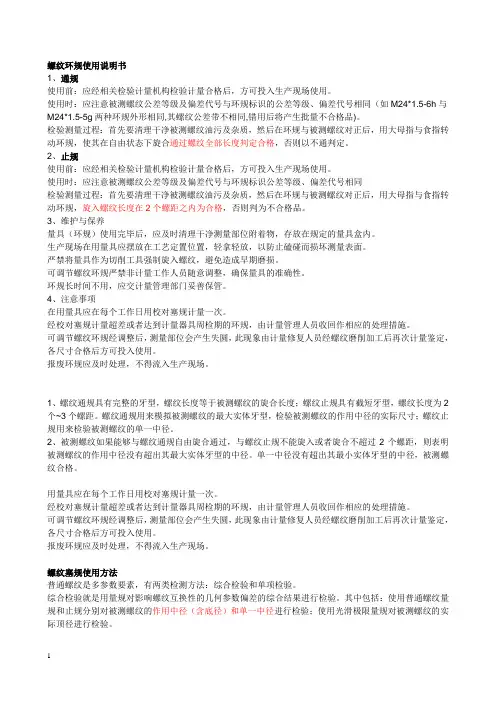

螺纹环规使用说明书1、通规使用前：应经相关检验计量机构检验计量合格后，方可投入生产现场使用。

使用时：应注意被测螺纹公差等级及偏差代号与环规标识的公差等级、偏差代号相同（如M24*1.5-6h与M24*1.5-5g两种环规外形相同,其螺纹公差带不相同,错用后将产生批量不合格品)。

检验测量过程：首先要清理干净被测螺纹油污及杂质，然后在环规与被测螺纹对正后，用大母指与食指转动环规，使其在自由状态下旋合通过螺纹全部长度判定合格，否则以不通判定。

2、止规使用前：应经相关检验计量机构检验计量合格后，方可投入生产现场使用。

使用时：应注意被测螺纹公差等级及偏差代号与环规标识公差等级、偏差代号相同检验测量过程：首先要清理干净被测螺纹油污及杂质，然后在环规与被测螺纹对正后，用大母指与食指转动环规，旋入螺纹长度在2个螺距之内为合格，否则判为不合格品。

3、维护与保养量具（环规）使用完毕后，应及时清理干净测量部位附着物，存放在规定的量具盒内。

生产现场在用量具应摆放在工艺定置位置，轻拿轻放，以防止磕碰而损坏测量表面。

严禁将量具作为切削工具强制旋入螺纹，避免造成早期磨损。

可调节螺纹环规严禁非计量工作人员随意调整，确保量具的准确性。

环规长时间不用，应交计量管理部门妥善保管。

4、注意事项在用量具应在每个工作日用校对塞规计量一次。

经校对塞规计量超差或者达到计量器具周检期的环规，由计量管理人员收回作相应的处理措施。

可调节螺纹环规经调整后，测量部位会产生失圆，此现象由计量修复人员经螺纹磨削加工后再次计量鉴定，各尺寸合格后方可投入使用。

报废环规应及时处理，不得流入生产现场。

1、螺纹通规具有完整的牙型，螺纹长度等于被测螺纹的旋合长度；螺纹止规具有截短牙型，螺纹长度为2个~3个螺距。

螺纹通规用来模拟被测螺纹的最大实体牙型，检验被测螺纹的作用中径的实际尺寸；螺纹止规用来检验被测螺纹的单一中径。

2、被测螺纹如果能够与螺纹通规自由旋合通过，与螺纹止规不能旋入或者旋合不超过2个螺距，则表明被测螺纹的作用中径没有超出其最大实体牙型的中径。

螺纹塞规螺纹量规安全操作及保养规程一、概述螺纹塞规和螺纹量规是制造企业和检测机构常用的量具，用于测量螺纹的精度和尺寸，是保证产品和机器的正常运行的关键之一。

本文将对螺纹塞规和螺纹量规的安全操作和保养规程进行介绍。

二、安全操作规程1. 前置检查在使用螺纹塞规和螺纹量规之前，需要先进行前置检查，包括检查外观是否有明显损伤和变形，检查螺纹塞规和螺纹量规的尺寸是否正确，以及检查量具是否干净。

2. 操作基本规程使用螺纹塞规和螺纹量规时应注意以下基本规程：1.确保被测物件与引导针（或楔块）中心线对齐螺纹塞规和螺纹量规的正确使用需要确保被测物件与引导针（或楔块）中心线完全对齐，以保证测量的精度。

在使用时，应尽可能将被测物件固定在平稳的工作台上，并将引导针（或楔块）缓慢地对齐。

2.适当施加力量在使用螺纹塞规和螺纹量规时需要适量施加力量，不要过度强力，以避免对量具造成损坏。

3.注意转动方向在测量时需要注意螺纹实际直径的两个方向。

转动方向应与螺纹的排列方向相同。

如果转动方向与螺纹的排列方向相反，则有可能将量具卡住或损坏。

3. 使用完毕后使用完毕后需要清洁螺纹塞规和螺纹量规，并将其储存在干燥、通风的位置，避免潮湿和高温。

同时，需要定期对量具进行检验和校准，以确保测量的准确性。

三、保养规程1. 保持清洁螺纹塞规和螺纹量规应保持干燥、清洁，避免灰尘和油污的侵蚀。

在使用之前和之后应用软布擦拭干净。

2. 维护和润滑螺纹塞规和螺纹量规需要维护和润滑，以确保其正常工作。

维护步骤包括：1.在使用前检查螺纹塞规和螺纹量规的润滑情况，涂抹适量的润滑油或螺纹油，以防止阻力过大损伤设备和量具。

2.在使用过程中，应注意螺纹塞规和螺纹量规是否出现过于紧或过于松的现象，以及是否转动异常。

3.在使用后，应对量具进行清洁，并适当涂抹润滑油。

3. 储存在储存螺纹塞规和螺纹量规时，应存放在防潮、干燥和通风的地方，避免长期放置在潮湿和有腐蚀性的介质中。

四、注意事项1.在使用螺纹塞规和螺纹量规之前，应先仔细阅读使用说明书，特别是对于新手来说更加重要。

普通螺纹塞规安全操作及保养规程1. 普通螺纹塞规的基本结构普通螺纹塞规是用于测量内螺纹孔的工具，结构如下：•缆线弹性体•缆线张紧及释放按钮•碟形活塞•塞规螺纹•指针•规盒2. 普通螺纹塞规操作前的准备在使用普通螺纹塞规之前应注意以下几点：•清洁：清洁无尘的地方进行操作，以保证测量精度。

•校准：首先使用十分精准的标准湿度计进行校准，保证螺纹规的精度。

•放松：使用前应先放松塞规螺纹及碟形活塞，以便于操作。

3. 普通螺纹塞规的使用方法操作普通螺纹塞规应注意以下要点：3.1 确定测量坐标首先应根据所测螺距的要求，通过铁尺等辅助工具，确定测量坐标。

3.2 夹持测量物将测量物调整至预定位置，并采用专用夹具将其固定。

3.3 测量内螺距轻轻将普通螺纹塞规旋入测量孔内，直到塞规表面与测量孔底部接触后，将其缓慢旋转并观察指针指向的数值，并根据数值计算出所测螺距。

4. 普通螺纹塞规的保养为了保证普通螺纹塞规的精度及使用寿命，应按以下要求进行保养：•手柄：经常性使用手柄擦拭，清除灰尘、污泥、油污及生锈。

•缆线：使用时注意保护缆线，避免过度拉伸，定期进行清洗及涂油保养。

•密封配合部件：注意保持密封部位的清洁和润滑，防止生锈及渗漏。

5. 安全操作提示操作普通螺纹塞规时，应注意以下安全操作规程：•严禁作坊、严禁超载：严禁在具有凹凸不平的地面上作业，并注意不要将过重的物品压在塞规上造成过度磨损。

•安全牢固：操作普通螺纹塞规时，要确保塞规的固定与夹紧，以免发生意外或塞规滑落。

•仅限确定范围内使用: 普通螺纹塞规的内径、长度等并非无限大或无限长，应在规定尺寸范围内使用。

6. 总结普通螺纹塞规是测量内螺纹孔的一种精密测量工具，其操作需要注意多个要点，以保证测量精度及使用寿命。

对于普通螺纹塞规的保养、使用及安全操作规程也应重视，以保证工作安全及工具的正常使用。
