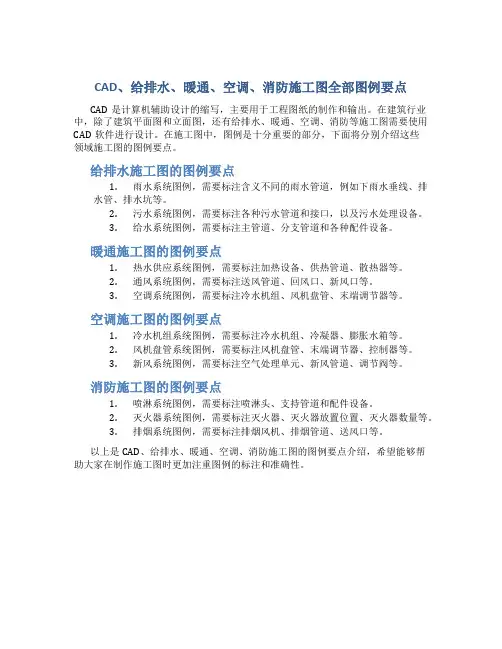

CAD、给排水、暖通、空调、消防施工图全部图例要点
CAD是计算机辅助设计的缩写,主要用于工程图纸的制作和输出。
在建筑行业中,除了建筑平面图和立面图,还有给排水、暖通、空调、消防等施工图需要使用CAD软件进行设计。
在施工图中,图例是十分重要的部分,下面将分别介绍这些
领域施工图的图例要点。
给排水施工图的图例要点
1.雨水系统图例,需要标注含义不同的雨水管道,例如下雨水垂线、排
水管、排水坑等。
2.污水系统图例,需要标注各种污水管道和接口,以及污水处理设备。
3.给水系统图例,需要标注主管道、分支管道和各种配件设备。
暖通施工图的图例要点
1.热水供应系统图例,需要标注加热设备、供热管道、散热器等。
2.通风系统图例,需要标注送风管道、回风口、新风口等。
3.空调系统图例,需要标注冷水机组、风机盘管、末端调节器等。
空调施工图的图例要点
1.冷水机组系统图例,需要标注冷水机组、冷凝器、膨胀水箱等。
2.风机盘管系统图例,需要标注风机盘管、末端调节器、控制器等。
3.新风系统图例,需要标注空气处理单元、新风管道、调节阀等。
消防施工图的图例要点
1.喷淋系统图例,需要标注喷淋头、支持管道和配件设备。
2.灭火器系统图例,需要标注灭火器、灭火器放置位置、灭火器数量等。
3.排烟系统图例,需要标注排烟风机、排烟管道、送风口等。
以上是CAD、给排水、暖通、空调、消防施工图的图例要点介绍,希望能够帮
助大家在制作施工图时更加注重图例的标注和准确性。
