阀门标识

生产标志管理规定一、依据工业管道的基本识别色、识别符号和安全标识GB7231—2003规定：1.范围：标准规定了工业管道的基本识别色,识别符号和安全标识,适用于工业生产中非地下埋设的气体和液体的输送管道;2.基本识别色：根据管道内物质的一般性能分为八类,并相应规定了八种基本识别色和相应的颜色标准编号及色样,见表一;表一八种基本识别色和色样及颜色标准编号;3.标识方法(1)工业管道的基本标识色标识方法分为以下五种A.管道全长上标识；B.在管道上以宽为150mm的色环标识；C.在管道上以长方形的识别色标牌标识；D.管道上以带箭头的长方形识别色标牌标识；E.在管道上以系挂的识别色标牌标识;(2)当采用基本识别色标识方法中2、3、4、5方法时,两个标识之间最小距离应为10m;(3)基本识别色标识方法中3、4、5的标牌最小尺寸应以能清除观察识别色来确定;(4)当采用基本识别色标识方法中2、3、4、5基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位;4.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成,其标识应符合下列要求：(1)物质名称的标识A.物质全称,如主蒸汽、氮气、给水、送风管等;B.化学分子式,如N2 、H2SO4、H2O等;(2)物质流向标识A.工业管道内物质的流向用箭头表示图表示,如果管道内物质的流向是双向的,则以双向箭头表示;B.当采用基本识别色标识方法中4、5方法时,则标牌的指向就作为管道内的物质流向;如果管道内物质的流向是双向的,则标识牌指向应作成双向的;(3)物质的压力、温度、流速等工艺参数的标识：使用时可按需自行确定采用;(4)名称和流向中的字母,数字的最小字体,以及识别符号中箭头的最小外形尺寸,应以能清楚观察识别符号来确定;二、依据火力发电厂保温油漆设计规程标准DL/T5072—1997规定：为了标志介质种类、流向和管道名称,管道必须涂以油漆;在管道弯头、穿墙处及需要观察的位置,必须涂刷介质名称、表示介质性质的色环和标识介质流向的箭头;文字和箭头用黑色或白色油漆涂刷,尤其颜色应按规定的要求使用;管道的色环、介质名称,介质流向箭头的位置、形状和宽度等可参照国家标准;发电厂场内管道漆色标志见表二：表二发电厂场内管道漆色标志：三、依据原国家电力公司电力生产企业安全设施规范手册2001年修订版对设备的标志要求,见表三：表三电力安全设施标志牌：四、附录：1.火力发电厂常用设备及设施色标一览表2.火力发电厂常用设备及设施色标一览表五、对于我厂二期标识规定如下：1.标定标准：(1)介质流向的标定：A.本着美观、醒目、标准的原则,按介质流动方向标上箭头;B.箭头的画法及尺寸见下图单位：mm：2.管道涂色及色环的标定：(1)以管道保温层的外径来画色环的宽度：A.保温管道的外径小于150mm：色环宽度为50mm；B.保温管道的外径150-300mm：色环宽度为70mm；C.保温管道的外径大于300mm：色环宽度为100mm；(2)管道漆色及色环标定见附表：(3)具体要求：A.箭头标定应在管道的中心线上,与管道平行；B.两个方向都可以流动时,同时标上两个相反的箭头；C.多个管径相同或相近的管道并列时,箭头的起始位置应在同一水平线上；D.箭头颜色应与色环颜色相同,若管道无色环,银色管道上箭头颜色为红色,其它颜色管道上箭头颜色为白色；E.色环应垂直管道标定箭头、色环与管道漆色应均匀、规范;3.设备标识规定：(1)大型转机设备,以设备外表面宽度为依据,要求同一系统设备标牌尺寸要统一设定,即标牌长宽相同尺寸不定,各单位依据本单位系统要求自己确定,但设备尺寸相差太大的除外、应另行设定,安装固定于设备电机的表面,面向主巡回检查线路;(2)小型转机设备,标牌做成长宽为120mm80mm安装固定于或悬挂在设备的表面,面向主巡回检查线路;4.阀门标识规定：(1)热工仪表、化学取样阀门,标牌做成长宽为70mm45mm的矩形标牌,用夹件螺丝固定于管道上;A.热工仪表、化学取样管群在10根以下时标志牌呈水平或斜向排列；B.热工仪表、化学取样管群在10根以上时标志牌呈V形排列;C.热工仪表管线涂色规定：带保护的仪表管线应涂以颜色为红色的油漆;带联锁的仪表管线应涂以颜色为黄色的油漆;其他仪表管线涂色不做规定(2)其他系统阀门标牌做成长×宽为100mm×60mm的带三角顶部的矩形标牌安装固定于阀体联接支架处配合使用;(3)三角顶部涂介质颜色以表示该阀门所处管道系统,矩形方框内注明设备名称及编号；(4)阀门标注内容要准确、以居中方式布置于标牌内;5.转机转向标识规定：(1)标注在转动设备的壳体上；(2)标注在转动设备靠背轮的防护罩上;6.电气设备及系统标识规定：以表二中规定为准则设定;7.事故按钮标识规定：要求在事故按钮支架上标注详细名称,事故按钮罩应用红色涂漆;。

消防阀门常开常闭标识
摘要：
一、消防阀门的作用
二、常开常闭标识的意义
三、消防阀门的操作方法
四、标识的维护与更新
五、相关法律法规及处罚措施
正文：
消防阀门常开常闭标识是消防安全的重要内容之一。

在建筑物、工厂、仓库等场所，消防阀门的设置能够有效防止火灾扩散，保障人们的生命财产安全。

然而，由于消防阀门时常被忽视，导致在火灾发生时不能正常启用，造成了严重后果。

常开常闭标识的意义在于提醒人们时刻关注消防阀门的状态，确保其在需要时能够正常开启或关闭。

一般来说，常开标识表示消防阀门在正常情况下处于开启状态，而常闭标识则表示消防阀门在正常情况下处于关闭状态。

在实际操作中，应根据具体情况来决定消防阀门的状态。

消防阀门的操作方法相对简单，但在关键时刻却十分重要。

首先，需要了解阀门的位置和结构，以便在紧急情况下快速找到并操作。

其次，在操作阀门时，应保持镇静，避免慌乱导致操作失误。

最后，在操作过程中应注意防止阀门受损，以免影响其正常使用。

标识的维护与更新也是消防阀门常开常闭的重要环节。

在日常使用过程
中，应定期检查消防阀门及其标识，确保其完好无损。

在火灾风险较高的场所，应根据实际情况及时更新标识，以反映消防阀门最新的状态。

在我国，消防阀门的设置、使用和维护都受到相关法律法规的约束。

根据《中华人民共和国消防法》等相关法规，任何单位和个人都应当遵守消防规定，确保消防设施的完好、有效。

对于违反消防法规的行为，将会受到相应的处罚措施，包括罚款、拘留等。

总之，消防阀门常开常闭标识对于保障消防安全具有重要意义。

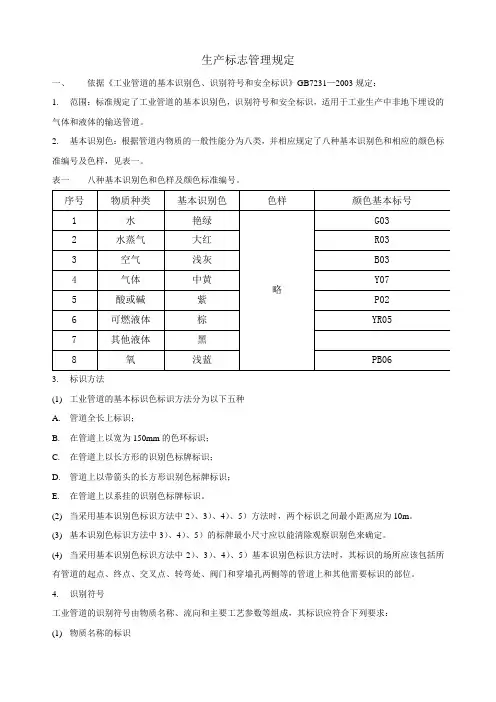

生产标志管理规定一、依据《工业管道的基本识别色、识别符号和安全标识》GB7231—2003规定：1.范围：标准规定了工业管道的基本识别色，识别符号和安全标识，适用于工业生产中非地下埋设的气体和液体的输送管道。

2.基本识别色：根据管道内物质的一般性能分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样，见表一。

表一八种基本识别色和色样及颜色标准编号。

3.标识方法(1)工业管道的基本标识色标识方法分为以下五种A.管道全长上标识；B.在管道上以宽为150mm的色环标识；C.在管道上以长方形的识别色标牌标识；D.管道上以带箭头的长方形识别色标牌标识；E.在管道上以系挂的识别色标牌标识。

(2)当采用基本识别色标识方法中2）、3）、4）、5）方法时，两个标识之间最小距离应为10m。

(3)基本识别色标识方法中3）、4）、5）的标牌最小尺寸应以能清除观察识别色来确定。

(4)当采用基本识别色标识方法中2）、3）、4）、5）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

4.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：(1)物质名称的标识A.物质全称，如主蒸汽、氮气、给水、送风管等。

B.化学分子式，如N2 、H2SO4、H2O等。

(2)物质流向标识A.工业管道内物质的流向用箭头表示图表示，如果管道内物质的流向是双向的，则以双向箭头表示。

B.当采用基本识别色标识方法中4）、5）方法时，则标牌的指向就作为管道内的物质流向。

如果管道内物质的流向是双向的，则标识牌指向应作成双向的。

(3)物质的压力、温度、流速等工艺参数的标识：使用时可按需自行确定采用。

(4)名称和流向中的字母，数字的最小字体，以及识别符号中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。

二、依据《火力发电厂保温油漆设计规程》标准DL/T5072—1997规定：为了标志介质种类、流向和管道名称，管道必须涂以油漆。

水暖阀门种类及符号表示
水暖阀门种类有很多，以下是一些常见的水暖阀门种类及其符号表示：
1. 关闭阀门（Gate valve）：符号为一条直线与一条垂直线相交。

它是一种开关阀门，通过旋转手柄或螺母来控制流体的开关
状态。

2. 截止阀（Stop valve）：符号为一条斜线与一条垂直线相交。

它是一种常用的阀门类型，通过旋转手柄或螺母来控制流体
的开关状态。

3. 球形阀门（Ball valve）：符号为一个空心的圆。

它是一种通过旋转球体来控制流体的开关状态的阀门。

4. 蝶阀（Butterfly valve）：符号为一个空心的圆，内部有一
条带箭头的弧线。

它是一种通过旋转圆盘状的门扇来控制流体的开关状态的阀门。

5. 调节阀（Control valve）：符号为一个空心的圆，内部有一
个斜线。

它是一种可以通过调整流体通道的阀门，用于调节流体的流
量和压力。

6. 逆止阀（Check valve）：符号为一个三角形。

它是一种只允许流体在一个方向上流动的阀门，可以阻止逆流。

这些是常见的水暖阀门种类及其符号表示，还有其他类型的阀门如安全阀、温控阀等。

在实际应用中，可以根据具体的需要选择适合的阀门类型，并使用相应的符号进行标识和表示。
