阀门知识大全

11种常用阀门知识应知应会用来控制流体在管路内流动的装置称为阀门。

其主要作用有：启闭作用——切断或沟通管路中的流体流动；调节作用——调节管路内流体流速、流量；节流作用——流体流过阀门后，产生很大压力降。

分类：根据阀门在管路的作用不同，可分为切断阀（又称截止阀）、节流阀、止回阀、安全阀等；根据阀门的结构形式不同，可分为闸阀、旋塞（常称考克）、球阀、蝶阀、隔膜阀、衬里阀等。

此外，根据制作阀门的材料不同，又分为不锈钢阀、铸钢阀、铸铁阀、塑料阀、陶瓷阀等。

各种阀门的选用可查有关手册和样本，这里仅介绍最常见的几种阀门。

①截止阀因结构简单，制造维修方便，在中低压管路中应用广泛。

它是利用装在阀杆下面圆形阀盘（阀头）与阀体内凸缘部分（阀座）相配合来达到截止流体流动的目的。

阀杆靠螺纹升降可调节阀门的开启程度，起到一定的调节作用。

由于阀门的截流作用是依靠阀头与阀座平面接触密封，不适合用于含有固体颗粒流体的管路上。

截止阀可按使用介质特性选用合适的阀头、阀座、壳体的材料。

对于使用中因密封不好或阀头、阀座等零件损坏的阀门，可以采取光刀、研磨、堆焊镶套等办法修复使用，以延长阀门使用寿命。

②闸阀是靠与介质流动方向垂直的一块或两块平板，同阀体密封面相配合达到封闭的目的。

阀板的升起就使阀门开启。

平板随阀杆的旋转而升降，用开启的大小调节流体的流量。

这种阀门阻力小、密封性能好、开关省力，特别适用于大口径的管路上，但闸阀的结构比较复杂、种类较多。

根据阀杆结构不同，有明杆和暗杆之分；根据阀板的结构形式又分为楔式、平行式等。

一般楔式阀板为单阀板，平行式多用两块阀板。

平行式比楔式容易制造，好修理，使用中不易变形，但不宜用于输送含有杂质的流体管路中，多用于输送水、干净气体，油类等管路中。

③旋塞阀旋塞俗称考克，它是利用阀体内插入一个中央带孔的锥形栓塞启闭管路。

旋塞根据密封形式不同，可分填料旋塞、油密封式旋塞和无填料旋塞等。

旋塞的结构简单，外形尺寸小，启闭迅速，操作方便，流体阻力小，便于制成三通路或四通路的分配或切换阀门。

一、按作用和用途分类分步阅读1、截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。

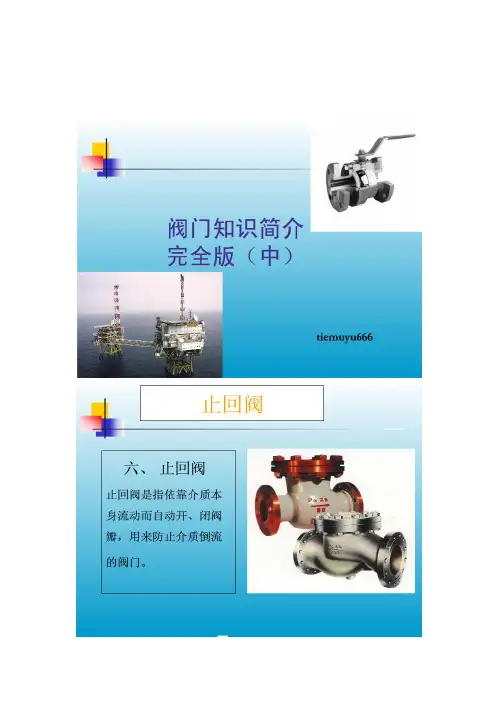

2、止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

3、安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

4、调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。

5、分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。

二、按公称压力分类1、真空阀：指工作压力低于标准大气压的阀门。

2、低压阀：指公称压力PN ≤1.6Mpa 的阀门。

3、中压阀：指公称压力PN 为2.5、4.0、6.4Mpa的阀门。

4、高压阀：指工称压力PN 为10～80Mpa的阀门。

5、超高压阀：指公称压力PN≥100Mpa的阀门。

三、按工作温度分类1、超低温阀：用于介质工作温度t<－100℃的阀门。

2、低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。

3、常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。

4、中温阀：用于介质工作温度120℃5、高温阀：用于介质工作温度t>450℃的阀门。

四、按驱动方式分类1、自动阀是指不需要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。

如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。

2、动力驱动阀：动力驱动阀可以利用各种动力源进行驱动。

电动阀：借助电力驱动的阀门。

气动阀：借助压缩空气驱动的阀门。

液动阀：借助油等液体压力驱动的阀门。

此外还有以上几种驱动方式的组合，如气-电动阀等。

3、手动阀：手动阀借助手轮、手柄、杠杆、链轮，由人力来操纵阀门动作。

当阀门启闭力矩较大时，可在手轮和阀杆之间设置此轮或蜗轮减速器。

必要时，也可以利用万向接头及传动轴进行远距离操作。

五、按公称通径分类1、小通径阀门：公称通径DN≤40mm的阀门。

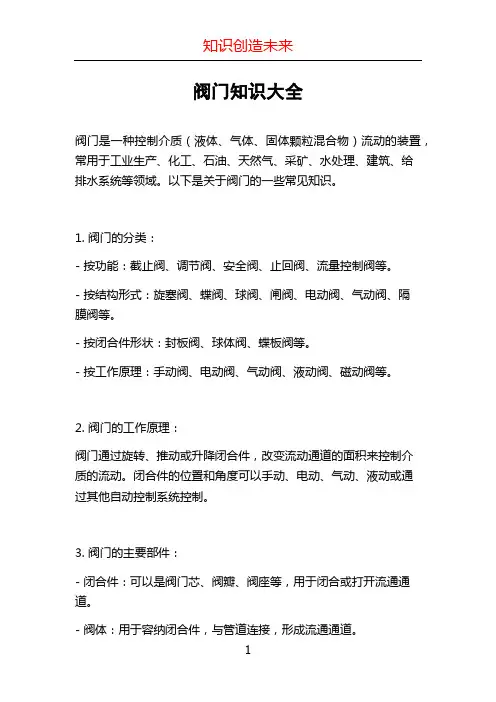

阀门知识大全阀门是一种控制介质（液体、气体、固体颗粒混合物）流动的装置，常用于工业生产、化工、石油、天然气、采矿、水处理、建筑、给排水系统等领域。

以下是关于阀门的一些常见知识。

1. 阀门的分类：- 按功能：截止阀、调节阀、安全阀、止回阀、流量控制阀等。

- 按结构形式：旋塞阀、蝶阀、球阀、闸阀、电动阀、气动阀、隔膜阀等。

- 按闭合件形状：封板阀、球体阀、蝶板阀等。

- 按工作原理：手动阀、电动阀、气动阀、液动阀、磁动阀等。

2. 阀门的工作原理：阀门通过旋转、推动或升降闭合件，改变流动通道的面积来控制介质的流动。

闭合件的位置和角度可以手动、电动、气动、液动或通过其他自动控制系统控制。

3. 阀门的主要部件：- 闭合件：可以是阀门芯、阀瓣、阀座等，用于闭合或打开流通通道。

- 阀体：用于容纳闭合件，与管道连接，形成流通通道。

- 密封装置：用于确保阀门的密封性，常见的包括密封圈、填料等。

- 压力控制装置：用于调节流体的压力，例如弹簧、负荷等。

4. 阀门的选型考虑因素：- 流量要求：根据介质类型、流速等确定阀门的流量系数。

- 压力要求：确定阀门的工作压力等级。

- 温度要求：根据介质温度选择适当的阀门材质。

- 介质性质：如液体、气体、可燃性、腐蚀性等，根据介质性质选择合适的阀门材质。

- 使用环境条件：如震动、腐蚀、高温、低温等，选择适应使用环境的阀门。

总体而言，阀门是一种非常重要的控制装置，它在各行各业的工业流程中起到了至关重要的作用。

选用适合的阀门对于流体控制、设备保护和生产效率的提高具有重要意义。

阀门形式
G-闸阀 C-止回阀 B-球阀 F-蝶阀 L-截止阀 T-三通阀 N-针形阀
压力等级
A-ANSI 150LB B-ANSI 300LB C-ANSI 600LB D-API602 800LB E-ANSI 900LB F-ANSI 1500LB G-ANSI 2500LB
阀门材料及腐蚀 余量
(b) 楔式弹性单闸板
通用分类法 公称压力及阀体材料，阀门的型号由七个单元组成，按下列顺序
编制。 这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。
（5）公称压力小于1.
ＬＣＢ：低温方式分可分为：
1 2 3 4 5 6 当阀门部分开启时，在闸板( 背面产生涡流) ，易引起闸板的侵蚀和震动，也易损坏阀座密封面，修理困难。
截止阀与节流阀的结构基本相同，只是阀 瓣的形状不同：截止阀的阀瓣为盘形，节流阀 的阀瓣多为圆锥流线型，特别适用于节流，可 以改变通道的截面积，用以调节介质的流量与 压力。
截止阀的种类
截止阀
直杆式
直通式
角式
斜杆式
直通式
上螺纹阀杆
下螺纹阀杆 上螺纹阀杆 下螺纹阀杆
螺纹连接
法兰连接
焊接连接 螺纹连接 法兰连接
（２）角形阀：弯头处，流 动阻力小。
截止阀和节流阀阀体
（３）直流阀：阀体与阀杆 成45°,流动阻力小，压降也小， 便于检修和更换。
（４）针形阀：阀瓣为锥形 针形，阀杆通常用细螺纹以取 得微量调节。
截止阀和节流阀阀瓣
（１）截止阀阀瓣（平面阀瓣） 为截止阀主要形式的启闭件，接触
二、阀门的分类
按与管道连接方式分可分为：
法兰连接阀门：阀体带有法兰，与管道采用法兰连接的阀门。 螺纹连接阀门：阀体带有螺纹，与管道采用螺纹连接的阀门。
