防雷技术方案

  • 格式：doc
  • 大小：5.09 MB
  • 文档页数：13

直击雷防护设计方案 XXXX信息技术有限公司 2009年8月 ~ 1 ~

一、设计思想 根据具体现状，安全保护方案的设计贯彻技术先进，安全可靠，安装施工简单，投资少，维修量小，运行维护成本低的设计思想。 设计依据 1、GB50057-94《建筑物防雷设计规范》（2000年局部修订版） 2、GB50343 《建筑物电子信息系统防雷设计规范》（2004年版） 3、IEC61024《建筑物防雷》 4、IEC61312《防雷电电磁脉冲》 5、99D562《建筑物防雷设施安装图集》 ~ 2 ~

二、防雷保护方案 (一)现场概况和防雷分类 该厂区位于山东省XX市，占地190米*300米，位置空旷，雷击可能造成火灾，防雷防护成为迫在眉睫的。 雷电的入侵途径 1、 直接雷： 雷电直接击在建筑物、大地或防雷装置上，产生电磁效应、热效应和机械力。 2、 雷电感应： 雷电放电时，在附近导体上产生的静电感应和电磁感应，使金属部件之间产生火花。 (二)接闪器的设计 根据厂区特征宜采用法国卫星ESE型避雷针（提前放电避雷针）。 提前放电避雷针原理及目的：在雷闪形成以前，即雷云的下行先导向建筑逼近时，提前产生向上行的离子流，拦截雷云下行先导，将雷云中的电荷泄放入地，（即提前接闪）使引下的雷电流大大减小，可保护防护区域。 保护半径Rp： 保护半径Rp=[H(2D-H)+△L(2D+△L)]1/2 其中：D---闪击距离（即滚球半径） 第三类防雷建筑物D=60 m H---高于被保护物的水平高度（安装高度） H= 10m △ L----上行抢先距离

ESE2500 型△L=25 m 高于5米时的保护半径为:65米 根据以上计算，该场地安装高20米的避雷塔杆四个，与避雷针、接地装置组成四套避雷设施即可满足防雷要求。具体安装位置及保护范围如图所示： ~ 3 ~

（四）引下线设置 根据国标GB50057-94《建筑物防雷设计规范》第4.2.3条规定，消防梯、钢柱等金属构件易作为引下线，但金属构件之间均应连成电器通路。 据此项规定，本方案采用塔杆作为引下线。 （五）接地装置 1、接地体

■ 垂直接地体采用50*50*5镀锌地极，长度为2米。 ■ 水平连接线采用Ф10镀锌圆钢。 ■ 垂直接地体间距为2-3米，但当空间不允许时可根据实际情况适当缩小。 ■ 接地体之间所有焊点均应进行防腐蚀处理。 ■ 接地装置的焊接长度：圆钢直径的6倍。 ■ 接地体埋深，其上端距地面应不小于0.5米，在寒冷地区，接地体应埋设在冻土层以下。 ■ 接地坑回填土壤。 2、接地引入线 ■ 接地引下线长度应不超过30米。 ■ 材料为40*4镀锌扁钢。 3、接地电阻 小于10欧姆。 ~ 4 ~

（六）避雷针安装塔杆 ~ 5 ~

（七）避雷针安装基础 ~ 6 ~

三、设备清单 项 目 规格型号 数量 单 位 备 注 1 提前放电避雷针 ESE2500 4 只 2 避雷塔杆 20米见图纸 4 支 3 避雷塔杆基础 见图纸 4 个 4 接地制作 小于10欧姆 4 套 5 设计、安装、施工费、税率 （以上各项20%）

合计 ~ 7 ~ 关于“satelit+”（卫星）牌提前放电避雷针 一、工作原理 当雷电云层形成时，云层与地面之间产生一个电场（大气），此电场强度可达到5千伏/米。从而使地面凸起部分或金属部件上开始出现电晕放电。 当雷电云层内部形成一个下行先导时，闪电电击便开始了。下行先导电荷以阶梯形式向地面移动。下行先导携带着的电荷使地面建立起来了电场。 从地面上的建筑物或物体产生了一个上行的先导。此上行先导向上传播一直到与下行先导会合。此时，闪电电流便流过所形成的通道。地面上的其他建筑物可能会生成好几个上行先导。与下行先导会合的第一个上行先导决定了闪电电击的地点。 卫星”牌提前放电避雷针的工作原理就是产生一个比普通避雷针更快的上行先导。 注意：此说明只描述负向的下行闪电电击，这是电气——几何模型的仅有的应用实例。目前为止，这种闪电电击是最经常发生的。 ~ 8 ~

二、特性 ●性能优越 1、在同等条件（高度）下，“Satelit+”比普通避雷针保护范围大。 2、落雷更准确，减小了雷击点落于非避雷针体的概率。 ●安全可靠：无放射性元素，不锈钢材料，耐腐蚀，抗风能力强。 ●免维护：无源，无需供电，无耗能元件。 ●安装简单：重量轻，不需加装同轴屏蔽电缆。 ●造型美观 ●“satelit+”测试证书 按法国国家专业委员会规定，杜尔-梅森“satelit+”提前

放电避雷针已在国家专业委员会监督下通过COFRAC技术鉴定，其试验室为国家专业委员会指定的EDF的Les Renardieres高压物理实验室和Merlin Gerin高压中心等，获得法国工业电子中心试验室LCIE证书。试验证书证明“satelit+”符合NFC17-102，处世界领先地位。

由测试曲线对比可以明显地看出： ~ 9 ~

“satelit+”提前放电避雷针在同样条件下比普通避雷针产生一个更先行（抢先）的初始上行先导电荷放电。 ●“satelit+”设计说明 在中国境内安装“satelit+”避雷针必须严格遵循中华人民共和国国家标准——《建筑物防雷设计规范》（GB50057-94）的强制性规定： 1、按被保护建筑物的面积、高度、所在地雷电日数及地理环境校正系数、建筑物使用性质等确定建筑物防雷类别。 2、由防雷类别和建筑物的面积，确定选用一支或数支“卫星”避雷针。 3、引下线应与建筑物主钢筋电气连结，或按规定做二根或二根以上引下线。

4-5、引下线应作断接卡和在附近地面作绝缘防护。 6、接地体，接地电阻应按GB50057-94要求执行。 7、产品保用期二十年。

●“satelit+”产品型号及保护半径 型号 提前放电时间△T ESE2500 25微秒 ESE4000 40微秒 ESE5000 50微秒 ESE6000 60微秒

△T：根据法国国际NFC17-102规定的启动抢先时间，实际测试值大于规定值 ~ 10 ~

不同型号不同安装高度的“satelit+”避雷针对各类防雷建筑物的保护半径(Rp) “satelit+” 针尖高度 h=高于被保护物的水平高度(m)

2 4 5 7 10 15 30 45 60 第一类防雷建筑物（滚球半径30m） ESE2500 19 39 49 50 51 53 55 - - ESE4500 26 52 65 66 67 68 70 - - ESE6000 35 69 86 87 88 89 90 - - 第二类防雷建筑物（滚球半径45m） ESE2500 23 45 57 59 61 63 68 70 - ESE4500 30 60 75 76 77 80 84 85 - ESE6000 40 78 97 98 99 101 104 105 - 第三类防雷建筑物（滚球半径60m） ESE2500 26 52 65 66 69 72 79 84 85 ESE4500 33 66 84 85 87 89 95 99 100 ESE6000 44 87 107 108 109 111 116 120 120

保护半径计算公式 按NFC17-102规定，针尖应高于被保护物水平面2m(h1)以上。当避雷针高度不同时(h2,h3,„hn)，其保护范围（半径）分别为Rp2,Rp3„Rpn，计算公式应考虑被保护物的防雷等级、当地的雷暴活动情况和地质地貌。 “satelit+”的保护半径与高度(h)有关，与它的启动抢先时间（型号）有关，以及与所选的保护级别有关：当h≥5时， 当h<5时，见保护半径表。 注：Rp为所考虑的水平面上的保护半径h为针尖相对于被保护物顶部的水平高度差D为滚球半径（闪击距离） 第一类建筑物为20m(GB50057-94规定D=30m) ~ 11 ~

第二类建筑物为45m 第三类建筑物为60m △L为“satelit+”的上行抢先距离 △L=V（米/微秒）·△T（微秒） V为先导传播速度，实验数据表明：V=1米/微秒

●“satelit+”装配方法 1、“satelit+”避雷针由A、B、C、D、E五部分组成。 2、从包装箱内取出各部件后按下列顺序安装： （1）用配件中内六角扳手拧松脉冲发生器C底部的两个内六角紧定螺丝钉。 （2）摘下脉冲发生器上部的放电尖端X的三个套，特别要调整X上两针尖的间距，两针不能相接、间距1-2mm。 （3）将避雷针杆D依图示方向穿过C，头部顶在B的端口。 （4）将避雷针尖A穿过防松花垫圈与D套紧，并用两个扳手用力拧紧。 （5）用内六角螺丝扳手拧紧C底部的两个螺丝，此时B与C之间应由三支料柱顶住，整体牢固。 3、将针杆的底部旋入专用过渡接头E。 材质和尺寸 接闪尖端 20mm直径的304L不锈钢抗腐蚀材料。 感应放电体： 304L不锈钢抗腐蚀材料 重量： 小于5公斤。 尺寸： 如右图所示。

合集下载

2024年防雷安全工作计划范本(三篇)

2024年防雷安全工作计划范本(三篇)

2024年防雷安全工作计划范本一、工作目标1. 提高防雷安全意识：通过加强防雷安全宣传教育，提高全员防雷安全意识，确保工作场所的防雷安全。

2. 加强防雷设施建设：对各类建筑物、设备和场所进行防雷设施的建设和改造，确保其符合相关标准和要求。

3. 健全防雷管理制度：完善防雷管理制度，明确责任分工与权限，建立健全的防雷工作机制。

4. 提高防雷技术水平：加强防雷技术培训，提高防雷工作人员的专业素质和技能水平。

二、工作内容1. 加强宣传教育（1）制定防雷安全宣传教育计划，通过新闻媒体、宣传栏、会议等形式，宣传防雷安全知识，增加职工的防雷安全意识。

（2）组织防雷安全知识培训班，对相关人员进行防雷知识培训，提高其防雷意识和应急处置能力。

（3）定期组织演练活动，加强职工的应急演练能力，提高对突发雷电事件的应对能力。

2. 加强防雷设施建设（1）对已有建筑物、设备和场所进行防雷设施的全面检查，明确存在的问题和不足。

（2）制定相应的改造计划，对存在问题的建筑物、设备和场所进行改造，确保防雷设施符合相关标准和要求。

（3）加强对新建建筑物、设备和场所的防雷设施设计和施工监管，确保按照规范进行建设。

3. 健全防雷管理制度（1）建立防雷工作责任制，明确各部门的防雷工作职责，确保责任到人。

（2）完善防雷巡查制度，制定巡查计划，定期对各类建筑物、设备和场所进行巡查，发现存在问题及时整改。

（3）建立防雷事故报告制度，对发生的防雷事故进行及时报告，在事故的调查和处理过程中，依法追究相关责任。

4. 提高防雷技术水平（1）组织防雷技术培训班，邀请专家对防雷技术进行系统培训和讲解，提高防雷工作人员的技术水平。

（2）建立防雷技术交流平台，定期组织技术交流活动，分享经验和技术，提高防雷工作的质量和效益。

（3）加强对新防雷技术的研究与应用，引进先进的防雷设备和技术，提升防雷工作水平。

三、工作措施1. 制定工作计划及细化分解，并明确工作目标和时间节点。

防雷检测技术方案

防雷检测技术方案

防雷检测技术方案检测内容检测方法一．接闪器1.1 首次检测时，应查看隐蔽工程记录。

1.2检查接闪器的位置是否正确，焊接固定的焊缝是否饱满吴遗漏，螺栓固定的应备帽等防松零件是否齐全，焊接部分补刷漆是否完整，接闪器截面是否锈蚀1/3以上。

检查接闪带是否平整顺直，固定支架间距是否均匀，固定可靠，接闪带固定支架间距和高度是否符合要求。

检查每个支持件能否承受49N的垂直拉力。

1.3 首次检测时，应检查接闪网的网格尺寸是否符合要求。

1.4 首次检测时，应用经纬仪和卷尺测量接闪器的高度、长度，建筑物的长、宽、高，并根据建筑物防雷类别应滚球法计算其保护范围。

1.5 首次检测时，检测接闪器的材料、规格和尺寸是否符合要求。

1.6 检查接闪器上有无附着的其他电气线路。

1.7 首次检测时，应检查建筑物的防侧击雷保护措施是否符合规定。

1.8 当底层或多层建筑物利用女儿墙内、防水层内或保温层内的钢筋作暗敷接闪器时，要对该建筑物周围的环境进行检查，防止可能发生的混凝土碎块坠落等事故隐患。

除底层和多层建筑物外，其他建筑物不应利用女儿墙内钢筋作为暗敷接闪器。

二．引下线检测2.1 首次检测时，应检查引下线隐蔽工程记录。

2.2 检查专设引下线位置是否准确，焊接固定的焊缝是否饱满吴遗漏，焊接部分补刷的防锈漆是否完整，专设引下线截面是否腐蚀1/3以上。

检查明敷引下线是否平整顺直、无急弯，卡钉是否分段固定。

引下线固定支架间距均匀，是否符合水平或垂直直线部分0.5m-1.0m,弯曲部分0.3m-0.5m的要求，每个固定支架应能承受49N的垂直拉力。

检查专设引下线、接闪器和接地装置的焊接处是否锈蚀，油漆是否有遗漏及近地面的保护设施。

2.3 首次检测时，用卷尺测量每组相邻两根专设引下线之间的距离，记录专设引下线布置的总根数，每根专设引下线为一个检测点，按顺序编号检测。

2.4 首次检测时，应用游标卡尺测量每根专设引下线的规格尺寸。

2.5 检测每根专设引下线与接闪器的电器连接性能，其过期电阻不应大于0.2Ω。

防雷检测方案

防雷检测方案

防雷检测方案随着现代科技的不断发展，雷电对于电子设备产生的威胁也越来越大。

因此，防雷检测方案变得尤为重要。

本文将探讨防雷检测方案的基本原理、常见技术以及实现方法。

一、基本原理防雷检测方案的基本原理是测量电气系统中的电位差。

如果电气系统中的电位差超过测量仪器的标称极限值，那么就会产生电气击穿。

为了防止电气击穿的发生，必须采取一些防护措施。

二、常见技术1. 雷击灵敏度测试雷击灵敏度测试是一种检测设备在雷击情况下的灵敏度的方法。

测试时，将设备暴露于模拟雷击环境下，通过对设备进行不同程度的雷击测试，可以评估设备的防雷性能。

这种方法能够有效地检测出设备的局部雷击敏感性。

2. 雷击波前检测技术雷击波前检测技术是一种在电气系统中检测慢速雷击波的方法。

检测时，采用高速采样技术获得电气系统中慢速雷击波的波形，并通过信号处理技术提取出波形中的特征信息。

这种方法能够有效地检测出慢速雷击波对设备的影响。

3. 雷击电压测试技术雷击电压测试技术是一种在电气系统中测量雷击电压的方法。

测试时，采用高速采样技术获取电气系统中的雷击电压波形，并通过信号处理技术对波形进行分析。

这种方法能够有效地检测出雷击电压对设备的影响。

三、实现方法1. 措施一：防雷接地防雷接地是一种有效的防雷措施。

在设计和施工电气线路时，必须要合理设置和布置接地装置。

良好的接地装置能够有效地将雷击电流引入地体，从而提高设备的防雷能力。

2. 措施二：防雷保护装置防雷保护装置是一种针对电气系统进行雷击保护的装置。

常见的防雷保护装置有避雷针、避雷带、避雷器等。

这些装置能够有效地降低雷击电压和雷击电流，从而保护设备免受雷击的影响。

3. 措施三：防雷维护防雷维护是一种定期进行的防雷检测和维护工作。

通过定期对电气系统进行检测和维护，能够及时发现设备的防雷性能是否良好，从而采取有效的防护措施。

四、总结防雷检测方案是电气系统中非常重要的一个环节。

通过采用有效的防护措施，能够防止雷击对电气设备造成损害。

机房防雷方案

机房防雷方案

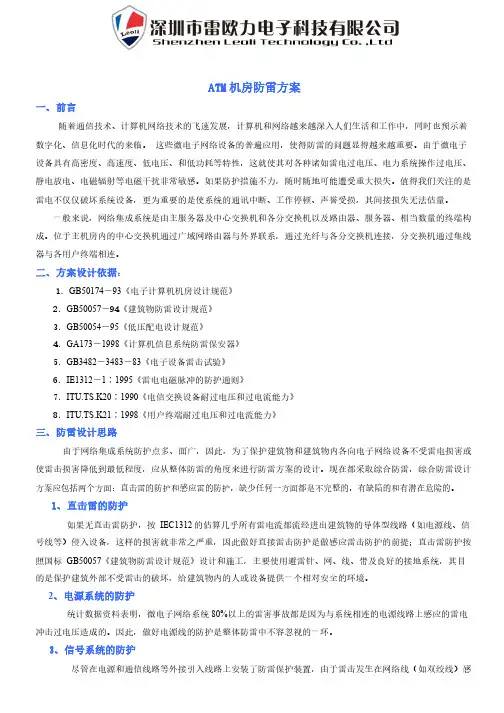

ATM机房防雷方案一、前言随着通信技术、计算机网络技术的飞速发展，计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。
