ZD齿轮减速器轴的设计

机械设计课程设计圆柱齿轮减速器设计
圆柱齿轮减速器是一种常见的机械传动装置，广泛应用于各种机械设备中。

在机械设计课程中，学生需要进行圆柱齿轮减速器的设计，以掌握机械传动的基本原理和设计方法。

圆柱齿轮减速器的设计需要考虑多个因素，包括传动比、齿轮模数、齿轮材料、齿轮精度等。

首先，需要确定传动比，即输入轴和输出轴的转速比。

传动比的选择应根据实际应用需求和机械设备的工作条件来确定。

其次，需要选择合适的齿轮模数，以保证齿轮的强度和耐久性。

齿轮模数的选择应根据传动比、齿轮材料和齿轮精度等因素来确定。

齿轮材料的选择应根据工作条件和负载情况来确定，常用的齿轮材料有钢、铸铁、铜合金等。

最后，需要考虑齿轮的精度和加工工艺，以保证齿轮的运转平稳、噪音小和寿命长。

在圆柱齿轮减速器的设计过程中，需要进行多次计算和优化，以满足设计要求和实际应用需求。

设计过程中需要注意以下几点：
1. 确定传动比和齿轮模数时，应考虑齿轮的强度和耐久性，避免齿轮过载或过度磨损。

2. 齿轮材料的选择应根据工作条件和负载情况来确定，避免齿轮材料的强度不足或过度磨损。

3. 齿轮的精度和加工工艺应符合设计要求，避免齿轮运转不平稳、噪音大或寿命短。

4. 在设计过程中应考虑齿轮的布局和结构，以便于加工和维修。

5. 在设计完成后，需要进行齿轮的强度和寿命计算，以验证设计的合理性和可行性。

圆柱齿轮减速器的设计是机械设计课程中的重要内容，需要学生掌握机械传动的基本原理和设计方法，以提高机械设计的能力和水平。

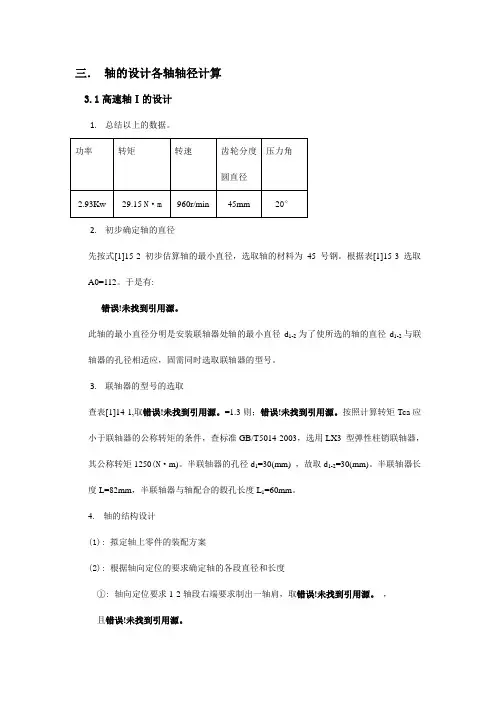

三．轴的设计各轴轴径计算3.1高速轴Ⅰ的设计1.总结以上的数据。

2.初步确定轴的直径先按式[1]15-2初步估算轴的最小直径，选取轴的材料为45号钢。

根据表[1]15-3选取A0=112。

于是有:错误！未找到引用源。

此轴的最小直径分明是安装联轴器处轴的最小直径d1-2为了使所选的轴的直径d1-2与联轴器的孔径相适应，固需同时选取联轴器的型号。

3.联轴器的型号的选取查表[1]14-1,取错误！未找到引用源。

=1.3则；错误！未找到引用源。

按照计算转矩Tca 应小于联轴器的公称转矩的条件，查标准GB/T5014-2003，选用LX3 型弹性柱销联轴器，其公称转矩1250(N·m)。

半联轴器的孔径d1=30(mm) ，故取d1-2=30(mm)。

半联轴器长度L=82mm，半联轴器与轴配合的毂孔长度L1=60mm。

4. 轴的结构设计(1): 拟定轴上零件的装配方案(2): 根据轴向定位的要求确定轴的各段直径和长度①: 轴向定位要求1-2轴段右端要求制出一轴肩，取错误！未找到引用源。

，且错误！未找到引用源。

②: 考虑到主要承受径向力，轴向也可承受小的轴向载荷。

当量摩擦系数最少，在高速转时也可承受纯的轴向力，工作中容许的内外圈轴线偏斜量（8`-16`）大量生产价格最低，固选用深沟球轴，又根据错误！未找到引用源。

，选6007。

查手册可知错误！未找到引用源。

=35（mm ），B=14（mm)，3-4段安装轴承，左端用轴端挡圈定位，右端用轴肩定位，按轴端直径取挡圈直径D=38（mm ）。

3-4段的直径错误！未找到引用源。

，错误！未找到引用源。

)(1443mm L =-。

因为7-8段轴也要安装一个相同轴承，故错误！未找到引用源。

=35（mm ），错误！未找到引用源。

=21(mm) 。

与7-8段轴相配合的轴承其左端需要轴肩来轴向定位。

③: 6-7段轴没有什么与之相配合的零件，但是其右端要有一个轴肩以使轴承能左端轴向定位，错误！未找到引用源。

减速从动轴设计方案咱来聊聊减速从动轴的设计方案哈。

一、确定基本需求。

首先呢，得搞清楚这个减速从动轴是用在啥设备上的。

是那种小型的家用机器，还是大型的工业设备呀？这就好比你要给一个人做衣服，得先知道是大人还是小孩穿，对吧？要是设备功率大，那这轴就得能承受更大的力，材料和尺寸啥的都得跟着变。

二、材料选择。

材料可是个关键。

如果预算充足，又需要很强的强度和耐磨性，那合金钢是个不错的选择，就像给轴穿上了一层钢铁铠甲。

要是设备对重量有要求，铝合金这种相对较轻又有一定强度的材料也可以考虑。

就像在轴的世界里，不同材料是不同性格的选手，得根据比赛规则（使用要求）来挑选合适的。

三、轴的结构设计。

1. 形状。

一般来说，圆形的轴是最常见的，因为它在各个方向上的受力比较均匀。

就像一个圆滚滚的小胖子，不管从哪个方向推它，都能稳稳地站住。

不过有时候根据特殊的安装或者连接需求，也可能会有一些键槽或者花键结构。

这就好比给小胖子身上加了几个特殊的口袋，用来装特定的东西（连接其他部件）。

2. 尺寸。

直径和长度得根据扭矩传递的要求来计算。

如果要传递的扭矩很大，那轴的直径就得加粗，就像筷子夹小豆子和夹大馒头，夹大馒头肯定得用粗一点的筷子嘛。

长度呢，要考虑到整个设备的布局，不能太长导致安装空间不够，也不能太短影响到和其他部件的配合。

四、与其他部件的连接。

1. 和齿轮的连接。

如果是通过齿轮来传递动力的话，那得确保轴和齿轮之间的连接牢固。

可以用键连接，就像给轴和齿轮之间加了个小锁，让它们紧紧地在一起。

而且要注意键的尺寸和类型，要根据传递的扭矩大小来选。

2. 轴承支撑。

轴得有东西支撑着它转呀，这就是轴承的作用。

选择合适的轴承类型很重要，是滚珠轴承还是滚柱轴承呢？如果需要承受较大的径向力，滚柱轴承可能更合适；如果是高速旋转且径向力和轴向力都有，那可能就得考虑角接触球轴承了。

这就像给轴找合适的坐垫，不同的坐垫（轴承）适合不同的坐姿（受力情况）。

五、强度和刚度校核。

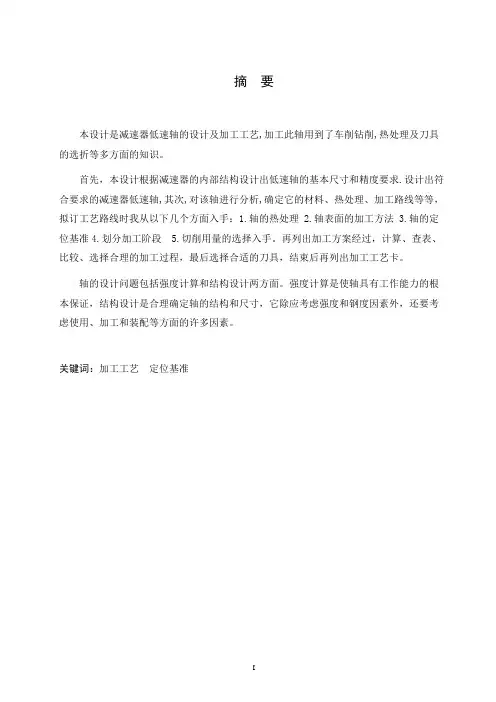

摘要本设计是减速器低速轴的设计及加工工艺,加工此轴用到了车削钻削,热处理及刀具的选折等多方面的知识。

首先，本设计根据减速器的内部结构设计出低速轴的基本尺寸和精度要求.设计出符合要求的减速器低速轴,其次,对该轴进行分析,确定它的材料、热处理、加工路线等等，拟订工艺路线时我从以下几个方面入手：1.轴的热处理 2.轴表面的加工方法 3.轴的定位基准4.划分加工阶段 5.切削用量的选择入手。

再列出加工方案经过，计算、查表、比较、选择合理的加工过程，最后选择合适的刀具，结束后再列出加工工艺卡。

轴的设计问题包括强度计算和结构设计两方面。

强度计算是使轴具有工作能力的根本保证，结构设计是合理确定轴的结构和尺寸，它除应考虑强度和钢度因素外，还要考虑使用、加工和装配等方面的许多因素。

关键词：加工工艺定位基准目录摘要 (I)1 机械制造的发展 (3)1.1 机械制造的发展 (3)1.2 二十一世纪初机械制造业发展趋势与重点 (3)2 轴的结构设计 (4)2.1最小轴径的设计 (4)2.2 轴的结构设计 (5)3 零件的工艺过程 (8)3.1 轴的材料 (8)3.2轴的热处理 (9)3.3确定轴表面的加工方法 (10)3.4 确定轴的定位基准 (10)3.5 划分加工阶段 (11)3.6切削用量的选择 (11)3.7轴的安装方式 (13)3.8拟定工艺过程 (13)4 轴的加工工艺卡 (14)5 轴的检验 (16)6 刀具的选择 (18)结论 (19)致谢 (20)参考文献 (21)1 机械制造的发展1.1 机械制造的发展改革开放30多年来，我国机械制造工业取得了很大的成绩。

高新技术的迅猛发展起到了推动提升和改造的作用。

随着信息装备技术、工业自动化技术、数控加工技术、机器人技术、电力电子技术、新材料技术和新型生物环保装备技术等当代高新技术成果的广泛应用，机械制造业发生了质的飞跃。

各种特种加工、计算机数控技术（ＣＮＣ)、加工中心（ＭＣ）、柔性加工系统（ＦＭＳ）、计算机辅助设计（ＣＡＤ）和计算机辅助制造（ＣＡＭ、）计算机集成制造系统（ＣＩＭＳ）等各种自动控制加工技术应运而生，传统机械制造业已经成为集机械电子、光学信息科学、材料科学、生物科学、激光学、管理学等最新成就为一体的一个新兴技术与新兴工业。
