第1章 控制电机绪论

(6) 1954年美国德沃（George Devol）研制出第一台 工业机器人样机，两年后，被称为机器人之父的恩 格尔伯格 （Joseph Engelberger）创立了第一家机器 人公司－通用机器人（Unimation）
R.E. Kalman
(7) 1960年美籍匈牙利人卡尔曼（R. E. Kalman）发 表“控制系统全面理论”（“On the General Theory of Control Systems”）等论文，引入状态空间法分析系 统，提出能控性，能观测性，最佳调节器和kalman 滤波等概念，奠定了现代控制理论的基础
(5) 1937年英国图灵（A. M. Turine）提出图灵计 算机的设想
(6) 在贝尔实验室Bode领导的火炮控制系统研究小组 工作的申龙（C. Shannon） 1938年提出继电器逻辑 自动化理论，1948年发表专著《通信的数字理论》 (The Mathematical Theory of Communication)，奠 定了信息论的基础
(13) 1970年英国罗森布拉克（H.H
Rosenbrock ）发表“状态矢量空间与多变
量理论”（State Space and Multivariable
Theory）。 1974年加拿大旺纳姆（W.M
System)
(8) 1948年美国尹文思（W. Evans）提出根轨迹法 (Root Locus Method) ，完成了以单输入线性系统为 对象的经典控制研究工作。
(9) 多本有关经典控制的经典名著相继出版，包 括1942年史密斯（Ed. S. Smith）的《自动控制 工程学》（《Automatic Control Engineering 》）， 1945年H. Bode的《回路分析和反馈放 大器》（ 《 Network Analysis and Feedback Amplifier 》 ）， 1945年麦科尔（L.A. MacColl）的《伺服系统基本原理》（《 Fundamental Theory of Servomechanisms》） ，以及1954年钱学森的《工程控制论》(《 Engineering Cybernetics》)

提高综合分析问题的能力。 本课程的基本任务: 获得自动控制系统的基本理论
掌握系统的基本分析方法
为设计自动控制系统打下一定的基础 为进一步的学习和研究控制理论创造条件
教学方式：讲授 学时：48 H 考核方式： 笔试70％ 平时30％：作业（20％），课堂（10％） 教材： 胡寿松主编，《自动控制原理基础教程》第三版，科学 出版社 参考书： 李友善主编，《自动控制原理》，国防科技出版社 高国燊主编，《自动控制原理》，华南理工大学出版社 文锋主编，《自动控制理论》，中国电力出版社 目标：学到真本事，考个好成绩！ 要求：认真听课，不能无故旷课、迟到；独立完成作业，能够提 出问题，讨论问题。 即：严肃认真，生动活泼！
前苏联发射“月球”9号探测器，首次在月面软着 陆成功(1966)，三年后(1969)，美国“阿波罗”11号 把宇航员N. A. Armstrong 送上月球。
第一台火星探测器Sojourner在火星表面软着陆(1996)。
旅行者Voyager 一号，二号开始走出太阳系， 对茫茫太空进行探索。
控制论是一门多学科性的技术科学。在理论研究中，广 泛的使用了各种数学工具：微积分，概率论，复变函数，泛 函，变分法，拓扑学等，实际上是数学的一个分支。
信号与系统（含 拉氏变换，傅氏 变换、z变换
复变函数
电路理论
模拟电子技术
电机与拖动
自动控制理论
线性代数 微积分（含微分方程）
大学物理（力学、热力学）
我们讨论的自控原理，仅仅是控制论的一个小部分，只讨论 了控制系统分析和设计的最一般的理论。属于经典控制部分。
Chapter 1: 主要介绍自动控制的基本概念，控制系统的常用术语及方框图表示； 主要内容： 1.自动控制、自动控制系统的概念 2.自动控制系统的基本方式 3.自动控制系统的类型 4.自动控制系统的要求和分析设计 chapter 2: 如何建立系统的数学模型（定量分析的基础），着重讨论对传递 函数的分析和基于方框图、梅逊公式的数学模型的简化方法；

方框信号
• 方框 • 信号线
控制装置和被控对象分别用方框表示 方框的输入和输出以及它们之间的联接用带
箭头的信号线表示
• 输入信号 进入方框的信号 • 输出信号 离开方框的信号
7
例子2：恒温系统

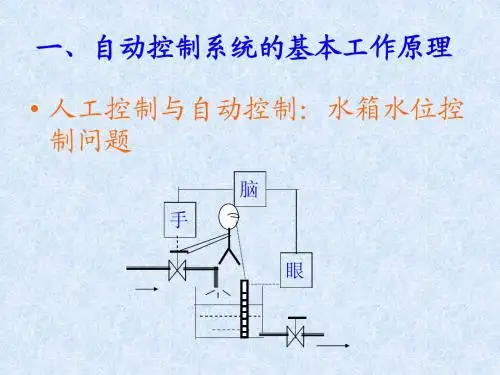

• 人工控制恒温箱
测量、比较、判断、操 作
[动态过程]
1 2
观测恒温箱内的温度（被控制 量） 与 要 求 的 温 度 （ 给 定 值 ） 进行比较，得到温度偏差的大 小和方向
第三节 控制系统主要任务与研究内容
控制系统分析：已知系统的结构参数，分析系 统的稳定性，求取系统的动态、静态性能指标， 并据此评价系统的过程称为控制系统分析。 控制系统设计（或综合）：根据控制对象和给 定系统的性能指标，合理的确定控制装置的结构 参数，称为控制系统设计。
41
课程的主要内容及其相互关系
16
开环例3:直流电机速度开环控制系统
17
• 闭环控制
如果系统的输出量与输入量之间具有
反馈联系，即输出量对系统的控制过程有 直接影响，这样的系统称为闭环控制系统。 闭环控制系统是按照反馈控制原理工作的， 又称为反馈控制系统。这种系统的信号传 递路线构成闭合回路（闭环）。 优点：具有自动补偿由于系统内部和外部干 扰所引起的系统误差（偏差）的能力，因 而有效地提高了系统的精度。
恒值控制系统（自动调节系统） 程序控制系统 随动系统(伺服系统）
恒值系统是指参考输入量保持常值的系统。其任务是消除或减少 扰动信号对系统输出的影响，使被控制量（即系统的输出量）保 持在给定或希望的数值上。例如蒸汽机离心调速器系统、恒温箱 温度控制系统等。 随动系统是指参考输入量随时间任意变化的系统。其任务是要求 输出量以一定的精度和速度跟踪参考输入量，跟踪的速度和精度 是随动系统的两项主要性能指标。

①对机电系统中存在的问题能够以控制论 的观点和思维方法进行科学分析，以找出问题 的本质和有效的解决方法；
②如何控制一个机电系统，使之按预定的 规律运动，以达到预定的技术经济指标，为实 现最佳控制打下基础。
2020年11月19日2时6分
主要内容介绍
(一) 绪论 控制系统的基本工作原理，控制系统的几种分 类，控制理论的发展史，对控制系统的基本要 求。
(二) 控制系统的数学模型及传递函数 LAPLACE变换，系统的数学模型，传递函数， 典型环节的传递函数，系统的方框图及其联接， 系统的信号流程图。
(三) 线性系统的时域分析 典型输入信号，控制系统的时域性能指标，一 阶系统的时间响应，二阶系统的时间响应，系 统的稳态误差。
2020年11月19日2时6分
本课程所分析的系统，涉及机械、电气， 所以在建立数学模型时，需运用到理论 力学、电工、机械原理等多门课程的知 识。
2020年11月19日2时6分
第一章 绪论
基本内容
1.1 机械工程控制论的研究对象与任务 1.2 系统及其模型 1.3 反馈 1.4 控制系统的分类 1.5 对控制系统的基本要求
本章难点
主要内容介绍（续）
(四) 频率特性分析法
频率特性的基本概念，典型环节的频率特性， 系统的开环频率特性的绘制，系统的闭环频率 特性。
(五) 控制系统的稳定性分析
稳定性的基本概念，代数稳定性判据，频域稳 定性判据，系统的相对稳定性。
(六) 系统的校正方法
系统校正的一般概念，串联校正，反馈校正。
2020年11月19日2时6分
中南林业科技大学-机电工程学院
2020年11月19日2时6分
讲授人：龚中良 教 材：《机械工程控制基础》（第五版）
