第十七章欧姆定律单元测试题 一、选择题(每题3分,共30分 1. 电路中的电流既看不见,也摸不着,但是它的许多特点和水流、车流类似。人们在研究认识电流时,多用水流来相比较,这种研究物理问题的方法叫做(

A. 控制变量法 B. 模型法 C. 类比法 D. 归纳法 2、对欧姆定律的理解,下列说法中错误的是( A.对某一段导体来说,导体中的电流跟两端的电压成正比 B.在电压一定条件下,导体中的电流跟导体电阻成反比 C.导体中电流的大小由两端电压和电阻共同决定其大小 D.导体中电流跟两端电压和电阻无关 3、当某导体两端的电压为3V时,通过导体的电流为0.3A,如果导体两端电压再增加6V,那么导体中的电流为(

A.0.9A B.0.6A C.0.3A D.0.1A 4.下面说法正确的是( A.电路断开后,电路中的电流为零,因此电源电压也为零 B.电路两端只要有电压,电路中就一定有电流 C.电压表有一定的量程,使用时选择的量程越大越好 D.在并联电路中,不论灯泡是大是小,每个灯泡两端的电压都相等 5. 将两个不同型号的灯泡串联在电路中,发现两灯的亮度不同,甲灯比乙灯亮,则下列说法正确的是(

A. 两灯中的电流不相等,甲灯中电流大于乙灯中电流 B. 两灯中的电流不相等,乙灯中电流大于甲灯中电流 C. 两灯中的电流相等 D. 无法判断两灯中电流的大小 6.关于导体的电阻,下面说法正确的是( A.加在导体两端的电压越大,导体的电阻越大 B.通过导体的电流为零,导体没有电阻 C.通过导体的电流越大,导体的电阻越小 D.电阻是导体本身的一种性质. 7、由欧姆定律公式可导出R=U/I,对此表达式下面说法中正确的是( A.导体两端电压为零时,导体的电阻为零 B.导体两端电压越大,导体的电阻越大 C.通过导体的电流越大,导体的电阻越小 D.导体电阻值的大小,可以用它两端的电压与通过它的电流的比值来表示 8、一个额定电压为3.8V的小灯泡,小明在1.2V下测出它的电阻,接着又将灯泡两端电压调到3.8V测出其电阻,小明发现后一次电阻比第一次大得多,

这是因为( A .实验方法不对 B .实验误差 C .导体的电阻跟温度有关 D .实验错误 9、下面说法中,正确的是:(

A 、电路中几个导体的电流强度相等,这几个导体一定是串联的 B 、电路中几个导体两端的电压相等,这几个导体一定是并联的 C 、串联电路的总电阻,一定大于电路中的任一个电阻 D 、并联电路的总电阻,一定大于电路中的任一个电阻 10、两个阻值相等的电阻,串联后的总电阻为60欧姆,若将它们并联后接在 6伏特的电源两端,则通过干路的电流强度是:( A 、4安培 B 、0.8安培 C 、800 毫安 D 、400毫安 11、两个阻值相等的电阻,并联后的总电阻是10欧姆,则它们串联后的总电 阻是:( A 、5Ω B 、10Ω C 、20Ω D 、40Ω 12、某导体两端的电压是4V ,通过的电流强度是0.8A ,如果使导体两端的电 压增加到6V ,则该导体的电阻和通过它的电流是:( A 、5Ω,1.2A B 、5Ω,2A C 、7.5Ω,0.8A D 、12.5Ω,0.8A 13、若在电压不变的电源上.接入一个4Ω的电阻时,通过电路的电流是3A ,当再在这个电路上串接入一个电阻R 时,通过电路的电流是1A ,则电阻R 的阻值为:(

A 、12Ω B 、30Ω C 、80Ω D 、40Ω

14.如图所示,电源两极间电压不变,当滑动变阻器的 滑片向右移动时,电流表和电压表的示数变化情况是 A .电压表的示数增大,电流表的示数减小 B .电压表的示数减小,电流表的示数增大 C .电压表的示数增大,电流表的示数增大 D .电压表的示数减小,电流表的示数减小 15.如下图所示,电源电压为6V,当开关S 闭合后,只有一只

灯炮发光,且电压表的示数为6V ,产生这一现象的原因可能 是( A .灯L 1处短路 B .灯L 2处短路 C .灯L 1处断路 D .灯L 2处断路 16.教室里装有多盏电灯,每多开一盏灯,则教室内电路的( A .总电流增大 B .总电压增大 C .总电阻增大 D .总电压、总电流都不变 17、如右图两个电路中,电源电压相等, 闭合开关S ,当滑片P 都向右滑动时,

灯泡L 1和L 2的亮度变化( A .L 1、L 2都变亮 B .L 1、L 2都变暗 C .L 1变亮,L 2变暗 D .L 1变暗,L 2的亮度不变 二、填空题(每空1分,共21分 1. 使用电流表测电流之前应注意两个事项:(1(2明确它的 和 。

2. 如图所示,开关S 闭合后,A 1的示数为0.9A ,A 3的示数为0.4A 。则通过灯泡L 1的电流是 ,通过灯泡L 2的电流 是 ,A 2的示数为 。 3.甲乙两个电阻的阻值分别为4Ω和8Ω电源两端(电源电压保持不变,则通过甲电阻的电流是___A ,乙电

阻两端的电压是 V. 4、把两种不同的金属片插入柠檬,制成“水果电池”。 用电压表测量水果电池的电压,如图1所示,则该水果

电池的金属片 为正极。 5、在我国,家用照明电路电压为 ;对人体安全 的电压是 ; 一节干电池的电压 ;一节蓄电池的电压 是 。 6、在图2中的里填上适当的电表符号,使之成为正确的电路图。 7.如右上图中各元件连接均正确,甲.乙为两个电表。则甲为______表,乙为______表。

8、图3,电阻箱的读数为________Ω.

9.两个定值电阻上分别标有“20Ω,1A ”和“20Ω,0.5A ”字 样,将两定值电阻串联起来接在某一电路中,则该电路两端所加 的最大电压为 ;若将两定值电阻并联起来接在某 一电路中,则该电路两端所加的最大电压为 . 10、德国物理学家欧姆经过大量的实验研究,得出了电流与电压、 电阻的关系:导体中的电流,跟导体两端的电压 ,跟 导体的电阻 。这就是著名的欧姆定律,用公式表示就

是 。 11.如图1所示电路中,两只小灯泡完全相同。若将开关S 1、S 2断 开,仅使BC 接通,两灯 联;若将开关S 1、S 2均闭合,使AB 和CD 分别接 通,此时两灯 联。 12、小红做实验时,把一盏灯两端的电压从4V 增加到6V ,通过它的电流将从 0.5A 增加到_______A ,这只灯的电阻值为_______Ω。 13、人体安全电压 V,一般通过人体的电流超过8mA 时,就会引发 严重的触电事故,请估算人体电阻至少应为 Ω。

14、如图2所示,是小辉自制的一个柠檬电池。当他把一只阻值为4Ω的小灯 泡接入电路中时,测得通过小灯泡的电流为0.2A ,小辉由此可计算出柠檬电 池两端的电压约为_____V 。 15、不纯净的水是 体,因此用湿手扳开关、插拔插头等,容易使水流入 开关内,使 通过 流入大地,造成触电危险。 16、如图3所示,电源电压6V 保持不变,滑动变阻器的最大阻 值为30Ω。当S 闭合,滑片P 从a 端向变阻器的中点c 移动时,

电压表的示数 ,电流表的示数 ;当滑片P 移 到c 点时,通过Rbc 的电流为 A 。 17、将电阻R 1与R 2并联后接在电源两端时,通过它们的电流之 比是3:2,则R 1:R 2= ;若把它们串联起来接在电路中, 则通过它们的电流之比I 1:I 2= 。 18、修理电视机时,需要一个1Ω的电阻,但师傅手边只有一些5Ω的电阻, 那么他需要用 个5Ω的电阻 联起来才能使用。 19、若导体两端的电压为5伏特,通过它的电流强度为0.5安培,则导体的电 阻为 ;若导体的两端电压改为3伏,则通过导体的电流强度为 安培。若导体两端电压为零,则导体的电阻为 欧姆。

20、电阻R 1=3欧姆,R 2=6欧姆。将它们串联时,总电阻为 ;将它 们并联时,总电阻为 。 21、已知R 1=10欧姆,R 2=5欧姆。将R 1、R 2串联时,通过R 1、R 2的电流强度I

=0.5安培,则R 1两端电压U 1= ,R 2两端电压U 2= ,串联的总电 阻R= 。 22、已知:R 1=10欧姆,R 2=5欧姆。将R 1、R 2并联,若通过干路的电流强度 I=2安培,则通过R 1支路的电流强度I 1= ,通过R 2支路的电流强度 I 2= ,并联电路总电阻R= 。 23、R 1=6欧,与R 2串联后的总电阻是8欧姆,则R 1、R 2并联时的总电阻 是 。 24、两个电阻并联时的总电阻为4欧,若其中一个电阻为6欧,则另一个电阻 是 欧。 25、两个电阻串联后的总电阻是10欧,并联后的总电阻是2.4欧,则这两个 电阻的阻值分别为 欧和 欧。 26、已知R 1=25 Ω,R 2=10Ω。把R 1、R 2串联起来,接在电源两端,则通过R 1 R 2

的电流之比I 1:I 2= ,R 1 R 2两端的电压之比为U1:U2= ,若把 两电阻并联后接在同电源的两端,则通过R 1、R 2的电流之比为I ’1:1’2= , R 1、R 2两端电压之比为:U ’1:U ’2= 。 27、R 1=3欧,R 2=2欧,电源电压U=6伏,把这两个电阻接在电路中,能得到 的最大电流I= 、最小电流I ’= 。 三、作图题(每图3分,共9分 20.如图所示,开关S 闭合后,A 1的示数为0.34A ,A 2的示数为0.7A 。根据图

合集下载

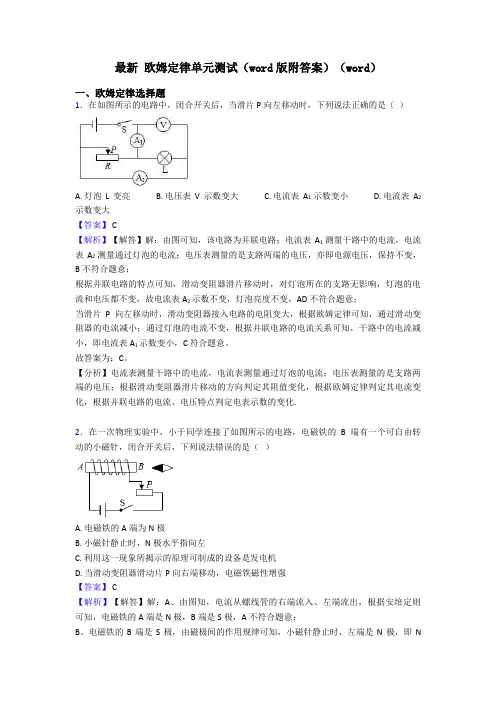

最新 欧姆定律单元测试(word版附答案)(word)
