防排烟系统与消防联动控制

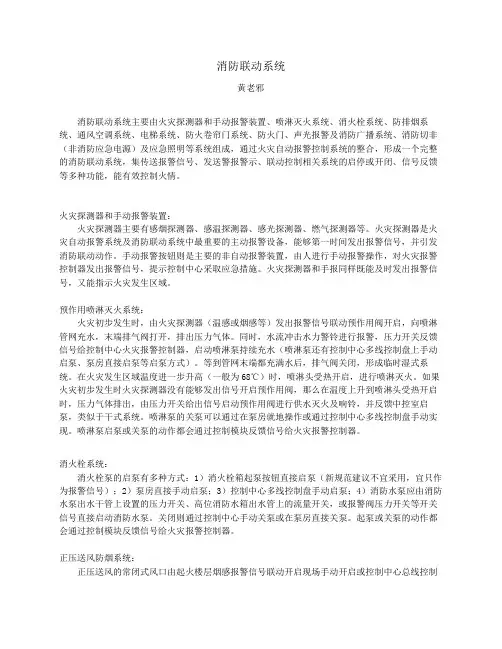

消防联动系统黄老邪消防联动系统主要由火灾探测器和手动报警装置、喷淋灭火系统、消火栓系统、防排烟系统、通风空调系统、电梯系统、防火卷帘门系统、防火门、声光报警及消防广播系统、消防切非（非消防应急电源）及应急照明等系统组成，通过火灾自动报警控制系统的整合，形成一个完整的消防联动系统，集传送报警信号、发送警报警示、联动控制相关系统的启停或开闭、信号反馈等多种功能，能有效控制火情。

火灾探测器和手动报警装置：火灾探测器主要有感烟探测器、感温探测器、感光探测器、燃气探测器等。

火灾探测器是火灾自动报警系统及消防联动系统中最重要的主动报警设备，能够第一时间发出报警信号，并引发消防联动动作。

手动报警按钮则是主要的非自动报警装置，由人进行手动报警操作，对火灾报警控制器发出报警信号，提示控制中心采取应急措施。

火灾探测器和手报同样既能及时发出报警信号，又能指示火灾发生区域。

预作用喷淋灭火系统：火灾初步发生时，由火灾探测器（温感或烟感等）发出报警信号联动预作用阀开启，向喷淋管网充水，末端排气阀打开，排出压力气体。

同时，水流冲击水力警铃进行报警，压力开关反馈信号给控制中心火灾报警控制器，启动喷淋泵持续充水（喷淋泵还有控制中心多线控制盘上手动启泵、泵房直接启泵等启泵方式）。

等到管网末端都充满水后，排气阀关闭，形成临时湿式系统。

在火灾发生区域温度进一步升高（一般为68℃）时，喷淋头受热开启，进行喷淋灭火。

如果火灾初步发生时火灾探测器没有能够发出信号开启预作用阀，那么在温度上升到喷淋头受热开启时，压力气体排出，由压力开关给出信号启动预作用阀进行供水灭火及响铃，并反馈中控室启泵，类似于干式系统。

喷淋泵的关泵可以通过在泵房就地操作或通过控制中心多线控制盘手动实现。

喷淋泵启泵或关泵的动作都会通过控制模块反馈信号给火灾报警控制器。

消火栓系统：消火栓泵的启泵有多种方式：1）消火栓箱起泵按钮直接启泵（新规范建议不宜采用，宜只作为报警信号）；2）泵房直接手动启泵；3）控制中心多线控制盘手动启泵；4）消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号直接启动消防水泵。

第1篇一、消防联动原理消防联动系统是现代消防设施中的一项重要技术，它通过将火灾自动报警系统、自动灭火系统、防排烟系统、疏散指示系统等消防设施进行联动控制，实现对火灾的早期发现、及时扑救和有效疏散。

消防联动的原理主要包括以下几个方面：1. 火灾报警：当火灾发生时，火灾探测器会检测到火灾信号，并通过火灾报警控制器进行处理。

2. 信号传输：火灾报警控制器将火灾信号传输到消防联动控制器，实现信息的共享。

3. 联动控制：消防联动控制器根据预设的联动逻辑，对相关消防设施进行控制，如启动灭火设备、关闭非消防电源、开启防排烟系统等。

4. 信息反馈：消防联动控制器将联动控制结果反馈给火灾报警控制器，实现信息闭环。

二、消防联动操作规程1. 火灾报警控制器操作（1）接警：当火灾报警控制器接收到火灾信号时，应立即显示火灾报警信息，同时发出声光报警。

（2）确认：值班人员应立即确认火灾报警信息，核实火灾发生位置。

（3）联动控制：根据预设的联动逻辑，对相关消防设施进行控制。

（4）记录：值班人员应将接警、确认、联动控制等信息记录在值班记录簿中。

2. 消防联动控制器操作（1）监控：值班人员应实时监控消防联动控制器的工作状态，确保各消防设施处于正常工作状态。

（2）联动测试：定期对消防联动系统进行联动测试，验证联动逻辑是否正确。

（3）故障处理：当消防联动控制器出现故障时，应立即采取措施进行处理，确保消防设施正常运行。

3. 其他消防设施操作（1）自动灭火系统：根据火灾报警信息，自动启动灭火设备，扑救火灾。

（2）防排烟系统：根据火灾报警信息，开启防排烟系统，排除烟雾，保证人员疏散。

（3）疏散指示系统：根据火灾报警信息，开启疏散指示灯，引导人员疏散。

三、注意事项1. 消防联动系统操作人员应具备一定的消防知识和技能，熟悉消防设施的操作规程。

2. 消防联动系统操作人员应严格遵守操作规程，确保消防设施正常运行。

3. 定期对消防联动系统进行维护保养，确保消防设施处于最佳工作状态。

消防联动控制方式一、自动喷水灭火系统联动控制方式：1、湿式系统或干式系统联动方式：消防联动压力开关动作控制器手动启向火灾报警控制器报警、停按钮消防联动控制器自动启泵2、预作用系统的联动控制方式：两只及以上独立的感烟探测器或一只感烟手火灾报警控制器动、起停按钮消防火灾联动控制器喷淋消防泵3、雨淋系统的联动控制方式两只及以上独立的感温探测器或一只感温手火灾报警控制器动、起停按钮消防火灾联动控制器雨淋消防泵4、自动控制的水幕系统联动控制方式：自动联动控制方式：用于防火卷帘防备用于防火分开1）当自动控制的自动水幕系统用于防火卷帘的保护时，应防火卷帘归底的动两只独立的感温由防火卷帘着落到楼板面的动作信号与本报警地区内随意作信号与本报警区火灾探测器的火一探测器或手动火灾报警按钮的报警信号作为水幕阀组启域内随意一探测器动启动的联动触发信号，并由消防联动控制水幕系统有关控制阀组的启动。

火灾报警控制器消防火灾联动控制器水幕阀组开启消防水泵手动、起停按钮二、消火栓系统的联动控制方式自动联动控制方式：低压压力开关、流量开关消火栓按钮1）应由消火栓系统出水干管上设置的低压压力开关、高位手火灾报警控制器动消防水箱出水管上设置的流量开关等信号作为触发信号，启动、直接控制启动消火栓泵，联动控制不该受消防联动控制器消防火灾联动控制器停止按钮处于自动或手动状态的影响。

消火栓泵消火栓泵的动作信号应反应至消防联动控制柜三、气体灭火系统、泡沫灭火系统联动控制方式首封闭防备地区的送延气体有人工作的防备区气体灭时次二30S 报警（排）风机及阀门；次灭火信火控制报号警信器、泡停止通风和空气调号装置、无人工作的防备区节系统及封闭电动泡沫气体灭火防备区内声光报警器气体灭火防备区外声光报警器及气体开释指示灯气体灭火系统、泡沫灭火系统应分别由专用的气体灭火控制器、泡沫灭火控制器控制。

自动联动控制方式：可分为直接连结火灾探测器和不直接连结火灾探测器两种1.气体灭火系统、泡沫灭火系统直接连结火灾探测器时：1）应由同一防备区内两只独立的火灾探测器的报警信号、一只火灾探测器与一只手动火灾报警按钮的报警信号或防备区外的紧迫启动信号，作为系统的联动触发信号，探测器的组合宜采纳感烟火灾探测器和感温火灾探测器。

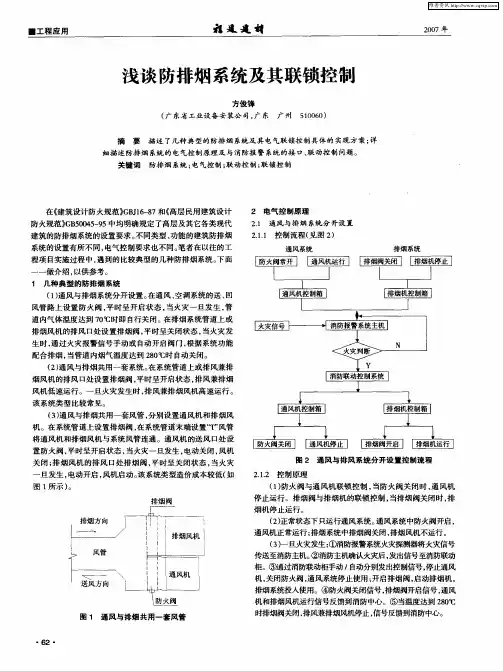

图 １ 通风与排烟共用一套风管
时排烟阀关闭 ， 排风兼排烟风机停止 ， 信号反馈到消防中心。
・
６ ・ ２
维普资讯
第１ （ 第９期） 期总 ６ 撒帆 粕 粕 阀 机 阀 机
２ ． 消 防中心监控点一览表．见表 １ １ ３ 一 ． （ ． ． ． ． ） 表 １ 消 防 中 心 监 控 点 一 览 表
（） ３ 一旦火灾发生 ： ①消防报警系统火灾探测器将火灾信号
传送至消防主机。 ②消防主机确认火灾后 ， 出 发 信号至消防联动
柜 。③通过消防联动柜手动 ， 自动分别发出控制信号， Ｉ通风 停 匕 机 ， 闭防火阀 ， 关 通风系统停止使用 ； 排烟 阀， 开启 启动排烟机 ， 排烟系统投 入 使用。④防火 阀关闭信号 ， 排烟阀开启信号 ， 通风 机 和排烟风机运行信号反馈到消防中心。⑤ 当温度达到 ２ ０Ｃ ８ ￣
一 一
做介绍 ， 以供参考 。
（ ） 风与排烟 系统分 开设置 。 １通 在通 风 、 空调系统的送 、 回
１ 几种典型的防排烟 系统 风管 路上设置防 火阀 ， 时呈开启状 态 ， 平 当火 灾一旦发生 ， 管
道内气 体温度 达到 ７ ℃时即 自行关 闭。在排烟系统管道上或 ０
排烟风机的排风 口处设 置排烟阀 ， 平时呈关闭状态 ， 当火灾 发
图 ４ 共 用 一套 风 管 。 分 设 通 风 机 和 排 烟风 机控 制流 程 但
烟阀， 风管 中设 置排 烟阀（ 常开 ） 。该 系统排风 与排 烟的方 向
相反 。
瞅机 （） １平时该 系统 中防火 阀为 开启 状态 ， 通风机运行 ，阀 砜悯悯酬 完成 阀 机 箱
通 风功能。排烟 阀为关 闭状态 ， 排烟机停止。
