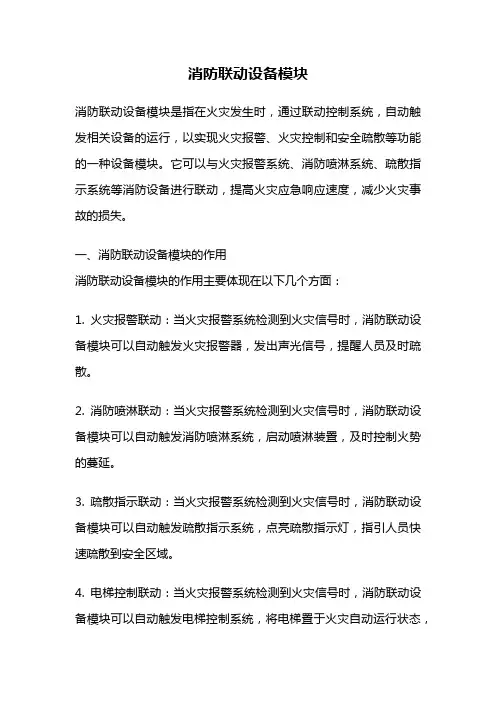

建筑消防系统联动控制模块

消防联动设备模块消防联动设备模块是指在火灾发生时，通过联动控制系统，自动触发相关设备的运行，以实现火灾报警、火灾控制和安全疏散等功能的一种设备模块。

它可以与火灾报警系统、消防喷淋系统、疏散指示系统等消防设备进行联动，提高火灾应急响应速度，减少火灾事故的损失。

一、消防联动设备模块的作用消防联动设备模块的作用主要体现在以下几个方面：1. 火灾报警联动：当火灾报警系统检测到火灾信号时，消防联动设备模块可以自动触发火灾报警器，发出声光信号，提醒人员及时疏散。

2. 消防喷淋联动：当火灾报警系统检测到火灾信号时，消防联动设备模块可以自动触发消防喷淋系统，启动喷淋装置，及时控制火势的蔓延。

3. 疏散指示联动：当火灾报警系统检测到火灾信号时，消防联动设备模块可以自动触发疏散指示系统，点亮疏散指示灯，指引人员快速疏散到安全区域。

4. 电梯控制联动：当火灾报警系统检测到火灾信号时，消防联动设备模块可以自动触发电梯控制系统，将电梯置于火灾自动运行状态，确保人员安全疏散。

二、消防联动设备模块的组成消防联动设备模块主要由以下几个部分组成：1. 控制器：控制器是消防联动设备模块的核心部件，负责接收火灾报警系统发出的信号，判断火灾发生的位置和程度，并根据预设的逻辑关系，触发相应的联动设备。

2. 传感器：传感器用于感知火灾信号，将信号传输给控制器。

常见的传感器有烟感传感器、温感传感器等，它们可以准确地检测到火灾的发生。

3. 执行器：执行器是指根据控制器的指令，执行相应动作的设备，如火灾报警器、喷淋装置、疏散指示灯等。

执行器的选择应根据实际需要和场所特点进行合理配置。

4. 通信设备：通信设备用于与其他消防设备进行联动，实现信息传输和共享。

常见的通信设备有网络模块、无线模块等，它们可以实现消防设备之间的互联互通。

三、消防联动设备模块的应用场景消防联动设备模块广泛应用于各类公共场所和重要建筑物，如商场、宾馆、医院、学校、办公楼等。

它可以提高火灾应急响应速度，减少火灾事故的发生和损失。

消防自动报警及联动控制系统设计说明消防自动报警及联动控制系统设计说明一．本工程为一类防火建筑。

火灾自动报警系统的保护等级按一级设置。

二．系统组成：火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通对讲电话系统；电梯监视控制系统；应急照明控制系统。

三．消防及弱电控制中心：1.本工程消防及弱电控制中心设在首层，并设有直接通往室外的出口。

2．消防及弱电控制中心的报警控制设备由火灾报警控制主机，联动控制台，CRT显示器，打印机，应急广播设备，消防直通对讲电话设备，电梯监控盘和电源设备等组成。

3. 消防及弱电控制中心可接收感烟，感温等探测器的火灾报警信号及水流指示器，检修阀，压力报警阀，手动报警按钮，消火栓按钮的动作信号。

4．消防及弱电控制中心可显示消防水池.消防水箱水位，显示消防水泵的电源及运行状况。

5．消防及弱电控制中心可联动控制所有与消防有关的设备。

四．火灾自动报警系统：1．本工程采用集中报警控制系统。

消防自动报警系统按2总线环路设计，任一点断线不应影响系统报警。

2．探测器：疏散通道上的防火卷帘门2侧设置感温探测器，高大空间设置双波段和光截面报警模块，其他场所设置感烟探测器。

3．探测器与灯具的水平净距应大于0.2米；与送风口边的水平净距应大于1.5米；与多孔送风顶棚孔口或条形送风口的水平净距应大于0.5米；与嵌入式扬声器的净距应大于0.1米；与自动喷水头的净距应大于0.3米；与墙或其他遮挡物的距离应大于0.5米。

探测器的具体定位，以建筑吊顶综合图为准4．在本楼适当位置设手动报警按钮及消防对讲电话插孔。

手动报警按钮及对讲电话插孔底距地1.4米。

5．在消火栓箱内设消火栓报警按钮。

接线盒设在消火栓的开门侧，底距地1.8米。

6．在各层楼梯间及疏散楼梯前室走道侧，设置火灾声光报警显示装置。

安装高度为门框上0.2米。

五．消防联动控制：火灾报警后，消防及弱电控制中心应根据火灾情况控制相关层的正压送风阀及排烟阀，电动防火阀，并启动相应加压送风机，排烟风机，排烟阀280°C熔断关闭，防火阀70°C熔断关闭。

消防工程
火灾自动报警系统及消防设施联动控制
一、组件的设置
组件名称距离、高度要求设置要求
手动火灾报警按钮≤30m
1.3～1.5m
1.每个防火分区至少设置一只手动火灾
报警按钮，宜设置在疏散通道或出入口处
2.列车上设置的手动火灾报警按钮，应设
置在每节车厢的出入口和中间部位
区域显示器 1.3～1.5m 每个报警区域宜设置一台，当一个报警区域包括多个楼层时，宜在每个楼层设置一台仅显示本楼层的区域显示器
火灾警报器＞2.2m 1.应设置在每个楼层的楼梯口、消防电梯前室、建筑内部拐角等明显部位，不宜与安全出口指示标志灯具设置在同一面墙上
2.≥60dB；在环境噪声大于60dB的场所，其声压级应高于背景噪声15dB
二、控制器的设置
三、火灾自动报警系统联动控制
四、其他消防设施联动控制。

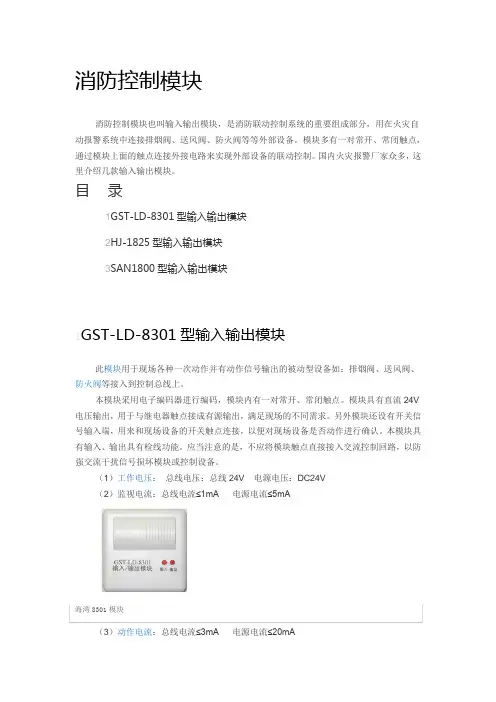

消防控制模块消防控制模块也叫输入输出模块，是消防联动控制系统的重要组成部分，用在火灾自动报警系统中连接排烟阀、送风阀、防火阀等等外部设备。

模块多有一对常开、常闭触点，通过模块上面的触点连接外接电路来实现外部设备的联动控制。

国内火灾报警厂家众多，这里介绍几款输入输出模块。

目录1GST-LD-8301型输入输出模块2HJ-1825型输入输出模块3SAN1800型输入输出模块1GST-LD-8301型输入输出模块此模块用于现场各种一次动作并有动作信号输出的被动型设备如：排烟阀、送风阀、防火阀等接入到控制总线上。

本模块采用电子编码器进行编码，模块内有一对常开、常闭触点。

模块具有直流24V 电压输出，用于与继电器触点接成有源输出，满足现场的不同需求。

另外模块还设有开关信号输入端，用来和现场设备的开关触点连接，以便对现场设备是否动作进行确认。

本模块具有输入、输出具有检线功能。

应当注意的是，不应将模块触点直接接入交流控制回路，以防强交流干扰信号损坏模块或控制设备。

（1）工作电压：总线电压：总线24V 电源电压：DC24V（2）监视电流：总线电流≤1mA电源电流≤5mA海湾8301模块（3）动作电流：总线电流≤3mA电源电流≤20mA（4）线制：与控制器采用无极性信号二总线连接，与DC24V电源采用无极性电源二总线连接（5）无源输出触点容量：DC24V/2A，正常时触点阻值为100kΩ，启动时闭合，适用于12V~48V直流或交流（6）输出控制方式：脉冲、电平（继电器常开触点输出或有源输出，脉冲启动时继电器吸合时间为10s）（7）出厂设置：常开检线输入、无源输出方式（8）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（9）外壳防护等级：IP30（10）外形尺寸：86mm×86mm×43mm（带底壳）2HJ-1825型输入输出模块用于控制警铃、声光报警器、阀、口、电梯、广播切换等，输出继电器提供二常开二常闭转换触点，触点容量AC250V/3A,DC24V/5A，模块接收无源常开反馈信号。

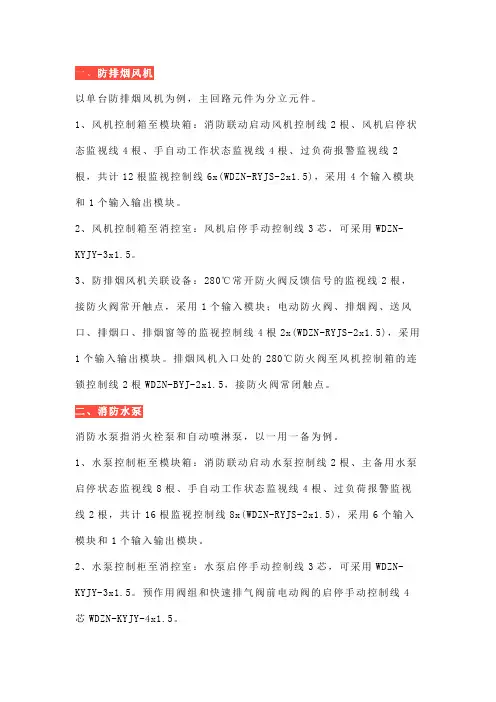

以单台防排烟风机为例，主回路元件为分立元件。

1、风机控制箱至模块箱：消防联动启动风机控制线2根、风机启停状态监视线4根、手自动工作状态监视线4根、过负荷报警监视线2根，共计12根监视控制线6x(WDZN-RYJS-2x1.5)，采用4个输入模块和1个输入输出模块。

2、风机控制箱至消控室：风机启停手动控制线3芯，可采用WDZN-KYJY-3x1.5。

3、防排烟风机关联设备：280℃常开防火阀反馈信号的监视线2根，接防火阀常开触点，采用1个输入模块；电动防火阀、排烟阀、送风口、排烟口、排烟窗等的监视控制线4根2x(WDZN-RYJS-2x1.5)，采用1个输入输出模块。

排烟风机入口处的280℃防火阀至风机控制箱的连锁控制线2根WDZN-BYJ-2x1.5，接防火阀常闭触点。

消防水泵指消火栓泵和自动喷淋泵，以一用一备为例。

1、水泵控制柜至模块箱：消防联动启动水泵控制线2根、主备用水泵启停状态监视线8根、手自动工作状态监视线4根、过负荷报警监视线2根，共计16根监视控制线8x(WDZN-RYJS-2x1.5)，采用6个输入模块和1个输入输出模块。

2、水泵控制柜至消控室：水泵启停手动控制线3芯，可采用WDZN-KYJY-3x1.5。

预作用阀组和快速排气阀前电动阀的启停手动控制线4芯WDZN-KYJY-4x1.5。

3、消防水泵关联设备：1）消火栓系统主要有出水干管上的压力开关、高位消防水箱出水管上的流量开关、（干式系统）报警阀压力开关动作信号监视线2根，采用1个输入模块。

2）湿式自动喷水灭火系统：主要有湿式报警阀压力开关、水流指示器、信号阀动作信号监视线2根，采用1个输入模块。

3）预作用系统不充气预作用系统，主要有报警阀压力开关、水流指示器、信号阀动作信号监视线2根，采用1个输入模块；预作用阀组监视控制线4根，采用1个输入输出模块，在管网最不利端可能会设置电磁排气阀，采用1个输入输出模块。

对于充气的预作用系统，一般会设置预作用阀控制箱，来联动控制空压机、电磁阀等设备，故预作用阀控制箱设联动控制线4根，采用1个输入输出模块；快速排气阀前的电动阀采用控制线2根，采用1个输入输出模块，其他需监视动作信号的设备与不充气预作用系统相同。

消防报警及联动控制系统的功能、结构
消防报警及联动控制系统是一种用于监测和控制火灾情况的系统，它主要包括以下功能和结构：
功能：
1. 火灾监测：通过传感器和探测器监测火灾的存在，如烟雾、气体、温度等指标。

2. 报警通知：一旦系统检测到火灾，它会立即发出声音和光线等警报信号，通知人们火灾的发生。

3. 联动控制：系统可以通过自动或手动方式触发联动控制，如关闭电源、启动喷淋系统、开启通风设备等，以减轻火势的发展。

4. 火灾定位：系统可以通过探测器的信息确定火灾的位置，以便迅速采取相应的措施。

5. 信息传输：系统可以将火灾信息通过电话、短信、网络等方式传输给相关部门或人员，以便及时响应。

结构：
1. 控制中心：系统的核心部分，负责监控和控制火灾情况，接收和处理各种传感器的信号。

2. 传感器和探测器：用于监测火灾的存在，如烟雾传感器、温度传感器、气体探测器等。

3. 报警器：根据控制中心的指令，发出声音和光线等警报信号，提醒人们火灾的发生。

4. 联动设备：根据控制中心的指令，自动或手动触发联动控制设备，如电源开关、喷淋系统、通风设备等。

5. 信息传输设备：负责将火灾信息传输给相关部门或人员，如电话、短信、网络等。

消防报警及联动控制系统通过监测和控制火灾情况，及时报警并采取相应措施，以保障人员生命安全和减少火灾的损失。

消防联动控制系统概述消防联动控制系统是火灾自动报警系统中的一个重要组成部分。

通常包括消防联动控制器、消防控制室图形显示装置、传输设备、消防电气控制装置（防火卷帘控制器等）、消防设备应急电源、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件。

消防联动控制设备的构成如图2-1所示。

图2-1消防联动控制设备的构成框图第一节消防联动控制器消防联动控制器是消防联动控制设备的核心组件。

它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对自动消防设备实现联动控制和状态监视。

消防联动控制器可直接发出控制信号，通过驱动装置控制现场的受控设备。

对于控制逻辑复杂，在消防联动控制器上不便实现直接控制的情况，通过消防电气控制装置（如防火卷帘控制器）间接控制受控设备。

一、分类消防联动控制器可按结构形式、使用环境和防爆性能进行分类。

紫荆花商务中心所用台式消防联动控制器.；图2-2消防联动控制器示例图二、功能和性能1.功能1)消防联动控制器能接收来自火灾报警控制器的火灾报警信号，并发出火灾报警声、光信号。

在非延时状态下能在3s（一般发生动作后会有一段信号传输过程）内向与其连接的各类受控设备发出启动信号，按设定的控制逻辑直接或间接控制该受控设备, 同时发出启动光指示信号。

消防联动控制器能接收受控设备动作后的反馈信号，并显示相应设备状态。

2)消防联动控制器能接收连接的启泵按钮、水流指示器等灭火系统启动按钮相关触发器件发出的报警信号，显示其所在的部位，发出报警声、光信号，将报警信号发送到连接的火灾报警控制器。

3)消防联动控制器能以手动或自动两种方式完成所有控制功能并指示状态。

在自动方式下，手动插入操作优先。

4)（各分线盘）消防联动控制器具有直接手动控制单元。

直接手动控制单元至少有六组独立的手动控制开关，每个控制开关对应一个直接控制输出。

直接手动控制单元能独立使用时，受控设备的启动、反馈等各种工作状态均能在手动控制开关旁单独显示。

消防联动模块是用于消防联动控制器与其所连接的受控设备之间信号传输、转换的一种器件，包括消防联动中继模块、消防联动输入模块、消防联动输出模块和消防联动输入输出模块，它是消防联动控制设备完成对受控消防设备联动控制功能所需的一种辅助器件。

一、中继模块消防联动中继模块是由信号整形、滤波稳压和信号放大过流保护电路等部分组成，用于对消防联动控制系统内部各种电信号进行远距离传输和放大驱动。

该模块分为总线型和非总线型两种。

总线型中继模块主要作用是增加联动总线的负载能力，提高消防联动控制系统的可靠性。

消防联动中继模块的工作原理是：当联动总线负载过重或线路过长时，一般在总线的适当位置设置总线中继模块，将弱信号放大到标准状态，增加总线的负载能力。

二、输入模块消防联动输入模块是由无极性转换电路、滤波整形、编码信号变换电路、主控电路、指示灯电路、信号隔离变换电路等部分组成，用于把消防联动控制器所连接的消防设备、器件的工作状态信号输入相应的消防联动控制器。

该模块一般与消防联动控制器相连。

消防联动输入模块的工作原理是：自动灭火设备、防排烟设备、防火门窗、防火卷帘、水流指示器、消火栓、压力开关等消防设备、器件在监视状态时，其内部继电器处于常开状态；当处于启动工作状态时，继电器由常开转变为常闭状态。

消防联动输入模块内部的信号隔离变换电路将上述消防设备、器件的工作状态转换为电信号，传给消防联动输入模块的主控电路。

主控电路一般通过分析与判断，确认消防设备的工作状态，同时通过信号总线上传给相应的消防联动控制器。

三、输出模块消防联动输出模块用于将消防联动控制器的控制信号传输给其连接的消防设备、器件。

该模块分为总线型和非总线型两种，一般与消防联动控制器相连。

消防联动输出模块的工作原理是：当消防联动控制设备发出启动信号后，根据预置逻辑，通过总线将联动控制信号输送到消防联动输出模块，启动需要联动的消防设备、器件，如消防水泵、防排烟阀、送风阀、防火卷帘门、风机、警铃等。
