第三小组--虹吸滤池

1

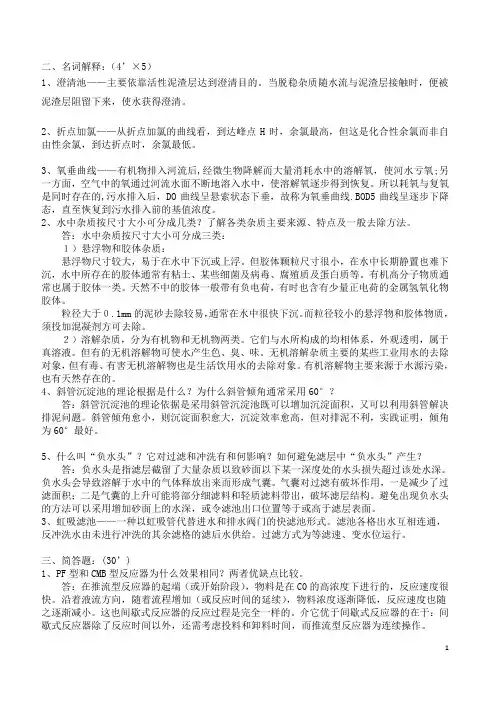

二、名词解释：（4’×5）

1、澄清池——主要依靠活性泥渣层达到澄清目的。当脱稳杂质随水流与泥渣层接触时，便被泥渣层阻留下来，使水获得澄清。

2、折点加氯——从折点加氯的曲线看，到达峰点H时，余氯最高，但这是化合性余氯而非自由性余氯，到达折点时，余氯最低。

3、氧垂曲线——有机物排入河流后,经微生物降解而大量消耗水中的溶解氧，使河水亏氧;另一方面，空气中的氧通过河流水面不断地溶入水中，使溶解氧逐步得到恢复。所以耗氧与复氧是同时存在的,污水排入后，DO曲线呈悬索状态下垂，故称为氧垂曲线.BOD5曲线呈逐步下降态，直至恢复到污水排入前的基值浓度。

2、水中杂质按尺寸大小可分成几类？了解各类杂质主要来源、特点及一般去除方法。

答：水中杂质按尺寸大小可分成三类：

１）悬浮物和胶体杂质：

悬浮物尺寸较大，易于在水中下沉或上浮。但胶体颗粒尺寸很小，在水中长期静置也难下沉，水中所存在的胶体通常有粘土、某些细菌及病毒、腐殖质及蛋白质等。有机高分子物质通常也属于胶体一类。天然不中的胶体一般带有负电荷，有时也含有少量正电荷的金属氢氧化物胶体。

粒径大于０.1mm的泥砂去除较易，通常在水中很快下沉。而粒径较小的悬浮物和胶体物质，须投加混凝剂方可去除。

２）溶解杂质，分为有机物和无机物两类。它们与水所构成的均相体系，外观透明，属于真溶液。但有的无机溶解物可使水产生色、臭、味。无机溶解杂质主要的某些工业用水的去除对象，但有毒、有害无机溶解物也是生活饮用水的去除对象。有机溶解物主要来源于水源污染，也有天然存在的。

4、斜管沉淀池的理论根据是什么？为什么斜管倾角通常采用60°？

答：斜管沉淀池的理论依据是采用斜管沉淀池既可以增加沉淀面积，又可以利用斜管解决排泥问题。斜管倾角愈小，则沉淀面积愈大，沉淀效率愈高，但对排泥不利，实践证明，倾角为60°最好。

5、什么叫“负水头”？它对过滤和冲洗有和何影响？如何避免滤层中“负水头”产生？

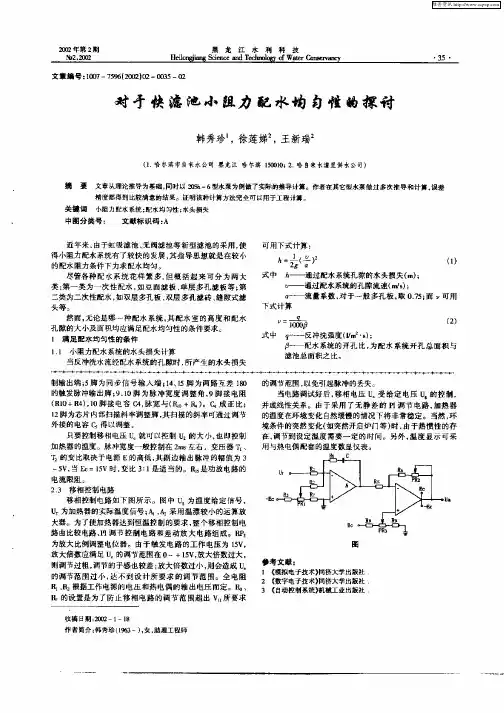

２ＯＯ２年第２期　№２．撇　黑龙江水利科技　ｉｉ　ｇ　Ｓｅｉｗｗ．ｅ　ａＩｌｄ　Ｔ　Ｉｎｌ０１０　ｏｆＷａｔｅｒ　文章编号：１（］Ｏ７—７５９６（２００２）０２—００３５—０２　对于快滤池小阻力配水均匀性的探讨　韩秀珍‘，徐莲娣　，王新瑞　（１唔尔婆市自来水公司黑克江唔尔滨１５００１０￣２，唔自来水遭里供水鲁司）　摘要文章从理论推导为基础，同时以２０Ｓｈ一６型水泵为例做了实际的推导计算。作者在其它型水泵做过多次推导和计算，误差　精度都得到比较满意的结果。证明该种计算方法完全可以用于工程计算。　关键词　小阻力配水系统；配水均匀性；水头损失　中囤分类号：　文献标识码：Ａ　近年来，由于虹吸滤池、无阀滤池等新型滤池的采用，使　得小阻力配水系统有了较快的发展，其指导思想就是在较小　的配水阻力条件下力求配水均匀。　尽管各种配水系统花样繁多，但概括起来可分为两大　类：第一类为一次性配水，如豆面滤板、单层多孔滤板等；第　二类为二次性配水，如双层多孔板、双层多孔滤砖、缝隙式滤　头等。　然而，无论是哪一种配水系统，其配水室的高度和配水　孔隙的大小及面积均应满足配水均匀性的条件要求　１满足配水均匀性的条件　１　１小阻力配水系统的水头损失计算　当反冲洗水流经配水系统的孔隙时，所产生的水头损失　可用下式计算：　：　（詈）　（１）　式中＾——通过配水系统孔隙的水头损失（ｍ）；　——通过配水系统的孔隙流速（　ｓ）；　ａ——流量系数，对于一般多孔板，取０．７５；而ｖ可用　下式计算　＝卫１０００．８　（２）　式中口——反冲洗强度（１ｔｍ２・ｓ）；　卢——配水系统的开孔比，为配水系统开孔总面积与　滤池总面积之比。　制输出端；５脚为同步信号输入端；１４、１５脚为两路互差１８０　的触发脉冲输出脚；９、ｌＯ脚为脉冲宽度调整角，９脚接电阻　（ＲＩＯ　４－Ｒ４），１０脚接电容ｃ４，脉宽与（ＲＩ。＋Ｒ）。ｃ｜成正比；　ｌ２脚为芯片内部扫描斜率谰整脚，其扫描的斜率可通过调节　外接的电容　得以调整。　只要控制移相电压Ｕ就可以控制Ｕ的大小，也即控制　加热器的温度。脉冲宽度一般控制在２ｍｓ左右。变压器　、　的变比取决于电源Ｅ的高低，其副边输出脉冲的幅值为３　～５Ｖ，当Ｅｃ＝１５Ｖ时，变比３：１是适当的。　，是功放电路的　电流限阻。　２．３移相控制电路　移相控制电路如下图所示。图中ｕ．为温度给定信号，　ＵＴ为加热器的实际温度信号；Ａ．、　采用温漂较小的运算放　大器。为了使加热器达到恒温控制的要求，整个移相控制电　路由比较电路、ＰＩ调节控制电路和差动放大电路组成。Ｒ　为放大比例调整电位器。由于触发电路的工作电压为１５Ｖ，　放大倍数应满足　的调节范围在０—４－１５Ｖ，放大倍数过大，　则调节过粗，调节的手感也较差；放大倍数过小，则会造成Ｕ　的调节范围过小，达不到设计所要求的调节范围。全电阻　、Ｒ２根据工作电源的电压和热电偶的输出电压而定。　、　的设置是为了防止移相电路的调节范围超出ｖ．。所要求　收祷日期：２ＯＯ２—１—１８　作者简介｝韩秀珍（ｍ６３一），女，助理工程师　的调节范围，以免弓『起脉冲的丢失　当电路调试好后，移相电压Ｕ。受给定电压ｕ．的控制，　并成线性关系。由于采用了无静差的ＰＩ谰节电路，加热器　的温度在环境变化自然缓慢的情况下将非常稳定。当然，环　境条件的突然变化（如突然开启炉门等）时，由于热惯性的存　在，调节到设定温度需要一定的时间。另外，温度显示可采　用与热电偶配套的温度数显仪表。　

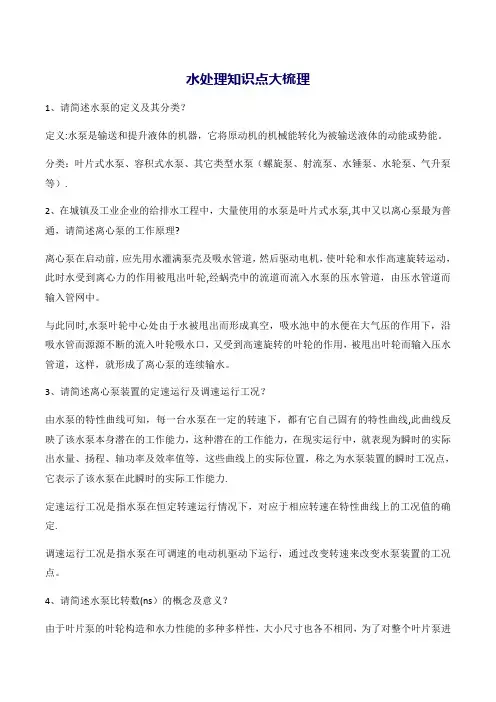

水处理知识点大梳理

1、请简述水泵的定义及其分类？

定义:水泵是输送和提升液体的机器，它将原动机的机械能转化为被输送液体的动能或势能。

分类：叶片式水泵、容积式水泵、其它类型水泵（螺旋泵、射流泵、水锤泵、水轮泵、气升泵等）.

2、在城镇及工业企业的给排水工程中，大量使用的水泵是叶片式水泵,其中又以离心泵最为普通，请简述离心泵的工作原理?

离心泵在启动前，应先用水灌满泵壳及吸水管道，然后驱动电机，使叶轮和水作高速旋转运动，此时水受到离心力的作用被甩出叶轮,经蜗壳中的流道而流入水泵的压水管道，由压水管道而输入管网中。

与此同时,水泵叶轮中心处由于水被甩出而形成真空，吸水池中的水便在大气压的作用下，沿吸水管而源源不断的流入叶轮吸水口，又受到高速旋转的叶轮的作用，被甩出叶轮而输入压水管道，这样，就形成了离心泵的连续输水。

3、请简述离心泵装置的定速运行及调速运行工况？

由水泵的特性曲线可知，每一台水泵在一定的转速下，都有它自己固有的特性曲线,此曲线反映了该水泵本身潜在的工作能力，这种潜在的工作能力，在现实运行中，就表现为瞬时的实际出水量、扬程、轴功率及效率值等，这些曲线上的实际位置，称之为水泵装置的瞬时工况点，它表示了该水泵在此瞬时的实际工作能力.

定速运行工况是指水泵在恒定转速运行情况下，对应于相应转速在特性曲线上的工况值的确定.

调速运行工况是指水泵在可调速的电动机驱动下运行，通过改变转速来改变水泵装置的工况点。

4、请简述水泵比转数(ns）的概念及意义？

由于叶片泵的叶轮构造和水力性能的多种多样性，大小尺寸也各不相同，为了对整个叶片泵进行分类，将同类型的水泵组成一个系列，这就需要有一个能够反映泵共性的综合性的特征数，作为水泵规范化的基础，这个特征数称为水泵的相似准数,又称比转数。

5、请简述泵站中的水锤及其常用的水锤防护措施?

在压力管道中，由于水流流速的剧烈变化而引起一系列剧烈的压力交替升降的水力冲击现象,称为水锤。

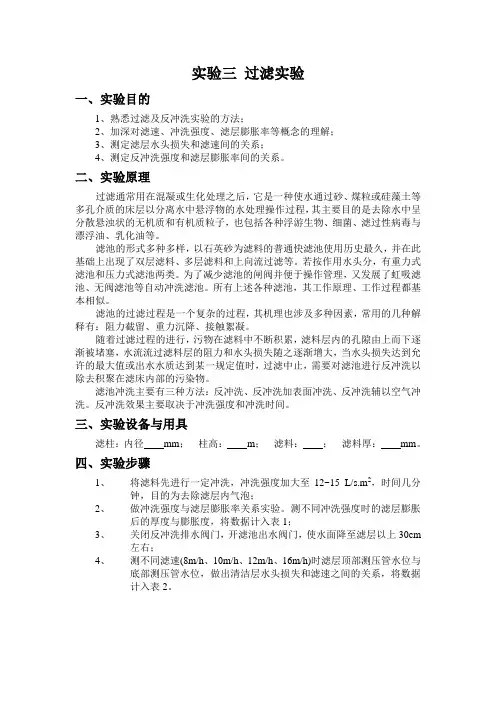

实验三 过滤实验

一、实验目的

1、熟悉过滤及反冲洗实验的方法；

2、加深对滤速、冲洗强度、滤层膨胀率等概念的理解；

3、测定滤层水头损失和滤速间的关系；

4、测定反冲洗强度和滤层膨胀率间的关系。

二、实验原理

过滤通常用在混凝或生化处理之后，它是一种使水通过砂、煤粒或硅藻土等多孔介质的床层以分离水中悬浮物的水处理操作过程，其主要目的是去除水中呈分散悬浊状的无机质和有机质粒子，也包括各种浮游生物、细菌、滤过性病毒与漂浮油、乳化油等。

滤池的形式多种多样，以石英砂为滤料的普通快滤池使用历史最久，并在此基础上出现了双层滤料、多层滤料和上向流过滤等。若按作用水头分，有重力式滤池和压力式滤池两类。为了减少滤池的闸阀并便于操作管理，又发展了虹吸滤池、无阀滤池等自动冲洗滤池。所有上述各种滤池，其工作原理、工作过程都基本相似。

滤池的过滤过程是一个复杂的过程，其机理也涉及多种因素，常用的几种解释有：阻力截留、重力沉降、接触絮凝。

随着过滤过程的进行，污物在滤料中不断积累，滤料层内的孔隙由上而下逐渐被堵塞，水流流过滤料层的阻力和水头损失随之逐渐增大，当水头损失达到允许的最大值或出水水质达到某一规定值时，过滤中止，需要对滤池进行反冲洗以除去积聚在滤床内部的污染物。

滤池冲洗主要有三种方法：反冲洗、反冲洗加表面冲洗、反冲洗辅以空气冲洗。反冲洗效果主要取决于冲洗强度和冲洗时间。

三、实验设备与用具

滤柱：内径 mm； 柱高： m； 滤料： ； 滤料厚： mm。

四、实验步骤

1、 将滤料先进行一定冲洗，冲洗强度加大至12~15 L/s.m2，时间几分钟，目的为去除滤层内气泡；

2、 做冲洗强度与滤层膨胀率关系实验。测不同冲洗强度时的滤层膨胀后的厚度与膨胀度，将数据计入表1；

3、 关闭反冲洗排水阀门，开滤池出水阀门，使水面降至滤层以上30cm左右；

4、 测不同滤速(8m/h、10m/h、12m/h、16m/h)时滤层顶部测压管水位与底部测压管水位，做出清洁层水头损失和滤速之间的关系，将数据计入表2。
