虹吸滤池改造实现气水混合反洗的方法
- 格式：pdf
- 大小：285.67 KB
- 文档页数：4
文档推荐
-
天津大港某水厂虹吸滤池改造实例介绍页数:2
-
虹吸滤池改造方案页数:7
-
虹吸滤池改造实现气水混合反洗的方法页数:4
下载文档原格式
合集下载

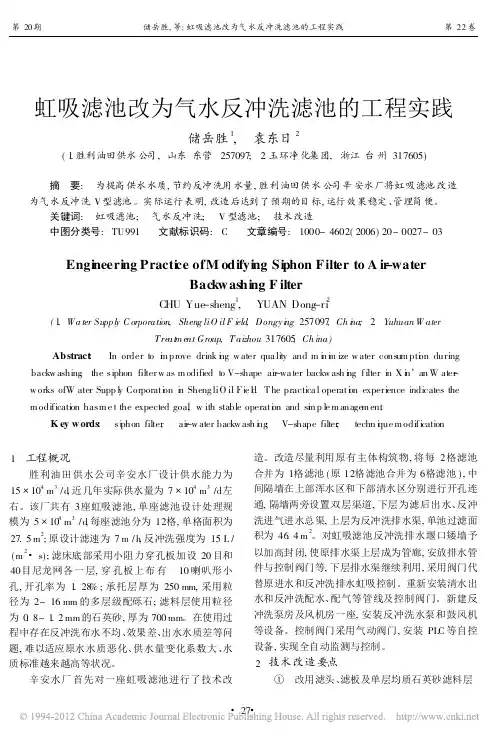

虹吸滤池改为气水反冲洗滤池的工程实践
4 3 4 3
siphon filter ;
air -w ater backw ash in g ;
V-shape filter ;
techn ique m odif ication
造。改造尽量利用原有主体构筑物 , 将每 2 格滤池 合并为 1格滤池 ( 原 12格滤池合并为 6 格滤池 ) , 中 间隔墙在上部浑水区和下部清水区分别进行开孔连 通, 隔墙两旁设置双层渠道 , 下层为滤后出水、 反冲 洗进气进水总渠, 上层为反冲洗排水渠 , 单池过滤面 积为 46 . 4 m 。对虹吸滤池反冲洗排水堰口矮墙予 以加高封闭, 使原排水渠上层成为管廊 , 安放排水管 件与控制阀门等, 下层排水渠继续利用 , 采用阀门代 替原进水和反冲洗排水虹吸控制。重新安装清水出 水和反冲洗配水、 配气等管线及控制阀门。新建反 冲洗泵房及风机房一座, 安装反冲洗水泵和鼓风机 等设备。控制阀门采用气动阀门 , 安装 PLC 等自控 设备 , 实现全自动监测与控制。 2 技术改造要点 ① 27 改用滤头、 滤板及单层均质石英砂滤料层
第 20 期
储岳胜 , 等 : 虹吸滤池改为气水反冲洗滤池的工程实践
第 22 卷
软件使用工控组态王开发。滤池反冲洗采用水阻、 水位、 工作周期三个条件进行判断, 实现了全自动、 中控室点动、 现场一步化、 现场全手动共四级操作。 改造后的滤池构造见图 1 。
4 结语 辛安水厂的滤池改造达到了预期的出水水质目 标, 经与该公司新建的纯化水厂 V 型滤池相比 , 取 得了相同的出水水质效果, 而改造工程总投资仅为 340 万元 , 比建造一座同等规模新 滤池节省一半投 资, 经济效益明显且改造工期仅 6 个月。该公司随 后于 2003 年和 2004年采用相同工艺 , 对河口水厂、 孤东水厂 ( 处 理规模均 为 5 造。 参考文献 :
siphon filter ;
air -w ater backw ash in g ;
V-shape filter ;
techn ique m odif ication
造。改造尽量利用原有主体构筑物 , 将每 2 格滤池 合并为 1格滤池 ( 原 12格滤池合并为 6 格滤池 ) , 中 间隔墙在上部浑水区和下部清水区分别进行开孔连 通, 隔墙两旁设置双层渠道 , 下层为滤后出水、 反冲 洗进气进水总渠, 上层为反冲洗排水渠 , 单池过滤面 积为 46 . 4 m 。对虹吸滤池反冲洗排水堰口矮墙予 以加高封闭, 使原排水渠上层成为管廊 , 安放排水管 件与控制阀门等, 下层排水渠继续利用 , 采用阀门代 替原进水和反冲洗排水虹吸控制。重新安装清水出 水和反冲洗配水、 配气等管线及控制阀门。新建反 冲洗泵房及风机房一座, 安装反冲洗水泵和鼓风机 等设备。控制阀门采用气动阀门 , 安装 PLC 等自控 设备 , 实现全自动监测与控制。 2 技术改造要点 ① 27 改用滤头、 滤板及单层均质石英砂滤料层
第 20 期
储岳胜 , 等 : 虹吸滤池改为气水反冲洗滤池的工程实践
第 22 卷
软件使用工控组态王开发。滤池反冲洗采用水阻、 水位、 工作周期三个条件进行判断, 实现了全自动、 中控室点动、 现场一步化、 现场全手动共四级操作。 改造后的滤池构造见图 1 。
4 结语 辛安水厂的滤池改造达到了预期的出水水质目 标, 经与该公司新建的纯化水厂 V 型滤池相比 , 取 得了相同的出水水质效果, 而改造工程总投资仅为 340 万元 , 比建造一座同等规模新 滤池节省一半投 资, 经济效益明显且改造工期仅 6 个月。该公司随 后于 2003 年和 2004年采用相同工艺 , 对河口水厂、 孤东水厂 ( 处 理规模均 为 5 造。 参考文献 :
气水反冲洗滤池专项施工方案
气水反冲洗滤池专项施工方案
一、前言
本文旨在探讨气水反冲洗滤池专项施工方案，以保障施工效果和工程质量。
下文将从施工前准备、施工流程、质量控制等方面展开论述。
二、施工前准备
1. 设备检查
在进行气水反冲洗滤池施工前，需要仔细检查滤池设备及管线系统，确保设备正常运作。
2. 材料准备
准备好所需材料，包括滤料、管道连接件、阀门等。
3. 人员培训
对施工人员进行相关培训，确保他们了解施工流程和安全注意事项。
三、施工流程
1. 排水和清洗
首先进行排水和清洗操作，确保滤池内部清洁。
2. 滤料更换
根据需要更换滤料，注意均匀填料，避免出现堵塞现象。
3. 系统连接
将滤池设备与管道系统连接，确保连接牢固。
4. 气水反冲洗
进行气水反冲洗操作，清洗滤料，保持滤池通畅。
四、质量控制
1. 施工记录
做好施工记录，记录施工过程中的关键环节和数据。
2. 巡检
定期巡检滤池设备，及时发现和解决问题。
3. 测试验证
进行水质测试和设备运行测试，确保系统正常运作。
五、总结
综上所述，气水反冲洗滤池专项施工方案是保障工程质量的重要一环。
只有严格按照施工方案操作，才能确保滤池设备的正常运行，为工程提供持久的保障。
希望本文对相关从业人员有所启发。
这里是Markdown格式文档。

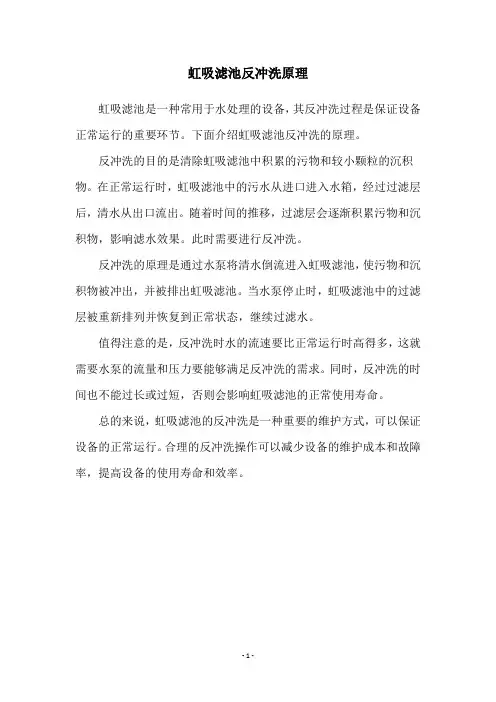

虹吸滤池反冲洗原理
虹吸滤池反冲洗原理
虹吸滤池是一种常用于水处理的设备，其反冲洗过程是保证设备正常运行的重要环节。
下面介绍虹吸滤池反冲洗的原理。
反冲洗的目的是清除虹吸滤池中积累的污物和较小颗粒的沉积物。
在正常运行时，虹吸滤池中的污水从进口进入水箱，经过过滤层后，清水从出口流出。
随着时间的推移，过滤层会逐渐积累污物和沉积物，影响滤水效果。
此时需要进行反冲洗。
反冲洗的原理是通过水泵将清水倒流进入虹吸滤池，使污物和沉积物被冲出，并被排出虹吸滤池。
当水泵停止时，虹吸滤池中的过滤层被重新排列并恢复到正常状态，继续过滤水。
值得注意的是，反冲洗时水的流速要比正常运行时高得多，这就需要水泵的流量和压力要能够满足反冲洗的需求。
同时，反冲洗的时间也不能过长或过短，否则会影响虹吸滤池的正常使用寿命。
总的来说，虹吸滤池的反冲洗是一种重要的维护方式，可以保证设备的正常运行。
合理的反冲洗操作可以减少设备的维护成本和故障率，提高设备的使用寿命和效率。
- 1 -。

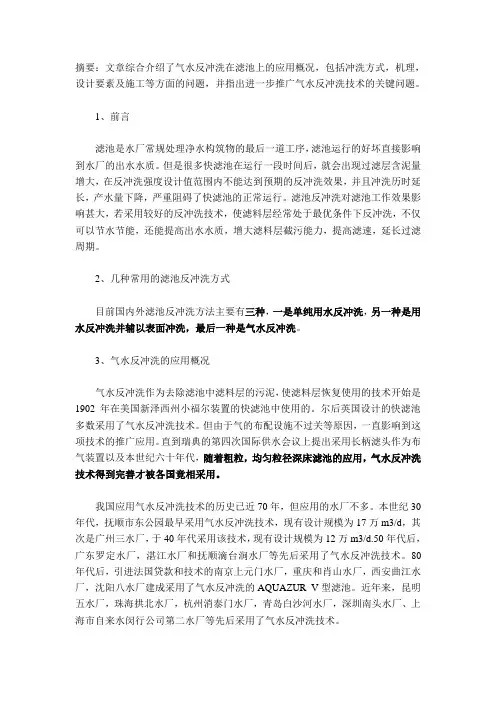

气水反冲洗技术
摘要：文章综合介绍了气水反冲洗在滤池上的应用概况，包括冲洗方式，机理，设计要素及施工等方面的问题，并指出进一步推广气水反冲洗技术的关键问题。
1、前言滤池是水厂常规处理净水构筑物的最后一道工序，滤池运行的好坏直接影响到水厂的出水水质。
但是很多快滤池在运行一段时间后，就会出现过滤层含泥量增大，在反冲洗强度设计值范围内不能达到预期的反冲洗效果，并且冲洗历时延长，产水量下降，严重阻碍了快滤池的正常运行。
滤池反冲洗对滤池工作效果影响甚大，若采用较好的反冲洗技术，使滤料层经常处于最优条件下反冲洗，不仅可以节水节能，还能提高出水水质，增大滤料层截污能力，提高滤速，延长过滤周期。
2、几种常用的滤池反冲洗方式目前国内外滤池反冲洗方法主要有三种，一是单纯用水反冲洗，另一种是用水反冲洗并辅以表面冲洗，最后一种是气水反冲洗。
3、气水反冲洗的应用概况气水反冲洗作为去除滤池中滤料层的污泥，使滤料层恢复使用的技术开始是1902年在美国新泽西州小福尔装置的快滤池中使用的。
尔后英国设计的快滤池多数采用了气水反冲洗技术。
但由于气的布配设施不过关等原因，一直影响到这项技术的推广应用。
直到瑞典的第四次国际供水会议上提出采用长柄滤头作为布气装置以及本世纪六十年代，随着粗粒，均匀粒径深床滤池的应用，气水反冲洗技术得到完善才被各国竟相采用。
我国应用气水反冲洗技术的历史已近70年，但应用的水厂不多。
本世纪30年代，抚顺市东公园最早采用气水反冲洗技术，现有设计规模为17万m3/d，其次是广州三水厂，于40年代采用该技术，现有设计规模为12万m3/d.50年代后，广东罗定水厂，湛江水厂和抚顺滴台涧水厂等先后采用了气水反冲洗技术。
80年代后，引进法国贷款和技术的南京上元门水厂，重庆和肖山水厂，西安曲江水厂，沈阳八水厂建成采用了气水反冲洗的AQUAZUR V型滤池。
近年来，昆明五水厂，珠海拱北水厂，杭州消泰门水厂，青岛白沙河水厂，深圳南头水厂、上海市自来水闵行公司第二水厂等先后采用了气水反冲洗技术。
虹吸滤池改造方案_secret
虹吸滤池改造方案摘要：虹吸滤池是传统水处理工艺较常用的池型，它利用进水、排水虹吸，节省进水和排水阀门。
但在运行过程中常会出现虹吸系统真空抽吸度不足，反冲洗效果不佳，滤层冲洗不彻底，影响过滤速度及处理水质的问题。
特别是在国家新的饮用水水质规范的颁布后，传统的虹吸滤池过滤工艺很难满足新的水处理水质要求。
关键字：虹吸滤池改造依据和方案虹吸滤池是传统水处理工艺较常用的池型，它利用进水、排水虹吸，节省进水和排水阀门。
但在运行过程中常会出现虹吸系统真空抽吸度不足，反冲洗效果不佳，滤层冲洗不彻底，影响过滤速度及处理水质的问题。
特别是在国家新的饮用水水质规范的颁布后，传统的虹吸滤池过滤工艺很难满足新的水处理水质要求。
现以一组设计处理能力为6万吨/日的虹吸滤池改造为例，详述对传统虹吸滤池的改造方案。
一、现状1、滤前水浊度：<10NTU2、设计处理能力：6万吨/日3、虹吸滤池为矩形布置，分10格，单格面积为18m2；4、设计滤速：13.9m/h；5、配水区高度：0.5m；6、滤料及高度：卵石层厚100mm，粒径8~16mm；细石垫层厚50mm，粒径4~8mm；石英砂层厚450mm，粒径0.6~1.2mm；无烟煤厚350mm，粒径1.0~2.0mm。
承托层、滤料层总高度为950mm；7、排水槽顶距滤层顶高：1.0m；8、滤池总高：5.55m。
二、改造依据和方案改造方案主要依据是目前国内成熟的V型气水反洗洗池技术，在此基础上结合”微絮凝技术”进行了改进，在对原池体结构基本不改动的前提下，对虹吸滤池进行改造，以提高水质为主要目标，适当增加产水量，具体改造内容如下：1、过滤层改造：采用双层滤料，上层为陶粒，下层为石英砂滤料，2、改造池体内部布局：加大滤层厚度，采用深床、均质过滤技术；提高底部配水空间及排水槽高度；3、改造反冲洗方式：增加气洗，采用先气冲洗、后气水同时反洗、再水清洗的方式；在冲洗强度上按微膨胀反冲洗技术设计；4、实现全自动控制：增设水位、浊度自动检测仪表，增加双虹吸系统的自动控制装置，达到过滤、反冲洗、排水自动控制。
虹吸滤池无隔断实现气水反冲洗
虹吸滤池无隔断实现气水反冲洗以往在虹吸滤池上实现气水反冲洗是采用加装隔断装置的方法。
本文介绍虹吸滤池上无须加装隔断装置就能实现气水反冲洗，方法简单，改造容易，经济效益显著。
虹吸滤池属自助式低水头反洗滤池，通常6格或8格组成一座，各格池底是互相连通的。
当一格进行反冲洗时，相邻各格以1.2m左右的水头的滤后水对其进行反冲洗。
由于水头低，因而反洗时间长，耗水量大，且洗净率低，滤料容易结球，结而腐臭，影响出水量和出水水质，并使滤料过早报废。
气水反冲洗是改善虹吸滤池反冲洗效果的有力措施，它不仅可以大大节约冲洗用水，而且由于气泡的“擦洗”作用可以使滤料洗得更干净，使滤料的寿命得以延长。
由于虹吸滤池各格之间底部是连通的，为对某一格加气反洗而又不影响相邻各格的正常过滤，有人在各格之间加装了隔断装置，使各格之间既可连通又可隔断。
这样做达到了加气反洗的目的，但增加了设备和动力，同时对池子结构变动较大。
这里介绍一种简便易行的方法——虹吸滤池无隔断气水反冲洗。
虹吸滤池无隔断气水反冲洗的实现得益于近年来出现QS—A型长柄滤头、均匀分布和固定长柄滤头的滤板及滤板下面的一个半封闭的气室。
长柄滤头有成品可购，滤板可现场加工亦可购买成品，而把装有长柄滤头的滤板安装在池底的适当位置就可形成一个半封闭的气室。
在正常过滤时，水经过滤料层(砂层)穿过滤帽进入中心管下行到滤板下的池底汇集到出水区，在加气反洗时，空气沿滤板底迅速扩散并集聚在滤板底下形成一个气垫层，气垫层迫使滤板下的水面下降而使长柄举世瞩目头上的长条型进气孔露出水面，这时大量空气进入中心管继而钻出滤帽进入滤料层进行气洗。
停止向池底送气则气洗结束水洗开始，反洗水由中心管底部进入并穿过滤帽进入滤料层。
这里需要说明的是：1、当空气从池底进入，上升到滤板底下，由于中心管中部有一个小孔，会使部分空气直接进入中心管，但由于小孔的截面太小，不能形成大规模的气洗，也不会影响气垫层的生成，小孔的主要作用在于气洗结束时，气垫层的气体会通过小孔上升到滤料中去，从而消除了气垫层，使滤池能正常工作。
气水反冲洗工艺在虹吸滤池技术改造中的应用实践

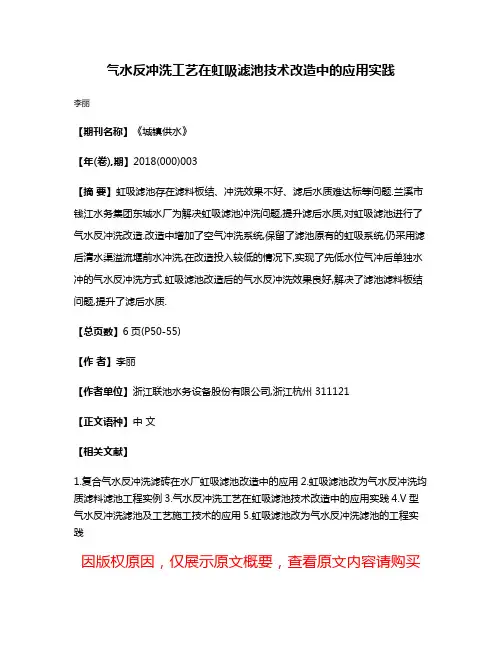

气水反冲洗工艺在虹吸滤池技术改造中的应用实践
李丽
【期刊名称】《城镇供水》
【年(卷),期】2018(000)003
【摘要】虹吸滤池存在滤料板结、冲洗效果不好、滤后水质难达标等问题.兰溪市钱江水务集团东城水厂为解决虹吸滤池冲洗问题,提升滤后水质,对虹吸滤池进行了气水反冲洗改造.改造中增加了空气冲洗系统,保留了滤池原有的虹吸系统,仍采用滤后清水渠溢流堰前水冲洗,在改造投入较低的情况下,实现了先低水位气冲后单独水冲的气水反冲洗方式.虹吸滤池改造后的气水反冲洗效果良好,解决了滤池滤料板结问题,提升了滤后水质.
【总页数】6页(P50-55)
【作者】李丽
【作者单位】浙江联池水务设备股份有限公司,浙江杭州 311121
【正文语种】中文
【相关文献】
1.复合气水反冲洗滤砖在水厂虹吸滤池改造中的应用
2.虹吸滤池改为气水反冲洗均质滤料滤池工程实例
3.气水反冲洗工艺在虹吸滤池技术改造中的应用实践
4.V型气水反冲洗滤池及工艺施工技术的应用
5.虹吸滤池改为气水反冲洗滤池的工程实践
因版权原因，仅展示原文概要，查看原文内容请购买。

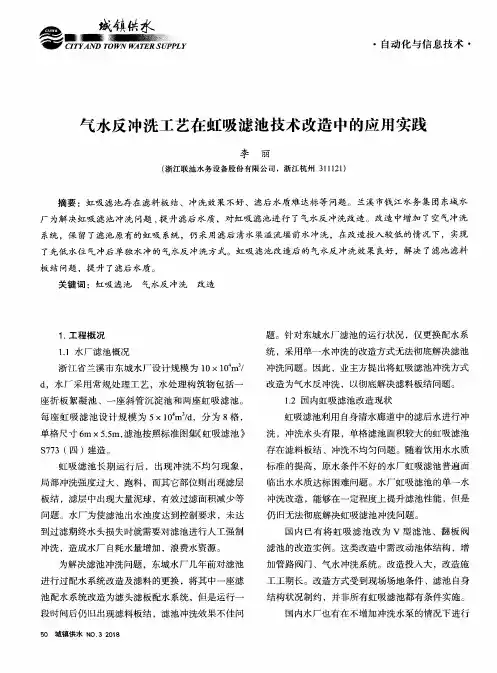

气水反冲洗工艺在虹吸滤池技术改造中的应用实践
ｙ
·自动 化 与 信 息 技 术 ·
气 水反冲洗工艺在 虹吸滤 池技术改造 中的应用实践
李 丽
（浙江联池水务设备股份有限公 司 ，浙 江杭 州 ３１ １ １２１）
摘 要 ：虹 吸 滤 池存 在 滤料 板 结 、冲 洗效 果 不好 、 滤后 水 质难 达标 等 问题 。兰 溪 市钱 江水 务 集 团 东城 水 厂 为 解决 虹 吸 滤池 冲 洗 问题 ，提 升 滤 后 水质 ，对虹 吸 滤池 进 行 了气水反 冲洗 改造 。改造 中增加 了空 气 冲洗 系统 ，保 留 了滤 池原 有 的虹 吸 系统 ，仍 采 用 滤后 清 水 渠溢 流堰 前 水 冲洗 ，在 改造 投入 较低 的情 况 下 ， 实现 了先低 水 位 气 冲后 单独 水 冲 的 气水反 冲 洗 方式 。虹 吸 滤池 改造 后 的 气水反 冲洗 效果 良好 ，解 决 了滤池 滤料 板 结 问题 ，提 升 了滤后 水质 。
水 低 丁 ３ＮＴＵ 虹 吸 滤池 水 头损 欠增 Ｋ缓慢 ，无 法
２４小 时 内实 现 水 力 ｌ，｛动 冲洗 ， Ｋ过 滤 周 期 运 行 致濯 滤池 滤料 观 板结 ，滤 料 中 …现 泥球 ．冲洗 均 匀 题 。
尔城 水厂 滤池 改造 并 无提 升水 ｆＩ：＝的 求 ， 足 希 低投 人 、 ｌ 期 的前提 下完成 滤池 气水 反 洗 改造 ，改 造 门的 在 于，｝／Ｊ底 解决 滤池 长时 问过 滤 滤 料 板结 带 来的 冲洗 问题 ，并 节约滤 池 冲洗 水 舒 ， 现 节能 降耗 Ｆ１的 ，同Ｉ时保 证 滤后 水质 稳定 达标 水 厂 要求 改造 ·ｆ１小改 动滤池 结 构 ，保 留原 来 的进 水 、排 水虹 吸 系统 ．仍 采川 清 水 ，ｔ１滤后 清 水 冲洗 ， 并增 ＪＪＩ１空 气 冲洗 系统 。Ｖ型 滤池 、剐板 阀滤 池 以 及 增加 清水 孔 盖板 阀的改 造方 案均 不能 满 尔城 水 厂 的 要求
·自动 化 与 信 息 技 术 ·
气 水反冲洗工艺在 虹吸滤 池技术改造 中的应用实践
李 丽
（浙江联池水务设备股份有限公 司 ，浙 江杭 州 ３１ １ １２１）
摘 要 ：虹 吸 滤 池存 在 滤料 板 结 、冲 洗效 果 不好 、 滤后 水 质难 达标 等 问题 。兰 溪 市钱 江水 务 集 团 东城 水 厂 为 解决 虹 吸 滤池 冲 洗 问题 ，提 升 滤 后 水质 ，对虹 吸 滤池 进 行 了气水反 冲洗 改造 。改造 中增加 了空 气 冲洗 系统 ，保 留 了滤 池原 有 的虹 吸 系统 ，仍 采 用 滤后 清 水 渠溢 流堰 前 水 冲洗 ，在 改造 投入 较低 的情 况 下 ， 实现 了先低 水 位 气 冲后 单独 水 冲 的 气水反 冲 洗 方式 。虹 吸 滤池 改造 后 的 气水反 冲洗 效果 良好 ，解 决 了滤池 滤料 板 结 问题 ，提 升 了滤后 水质 。
水 低 丁 ３ＮＴＵ 虹 吸 滤池 水 头损 欠增 Ｋ缓慢 ，无 法
２４小 时 内实 现 水 力 ｌ，｛动 冲洗 ， Ｋ过 滤 周 期 运 行 致濯 滤池 滤料 观 板结 ，滤 料 中 …现 泥球 ．冲洗 均 匀 题 。
尔城 水厂 滤池 改造 并 无提 升水 ｆＩ：＝的 求 ， 足 希 低投 人 、 ｌ 期 的前提 下完成 滤池 气水 反 洗 改造 ，改 造 门的 在 于，｝／Ｊ底 解决 滤池 长时 问过 滤 滤 料 板结 带 来的 冲洗 问题 ，并 节约滤 池 冲洗 水 舒 ， 现 节能 降耗 Ｆ１的 ，同Ｉ时保 证 滤后 水质 稳定 达标 水 厂 要求 改造 ·ｆ１小改 动滤池 结 构 ，保 留原 来 的进 水 、排 水虹 吸 系统 ．仍 采川 清 水 ，ｔ１滤后 清 水 冲洗 ， 并增 ＪＪＩ１空 气 冲洗 系统 。Ｖ型 滤池 、剐板 阀滤 池 以 及 增加 清水 孔 盖板 阀的改 造方 案均 不能 满 尔城 水 厂 的 要求
滤池反冲洗操作规程
滤池反冲洗操作规程滤池反冲洗分三个阶段：单独气冲、气水冲和水漂洗，其操作过程如下：第一阶段：单独气冲气冲流程图1、操作步骤：（1）关闭“滤池出水阀”、“滤池进水闸”。
（2）开启“滤池反冲洗进气阀”、“滤池反冲洗排污阀”。
（3）待应开的阀门全开，应关的阀门全关后，再开启“反洗风机”对滤池进行气冲，运行约3～5分钟后，进入下一阶段气水冲。
2、注意事项：（1）反洗操作前将反洗管道中所有手动阀全开。
（2）反洗风机为1用1备，反洗时只能启动1台风机，不得启动2台。
（3）开启反洗风机前需保证滤池水位在拦截盖板之下，水位在拦截盖板之上或满水位时不得启动反洗风机。
（4）需先开反洗风机前的阀门，再开反洗风机，否则会损害反洗风机或者管路。
第二阶段：气水冲气水混冲流程图1、操作步骤：（1）开启“滤池反冲洗进水阀”。
（2）待阀门全开后，再开启“反洗水泵”对滤池进行气水冲，运行8～10分钟后，进入下一阶段水漂洗。
2、注意事项：（1）反洗水泵为1用1备，反洗时只能启动1台水泵，不得启动2台。
（2）需做到先开水泵前后的阀门，再开反洗水泵。
第三阶段：水漂洗水漂洗工艺流程图1、操作步骤：（1）停止“反洗风机”，关闭“反冲洗进气阀”。
（2）保持“反洗水泵”运行3～5分钟后，停止“反洗水泵”，关闭“反冲洗进水阀”。
（3）开启“初滤排污阀”、“滤池进水闸”。
（4）运行1～3分钟后，关闭“初滤排污阀”、“反冲洗排污阀”。
（5）开启“滤池出水阀”，此时一个反冲洗过程全部完成。
2、注意事项：（1）滤池反冲洗时只能单独一个滤池进行，且一个滤池反冲洗完成后待清水池满后才能进行下一个滤池反冲洗操作。
（2）反冲洗过程中注意观察设备及管网的运行情况，出现异常立即停止操作。
欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
虹吸滤池增加辅助气冲系统工程实践
虹吸滤池增加辅助气冲系统工程实践发布时间：2021-06-30T08:25:46.066Z 来源：《新型城镇化》2021年6期作者：梁聪蒙语桦[导读] 增加气冲洗后反冲洗效果得到明显改善，可以为类似工程提供参考。
广西城乡规划设计院广西南宁 530022摘要：针对北流市水厂现状虹吸滤池反冲洗不彻底，反冲洗周期短，水量大，滤砂成泥球等问题。
在虹吸滤池内增加辅助气冲系统。
在土建改动小，投资成本低的情况下，实现虹吸滤池气水反冲洗功能。
虹吸滤池改造后反冲洗效果好，节约运行成本，解决滤砂成泥球问题。
关键词：虹吸滤池；辅助气冲系统；技术改造1.背景虹吸滤池是一种采用真空系统控制进、排水虹吸管来替代进、排水阀门，进而控制滤池工作状态的重力过滤滤池。
其具有大型阀门少，无需冲洗水泵或冲洗水箱，可水力自动控制，运营管理方便的优点，因此从 80 年代开始在我国中小型水厂就有广泛应用。
而从多年运行效果看，虹吸滤池过滤效果尚好，但是运行一段时间后，普遍存在滤砂成泥球，反冲洗效果差，反冲洗周期缩短的问题，直接影响了滤池的过滤水量及过滤效果。
随着人民对供水水质要求的不断提高，为了确保供水质量，这些使用虹吸滤池的中小型老水厂就面临着滤池改造的问题。
本文从北流市虹吸滤池的工程实践出发，通过在虹吸滤池内增加辅助气冲系统，实现滤池气水反冲洗的功能。
增加气冲洗后反冲洗效果得到明显改善，可以为类似工程提供参考。
2.水厂现状2.1总体概况北流市塘口岭净水厂位于富林塘开发区塘口岭，现以龙门水库水和六洋水库水为水源，水源水质为 II 类，分三期建设，总生产能力为10 万m3/d。
其中一、二期设计供水能力均为 3.0 万m3/d，三期设计供水能力为 4.0 万m3/d。
水厂各期采用的生产工艺为：一期工程工艺：龙门水库→竖流式折板絮凝池→斜管沉淀池→虹吸滤池→加氯消毒→清水池→城区管网。
二期工程工艺：龙门水库→网格絮凝池→平流沉淀池→虹吸滤池→加氯消毒→清水池→城区管网。

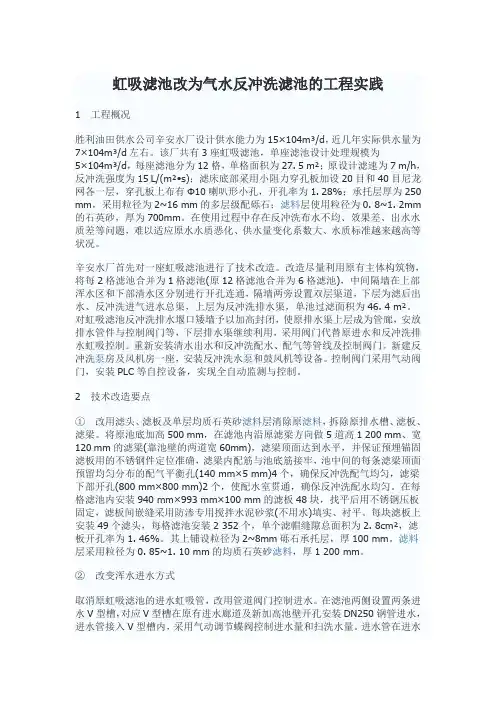

虹吸滤池改为气水反冲洗滤池的工程实践
虹吸滤池改为气水反冲洗滤池的工程实践1工程概况胜利油田供水公司辛安水厂设计供水能力为15×104m³/d，近几年实际供水量为7×104m³/d左右。
该厂共有3座虹吸滤池，单座滤池设计处理规模为5×104m³/d，每座滤池分为12格，单格面积为27. 5 m²；原设计滤速为7 m/h，反冲洗强度为15 L/(m²•s)；滤床底部采用小阻力穿孔板加设20目和40目尼龙网各一层，穿孔板上布有Φ10喇叭形小孔，开孔率为1. 28%；承托层厚为250 mm，采用粒径为2~16 mm的多层级配砾石；滤料层使用粒径为0. 8~1. 2mm 的石英砂，厚为700mm。
在使用过程中存在反冲洗布水不均、效果差、出水水质差等问题，难以适应原水水质恶化、供水量变化系数大、水质标准越来越高等状况。
辛安水厂首先对一座虹吸滤池进行了技术改造。
改造尽量利用原有主体构筑物，将每2格滤池合并为1格滤池(原12格滤池合并为6格滤池)，中间隔墙在上部浑水区和下部清水区分别进行开孔连通，隔墙两旁设置双层渠道，下层为滤后出水、反冲洗进气进水总渠，上层为反冲洗排水渠，单池过滤面积为46. 4 m²。
对虹吸滤池反冲洗排水堰口矮墙予以加高封闭，使原排水渠上层成为管廊，安放排水管件与控制阀门等，下层排水渠继续利用，采用阀门代替原进水和反冲洗排水虹吸控制。
重新安装清水出水和反冲洗配水、配气等管线及控制阀门。
新建反冲洗泵房及风机房一座，安装反冲洗水泵和鼓风机等设备。
控制阀门采用气动阀门，安装PLC等自控设备，实现全自动监测与控制。
2技术改造要点①改用滤头、滤板及单层均质石英砂滤料层清除原滤料，拆除原排水槽、滤板、滤梁。
将原池底加高500 mm，在滤池内沿原滤梁方向做5道高1 200 mm、宽120 mm的滤梁(靠池壁的两道宽60mm)，滤梁顶面达到水平，并保证预埋锚固滤板用的不锈钢件定位准确，滤梁内配筋与池底筋接牢，池中间的每条滤梁顶面预留均匀分布的配气平衡孔(140 mm×5 mm)4个，确保反冲洗配气均匀，滤梁下部开孔(800 mm×800 mm)2个，使配水室贯通，确保反冲洗配水均匀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2010年第4期（总第175期）SHANDONG DIANLI JISHU0引言邹县发电厂一期污水站担负着全厂生活区污水和一、二期工业废水处理，虹吸滤池作为污水处理的重要组成部分，其出水经加氯处理后直接补入一、二期循环水系统，出水水质如何直接影响到全厂污水外排情况及循环水系统的安全运行，对于树立企业环保形象、提高污水回收率、降低用水成本具有重要作用。
经过近10年的运行，一期污水站虹吸滤池存在着出力低，反洗效果差，滤料板结，滤板塌陷等问题，严重影响了污废水的正常处理。
经过调研，邹县电厂在改造施工中大胆采用新工艺、新技术，实现了滤池由单一水反洗向气水混合反洗的转变。
1设备概况一期污水站虹吸滤池为全混凝土方形结构，共有1台，每台虹吸滤池分为2组，每组又分为4格，每格几何尺寸为4.5m×4m×2.5m（有效面积是18m2），每格滤池由16块滤板铺成池底，每块滤板上装60只尼龙水帽，与滤板上预埋件Φ16钢管采用丝牙连接，滤池共装设7680只尼龙水帽，水帽上铺设粒径为0.5～1.0mm的石英砂滤层，层高为650～700 mm，每台虹吸滤池均附有一组射水器，作为实现虹吸进水和反洗抽真空所需。
设计出力：1330m3／h滤速：9m／h反冲洗强度：16L／s·m2反冲洗水头：0.9～1.25m反冲洗时间：5～6min（设计值）在过滤过程中，每格滤池中的水位随着滤料阻力的增大而升高，以保持等速过滤。
当运行到一定时间后，滤池就需要反洗，反洗时，首先破坏其进水的虹吸现象，使水不再进入该格滤池，当水位下降显著缓慢时，用真空系统形成反洗虹吸，反洗作业开始。
当反洗排出水较清时，立即破坏反洗虹吸，停虹吸滤池改造实现气水混合反洗的方法The Method of Air-water Backwash Achieved through Siphon Filter李生伟，曹景芳（华电国际邹县发电厂，山东邹城273522）摘要：虹吸滤池对保证污水处理出水水质、提高污水处理效果具有重要作用，而反洗方式决定了滤池运行周期的长短和反洗效率的高低。
当前，国内相当一部分虹吸滤池限于当时的施工工艺和科技水平，仍以水反洗作为唯一反洗手段，大大影响了虹吸滤池的水处理效率，将其改造成以气水混合反洗为主的反洗方式已成为一种必然。
结合邹县电厂一期污水站虹吸滤池改造，对如何在改造中实现气水反洗进行了介绍。
关键词：虹吸滤池；气水反洗；方法Abstract:Siphon Filter to ensure that sewage treatment effluent quality,improve sewage treatment effect plays an important role,and decided by the filter backwash operation cycle of the length and level of efficiency of anti-washing.At present,a considerable portion of the domestic limited to the time of construction Siphon Filter technology and scientific and technological development,still-water wash,as the only means of anti-washing,which greatly affected the efficiency of water treatment Siphon Filter will be transformed into a gas-water Mixed Backwash Backwash based approach has become an inevitable necessity.In this paper,a Zouxian Power Plant Wastewater Treatment Station Siphon Filter transformation process,on how to achieve the transformation of Air-water wash and then discussed.Key words:Siphon Filter;air-water backwash achieved;method中图分类号：X703文献标识码：B文章编号：1007－9904（2010）04－60－042010年第4期（总第175期）SHANDONG DIANLI JISHU止反洗，随即启动进水虹吸管，投入运行［1］。
2存在的问题经长时间运行后，虹吸滤池运行流速及出力达不到要求；因反洗强度差，滤料表面污泥易结块，水头损失大，造成滤层破裂，滤板塌陷，过滤时形成偏流及穿透现象，部分水未经虹吸滤池过滤处理直接进入清水池，影响清水质量；反冲洗形成偏流，用水量大且反洗效果差；预埋在滤板上的钢管丝牙因长期浸泡在水中腐蚀损坏，尼龙水帽因局部受力不均而破损；滤板与滤板之间缝隙变大，滤料大量损失，无法阻截水中固形物；因滤料损失大，滤料配比差，易造成煤砂混层，水帽堵塞等现象，大大增加了检修工作量。
3改造思路气水反冲洗是改善虹吸滤池反冲洗效果的有力措施，它不仅可以大大节约冲洗用水，而且由于气泡的“擦洗”作用可以使滤料洗得更干净，使滤料的寿命得以延长。
由于虹吸滤池各格之间底部是连通的，为了实现在对某一格加气反洗时不影响相邻各格的正常运行，通行的做法是在各格之间加装了隔断装置，使各格之间既可连通又可隔断。
这样做达到了加气反洗的目的，但增加了设备和动力，同时对滤池结构改动较大，投资相对较高。
经对对虹吸滤池结构分析，决定充分利用现场条件，结合实现气水反洗所必需的气室、滤板、长柄滤头及配气系统等设备的技术要求，在确保对池体结构改动最少的情况下进行改造。
3.1气室的形成在正常过滤时，水经过滤料层(砂层)穿过滤帽进入中心管下行到滤板下的池底汇集到出水区，在加气反洗时，空气沿滤板底迅速扩散并集聚在滤板底下形成一个气垫层。
在气垫层形成之际，空气由于滤板的阻挡不能上升，只能压向前后左右和向下迫使水位下降，倘若前后左右没有阻挡，空气就会向周围扩张，不能形成有效的气垫层，这时就需要在滤板以下由一圈侧壁，与滤板及水面共同形成一封闭空间即为气室，有了气室才能利用压力气体迫使水面下降到长柄滤头的长条孔露出水面，从而形成气体反冲洗。
为了形成气室，综合考虑滤头长度（130～170 mm）、池底出口堰高及进气时滤板底水面起伏变动范围，将滤板承重墙即滤板向上抬高200～250mm，以便形成气室。
只要掌握住适当的进气量———小于15L／s·m2，和布置有足够的长柄滤头就不会使空气窜入其它池子的池底。
滤池改造前后如图1所示。
图1滤池改造示意图当一格进行加气反洗时（假设中间一格B进行反洗），则会形成下图所示的情况，即A，C格在正常工作，B格滤板底下形成一个气垫层，空气大量地通过众多的长柄滤头进入滤板上面的滤料层进行反冲洗，停气以后，再进行一段单水反冲洗，则反洗过程结束。
图2B格加气反洗示意图3.2滤板的制作每格滤池尺寸为4.5m×4m×2.5m（有效面积是18m2），设计采用16块1080mm×980mm厚为100mm的钢砼滤板，每板滤板上安装56个滤头（开孔率为1.30%），整滤池分为16横16纵均匀排列，滤板距滤池底部升高至600mm（原来为370mm）。
滤板制作时技术标准如下：1）滤头采用长柄滤头。
2）滤板必须严格加工表面应平整误差不超过±2mm，滤板厚度必须统一误差不超过±2mm。
3）滤头套管预埋时必须垂直滤板，角度偏差≤3°，套管顶面平滤板面，其标高误差不超过±2mm。
2010年第4期（总第175期）SHANDONG DIANLI JISHU4）滤板内钢筋采用上下各一层Φ8钢筋网，钢筋交点处全部焊接，支承梁方向钢筋靠外侧。
5）滤板上下钢筋保护层厚15mm，扳倒边可不设保护厚度。
6）滤板用Φ18螺栓（带垫片、螺母）固定在支承梁上，螺栓头不突出板面。
7）滤板安装后先测量其平整度（整池平整度不超过±2mm）再用PCCM填料嵌缝。
8）预埋件：滤板中的预埋件应按照设计图纸中所提供的数量和位置准确的预埋好。
9）原料、材料。
水泥标号：采用普通硅酸盐水泥。
碎石：采用公称粒径5~25mm，针、片状含量（重量计）不大于15%，含泥量不大于1%，无有害物质，颗粒级配符合要求。
砂：采用中细天然砂，粒径0.5～2.5mm，颗粒级配符合要求，含泥量不大于3%，无有害物质。
用水：采用符合GB饮用水标准的地面水或地下水，严禁使用海水、或工业污水。
混凝土级配要求：符合C25级配要求。
钢筋：采用余热处理钢筋（GB13014-91）。
（10）模具：采用高精度模具，以确保每板的平整度要求。
采用钢模制作，按图纸规格标准，误差不大于±1mm。
（11）生产工艺标准：钢筋骨架制作按图纸规格标准及保护层要求，做到钢筋落料规格准确，扎丝牢固，钢筋骨架安装，定位准确，允许偏差不大于±5mm，上下、四边保护层标准（20±5）mm。
滤头套管预埋准确、无遗漏、无倒位差错。
（12）滤板荷载检验：加压至2.5t／m2，滤板不破不垮。
3.3长柄滤头的制作长柄滤头是实现气水反洗的关键装置。
当气垫层形成后，会迫使滤板下的水面下降而使长柄滤头上的长条形进气孔露出水面，这时大量空气进入中心管继而钻出滤帽进入滤料层进行气洗。
停止向池底送气则气洗结束水洗开始，反洗水由中心管底部进入并穿过滤帽进入滤料层。
当空气从池底进入，上升到滤板底下，由于中心管中部有一个小孔，会使部分空气直接进入中心管，但由于小孔的截面太小，不能形成大规模的气洗，也不会影响气垫层的生成，小孔的主要作用在于气洗结束时，气垫层的气体会通过小孔上升到滤料中去，从而消除了气垫层，使滤池能正常工作。
采用长柄滤头代替原尼龙水帽，此种滤头采用ABS材料制造，机械强度高，坚固耐用，滤头带有预埋件套管，套管可直接预埋在滤板内，便于滤帽的拆装，减少检修工作量。
滤头由滤水帽、进水管、叠盖螺管等组成，滤柄外套预埋于混凝土滤板中，并带有内螺纹，滤板厚度100mm，其他技术要求如下：主要材料：ABS套管长度：100m缝隙条数：40条，且均匀分布缝隙长度：25mm平均缝隙宽度：（0.25±0.03）mm滤帽缝隙面积：2.5cm2滤帽直径：45mm滤帽形状：半球形（柱形）橡胶垫圈：采用材料为丁腈橡胶质量检验标准：滤头缝隙应无残缺，飞边和毛刺等缺陷，滤头表面光滑，无明显杂质，无裂纹，无气泡，表现色泽一致，洁面有光泽，产品无桡曲现象，无收缩现象，无不足料现象，并符合行业检验标准。
